ERROR [2103]: FAILED TO CONVERGE IN NONLINEAR ANALYSIS. LOAD INCREMENT=#
Cause
이 오류는 해석 종료 옵션이 켜져 있는 경우 비선형 해석 중 특정 하중 증분 단계에서 수렴이 실패할 때 생성됩니다. 수렴에 실패하면 비선형 해석이 종료됩니다. 비선형 해석에서 실패한 수렴은 일반적으로 다음과 같은 이유로 인해 발생합니다.
1. 솔루션 주위에서 곡률의 부호가 변경되면 Newton-Raphson 방법이 발산할 수 있습니다.

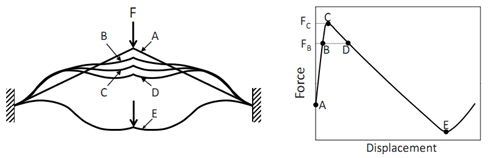

2. 하중 제어 절차를 사용하여 강성이 급격히 감소하는 모델에 대한 해석을 수행하는 경우
3. 큰 변형으로 인해 요소망이 심하게 왜곡되는 경우
Analysis Type
비선형 해석 (nonlinear static, nonlinear explicit transient)
Related Menu

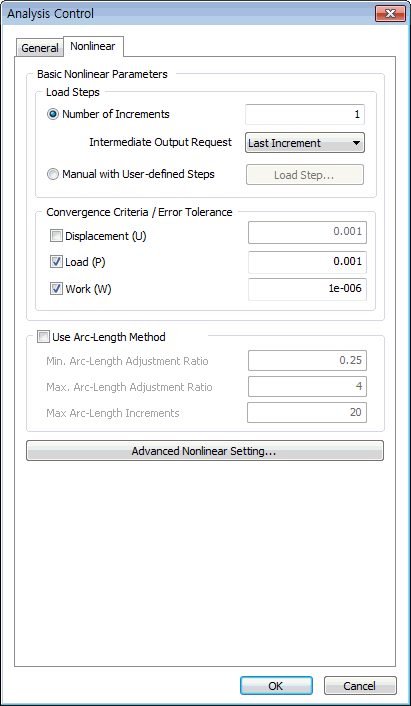

해석 >> 해석 케이스 >> 일반 >> 해석 제어 >> 비선형...
Remedy
1. 하중증가수, 수렴기준 등 비선형해석의 주요 파라미터를 "해석 >> 해석케이스 >> 일반 >> 해석 제어 >> 비선형..."에서 수렴에 유리하도록 수정합니다.
2. 부하 증분이 너무 크면 각 단계의 하위 사례를 사용하여 부하 증분 수로 나눕니다.
3. 비선형해석에서는 하중제어과정보다 변위제어과정이 더 안정적이므로 강제변위조건을 부여하고 변위제어과정으로 해석을 수행한다. 강제 변위가 가해질 때 적용된 하중은 반력을 사용하여 계산할 수 있습니다.
4. 재료 모델이 복잡한 경우 일반적인 재료 모델인 Bi-Linear 모델을 사용합니다.
5. 높은 응력을 유발하는 요소의 모양을 검사합니다. 초기 형상이 좋아도 큰 변형으로 인해 심한 변형이 발생할 수 있습니다. 이러한 경우 변형 후에도 일정한 수준의 요소망 품질을 유지하도록 요소망을 수정합니다.
6. 불필요한 집중 국부 응력을 피하기 위해 하중을 재분배하십시오. 절점에 집중하중이 가해질 때 가정된 작은 면에 압력하중으로 하중을 재분배합니다.
일반적으로 구제 번호 1-3이 먼저 조사됩니다. 오류가 지속되면 해결 방법 번호 4-6을 시도하십시오.
