ERROR [1019]: UNABLE TO DEFINE ELEMENT ORIENTATION FOR (ELEMENT TYPE) ELEMENT ID=#
Cause
1D 요소에 입력한 Y축으로 요소 좌표계를 생성할 수 없을 때 발생하는 오류입니다.

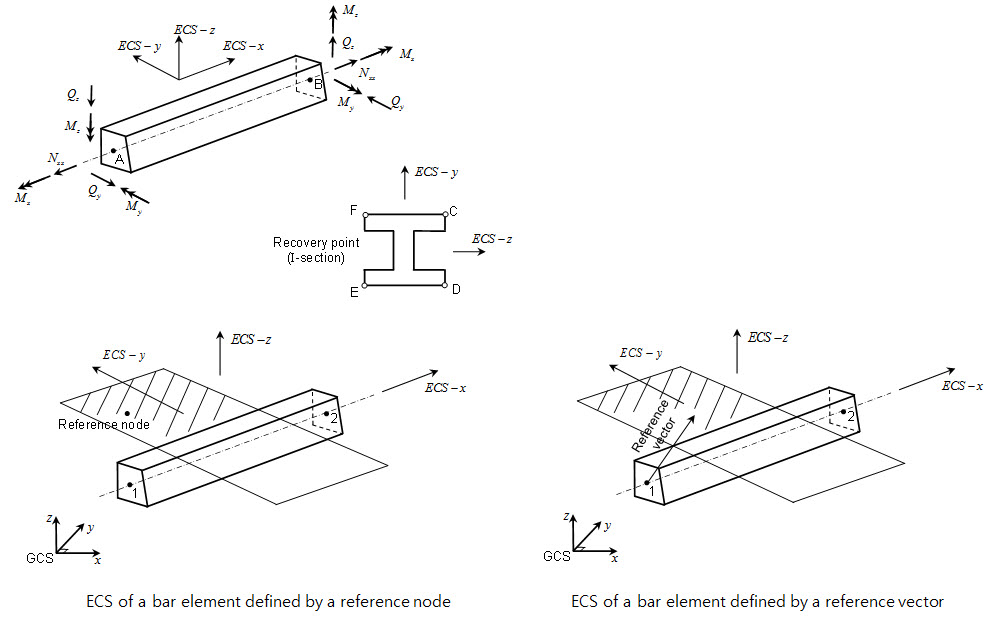

1D 요소는 요소의 강축과 약축을 정의하기 위해 참조 벡터 또는 참조 노드로 정의되어야 하며 요소 Y축은 참조를 기반으로 정의됩니다. 일반적으로 참조 벡터로 정의되며 요소 Y축은 전역 직교 좌표계의 Z축과 평행하도록 정의됩니다. 기본적으로 설정되어 있는 1D 요소의 Y축이 요소의 축 방향과 동일한 경우 오류가 발생합니다.
Analysis Type
해석 시 모든 형태
Related Menu
요소망 >> 생성 >> 1D >> 방향 (Z축 요소)...
요소망 >> 요소망 >> 파라미터 >> 1D >> Csys 변경 >> 방향 (Z축 요소)...
Remedy
요소 Z축을 축 방향과 다르게 수정합니다.

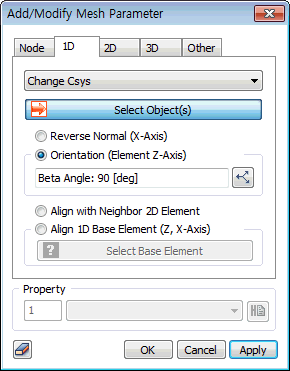

참조 노드 또는 참조 벡터를 사용하여 정의 "요소망 >> 요소 >> 파라미터 >> 1D >> CSys 변경 >> 방향 (Z축 요소)".
① Select the element to be modified.
② Re-define the axial direction and the Y-axis of the element to be different by using Reference Node or Reference Vector.
