WARNING [4054]: NEGATIVE JACOBIAN IN ELEMENT ID = #
Cause
이 오류는 분석 중에 역행렬을 얻을 수 없을 때 생성됩니다. 주요 원인은 다음과 같습니다 :

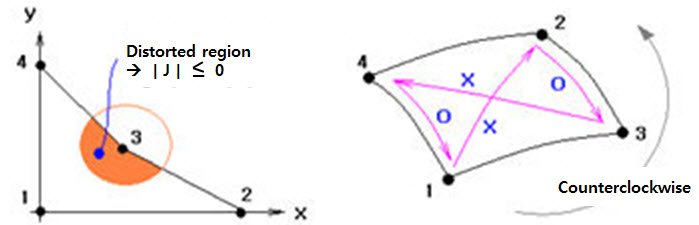

1. 요소의 모양이 지나치게 뒤틀린 경우
2. 노드 번호의 순서가 잘못된 경우
선형 해석의 경우 이러한 문제는 모델링 문제이므로 오류로 처리됩니다. 다만, 계산이 수렴되지 않은 상태에서 발생할 수 있으므로 비선형 정적 해석에서는 오차로 간주하지 않는다. 특히 고차원일 때
요소를 사용하고 기하학적 모델이 복잡한 경우 첫 번째 이유로 인해 오류가 발생할 가능성이 가장 높습니다.
Analysis Type
선형 해석(선형 정적, 모달)
Related Menu
요소망 >> 요소 >> 매개변수 >> 2D 또는 3D >> 요소 순서 변경...
요소망 >> 요소 >> 수정...
요소망 >> 요소 >> 위상 수정 >> 역솔리드의 연결성 수정...
Remedy
1. 지나치게 왜곡된 요소를 식별하고 수정합니다. 상위 요소를 사용하는 경우 "요소망 >> 요소 >> 매개변수 >> 2D 또는 3D >> 요소 순서 변경에서 "중간 노드를 두 노드의 중심으로 이동" 기능을 사용하여 메시의 모양을 개선합니다.
2. 프로그램에서 제공하는 메쉬 생성 기능에 의해 자동으로 할당된 노드 ID에 대해서는 오류가 발생하지 않습니다. 사용자 정의 노드 ID로 생성된 메쉬를 확인합니다. 번거로운 메쉬가 식별되면 "메쉬 >> 요소 >> 수정" 기능을 사용하여 해당 요소를 수정합니다. 특히 솔리드 요소 메쉬의 경우 "요소망 >> 요소 >> 위상 수정 >> 역솔리드의 연결성 수정" 기능을 사용하여 오류를 수정하십시오.
