개요
- 시간이력해석/등가선형해석 결과를 시간 별 그래프로 확인하거나, 작업화면 상에서 시간대 별로 결과를 플롯할 수 있습니다.
방법

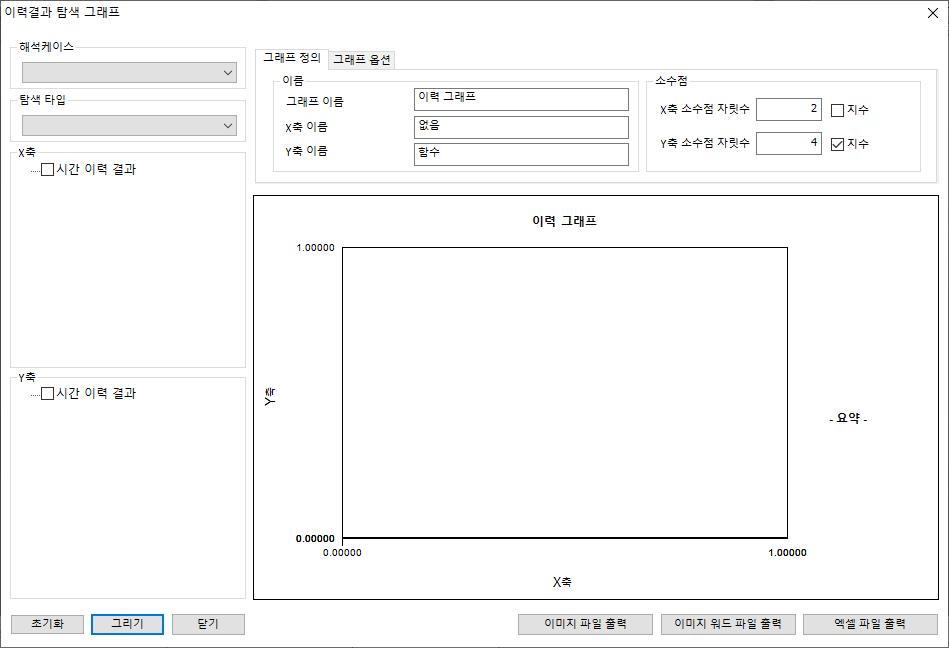

그래프
그래프로 출력하려는 결과 해석 케이스 및 해석 타입 별 함수 종류를 선택합니다. 함수 종류는 시간이 존재하는 해석 케이스 (비정상류 침투, 압밀, 응력침투완전연계, 선형/비선형 시간이력해석, 2D 등가선형)가 가능합니다.
탐색 타입은 해석 > 이력 > 이력결과 탐색에서 지정한 결과를 선택할 수 있으며, 탐색 타입 별 결과는 아래와 같습니다.
※ 해석 케이스에서 출력되지 않는 탐색 타입을 반영하지 않도록 주의가 필요합니다.
| 탐색 타입 | 결과 종류 |
|---|---|
| 변위/속도/가속도 | 변위, 속도, 가속도, 상대변위, 상대속도, 상대가속도 |
| 트러스/임베디드 트러스/지오그리드(1D) | 변형률, 응력, 부재력, 침투, 힌지부재력, 힌지변형 |
| 보 | 변형률, 응력, 부재력, 침투, 힌지부재력, 힌지변형 |
| 평면변형률 | 변형률, 응력, 부재력, 침투 |
| 평면응력/지오그리드(2D) | 변형률, 응력, 부재력, 침투 |
| 축대칭 | 변형률, 응력, 침투 |
| 쉘 | 변형률, 응력, 부재력, 침투 |
| 솔리드 | 변형률, 응력, 침투 |
| 응답 스펙트럼 | 상대변위, 상대속도, 의사상대속도, 절대가속도, 의사절대가속도 |
| 전달함수 | 변위, 속도, 가속도 |
| 침투 절점결과 | 전수두, 압력수두, 유량 |
| 점 스프링/탄성링크 | 변형률, 응력, 부재력, 힌지 부재력, 힌지 변형 |
결과 그래프의 세로축에 사용된 출력 함수는 Y축에서 선택됩니다. 이 기능은 분석 > 검색 시간 이력 결과를 사용하여 미리 정의해야 합니다.
그래프 정의를 이용하여 그래프의 이름, 시간 이력 그래프의 X축, Y축을 정의할 수 있으며, 값은 지수 형태로 표현할 수 있습니다.
X축과 Y축의 축 설정은 Graph 옵션을 이용하여 세부적으로 설정할 수 있습니다. 최대/최소값을 정할 수 있으며 선 모양, 선 너비, 선 모양을 설정할 수 있습니다. 로그 스케일을 사용하여 표현할 수도 있습니다.
생성된 그래프는 대화 창에 표시되며, 이미지 파일 인쇄, 이미지 워드 파일 인쇄, 엑셀 파일 인쇄를 이용하여 다양한 형태로 출력할 수 있습니다.
그리기

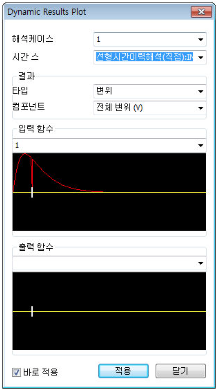

결과를 확인하려는 해석 케이스를 선택하고 시간 스텝을 정의합니다.
시간 스텝은 해석 > 해석 설정에서 정의한 전체 시간 스텝 개수만큼 생성됩니다.
해석 결과를 출력할 타입과 결과 항목을 선택하면 자동으로 화면 상에 컨투어로 표시됩니다.
[입력 함수]는 해석 케이스에 반영된 시간이력 함수를 확인할 수 있습니다. 시간 스텝에서 정의된 시간을 입력함수에서 확인 가능하며, 입력함수에서 선택한 시간이 시간스텝에 반영되어 결과를 출력해 줍니다.
[출력 함수]는 시간이력 결과 탐색에서 지정하여 출력된 결과함수를 확인하실 수 있습니다. 시간 스텝에서 정의된 시간을 출력함수에서 확인 가능하며, 출력함수에서 선택한 시간이 시간 스텝에 반영되어 결과를 출력해 줍니다.
[즉시 반영] 옵션을 체크하면 선택한 시간 스텝에 대한 결과를 즉시 화면 상에 출력해 줍니다.
