[CIM] Release Note & Hotfix Update_V200 (2025.02)

CIM V200 Hotfix 6.0은 한국을 비롯한 글로벌 버전으로 배포가 되며, 중국은 Hotfix 5.0으로 버전 관리가 됩니다.

[Wokrtree] Scroll Bar 선택 개선

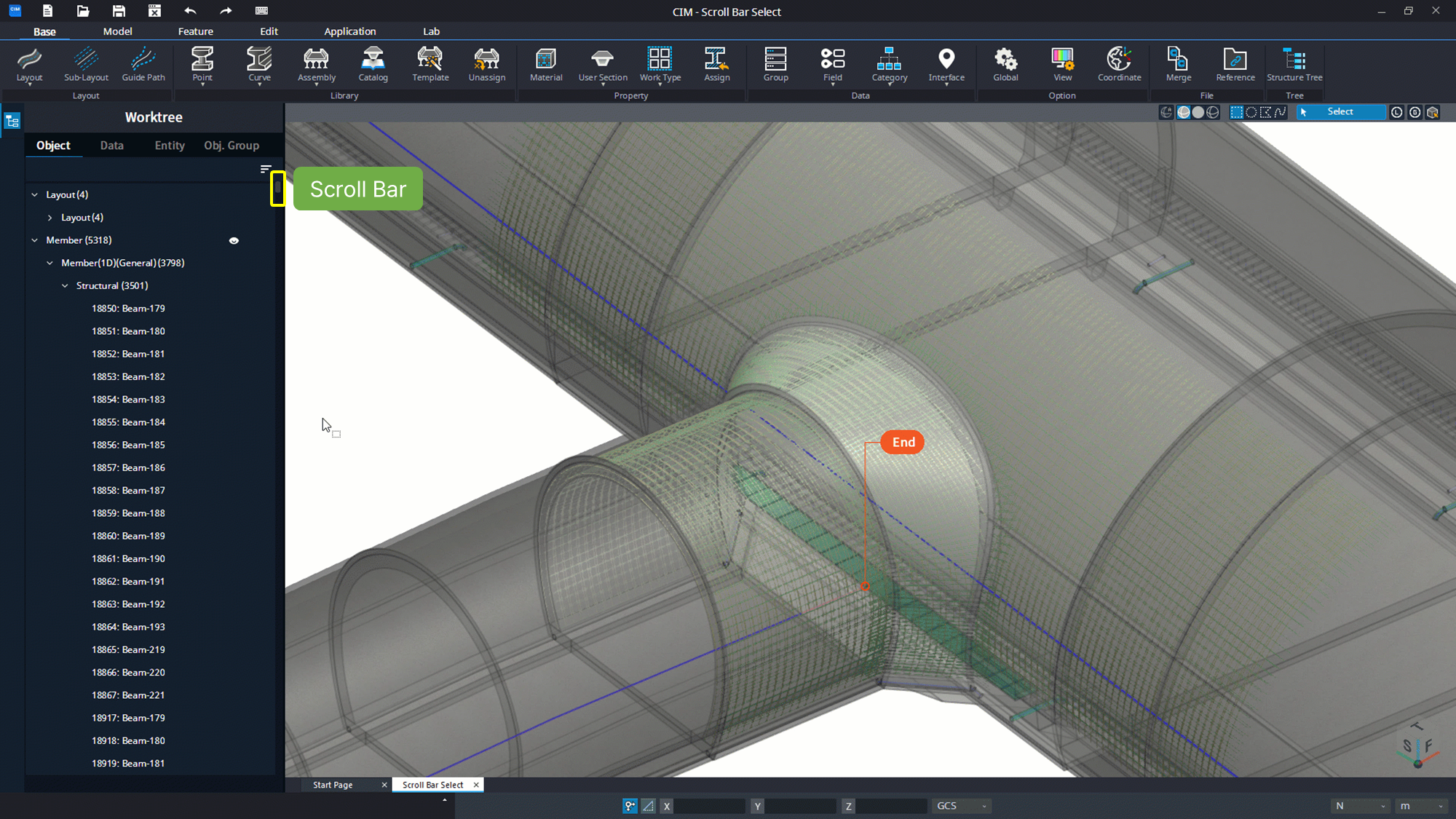

Worktree의 우측 세로 스크롤 막대를 개선하여 사용자 편의성을 향상 시켰습니다.
다수의 객체로 구성된 복잡한 모델에서 신속하게 탐색할 수 있게 되었습니다.

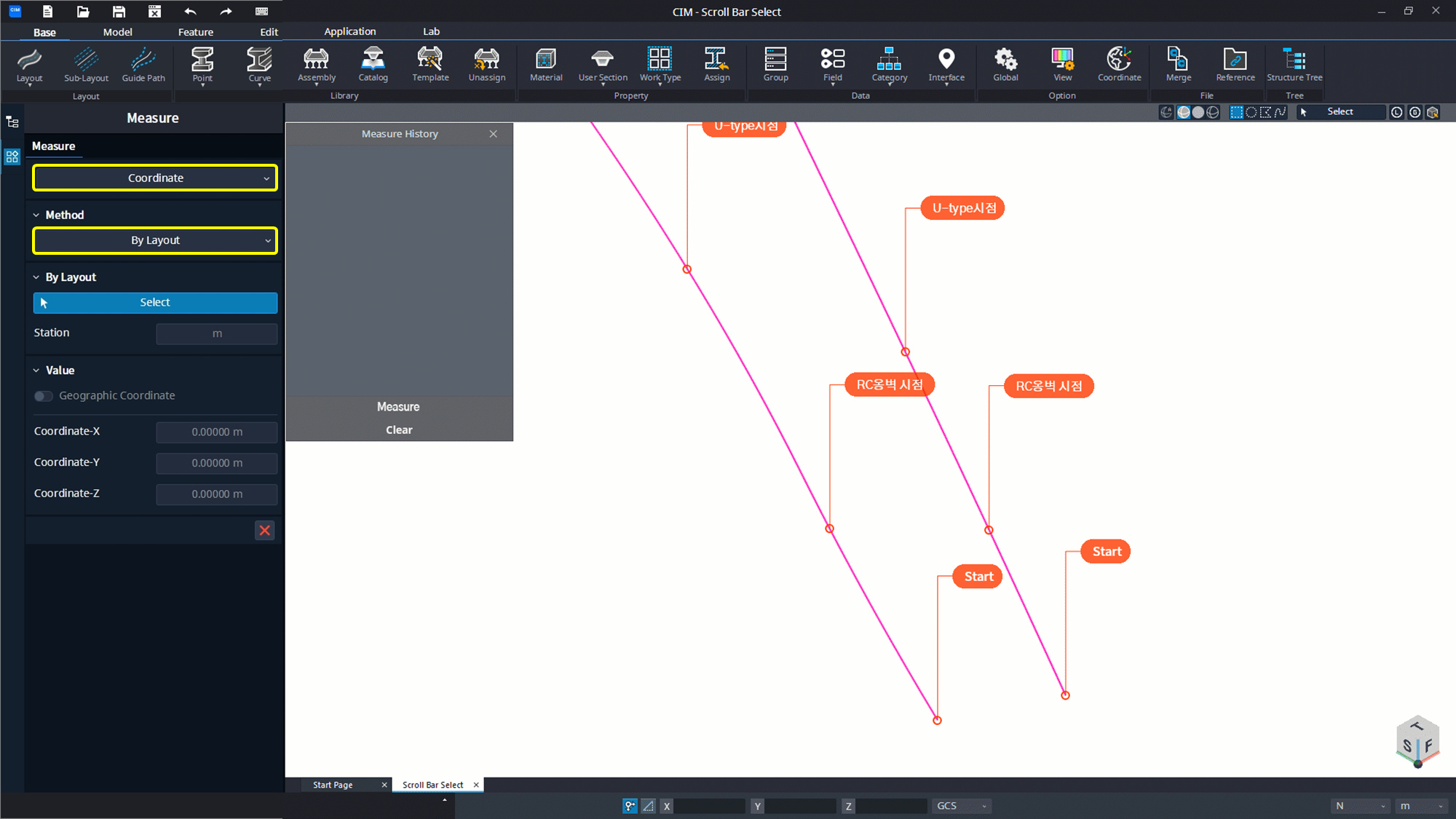

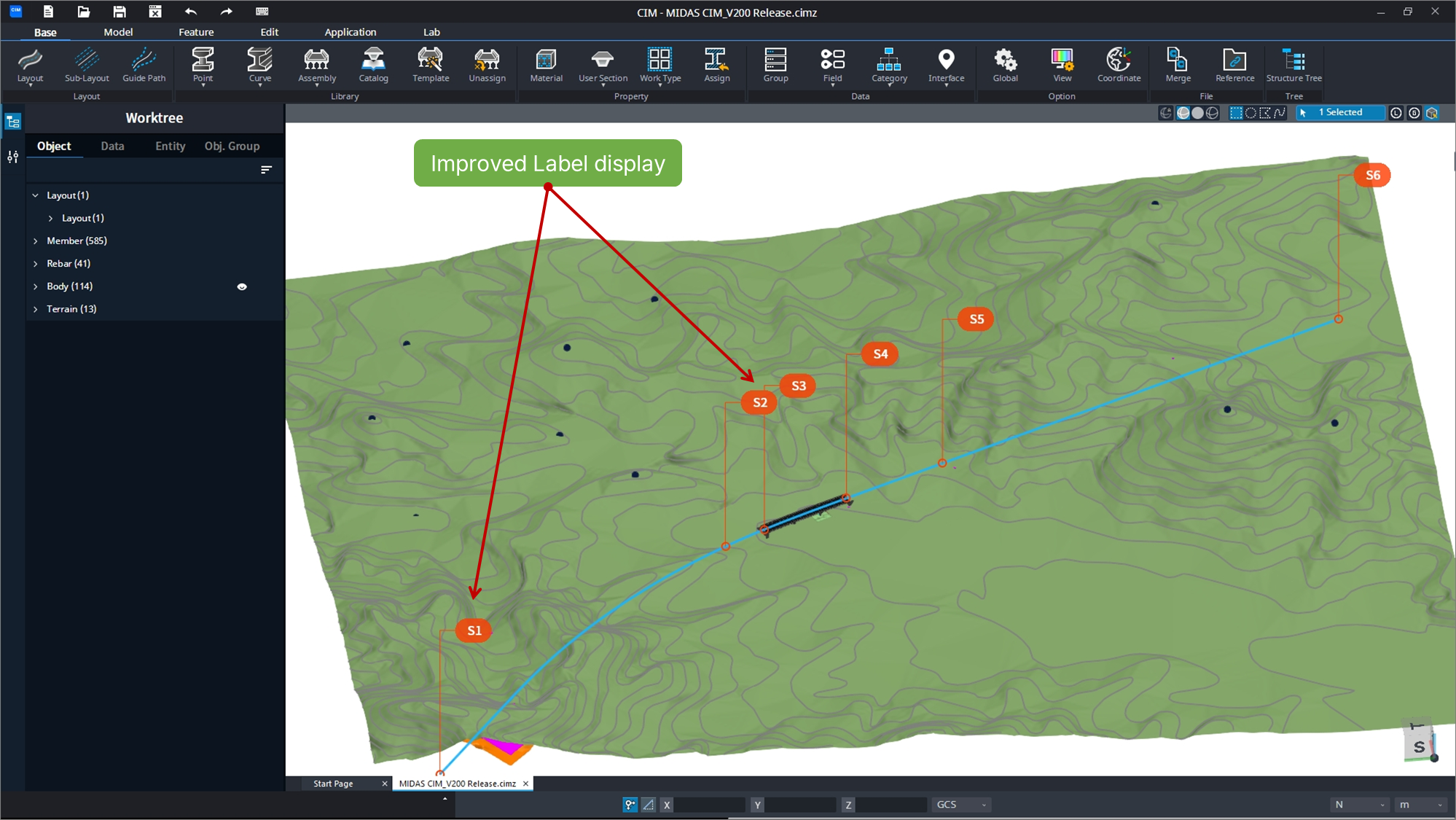

[Measure] 선형 측점 기준의 좌표 확인 기능 추가

고객 요구사항을 반영하여 Measure-Coordinate 기능을 개선하였습니다.
- 'By Layout' 옵션 추가: 선형 측점을 기준으로 한 좌표 확인이 가능 해졌습니다.
   사용자가 지정한 임의의 측점에 대한 정확한 좌표 및 고도 정보를 제공합니다.

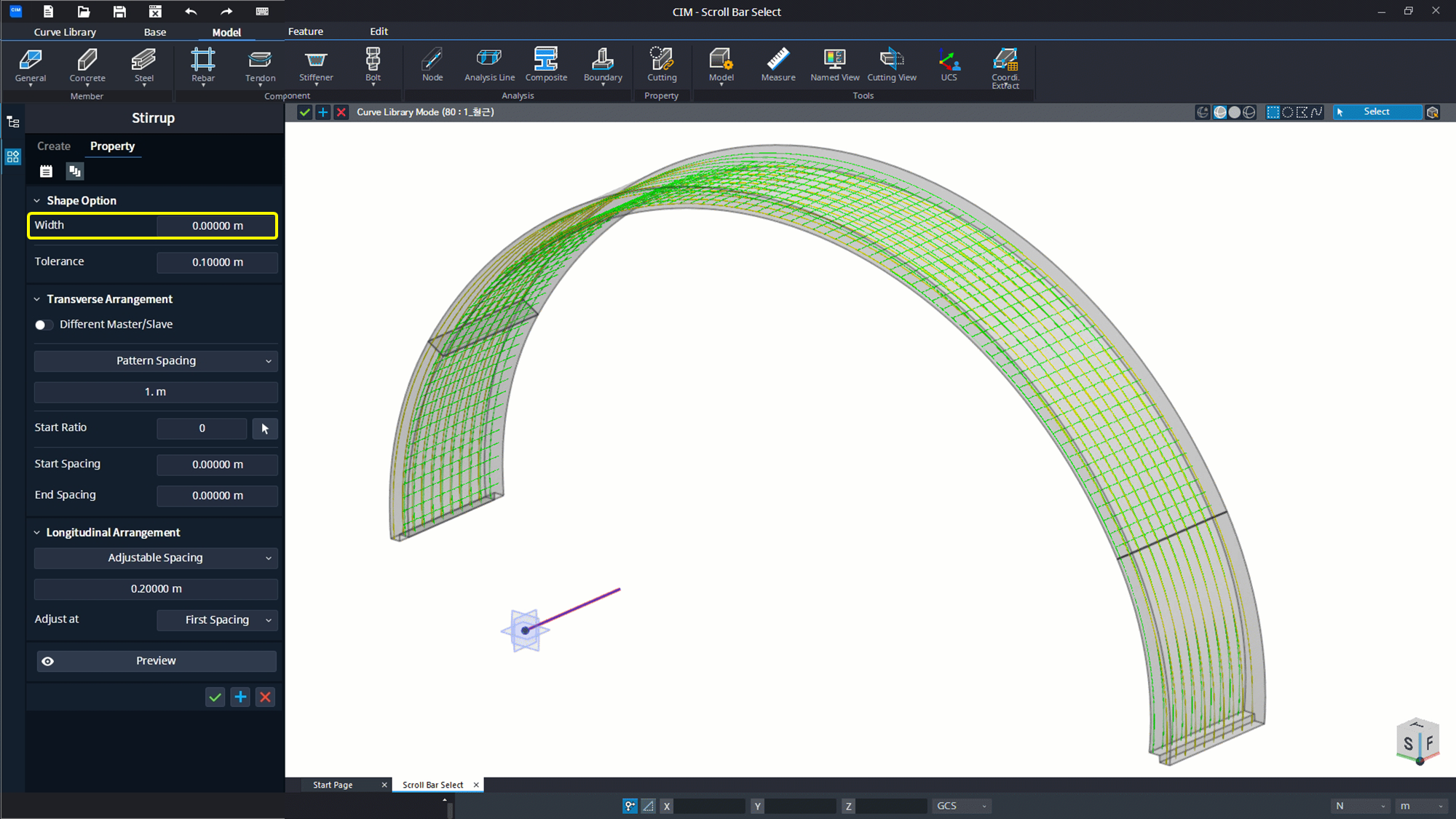

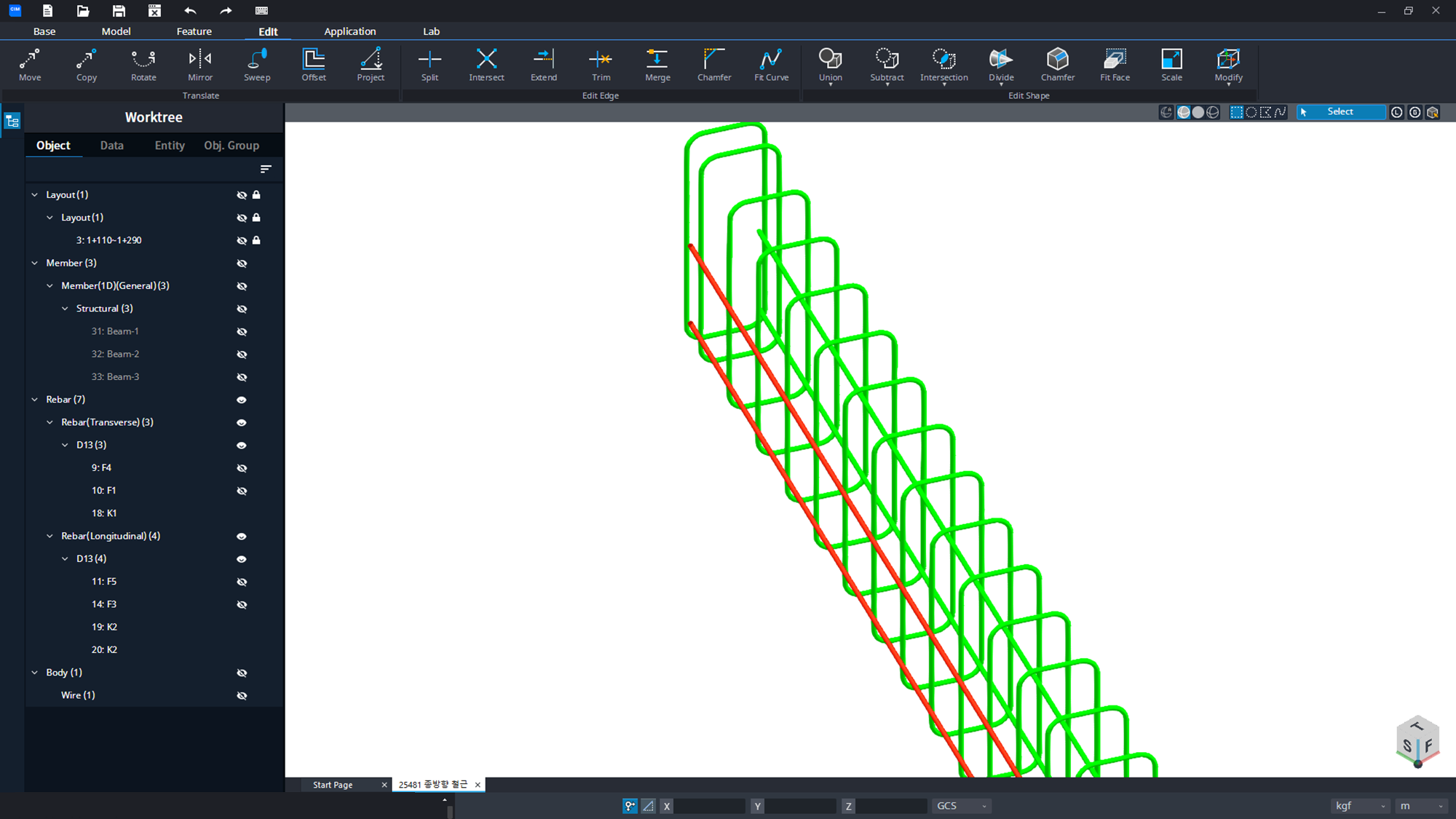

[Rebar] Stirrup의 기본 폭 0으로 변경

스터럽의 기본 폭 설정을 기존 0.4m에서 0.0m로 변경하였습니다.
기본 폭 변경으로 즉각적인 미리보기로 스터럽의 배치 간격을 확인할 수 있습니다.

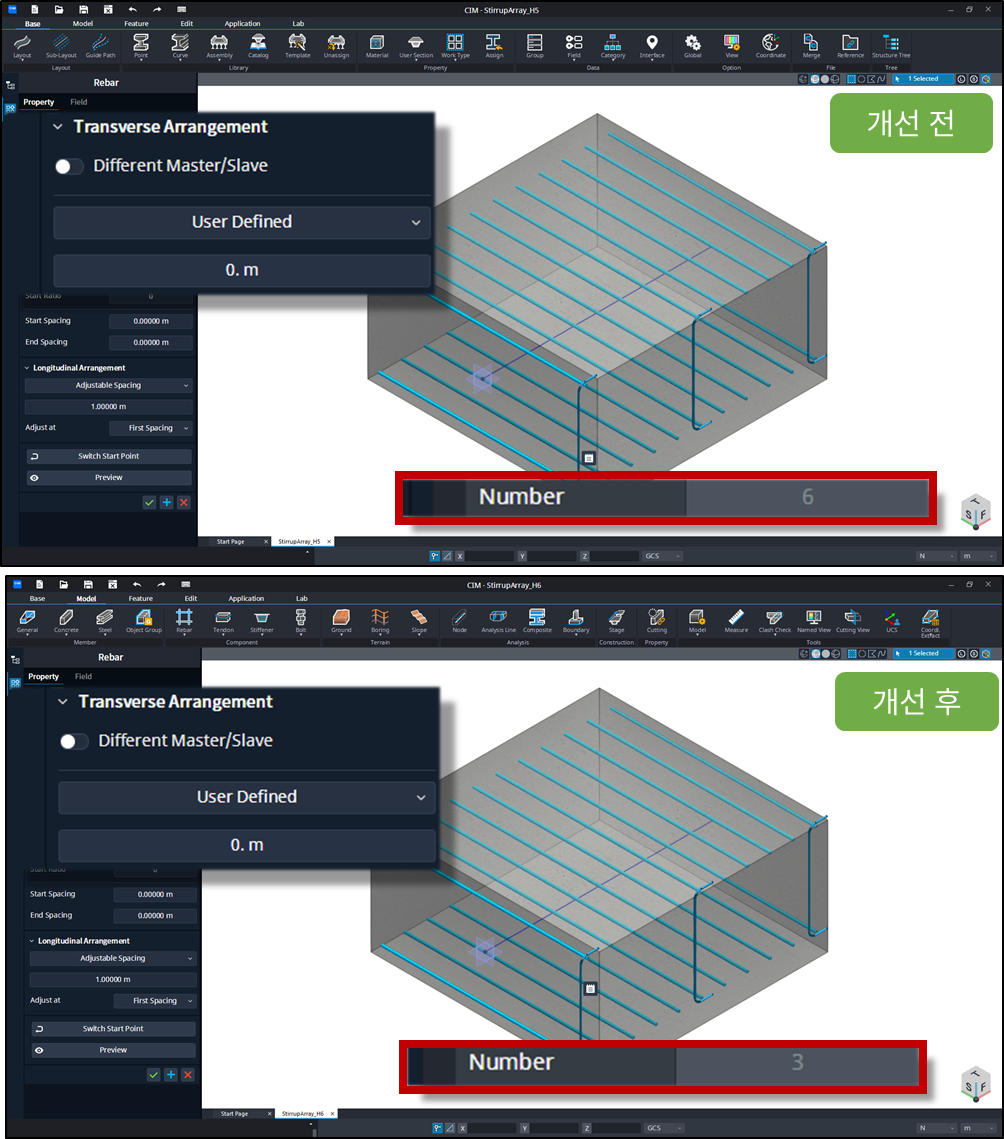

[Rebar] Stirrup의 User Defined Array 규칙 개선

스터럽 Array 기능 사용 시 발생하던 사용자 혼란을 해소하고 직관적인 동작을 구현하기 위해 다음과 같이 개선하였습니다.
- 중복 생성 문제 해결 : User Defined 모드에서 간격을 0으로 입력할 때 발생하던 동일 위치 중복 생성 문제를 해결하였습니다.
- 단일 열 배열 구현 : 간격 0 입력 시 1개의 열만 배열되도록 규칙을 개선하였습니다.

[Import] IFC 가져오기 기능 개선

Import IFC 파일 가져오기 과정에서 발생하던 객체 변환 오류를 해결하여 가져오기 기능의 정확성과 신뢰성을 향상시켰습니다.

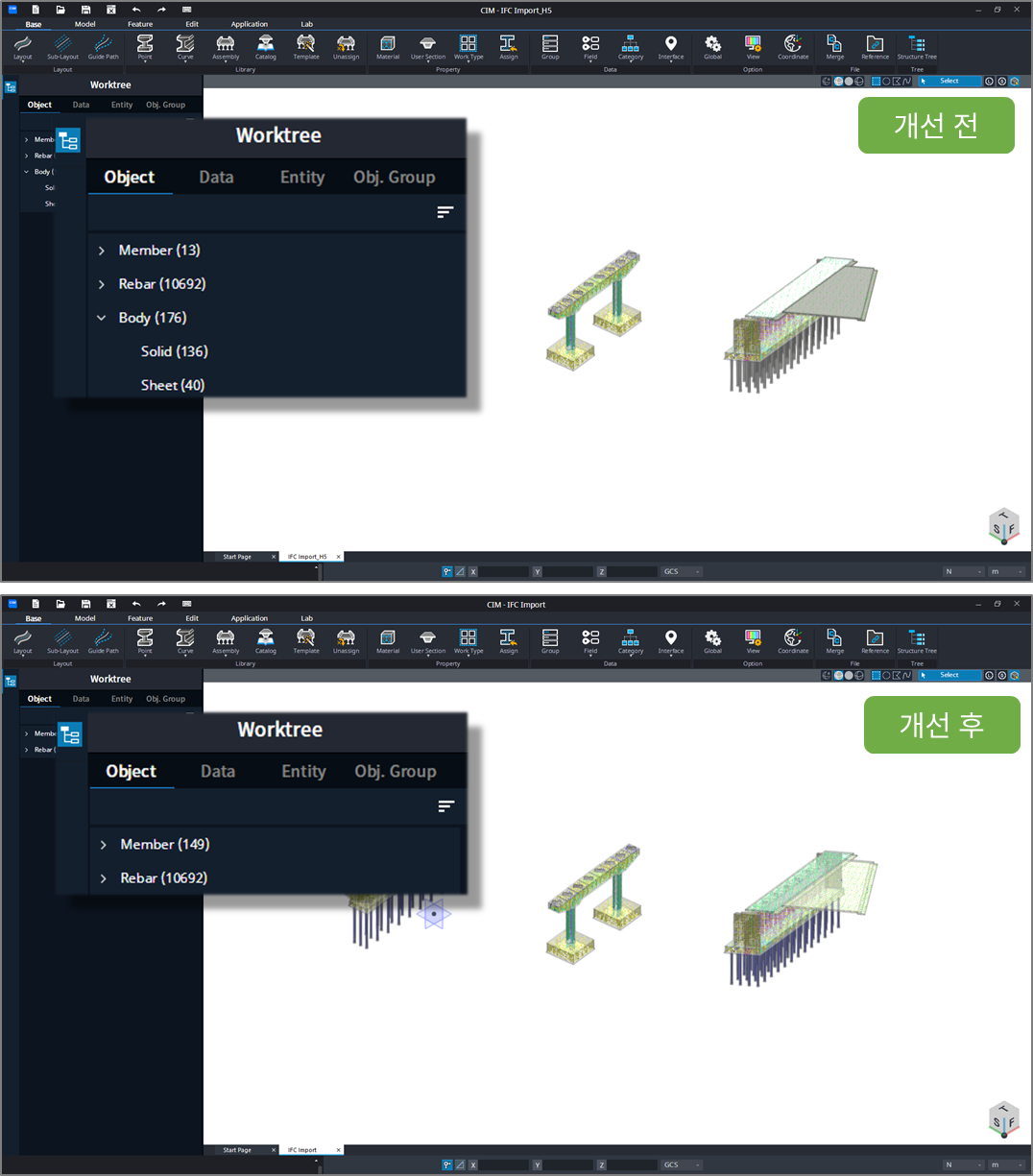

- 일부 IFC 객체가 Solid Body 객체로 잘못 변환되는 문제를 해결하였습니다.

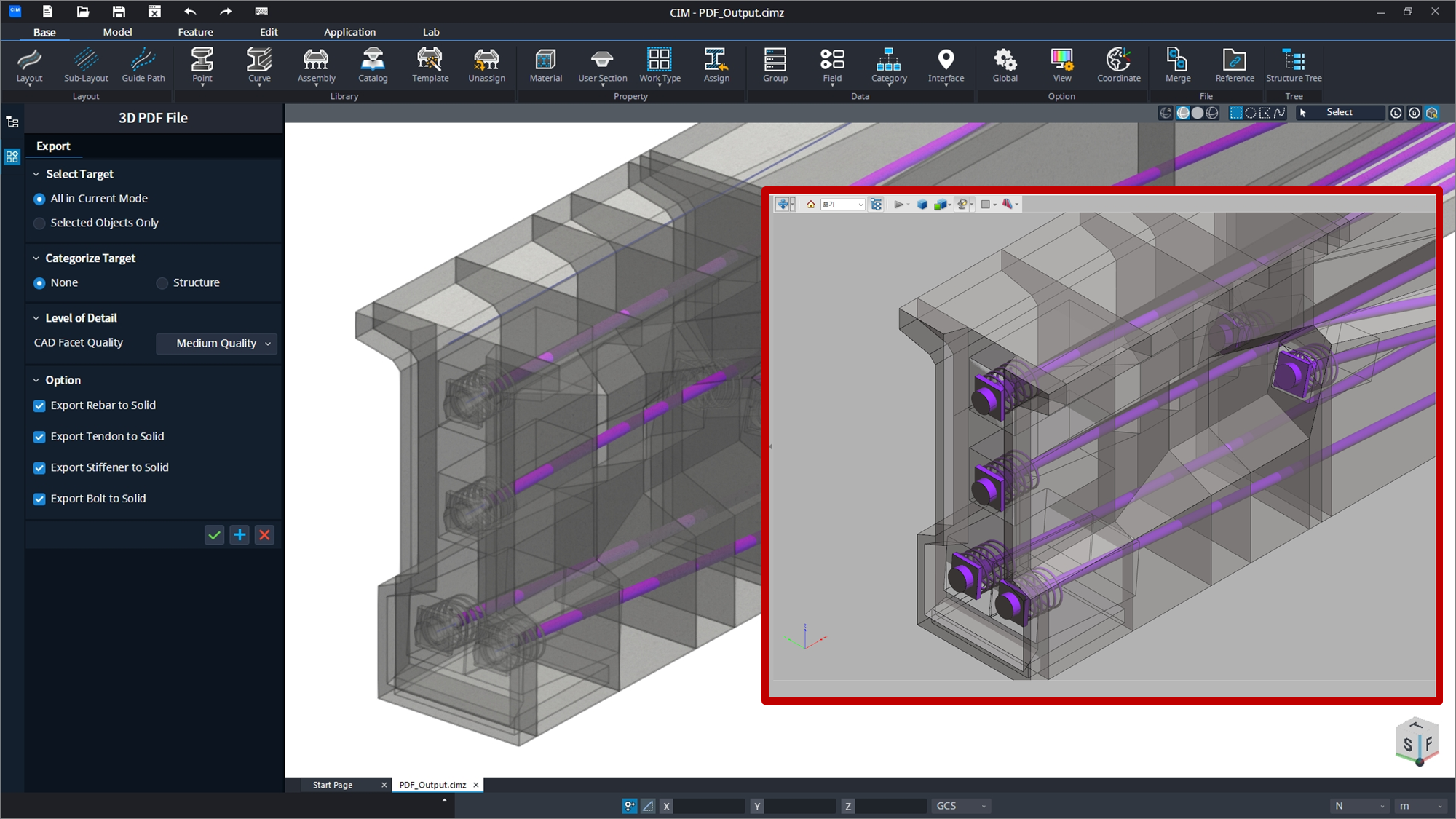

[Export] 3D PDF 내보내기 기능 개선

Export 3D PDF 기능의 정확성과 완성도를 높이기 위해 다음과 같은 개선 작업을 수행하였습니다.
- 텐던, 스티프너 등 상세 모델링 객체가 3D PDF 내보내기 시 누락되는 문제를 해결하였습니다.
- 전체 모델 정확성 : 모든 상세 모델링 객체가 3D PDF에 정확히 반영되도록 개선하였습니다.

CIM V200 Hotfix 5.0은 한국을 비롯한 글로벌 버전으로 배포가 되며, 중국은 Hotfix 4.0으로 버전 관리가 됩니다.

[Text Format] Curve Library Text Format의 방향 설정 누락시의 기본 방향 적용 개선

[사용자 요구사항]

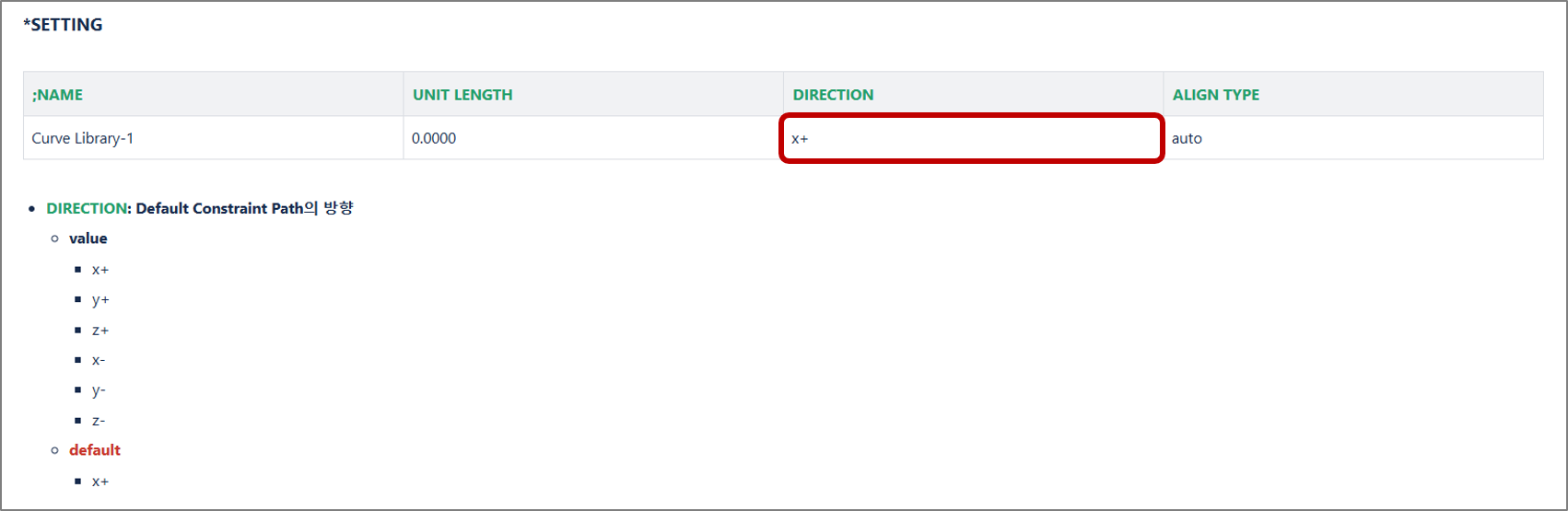

Curve Library의 Direction이 입력되지 않은 경우 Text File Import는 실패하지만, 입력 누락시에도 기본방향(X+)이 적용되도록 개선하였습니다.

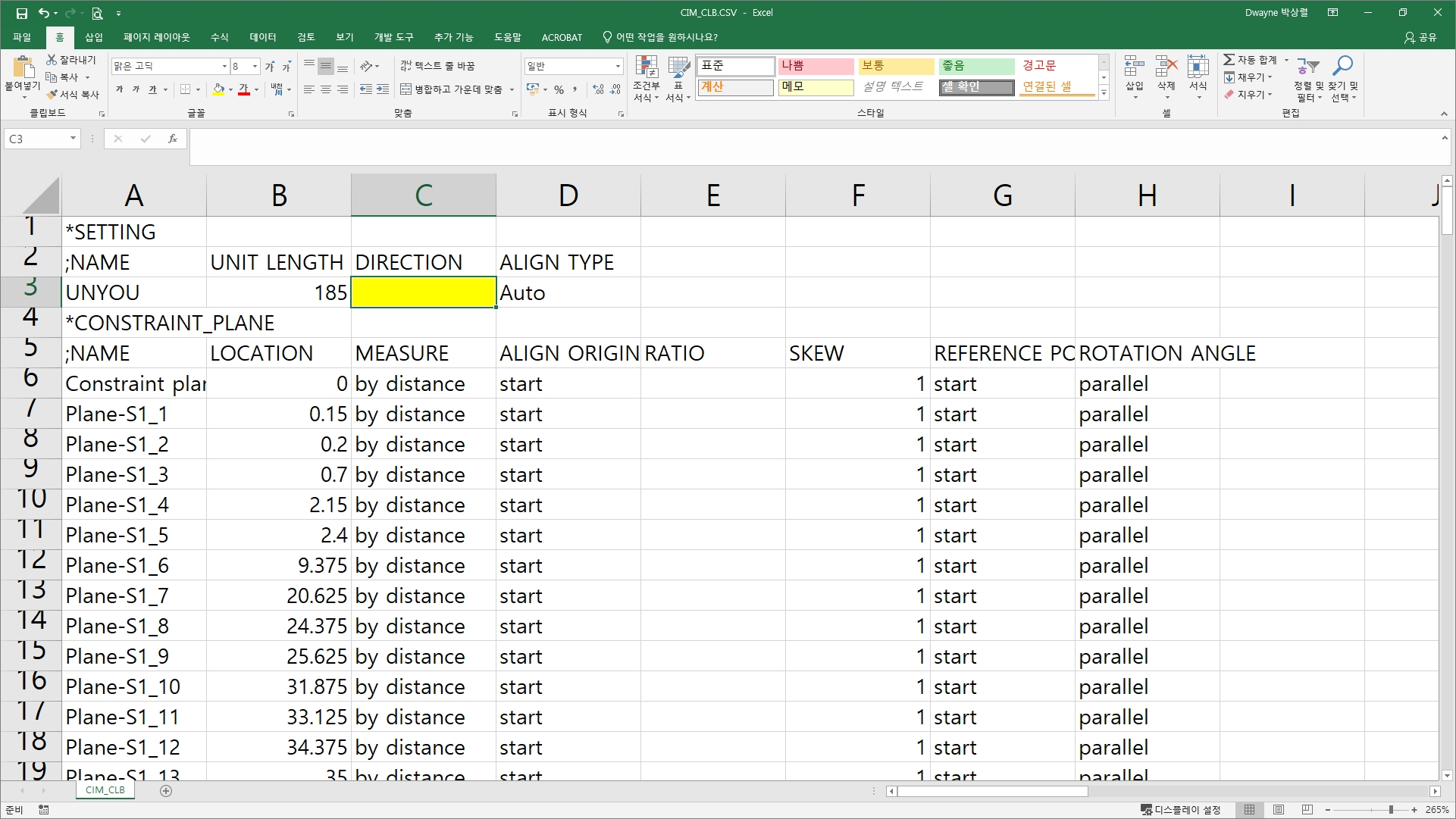

CSV 의 구성

[Modeling] Keep Section Plane 옵션의 일관성 개선

General Member의 단면 방향 고정 옵션인 Keep Section Plane이 적용 된 경우 상위 모드에서,
특히 파라미터 등에 의한 변경시 단면 방향이 일정하게 적용되지 않는 문제를 확인하여 개선 처리하였습니다.

개선 전

개선 후

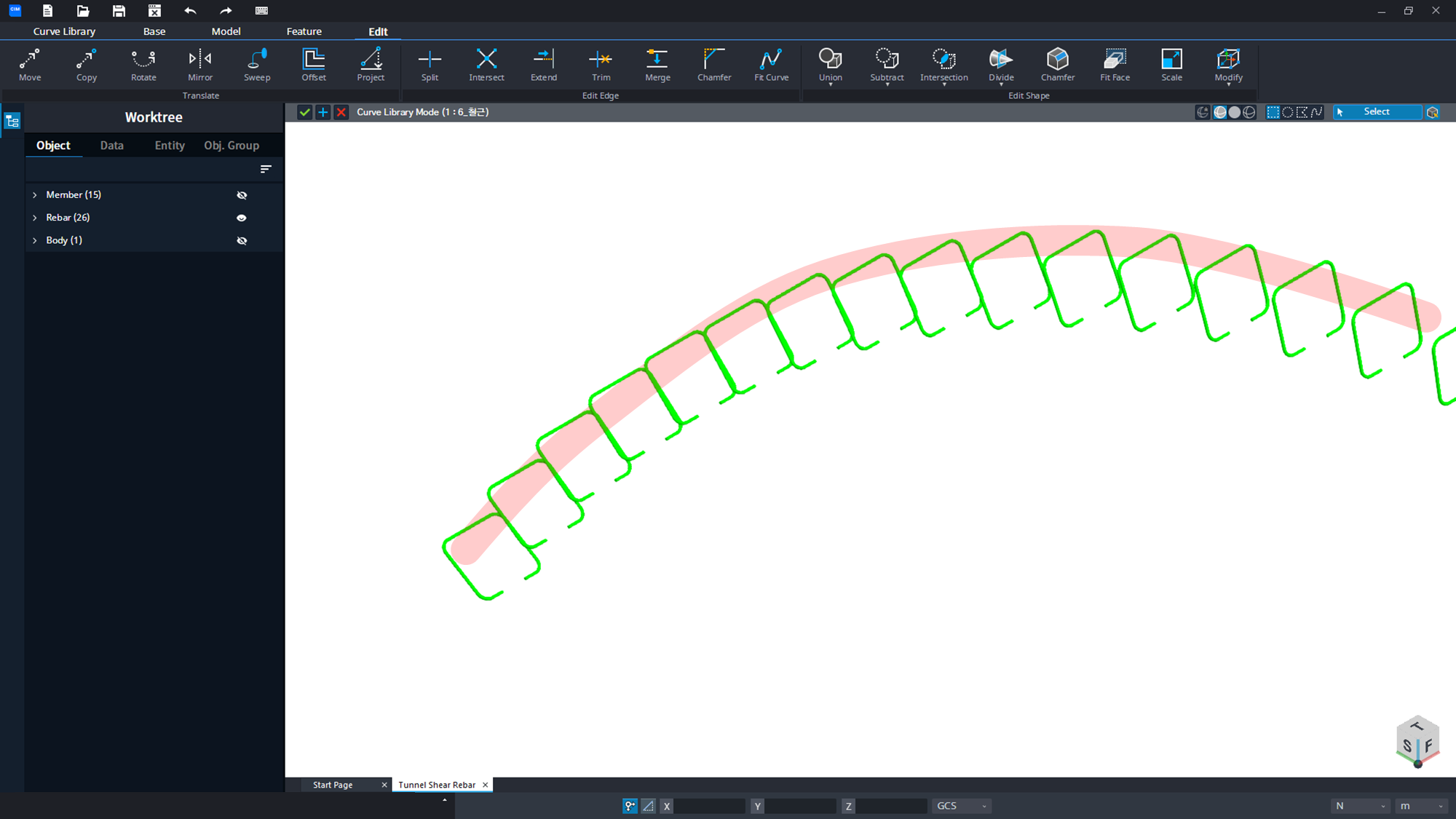

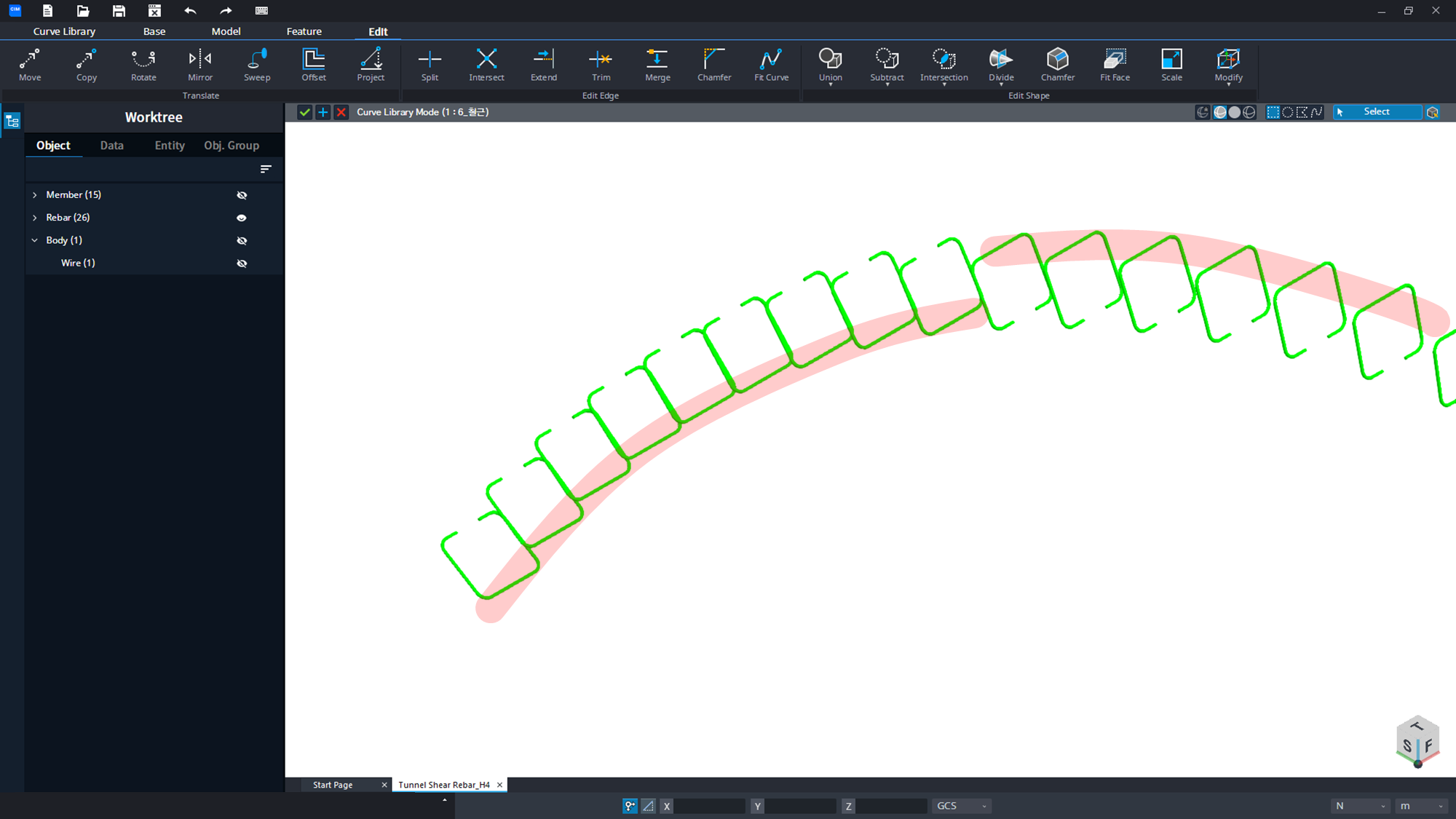

[Rebar] Sherar Reinforcement의 Array시 방향 반전 오류 사항 개선

전단철근의 배열시 특정 각도에서 방향이 반전되는 현상이 확인되어 개선 처리하였습니다.

개선 전

개선 후

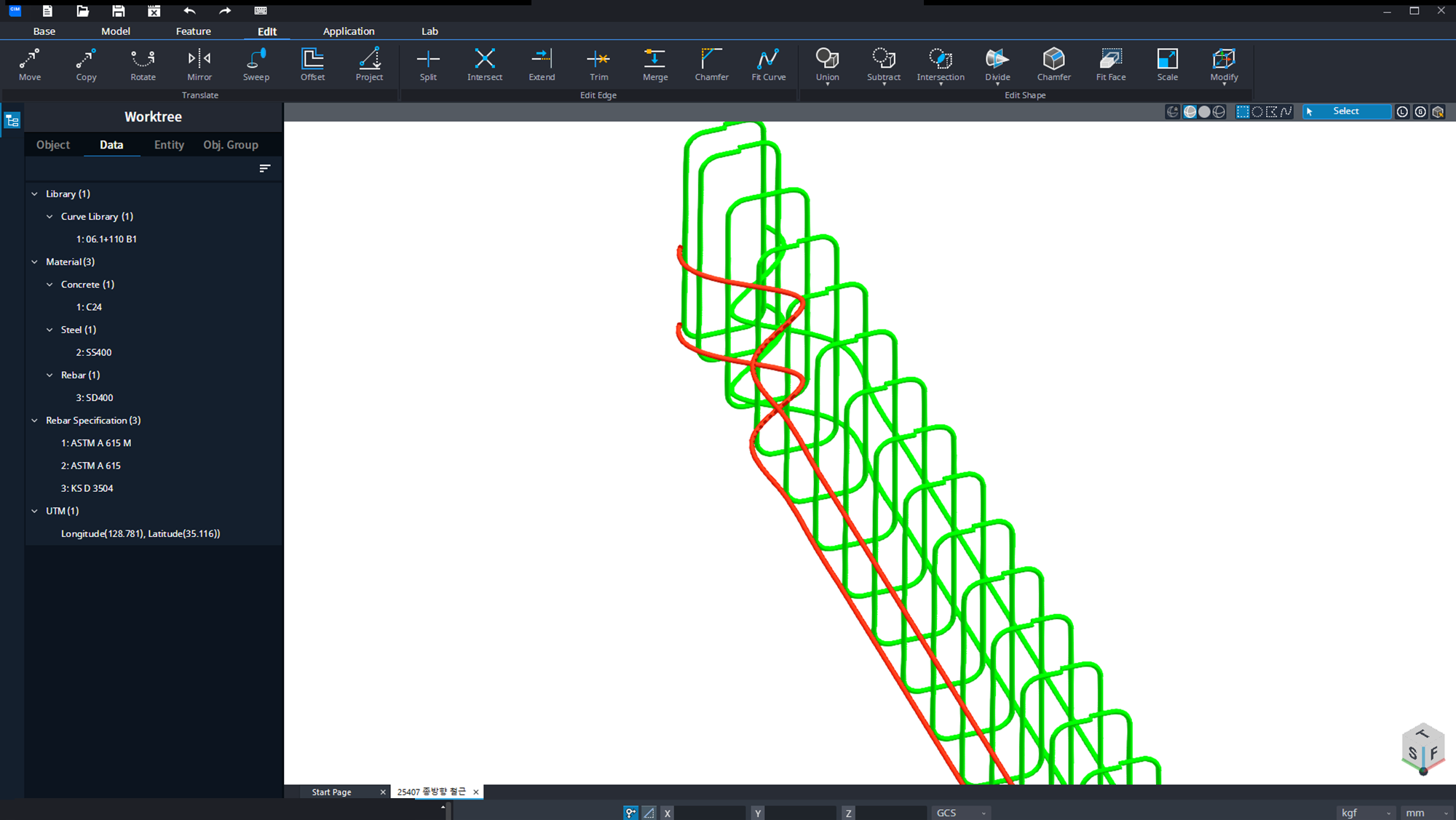

[Rebar] 역방향으로 배열된 종방향 철근의 형상 개선

End Plane에서 작성된 종방향 철근의 배열시 로직 오류를 확인하여 개선 처리하였습니다.

개선 전

개선 후

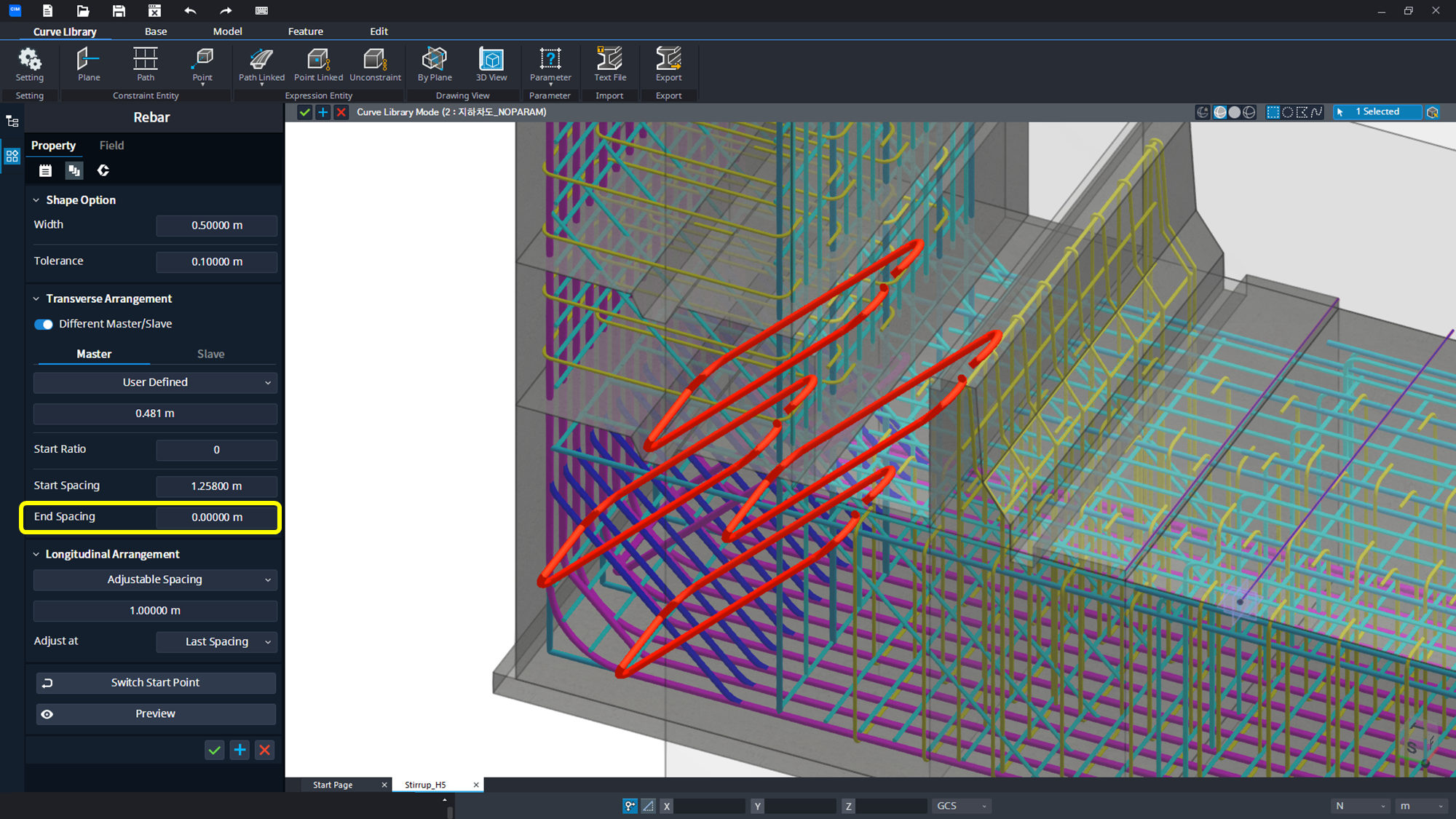

[Rebar Stirrup] Transverse Arrangement의 End Spacing 속성 결함 개선

스터럽의 횡방향 배열 속성 중 End Spacing이 Start Spacing의 입력값으로 자동 적용되는 문제가 있었습니다.
스터럽의 속성 변경시 End Spacing 변경으로 인해 최초 설정과 배열이 달라지는 문제를 확인하여 개선 처리하였습니다.

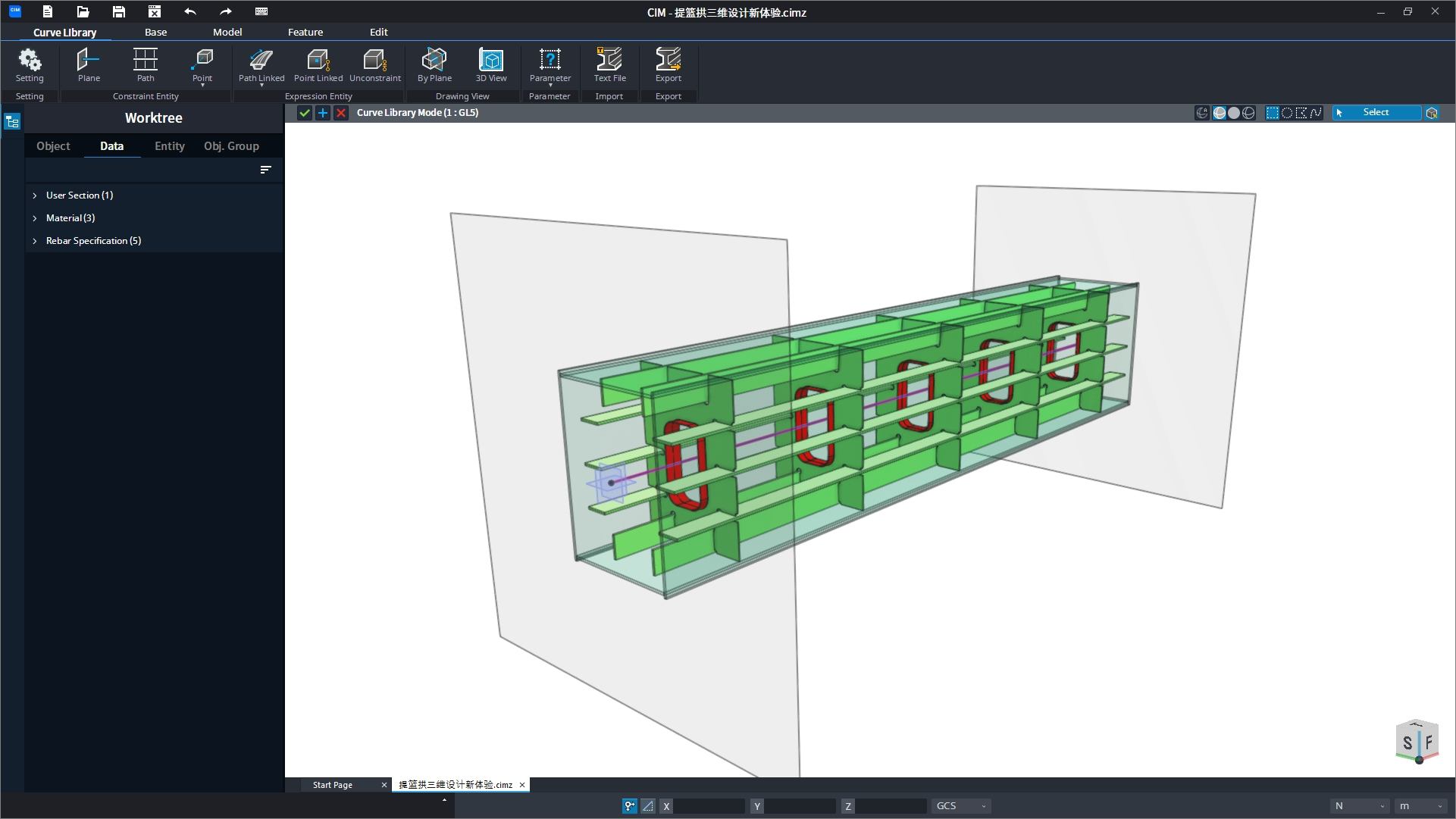

[Stiffener] From End 설정으로 CLB를 상위 모드 할당시 할당 실패 개선

From End로 할당시에만 발생하는 결함이었으며, 다이아프램 맨홀의 기준 Vertex의 탐색 기능 개선으로 해결하였습니다.

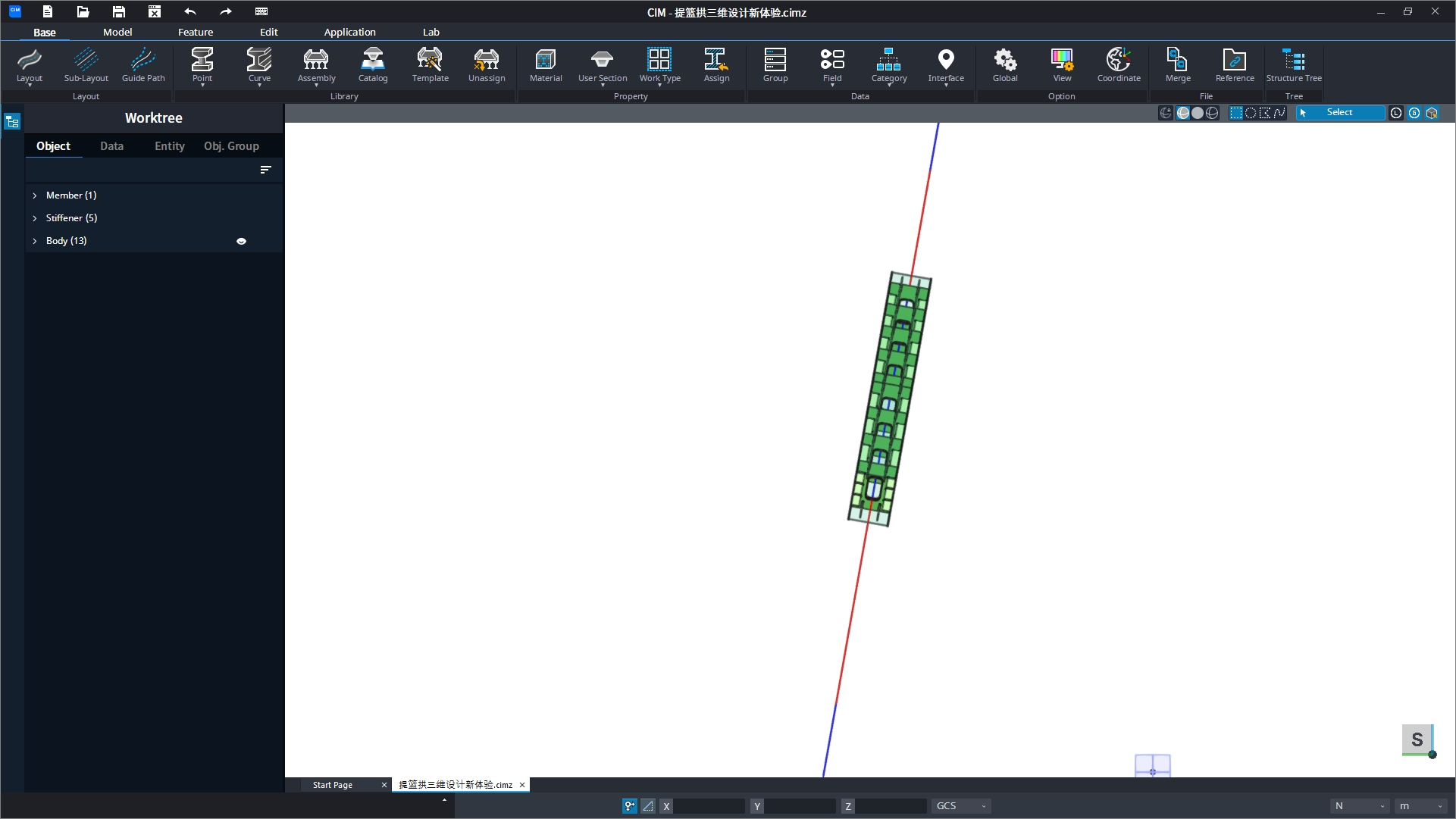

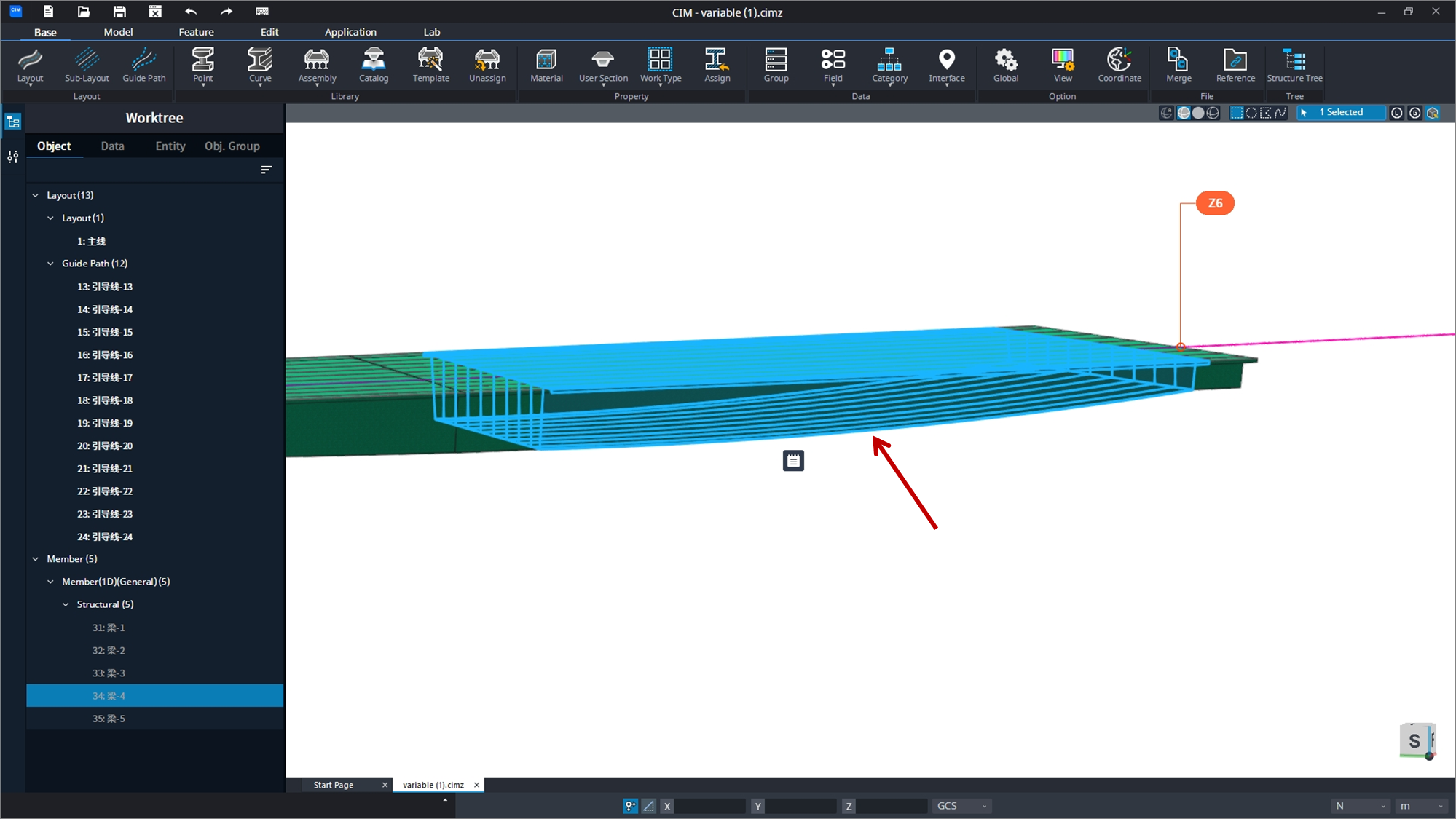

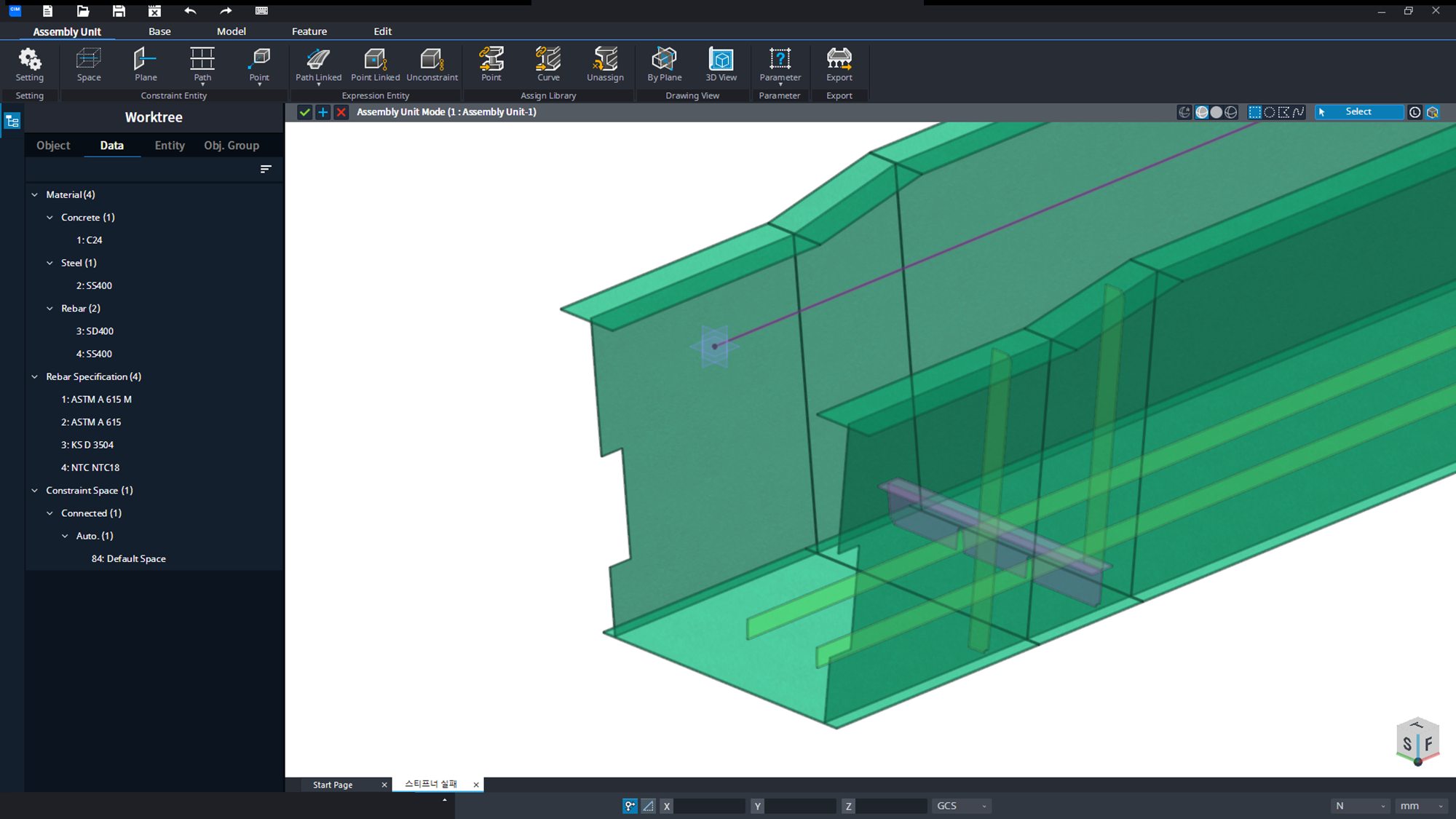

[Stiffener] Line Type Member의 보강재 상위 모드 할당 실패 개선

특정 Stiffener의 상위 모드 할당시 Path Tracking에 실패하는 상황을 확인하여 개선 처리하였습니다.

개선 전

개선 후

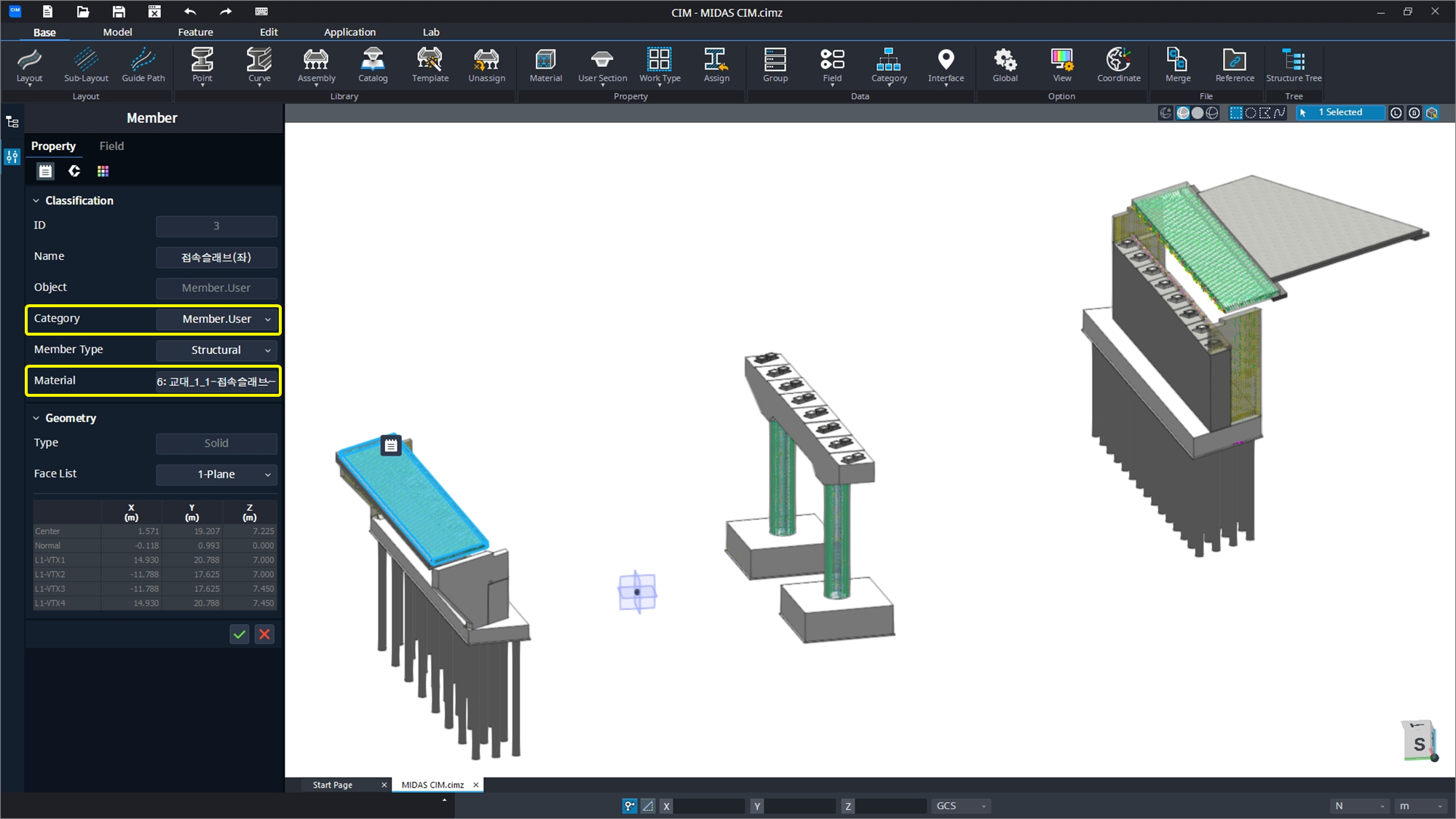

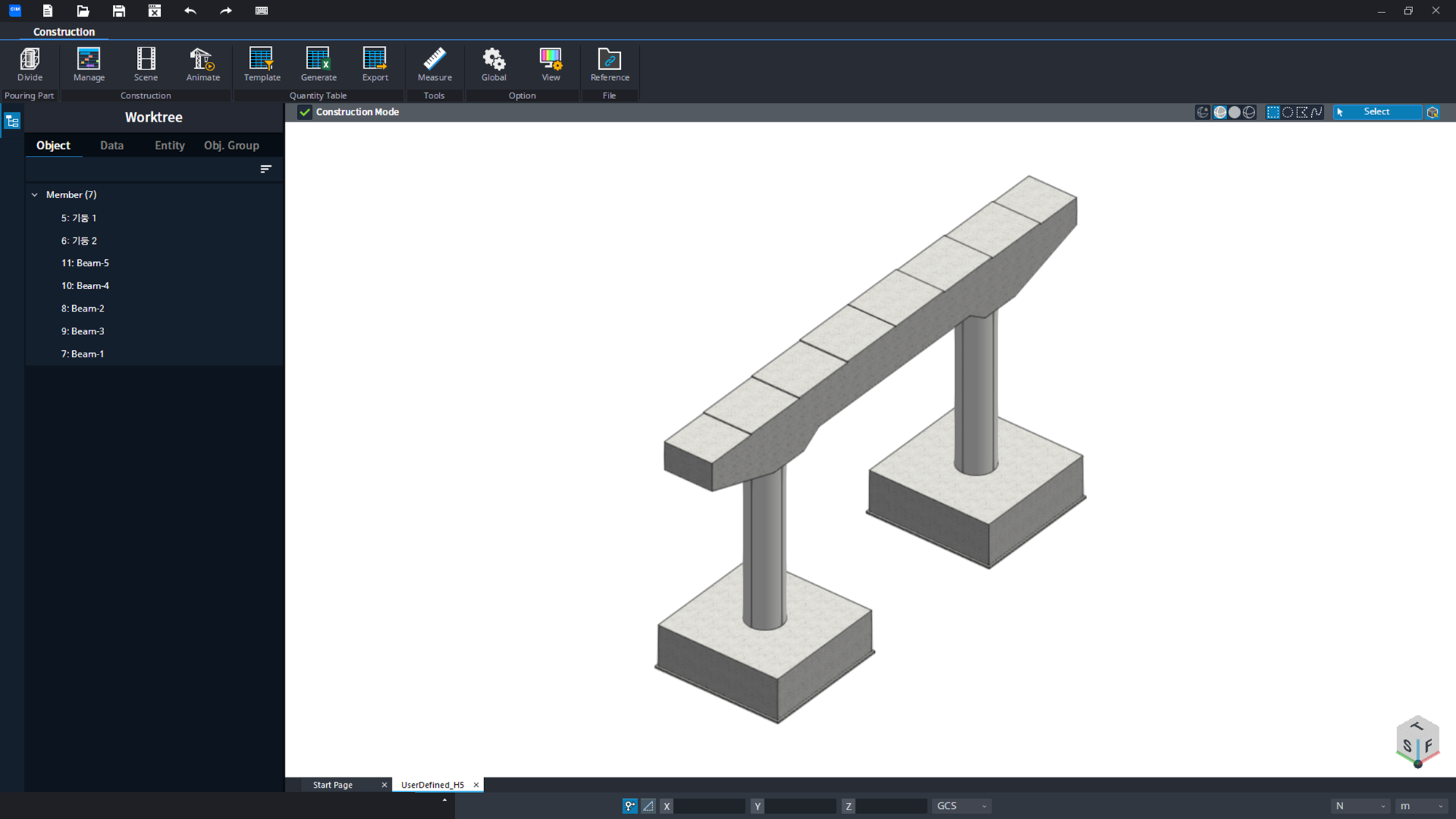

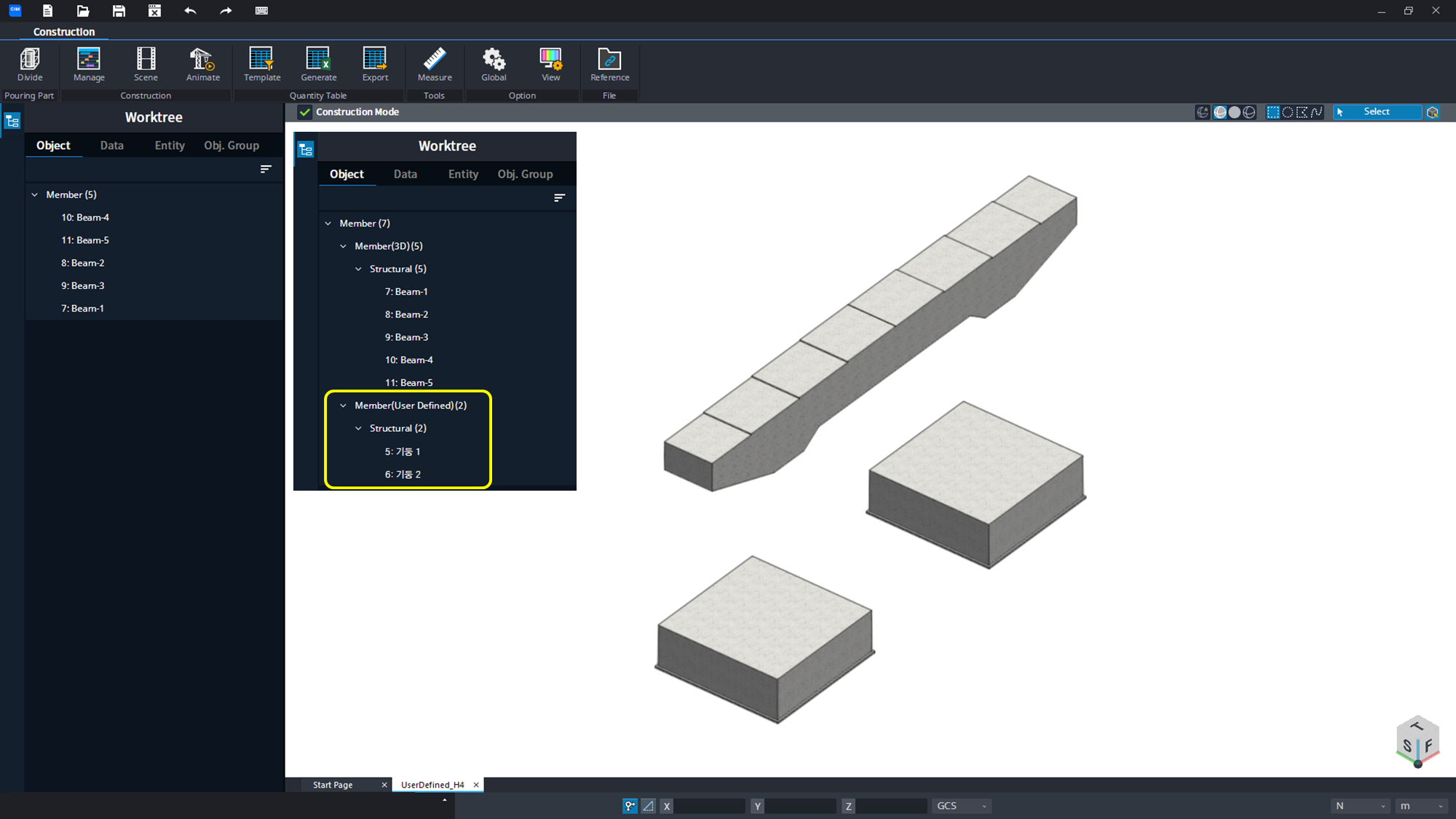

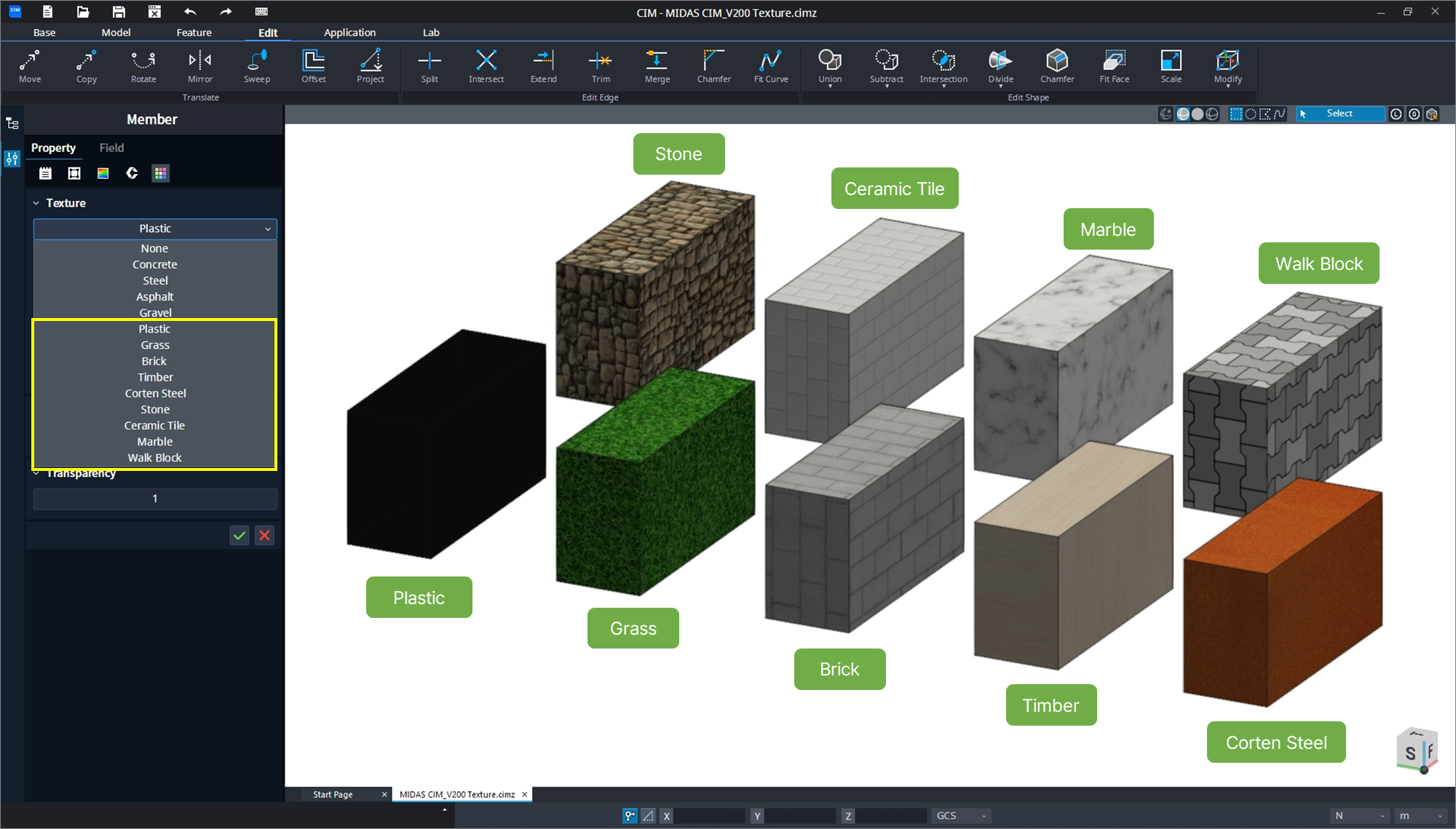

[Construction] 시공 모드에서 사용자 정의 재질의 객체 누락 개선

시공모드 전환시 Member(User Defined)가 누락되는 현상을 확인하여 개선 처리하였습니다.

개선 전

개선 후

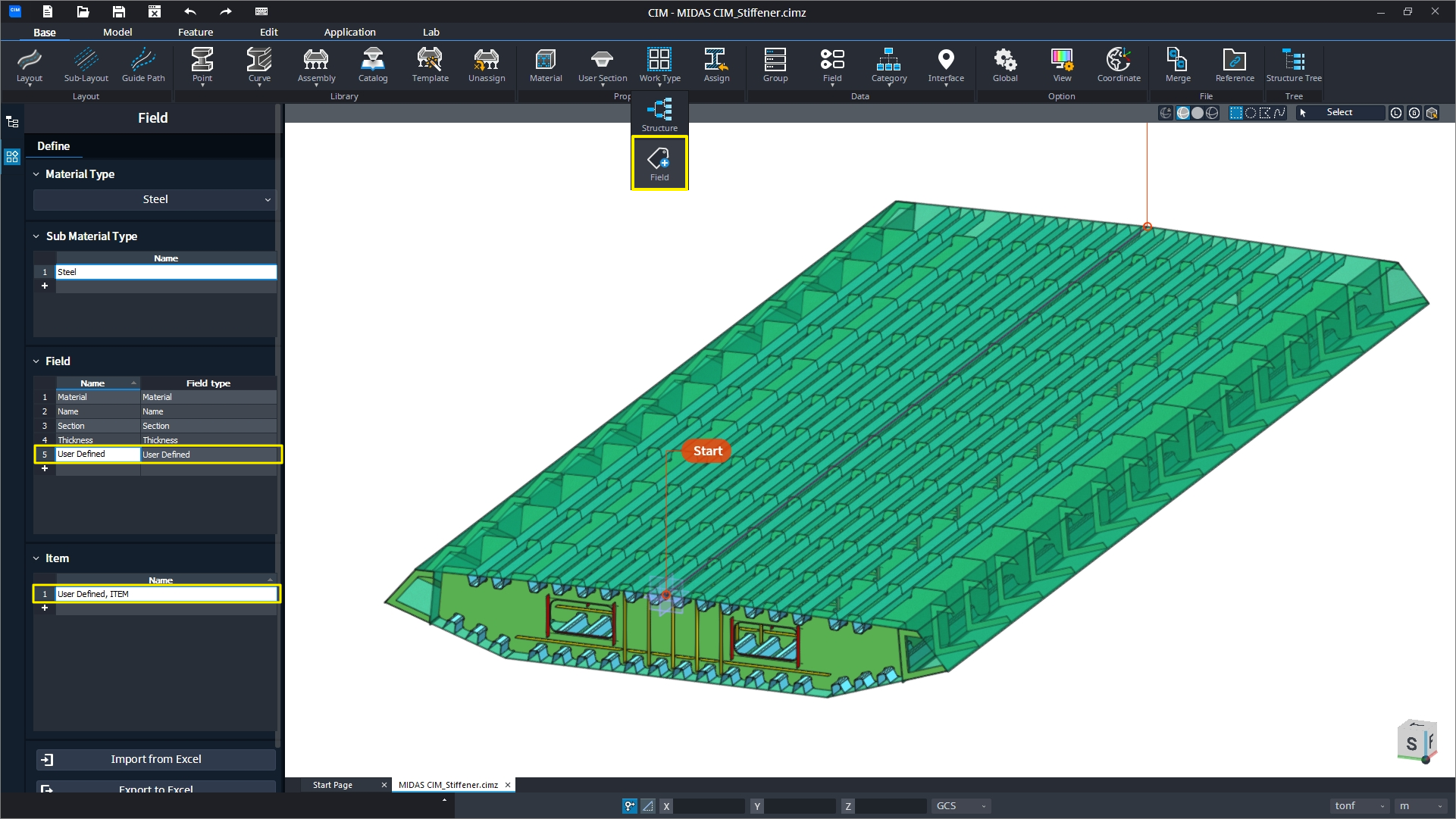

 [Field] Library에 Field 아이템 추가시 Base Mode에 할당된 모델에 자동 업데이트 되도록 개선

Base Mode에 할당된 상태에서 Library 모델에 Field 아이템 추가시 아이템 정보가 표시되지 않는 사항을 개선 처리 하였습니다.

[Assign] 속성 정보의 일괄 변경을 위한 기능 개선 (Field Data)

모델링 객체에 속성정보를 넣을 수 있는 Field Data 기능에서 일괄 변경을 위한 Assign 기능 동작에서 일부 객체가 필터링 되지 않은 부분을 개선 처리 하였습니다.

[IFC] IFC 불러오기 성능 개선

사용자 정의 재질 객체 Import시 재질 및 Object Category 정보가 누락 부분이 개선 처리 되었습니다.
또한, 일부 Solid 객체가 Sheet Body로 전환되어 Import되는 점이 개선되었습니다.

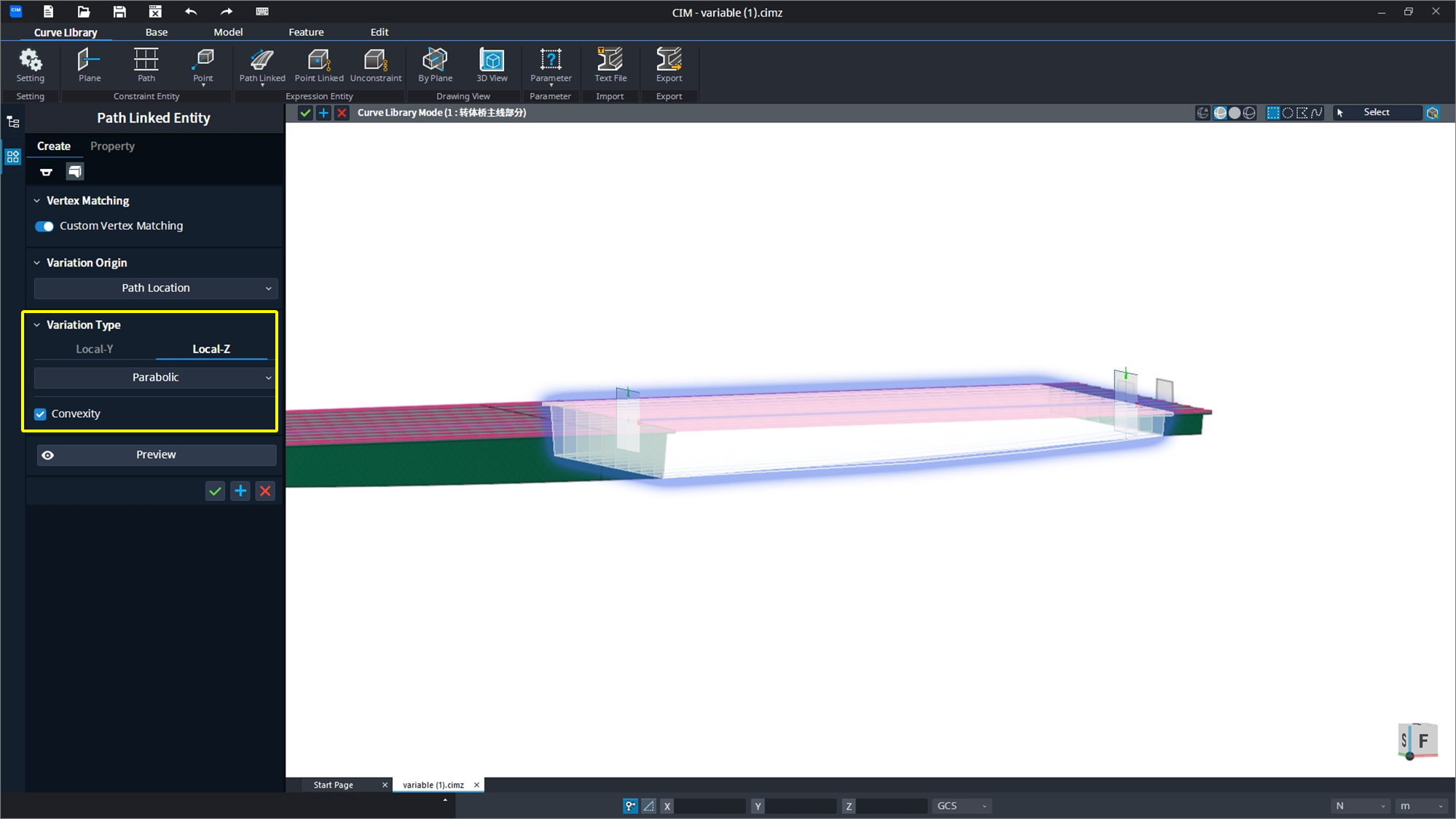

[Modeling] Path Linked Entity 변단면 옵션의 방향 반전 오류 사항 개선

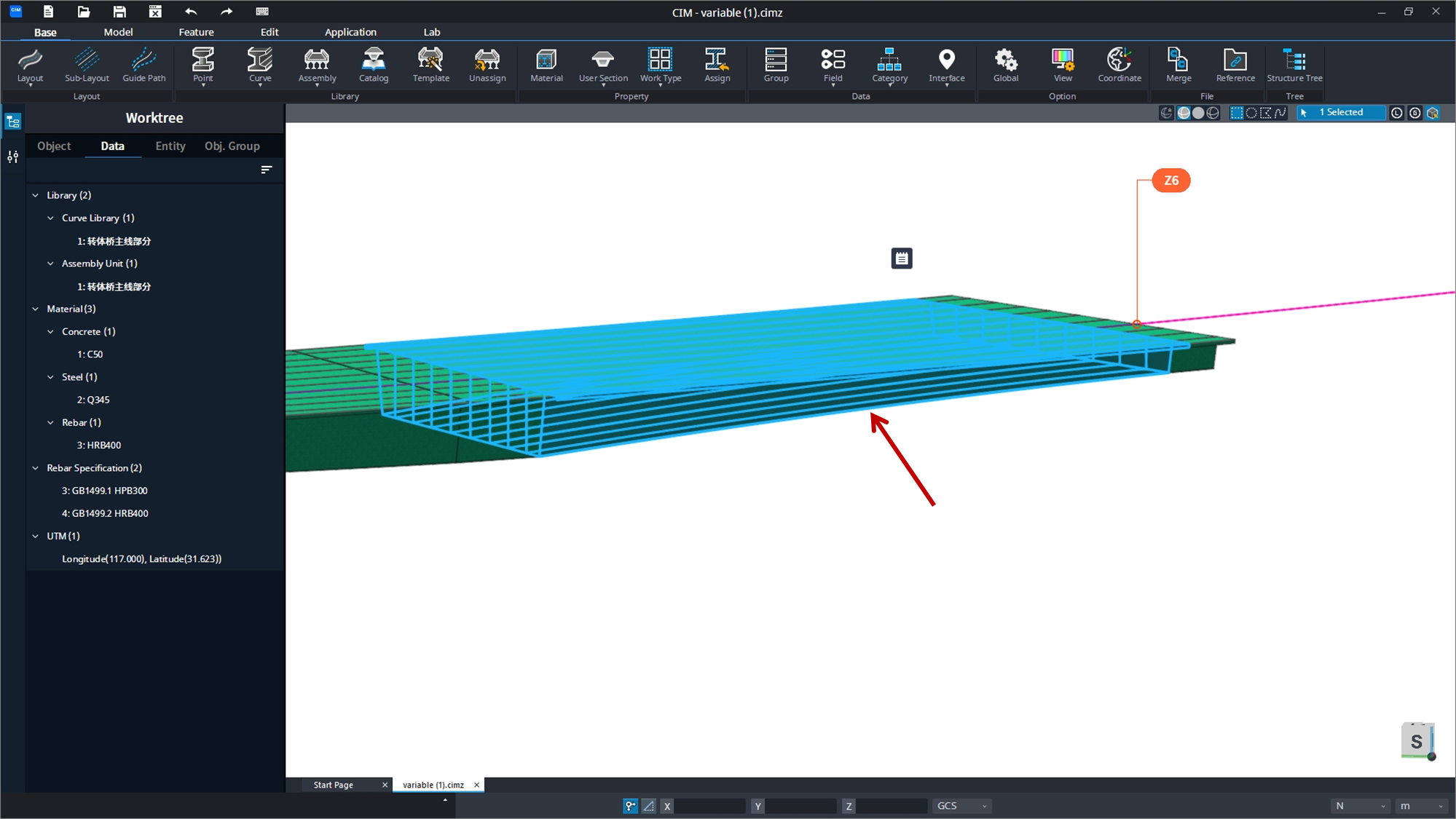

Path Linked Entity로 생성된 변단면 모델에서 Parabolic / convexity 옵션 정의 후 선형에 할당시 옵션 기능의
오류를 확인하여 개선 처리 하였습니다.

Library 설정

개선 전

개선 후

[IFC] IFC 내보내기 고도좌표 오류 사항 개선

Geographic Coodinate에서 설정된 고도(Altitude) 값에 따른 모델의 속성이 IFC 모델로 내보내기시 반영이
안되는 오류사항을 확인하여 개선 처리 하였습니다.

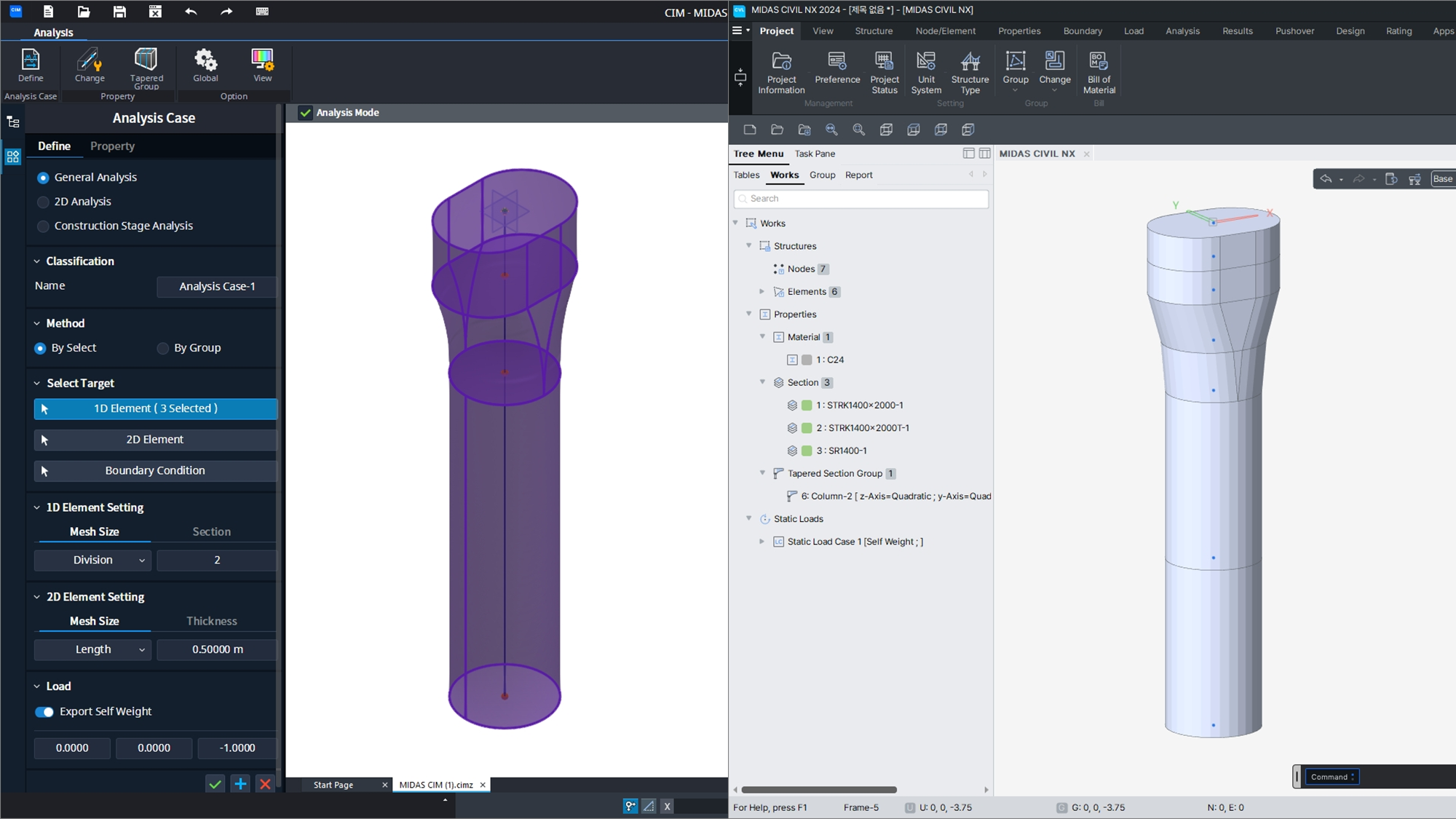

[Analysis] 해석 모델 연동 관계 개선

CIM Library 모델을 이용한 해석 모델 연동시 Analysis Case 설정에 따라 MIDAS CIVIL 또는 MIDAS CIVIL NX 로의
해석 모델 연동 관계를 개선하였습니다.

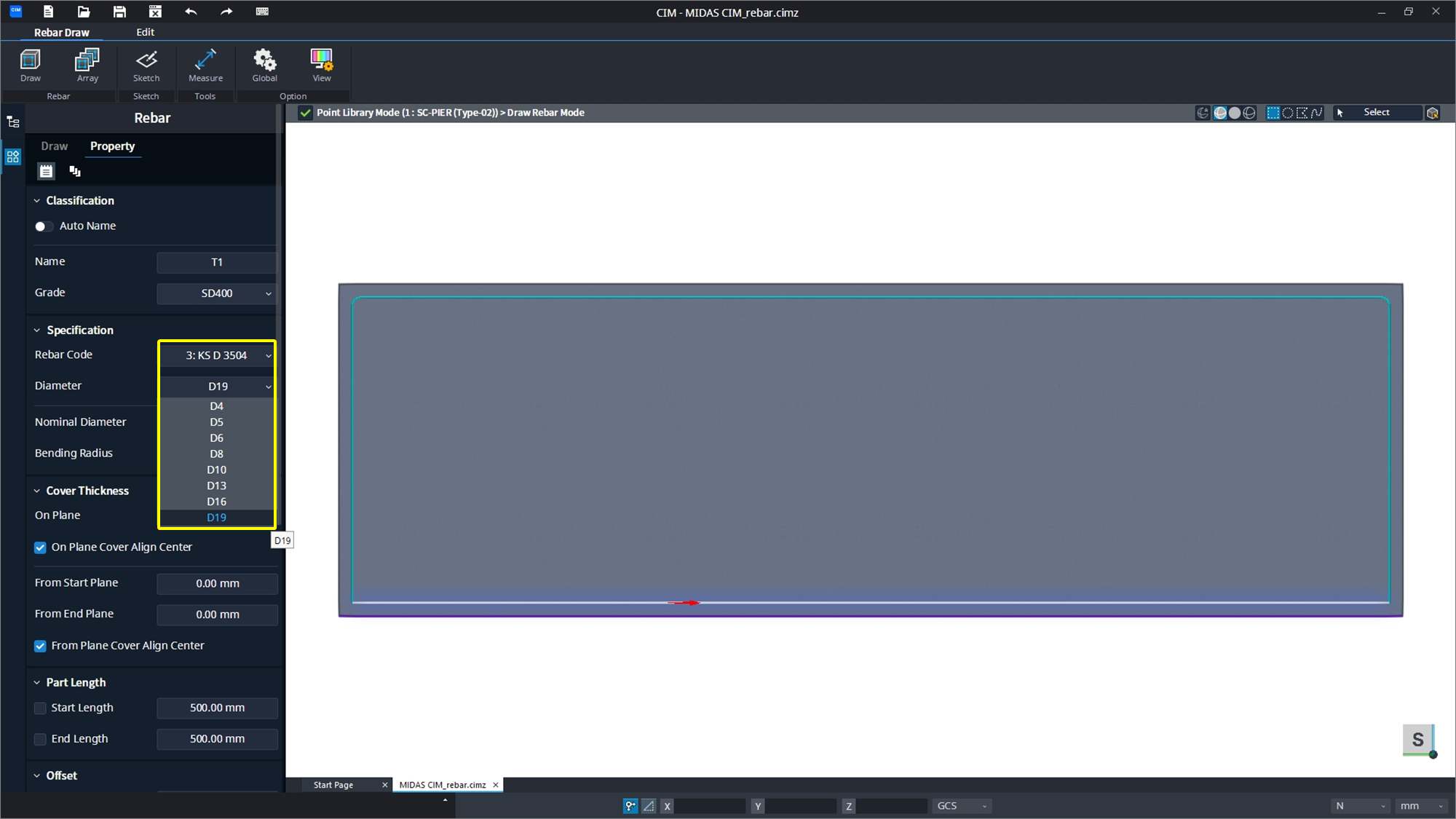

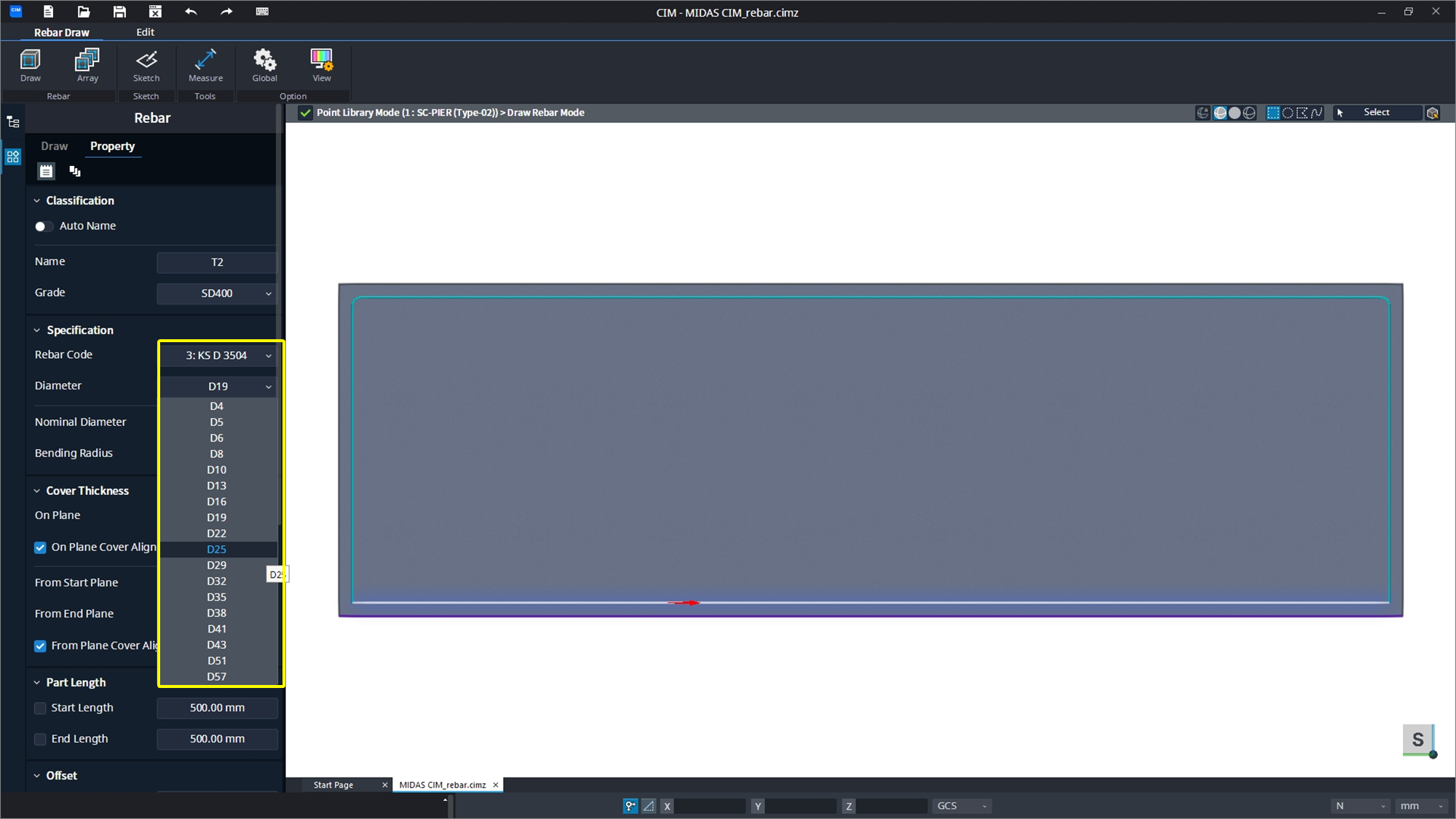

[Rebar] 철근 직경 Property가 고정되는 사항 개선

철근 모델링시 최초 입력한 철근 직경의 정보가 Draw 명령 재실행시 고정되는 사항을 개선하였습니다.

개선 전

개선 전

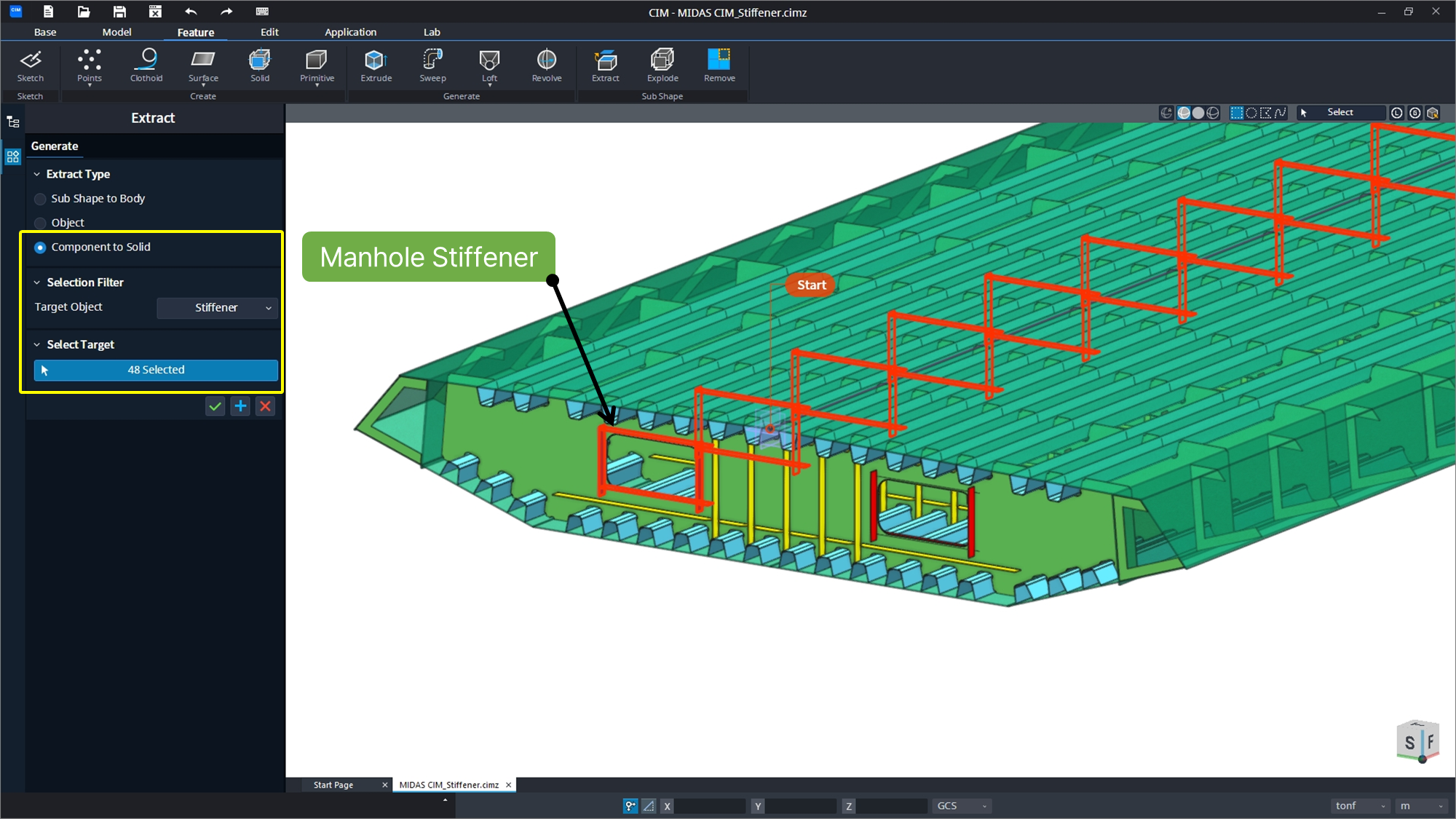

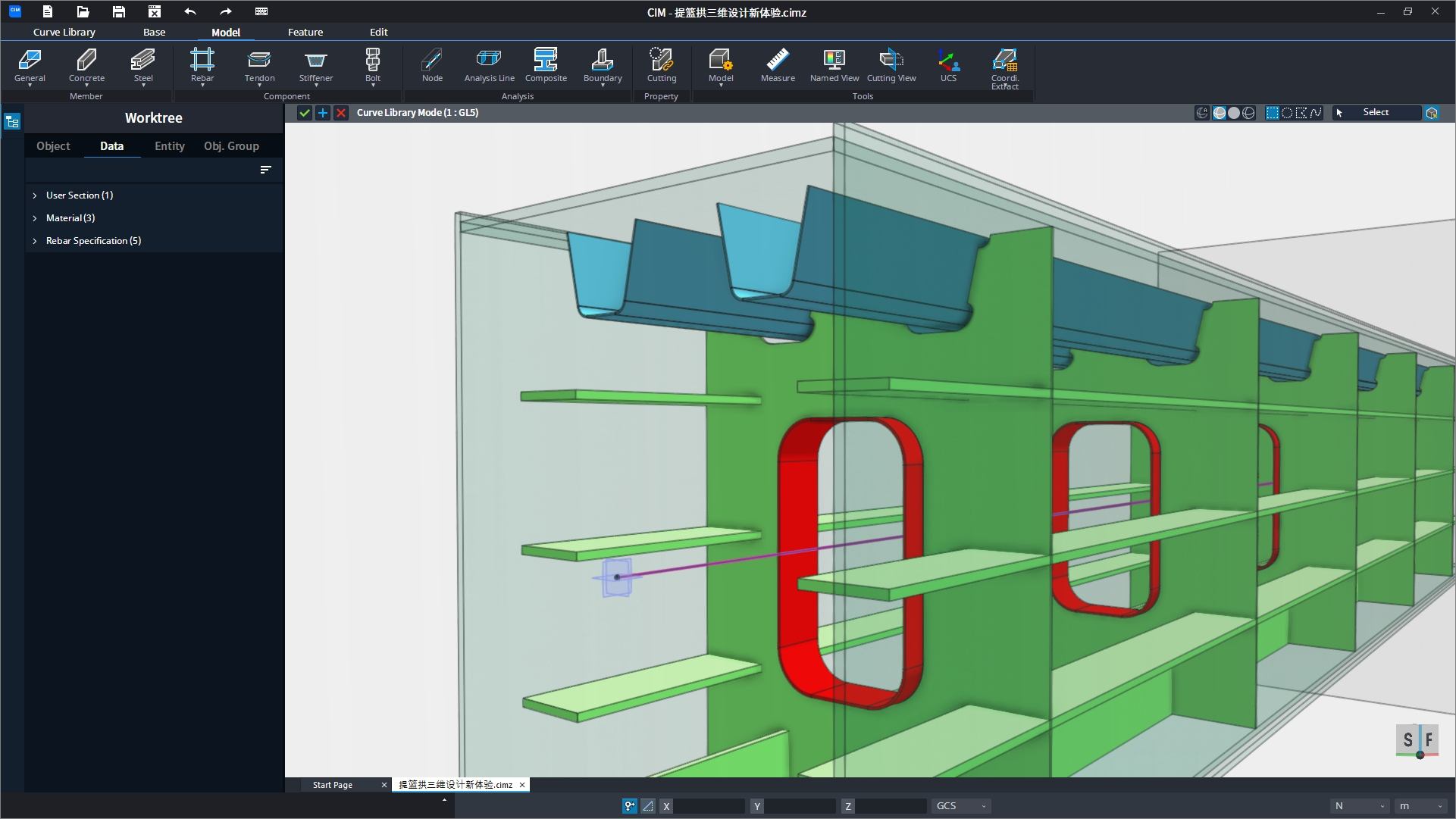

[Stiffener] 맨홀 스티프너 모델 객체의 Extract (추출) 기능 개선

CIM 모델의 일부 객체는 많은 데이터 처리를 위하여 그래픽 처리를 하고 있습니다. 이때 맨홀 스티프너의 경우 모델 객체의
활용을 위해 Extract(추출)를 할 수 있도록 기능 개선을 하였습니다.

CIM V200 Hotfix 3.0 버전은 중국 배포용으로 처리가 되었으며, Hotfix 4.0 은 한국 및 글로벌 버전으로 배포가 됩니다.

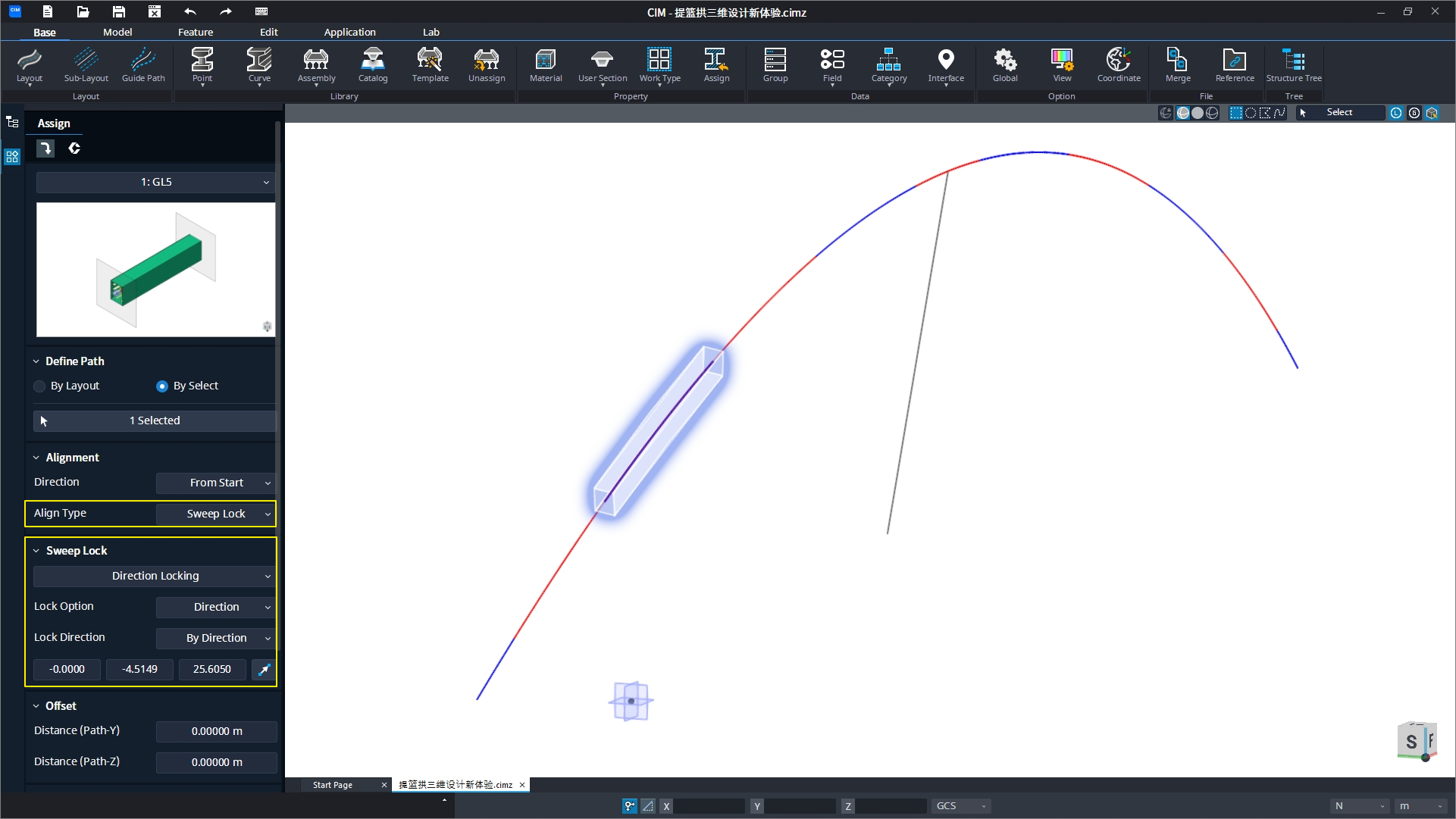

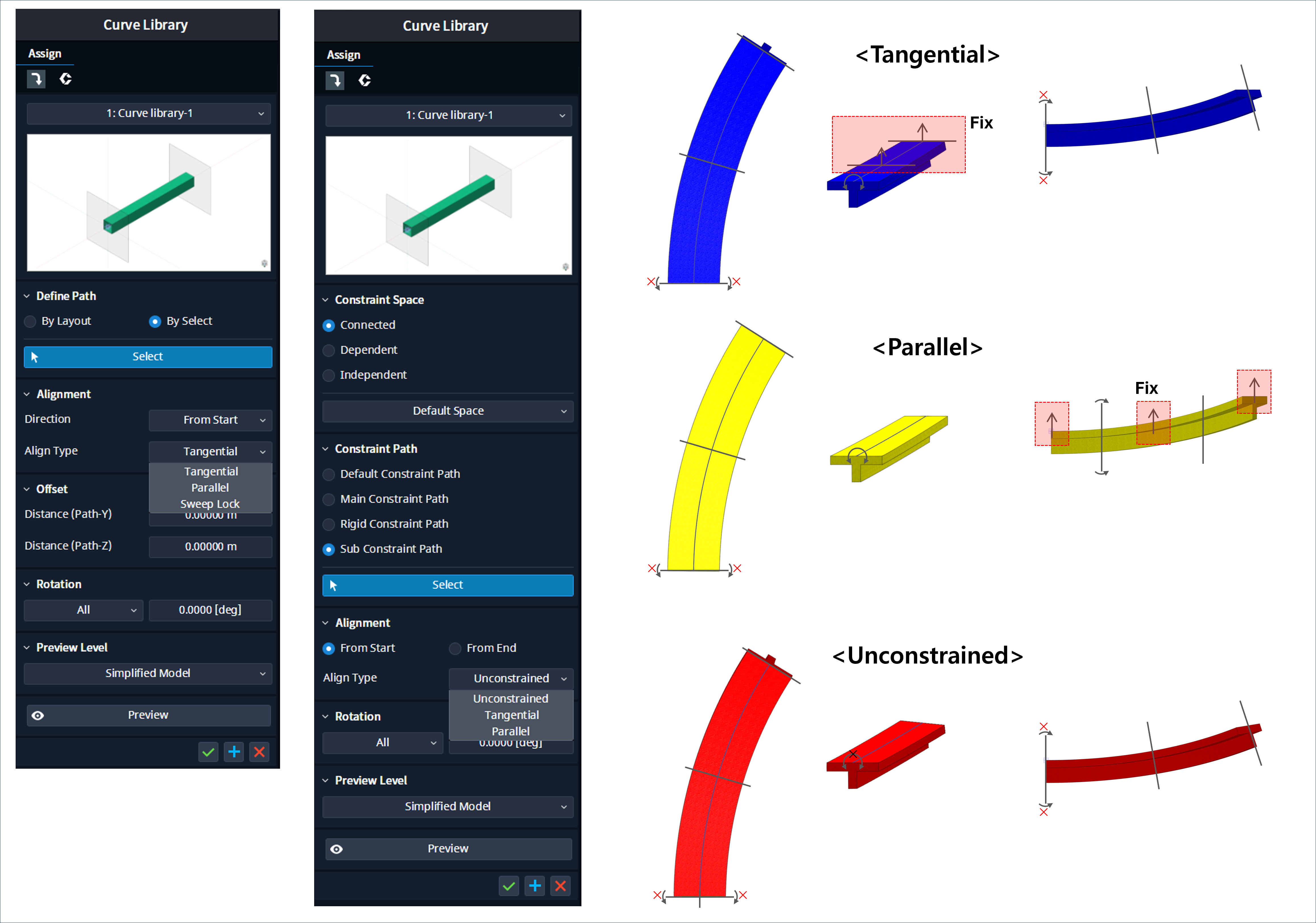

[Stiffener] Sweep Lock 옵션을 통한 할당 로직 개선

강 아치부재와 같은 곡선 형상을 갖는 부재는 경관설계에 따라 설계자 의도에 맞게 배치하기 위해 옵션을 다양하게
제공해야 합니다.
CIM V200에서는 Sweep Lock 옵션을 제공하여 경로와 방향 설정에 따라 부재 배치를 할 수 있으며, V200 Hotfix 4.0 에서는 곡선의 아치 리브를 정밀하게 배치할 수 있도록 할당 로직을 개선하였습니다. (중국 고객사 요청 대응)

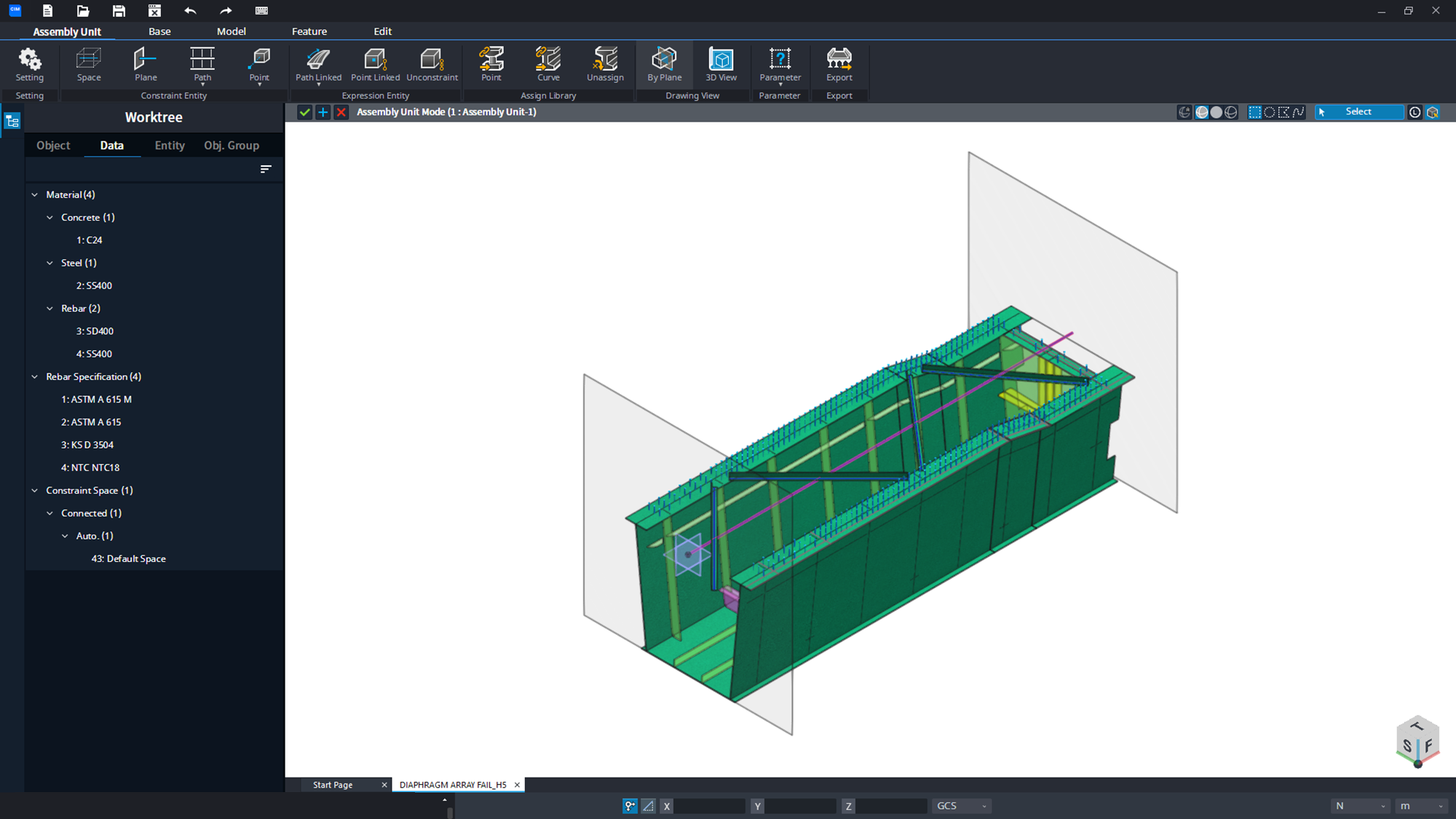

[Diaphgram] Plane Offset 설정이 되어 있는 Diaphram을 곡선 선형에 배치시 회전 방향 로직 개선

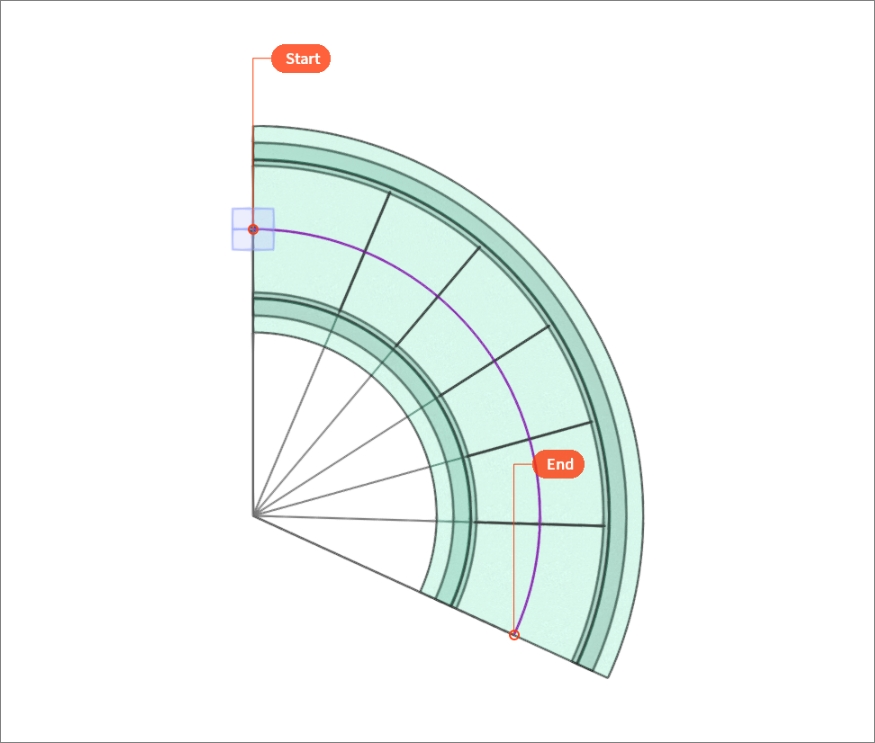

Curve Library Mode에서 모델링 된 Diaphgram은 Plane Offset 옵션의 입력된 값에 따라 시점 및 종점에서 일정한 간격을
유지하여 배치가 되어야 합니다.
이 때 회전되어 배치되는 방향은 Path의 Normal 방향으로 유지가 되도록 기본 배치 로직을 개선하였습니다.

[Stiffener Slot-Split] U형 단면을 가진 Stiffener에서 Slot-Split 기능 동작시 오류사항 개선

U형 단면을 다진 Stiffener 에서 Slot-Split 기능 동작시 오류사항이 확인되어 개선처리 하였습니다.

[Library Mode, 2D Plane] Library Mode에서의 도면 연동 오류 사항 개선

Library Mode 있는 모델에서 도면 연동을 한 경우 Base Mode로 저장하고 돌아오지 못하는 현상이 확인되어 개선 처리하였습니다.

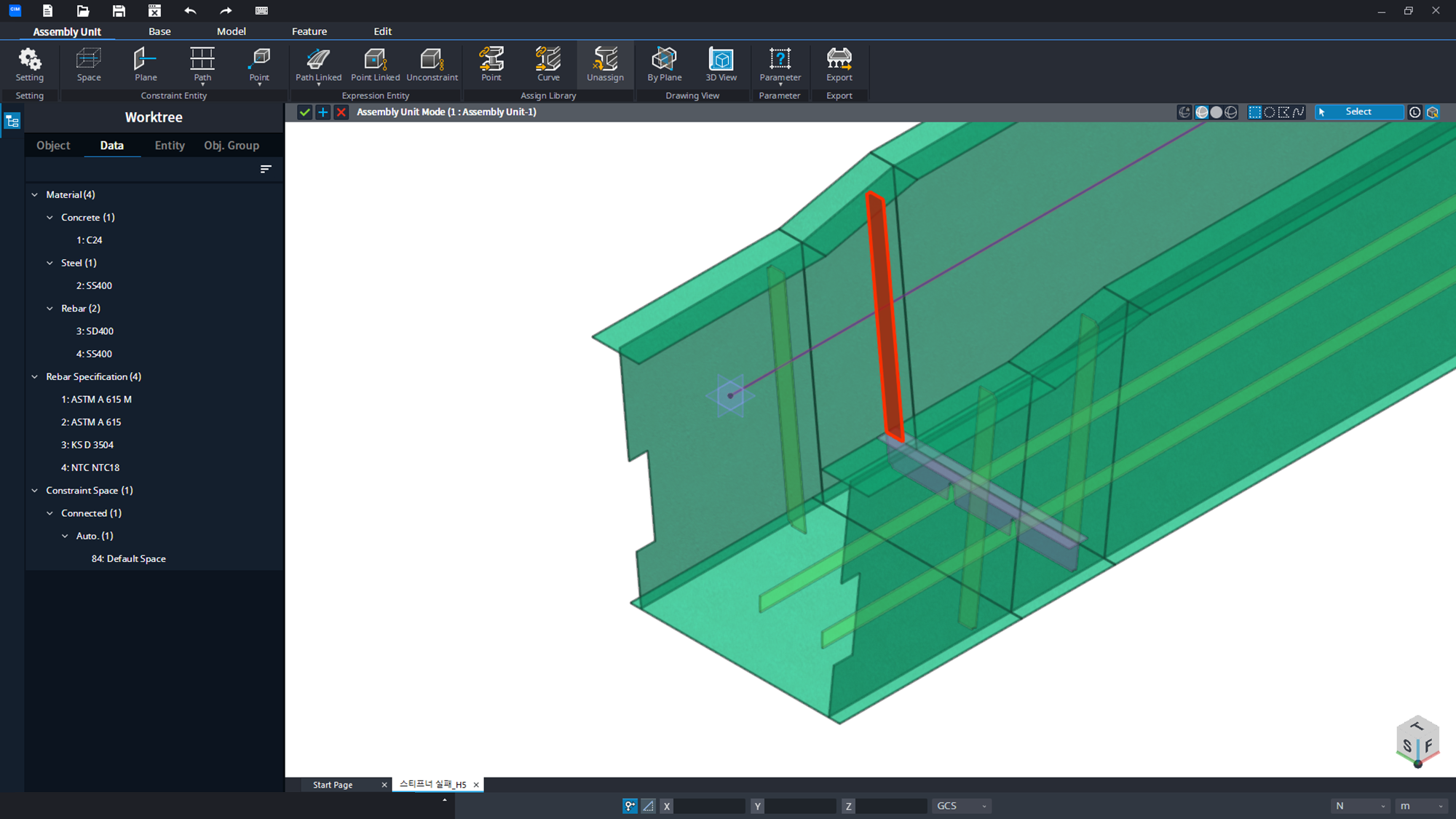

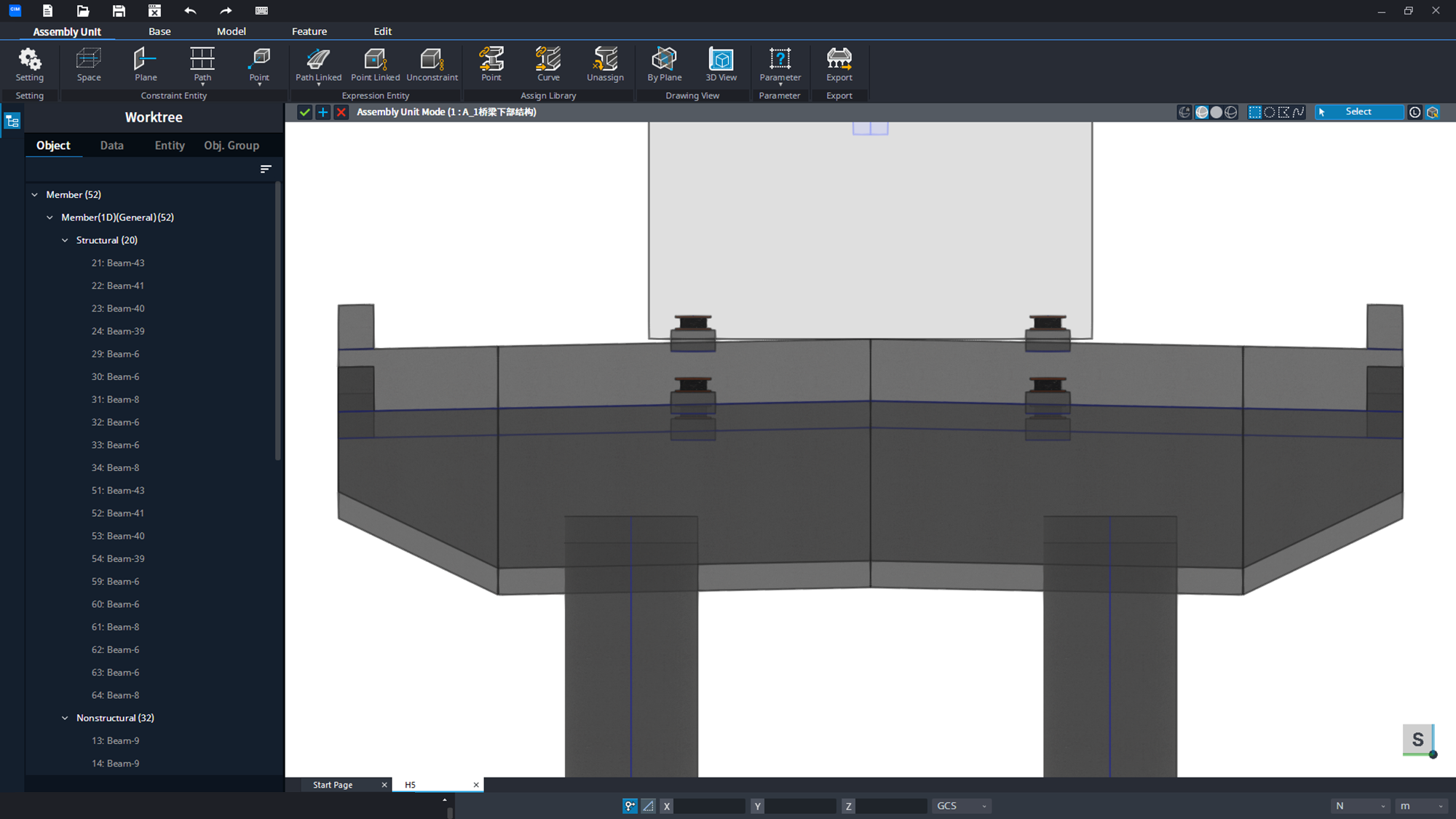

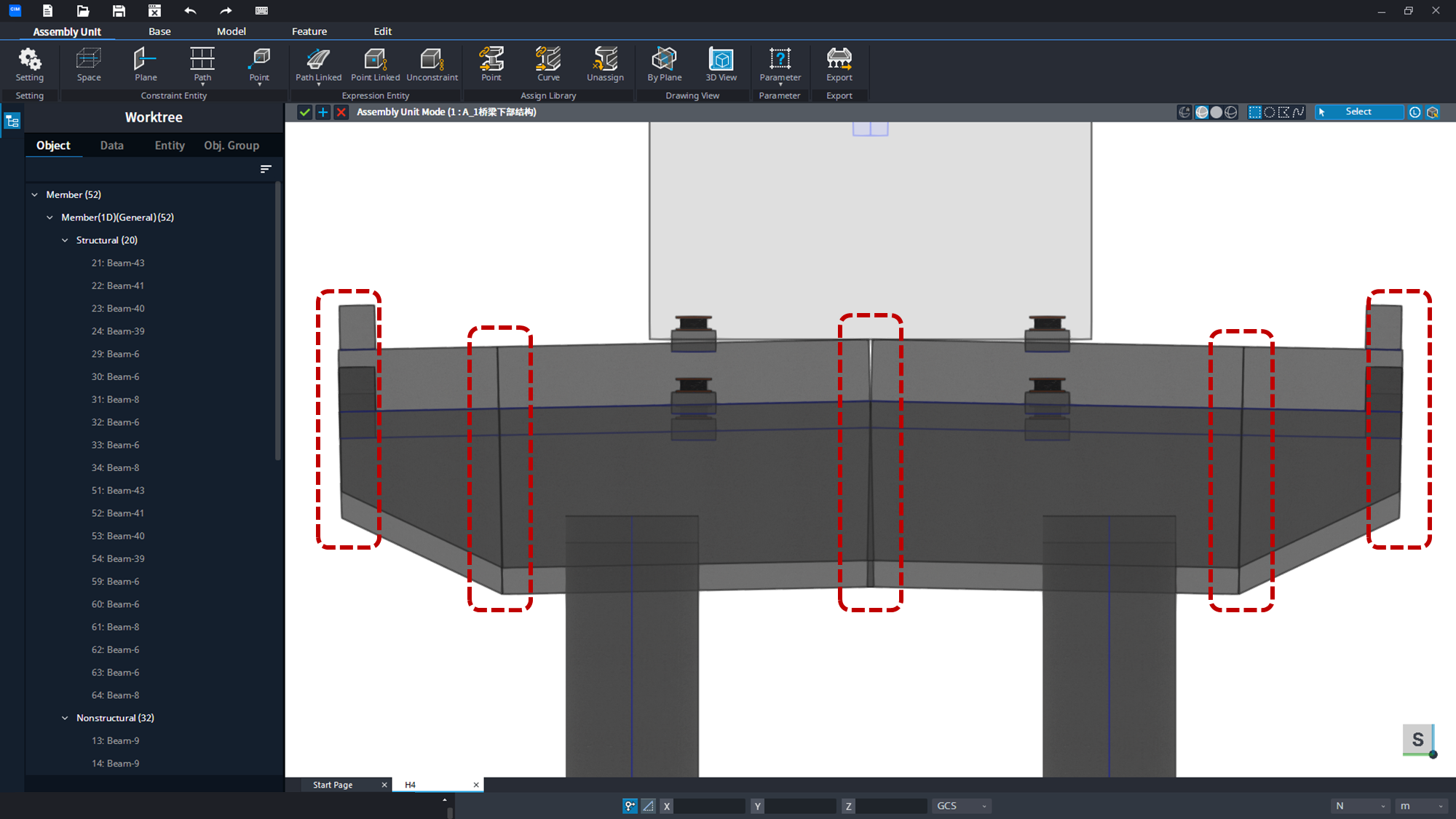

[Text Format] Assembly Unit Mode에서의 Text Format 구동 오류 개선

Assembly Unit Mode에서 Text Format을 이용한 배치 모델 구축시 Parameter 설정에 따라 모델 변경이 가능하도록
오류 사항을 개선하였습니다. (루마니아 고객사 요청 대응)

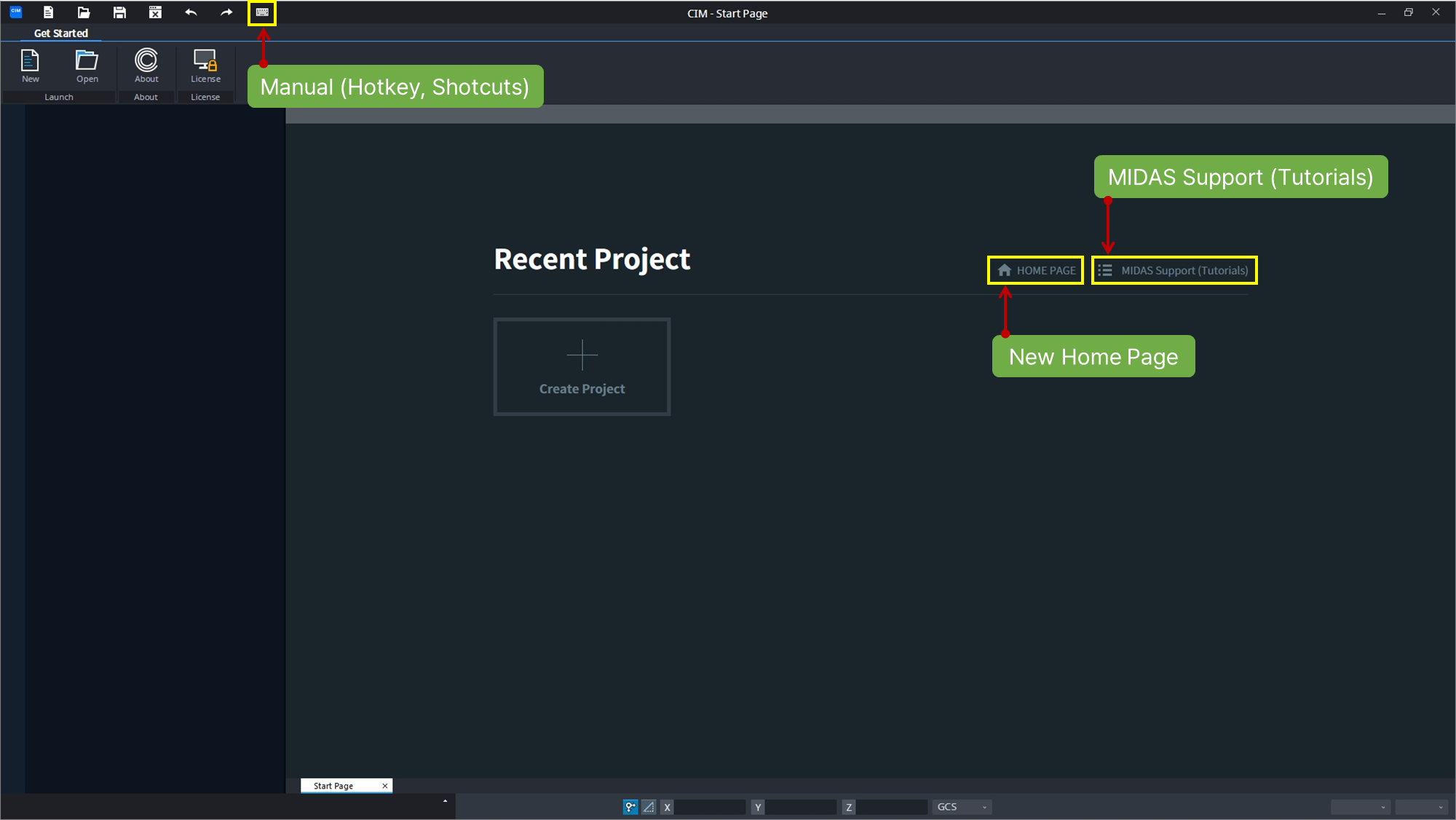

[Convinience] CIM 메인페이지 링크 연결 변경

제품 사이트 및 기술사이트에 있는 따라하기 페이지로 연결되도록 변경하였습니다.

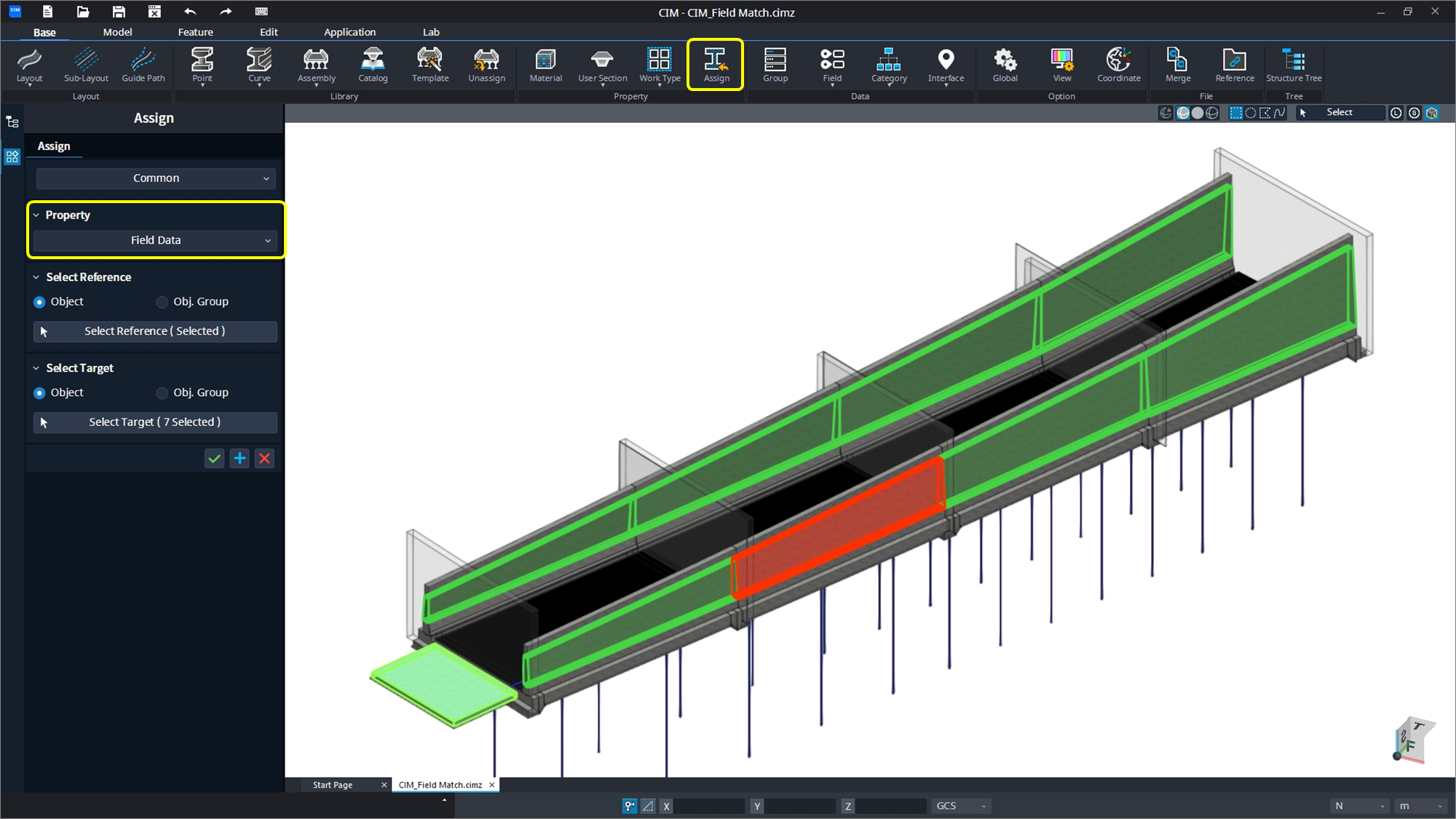

[Assign] Assign Property내 Field Data Match 기능 추가

속성 정보를 보다 편리하게 사용할 수 있도록 객체 간의 복사 매칭 기능을 추가하였습니다.

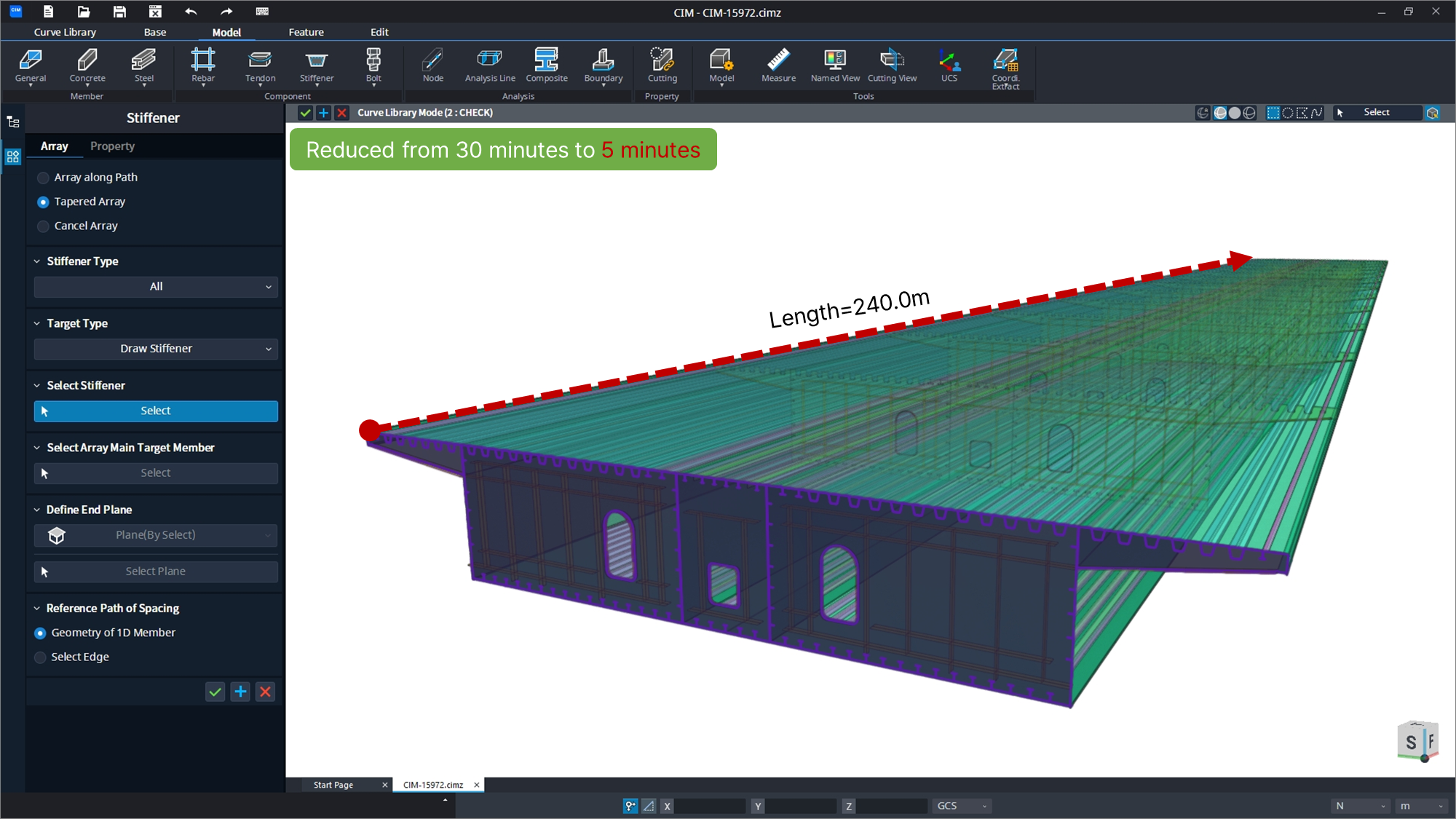

[Diaphgram 및 Stiffener] 변단면 배치시 요구되는 로직 계산 시간 개선

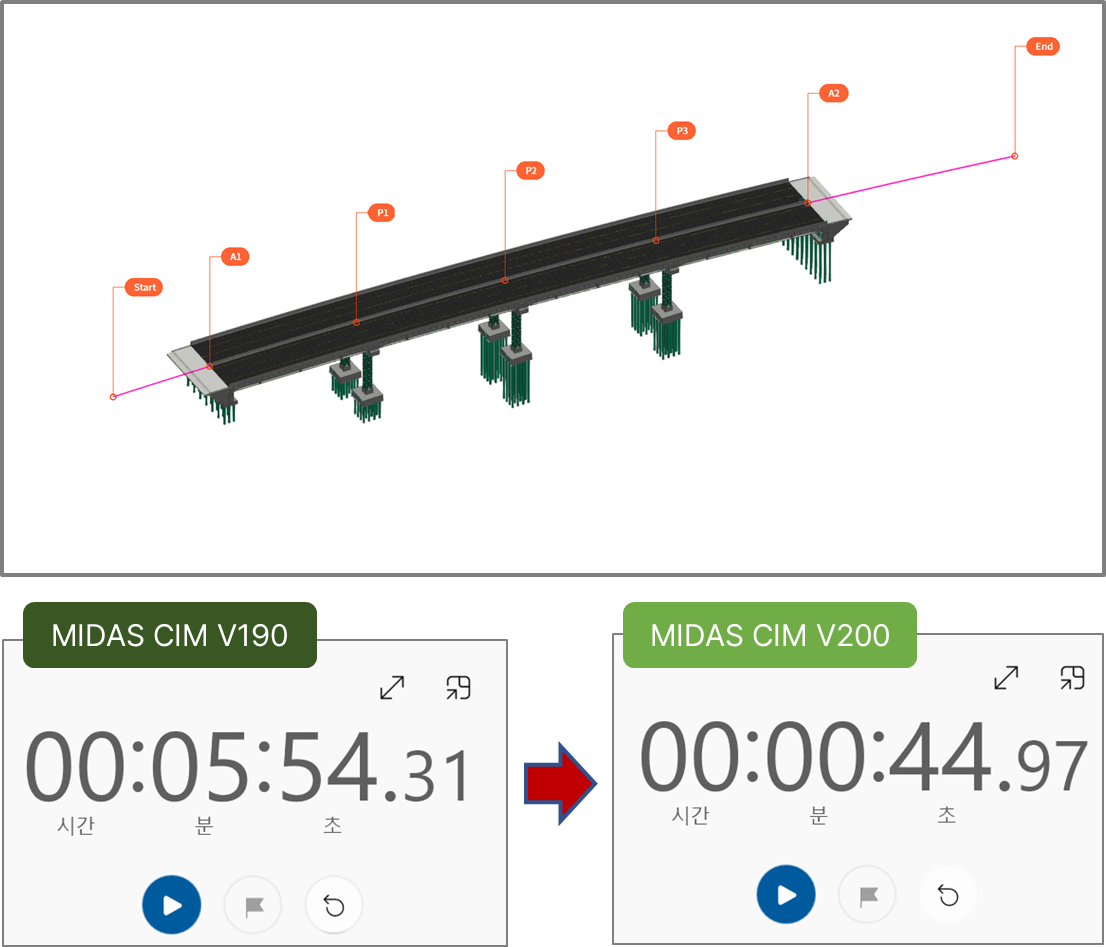

Stiffener의 Slot/Split 및 Array시의 Face Tracking 로직 개선을 통해 Array에 소요되는 시간을 획기적으로 단축하였습니다.

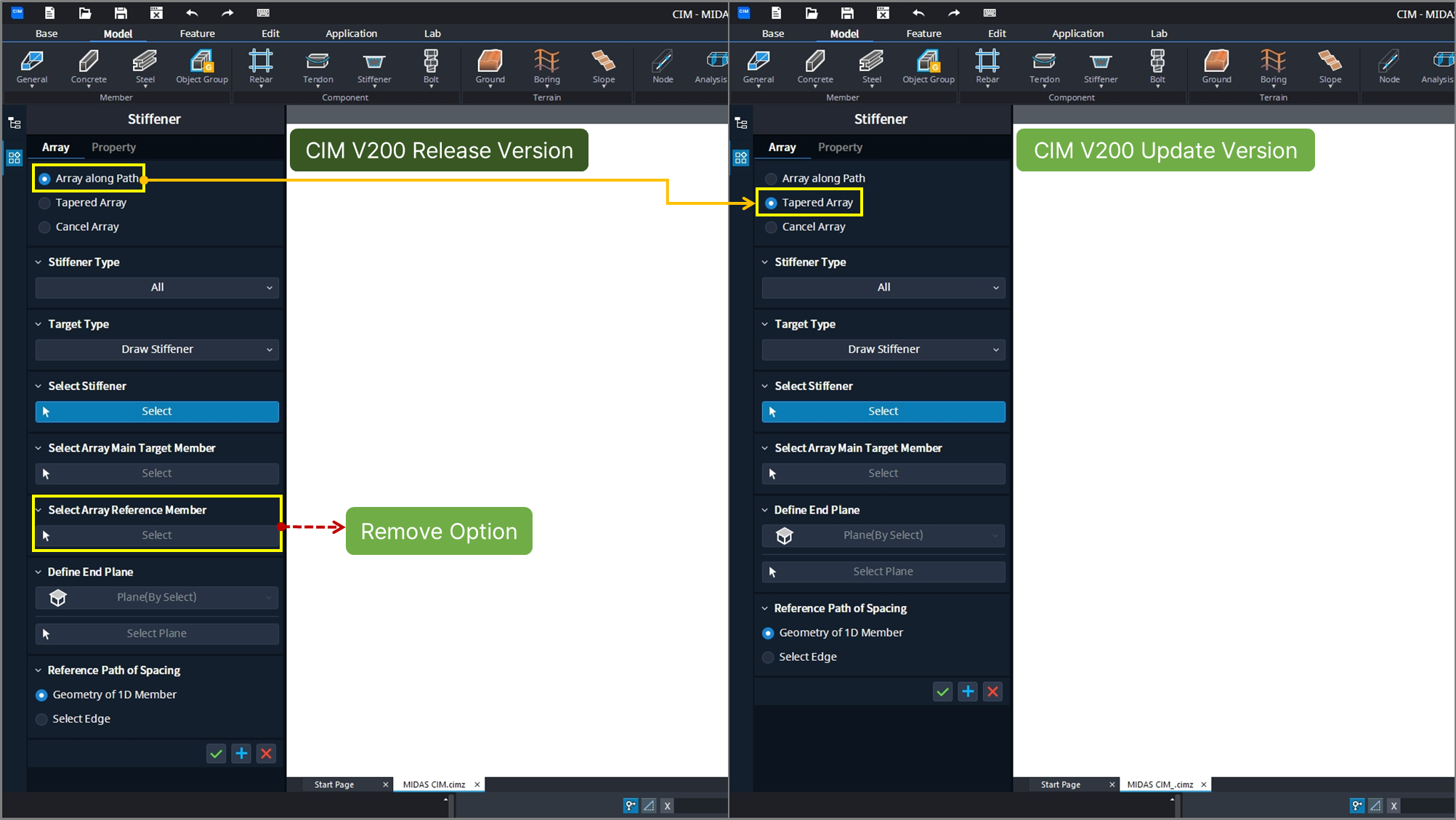

[Stiffener] Array(배열) 기능의 기본 설정 값 변경

Stiffener Array 기능의 기본 설정 값 변경 및 불필요한 선택 과정을 제거하여 편의성 개선을 하였습니다.

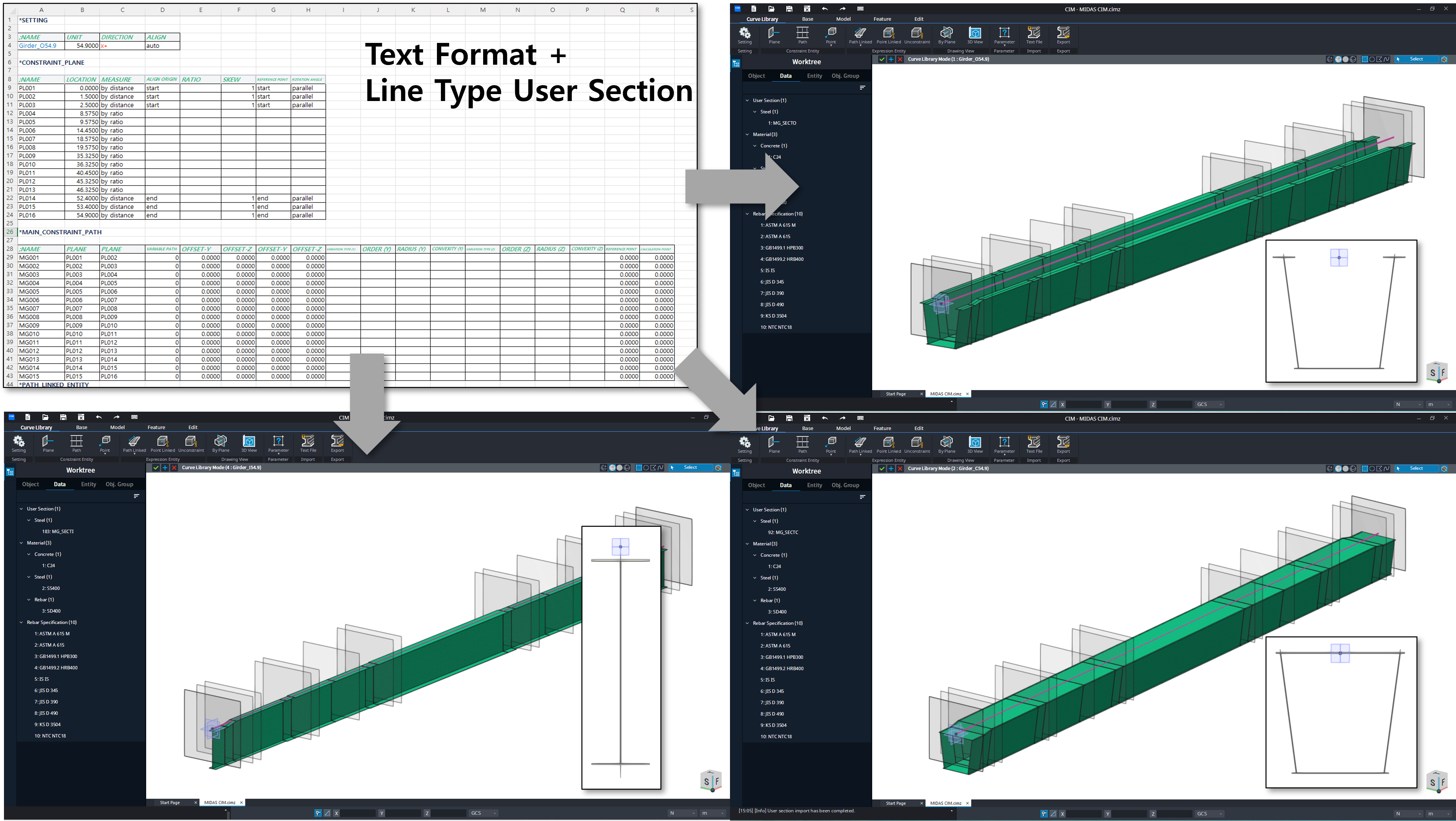

[Text Format] Line Type-User Section에 대한 Text Format 지원

CIM V200 의 신규 기능인 Line Type-User Section에 대해 Text Format을 이용한 모델 생성이 가능하도록 개선
되었습니다.

[Text Format]  Geographic Coordinate를 반영한 Text Format 지원

Text Format을 이용한 선형 생성시 Geographic Coordinate 옵션을 추가하여 토목 실좌표 입력이 가능하도록 개선하였습니다.
기존의 Text Format에서는 모델 좌표만 지원하여 실좌표 입력을 위해서는 좌표 변환 과정이 필요하였으나, 이번 개선 버전에서는 토목 실좌표를 이용한 선형 생성이 가능합니다.

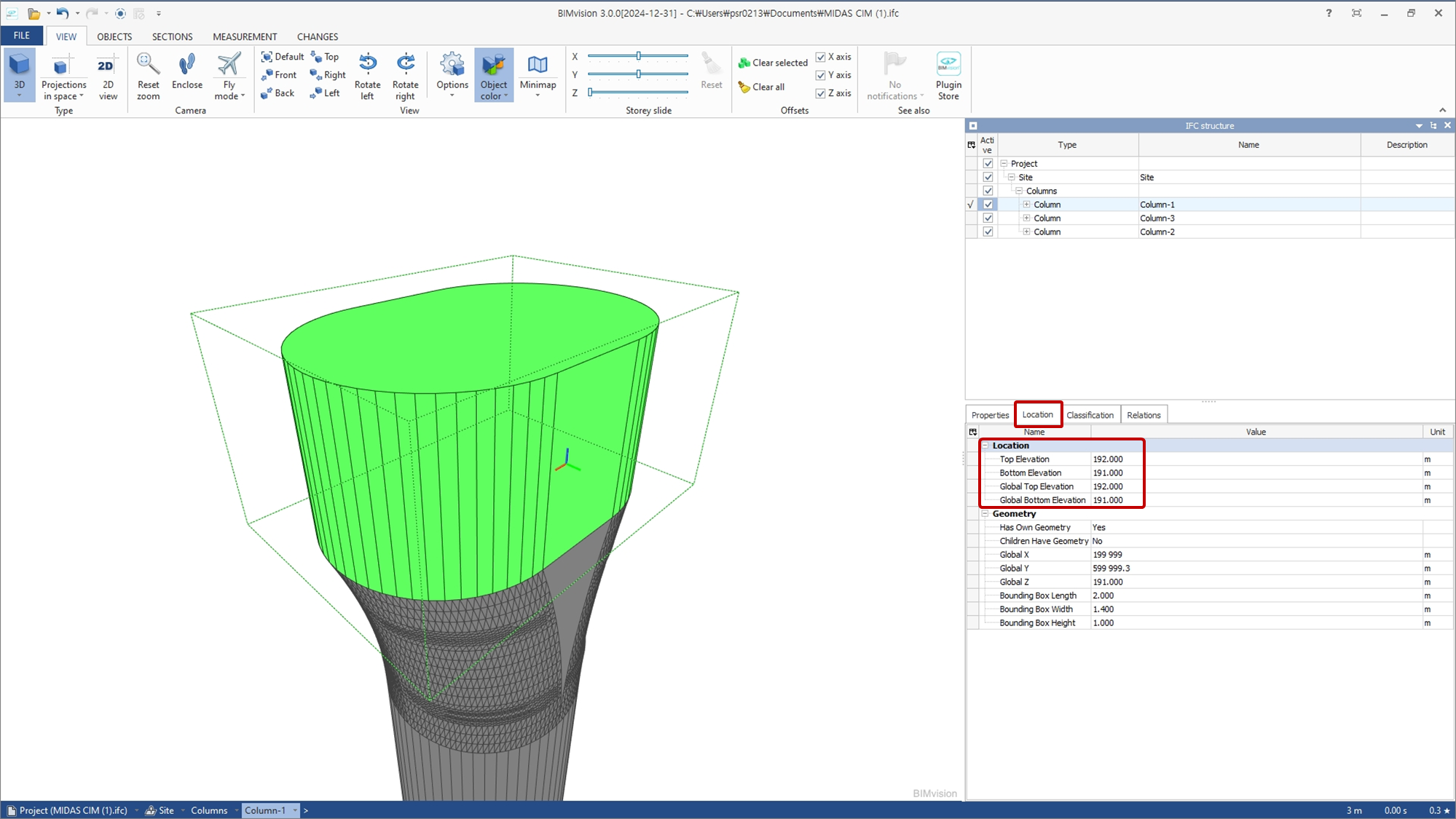

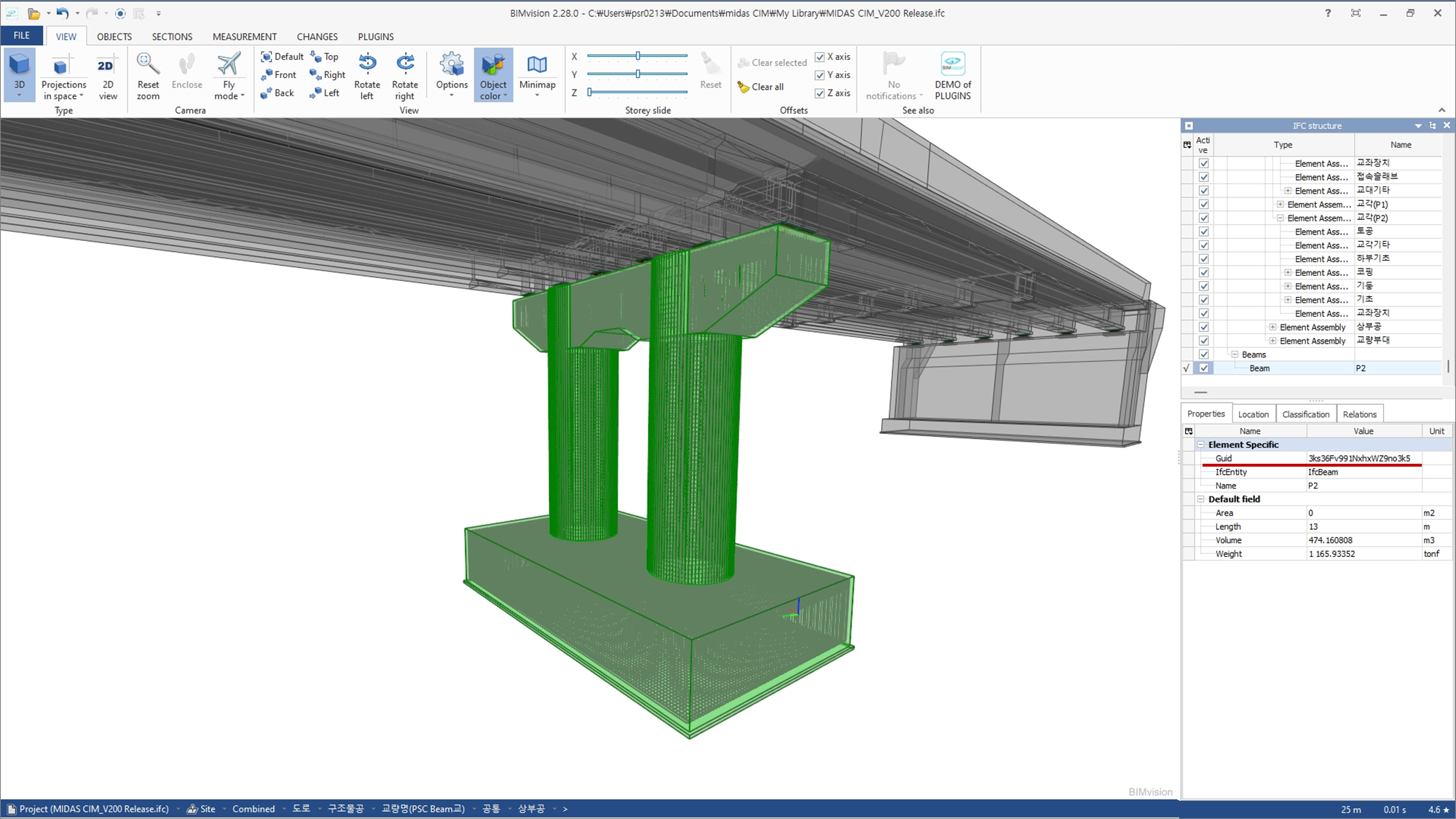

[IFC Import] 원점으로부터 떨어져 있는 IFC 객체를 원점 근처로 Import 할 수 있도록 개선 처리


 FAQ 문서 링크 : [CIM] IFC Import 옵션의 이해

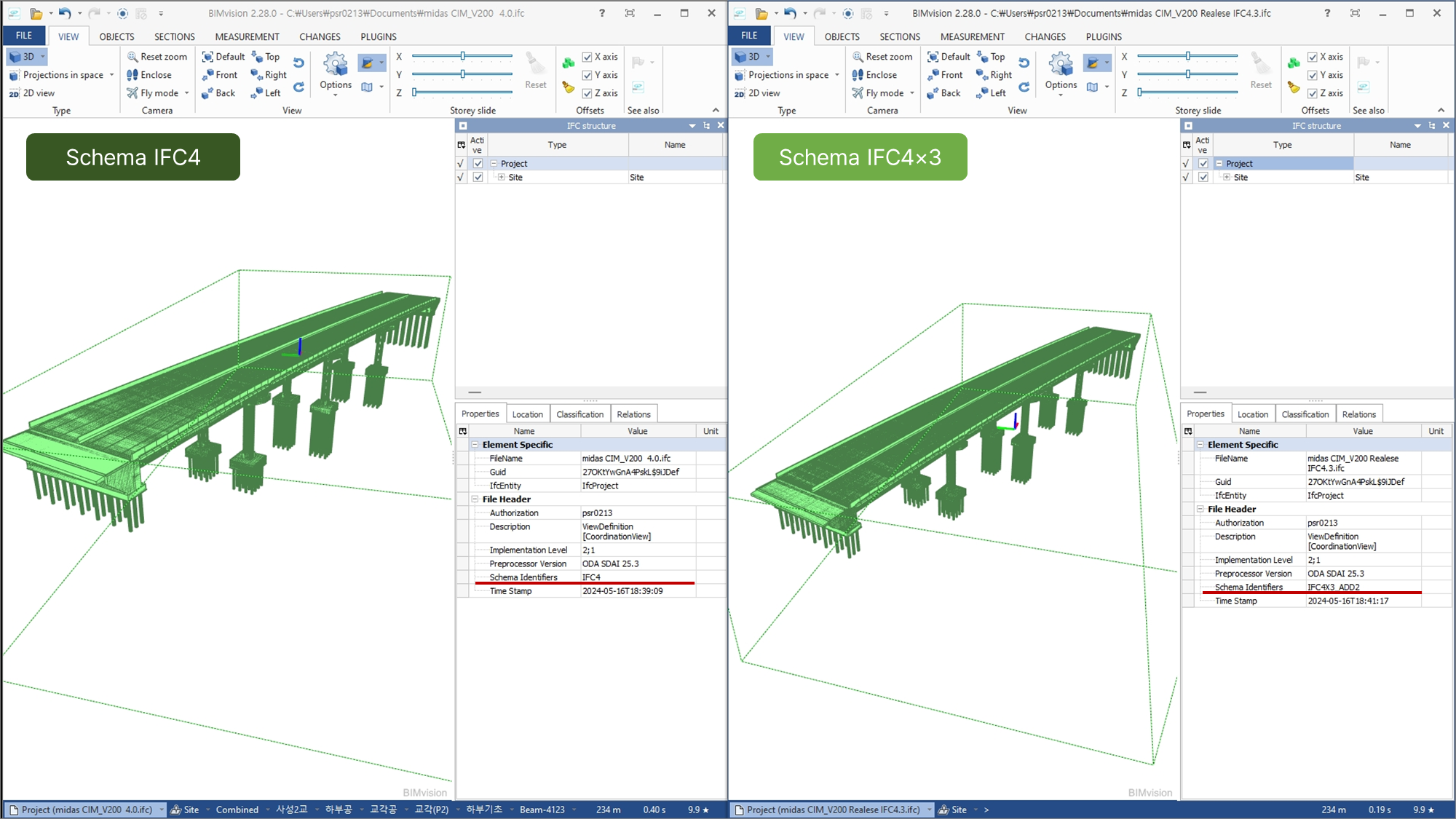

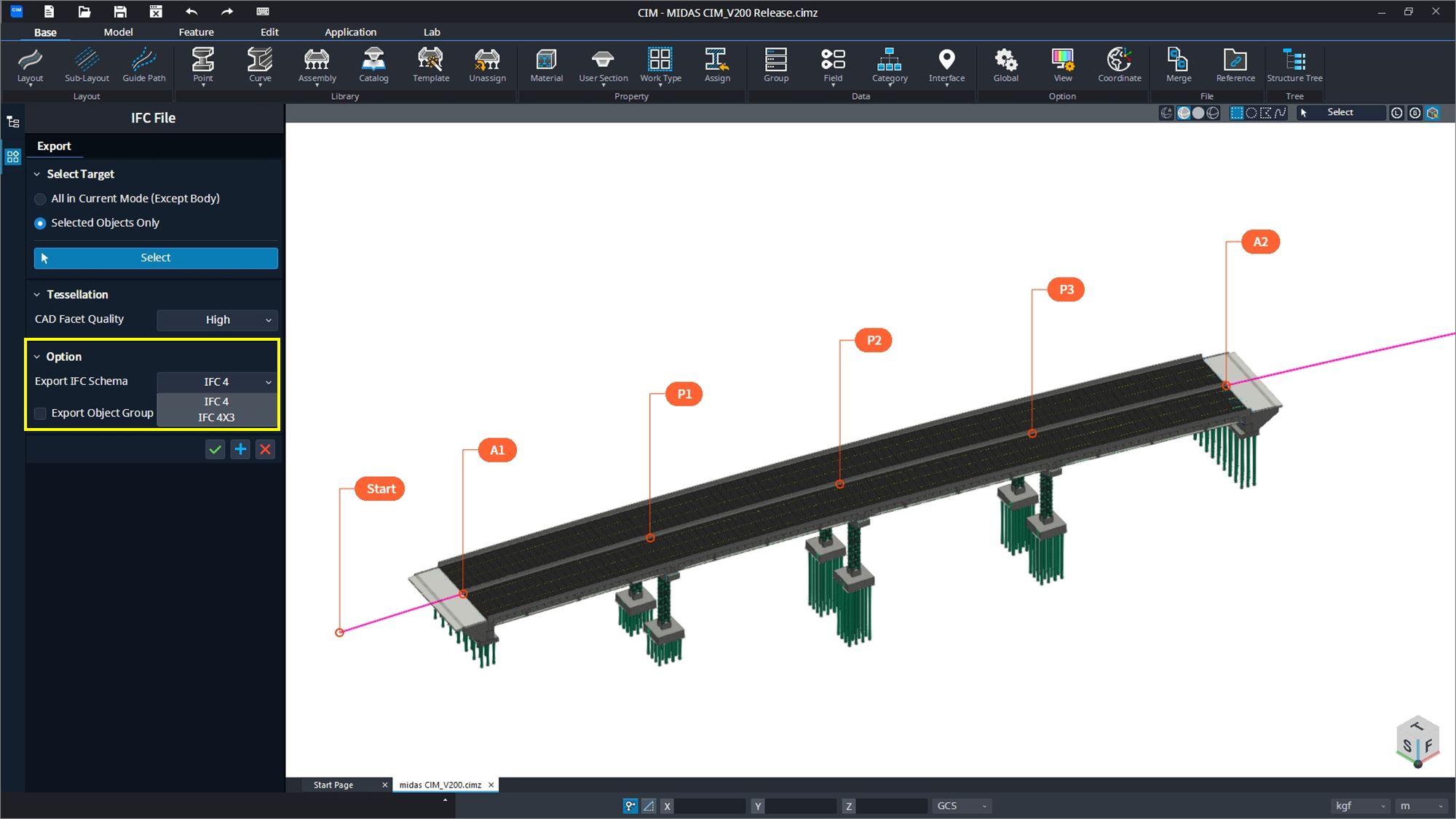

[IFC Export] 선형에 대한 IFC 4.3 Schema 추가

  선형 정보를 IfcAlignment 스키마로 Export 합니다.

[IFC Import] 한길아이티 AAbutPier에서 Export 된 철근 모델 Import 시 철근 누락 개선

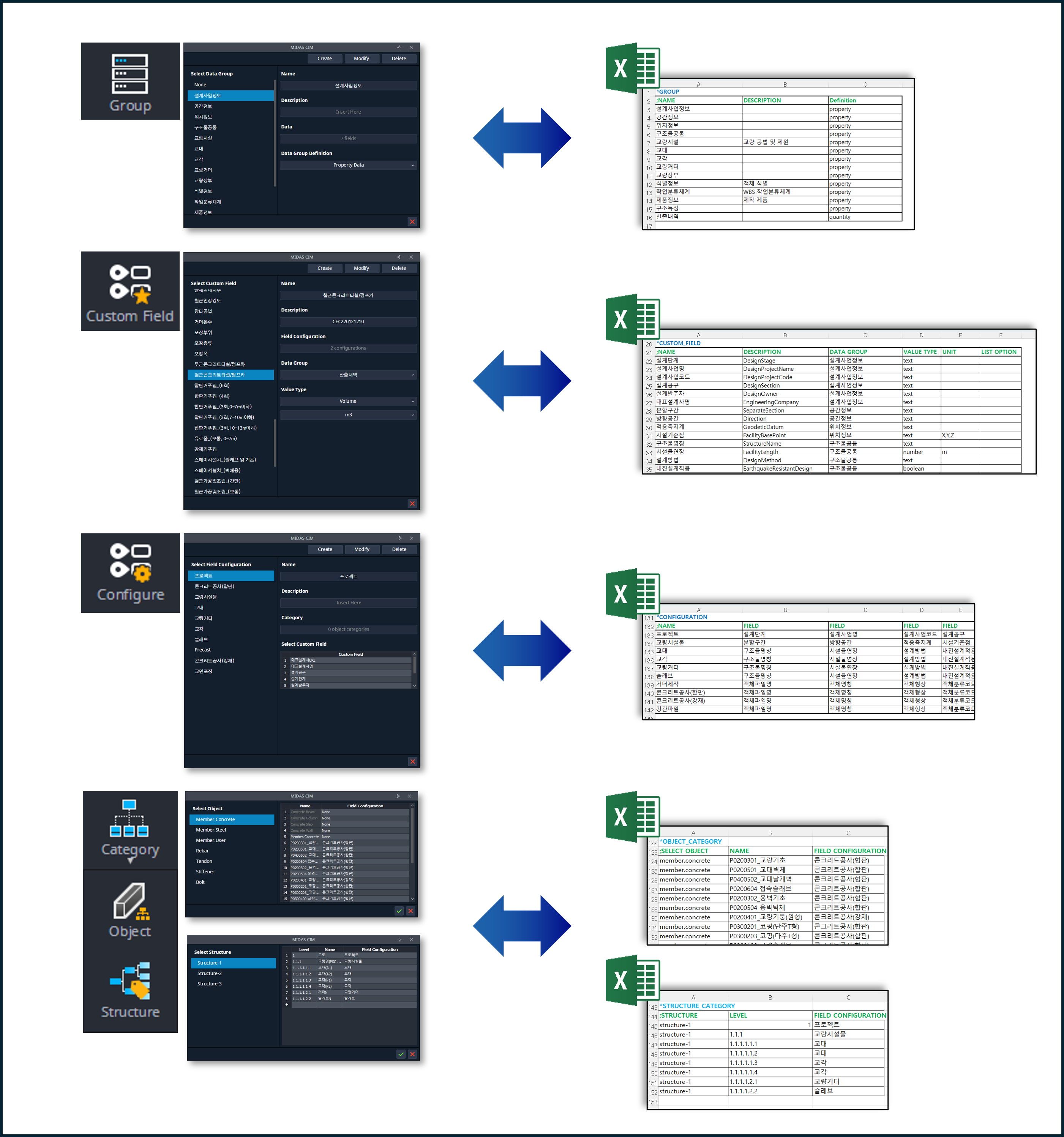

[Field Set] Export 기능 추가

  Field 설정 환경을 CSV파일 형태로 Export 하여 다른 CIMZ와 공유할 수 있습니다.

[Field Viwer] Excel 데이터를 복사/붙여넣기 시 빈 셀 고려할 수 있도록 개선

  Excel의 복사된 셀 범위에서 빈 셀을 포함하여 붙여넣기 되도록 개선하였습니다.

[Convinience] CIM Start Page에서 국문 및 중국어 CIMZ 파일 열기 처리 개선

[Rebar Modeling] 철근 Draw Mode 및 Property 창에서 Apply 버튼 누락 결함 개선

[Curve Library] Curve Library Assign의 Alignment Direction UI동작 개선

  Alignment Direction 변경에 따른 Define Path 선택 해제 되지 않도록 개선하였습니다.

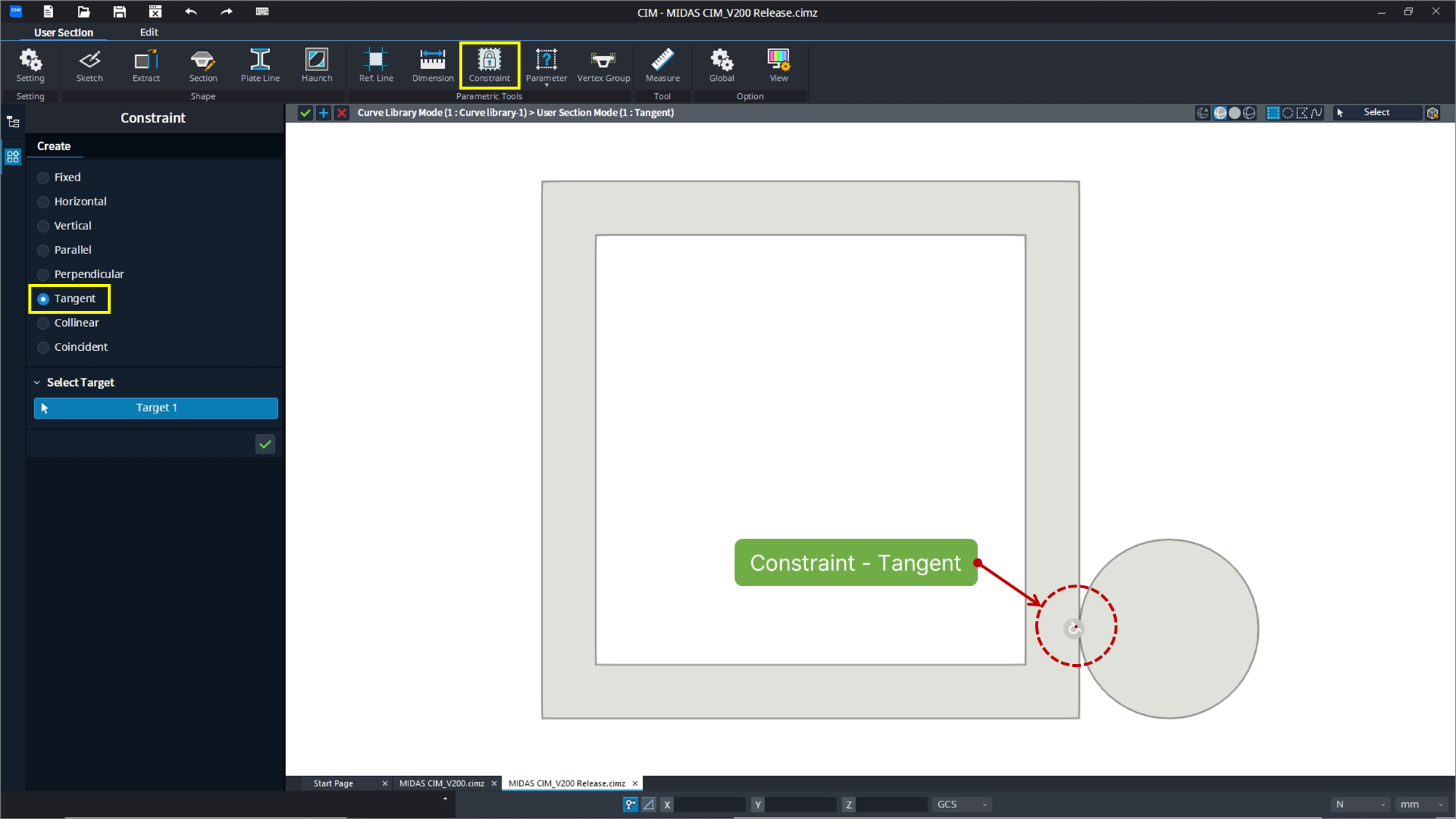

[User Section Mode] Template Section 생성 시 기능 동작 간소화

  기존 : Section 제원 입력 → Inset 버튼 클릭 → 모델링 화면 클릭 → Section Add 버튼 클릭
  개선 : Section 제원 입력 → Inset 버튼 클릭 → 모델링 화면 클릭(자동 Section Add)
