개요
- 에지와 에지가 교차하는 지점에 필렛을 생성하거나 모따기를 적용합니다. 에지들이 작업평면 상에 존재하고 있는 경우에만 필렛이나 모따기가 생성됩니다.
방법
선 필렛

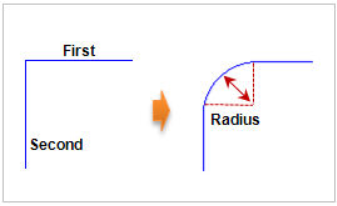

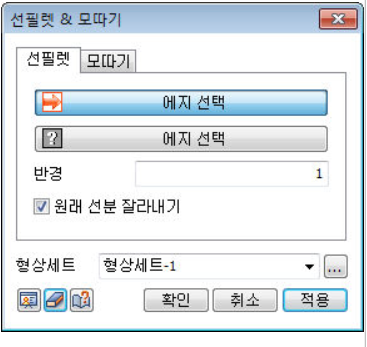

필렛을 적용하고자 하는 작업 평면 상의 두 개의 에지를 선택하고 반경을 입력합니다. 적용된 선필렛은 하나의 와이어 타입으로 생성됩니다.
원래 선분 잘라내기
필렛이 적용된 부분의 바깥쪽을 에지를 삭제 합니다.
선택한 에지가 원호이거나 원인 경우에는 삭제 되지 않습니다.
모따기

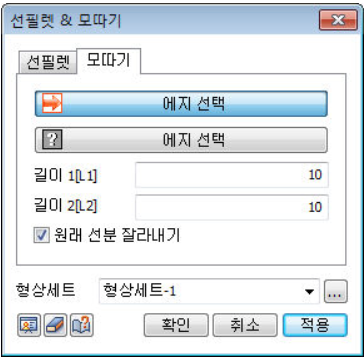

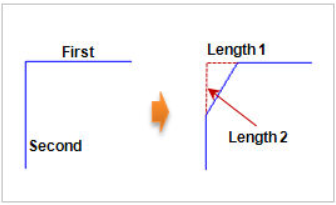

모따기를 적용하고자 하는 작업 평면 상의 두 개의 에지를 선택하고 길이를 입력합니다. 적용된 모따기는 하나의 와이어 타입으로 생성됩니다.
원래 선분 잘라내기
모따기가 적용된 부분의 바깥쪽을 에지를 삭제 합니다
형상세트
생성한 필렛이나 모따기 에지를 원하는 형상세트에 등록 합니다. 이 때 사용자가 원하는 대로 형상세트의 이름을 지정할 수 있습니다.
