Easy Capture Generator

Intro

이 플러그인은 출력을 위한 설정 값을 DB 형태로 저장하여 간편하게 출력할 수 있도록 도와줍니다. 여러 개의 설정을 하나의 DB로 저장 가능하며 설정된 내용을 다중으로 출력도 가능합니다.

Version

Applicable Standards

Benefits of this plugin

계산서나 보고서를 작성하기 위해 출력을 하려면 매번 반복되게 설정을 입력했어야 합니다. 중간에 모델링이 변화하거나 출력했던 결과물이 마음에 들지 않았을 경우 오랜 시간을 투자하여 작업을 반복했어야 합니다. 하지만, 플러그인에서는 사용자가 설정한 데이터를 저장하여 모델링이 변경되어도 재설정을 하지 않고 미리 입력된 설정을 그대로 사용 할 수 있게 됩니다. 또한 비슷한 설정을 하나로 묶어 여러 하중 Case를 적용하여 다중으로 출력하여 작업 속도적인 측면과 획일화된 출력물이 나오게 하여 사용자의 오류 또한 줄일 수 있게 하였습니다.

How to use this plugin?

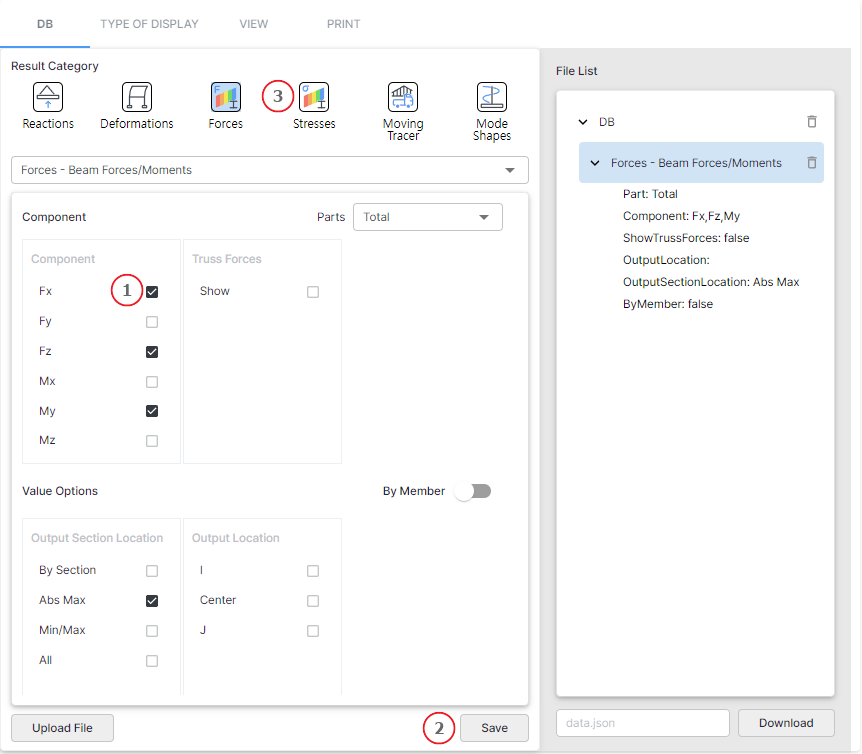

1. DB Tab에서 저장할 DB를 선택합니다.
이때 Component는 복수로 선택이 가능하며, 나머지 Option들은 단일 선택만 가능합니다.

2. Save 버튼을 눌러 저장합니다. File List Work Tree에서 입력된 정보를 확인합니다.

3. 추가적으로 저장할 DB를 선택합니다.

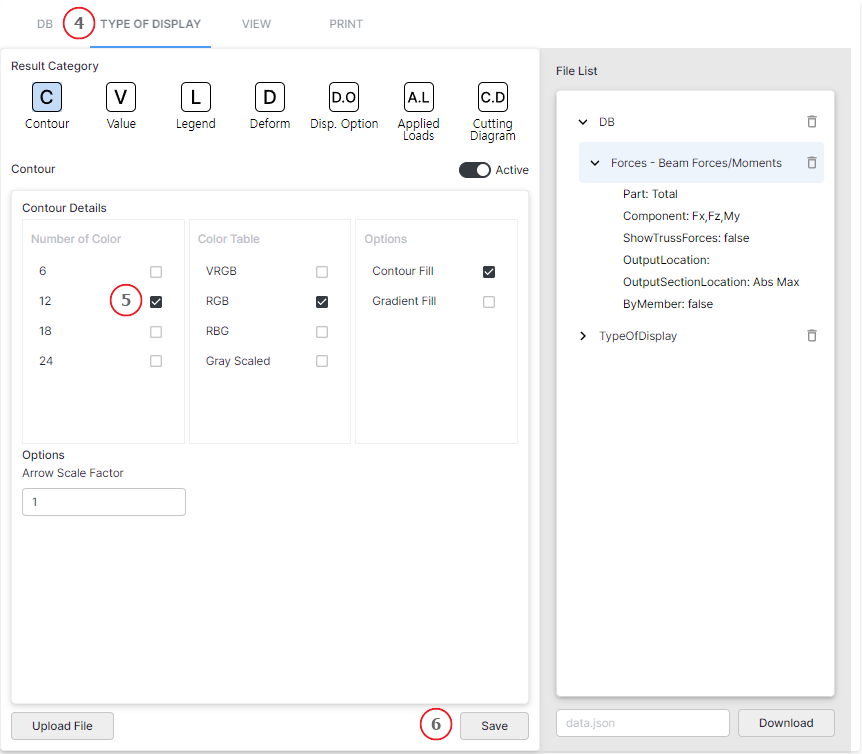

4. DB에 대한 정보가 모두 저장되었으면 Type of Display Tab으로 이동합니다.

5. Type of Display Tab에서 DB Tab과 마찬가지로 Option들을 선택합니다.

6. 선택이 완료된 후 저장 버튼을 누릅니다.

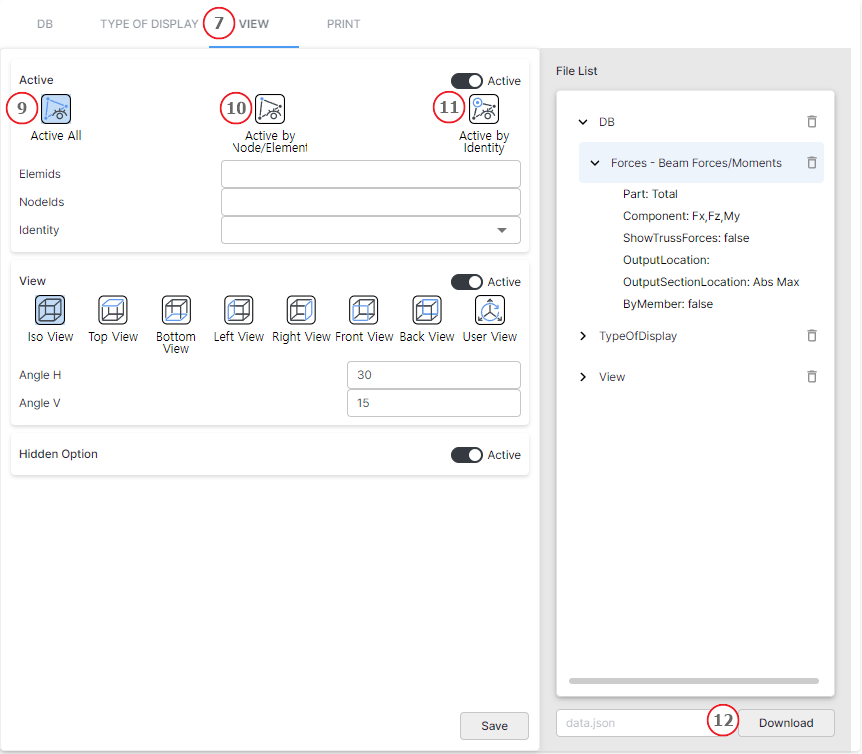

7. View Tab으로 이동합니다.

8. View Tab에서도 사용자가 원하는 설정으로 선택하여 저장합니다. 이때 Active Type에 따라 다음과 같이 설정합니다.

9. Active All : 전체 모델링을 출력하며, Active all 버튼을 누르면 적용됩니다.

10. Active by Node/Element : 모델링 중 일부 선택된 부분만 출력하며, 선택 방법은 모델링에서 출력할 요소를 선택 후 플러그인에서 Actove by Node/Element 를 선택합니다.

11. Active Identity : Structure Group에 정의되어 있는 부분을 출력하며, List에서 출력할 Group을 선택합니다.

12. DB/ Type of Display / View의 모든 정보가 저장이 되면 Download 버튼을 눌러 Json 포맷으로 저장할 수 있습니다.

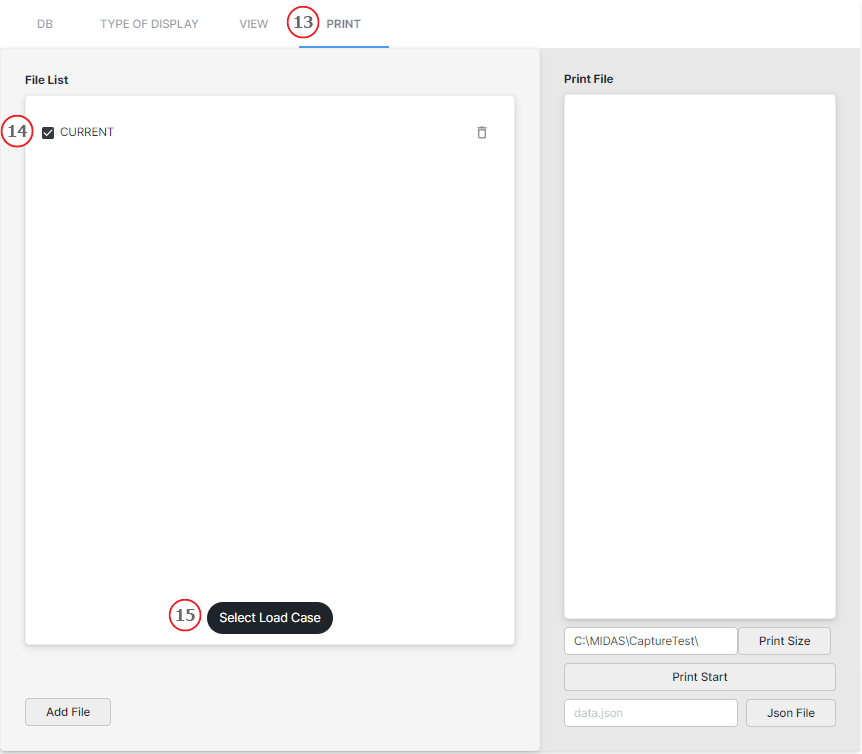

13. Print Tab으로 이동한 후 File List에서 저장된 DB를 확인합니다.

14. Current의 경우 사용자가 플러그인을 실행 후 입력한 최신 정보로 저장되어 있으며, 이전에 저장한 DB를 사용하고 싶을 경우 Add File 버튼을 눌러 File을 불러옵니다.

15. 출력할 File 을 선택 후 Select Load Case 버튼을 누릅니다.

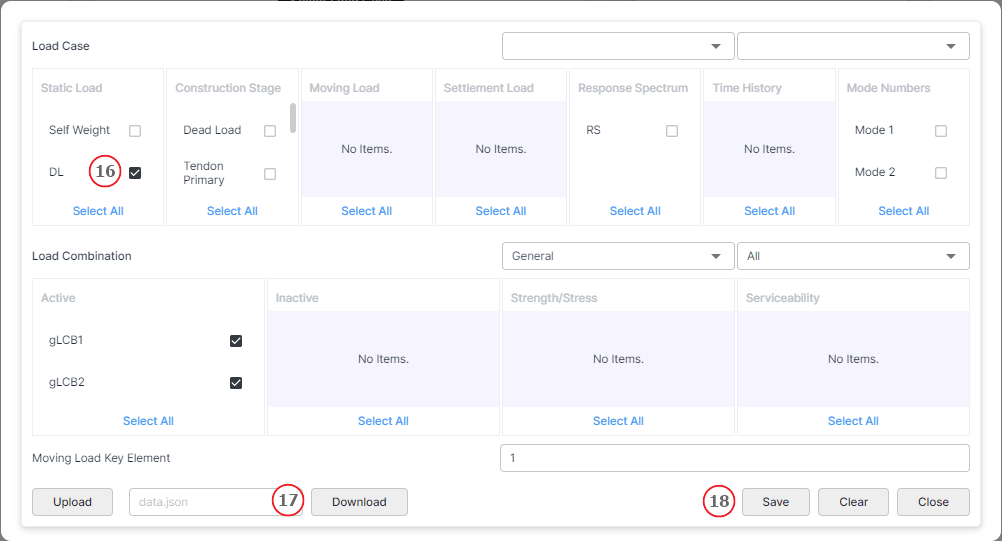

16. Load Case 선택 창이 열리면 출력을 할 Load Case를 선택합니다. 추가로 Load Case도 복수로 데이터가 선택 가능합니다.

17. 선택한 Load Case도 저장이 필요하다면 Download Button을 눌러 Json 형태로 저장하고, Upload를 통해 이전 설정을 불러옵니다. 단, Load Case의 경우 저장한 DB와 다른 모델링에서 불러올 경우 없는 Load Case Name은 출력되지 않습니다.

18. Load Case의 입력을 완료했으면 Save 버튼을 눌러 저장합니다.

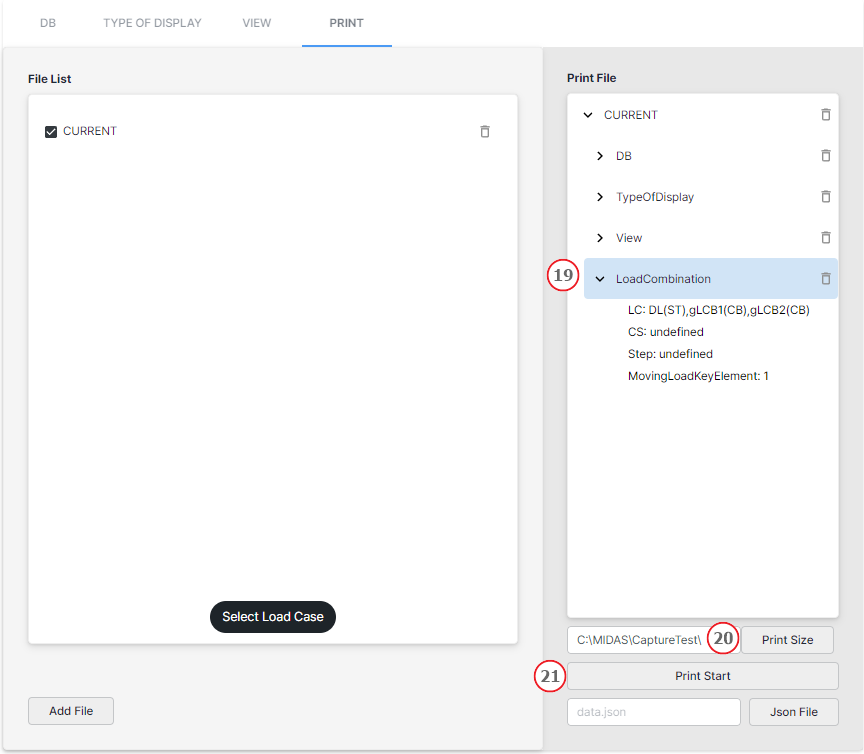

19. 저장된 파일은 플러그인 우측 Print File Work Tree에서 확인할 수 있습니다.

20. 마지막으로 Print Size 버튼을 눌러 출력할 Size를 입력합니다. 이때, Size는 픽셀 단위로 사용자의 컴퓨터 환경에 따라 조정하여야 합니다.

21. Size가 입력되었으면 출력 버튼을 누릅니다.
