Intro
이 플러그인은 동일한 철근 면적을 기준으로 다양한 직경의 철근 간격을 확인할 수 있습니다.
Version
- v1.0.0 : 플러그인 배포
Applicable Standards
- 범용
Benefits of this plugin
설계 실무에서는 특정 직경의 철근을 다른 직경으로 변경 검토해야할 경우가 종종 발생합니다.
이 때, 기존 설계되어 있던 직경의 철근에 따른 간격은 최종적으로 변경시켜야할 직경에 따라 간격또한 변경하게 되며, 이때 동일한 철근 면적에 따라 환산된다면 쉽게 재 설계 과정이 간소화됩니다.
-
표준에 따른 철근 간격을 신속하게 확인할 수 있어 설계 및 시공 효율성을 높입니다.
- 철근 데이터베이스를 지원하여 표준에 따라 철근 간격을 확인
How to use this plugin?

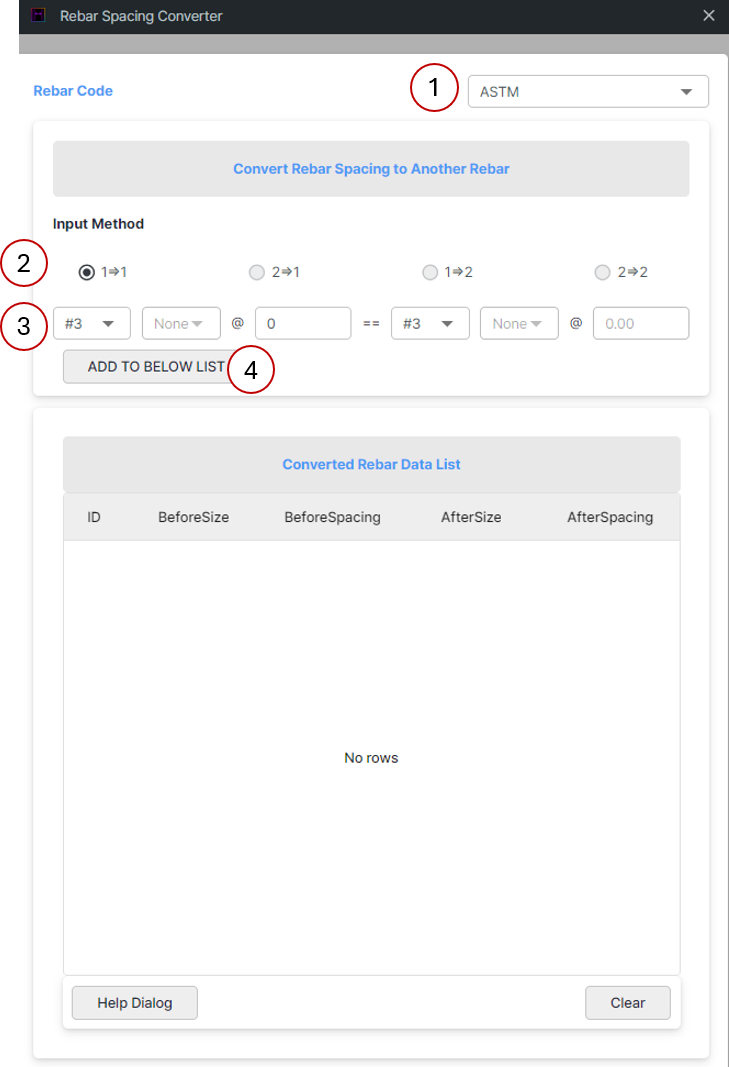

- 철근 기준(Rebar Code) 을 선택합니다
- 입력 방법(Input method)를 라디오 목록에서 선택합니다.
-
철근 크기와 간격을 선택합니다.
- ADD TO BELOW LIST버튼을 통해 선택한 철근 크기와 간격이 목록에 추가됩니다.
예를 들어, #4@100으로 배근된 철근의 간격을 #3과 #4로 변경하려면, 새로운 간격을 확인하기 위해 다음과 같이 정보를 입력해야 합니다.

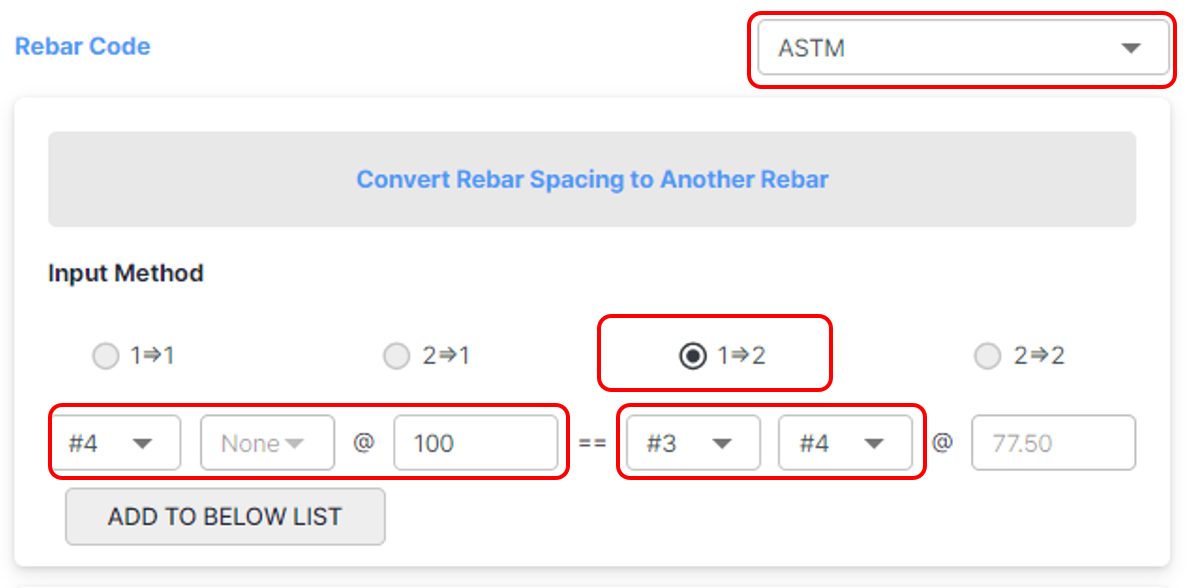

철근 코드를 "ASTM"으로 설정하고 입력 방법을 "1=>2"로 선택합니다. 이는 "#4" 철근(단일 철근)을 "#3+#4" 철근(두 개의 철근)으로 변경하려는 경우입니다.
변경 전 철근 크기를 "#4"로 설정하고 변경 전 간격을 "100"으로 설정한 후, 변경 후 철근 크기를 "#3"과 "#4"로 설정합니다
그러면 "변경 후 철근 간격"이 자동으로 계산된 것을 볼 수 있습니다(#3+#4@77.5).

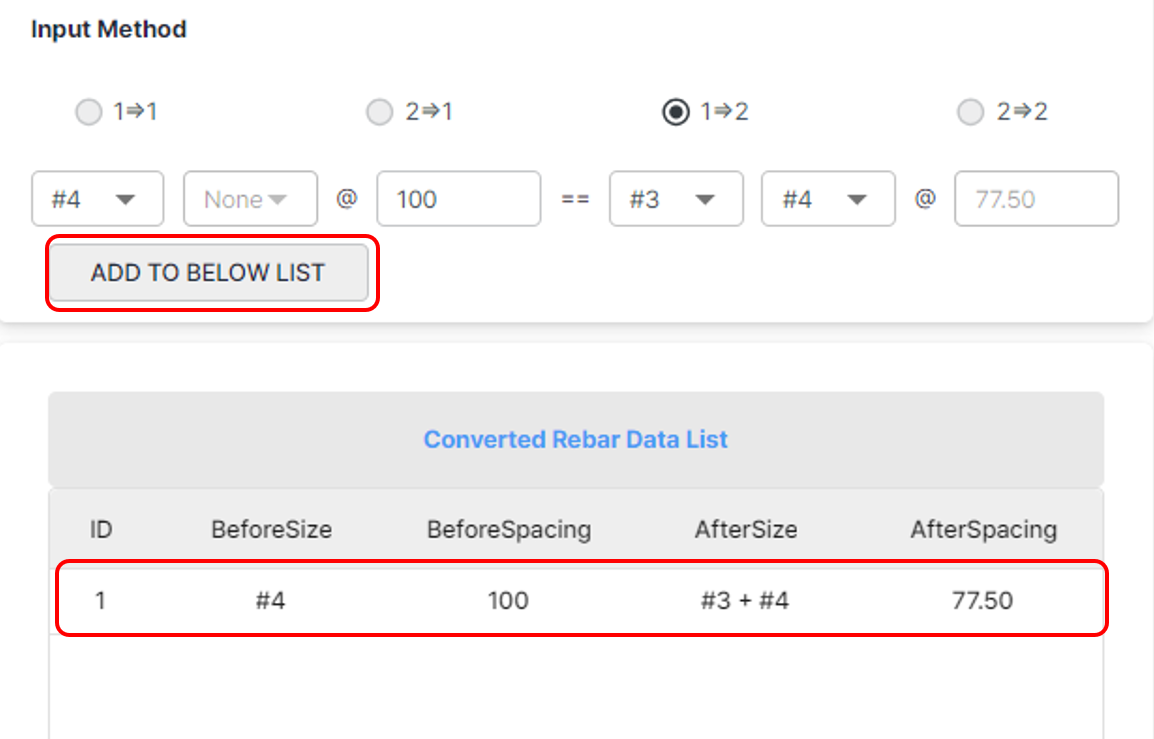

결과는 ADD TO BELOW LIST 버튼을 클릭하여 리스트 형식으로 확인할 수 있습니다.
철근 간격 확인 :
-
입력한 철근 크기와 간격에 따라 철근이 배치됩니다.
-
동일한 면적을 유지하며 다양한 직경의 철근 간격을 확인할 수 있습니다.
Note

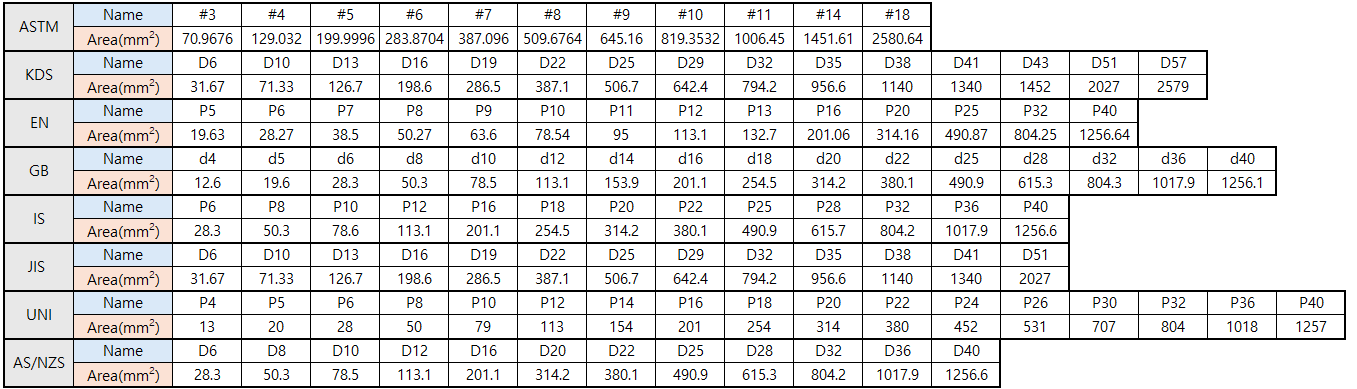

지원되는 철근 표준: :
- ASTM: American Society for Testing Materials (미국 재료 시험 협회)
- KS: Korean Industrial Standards (한국산업규격)
- EN: European Code (유럽 코드)
- GB: Chinese National Standard (중국 국가 표준)
- IS: Indian Standards (인도 표준)
- JIS: Japanese Industrial Standards (일본 산업 규격)
- UNI: Italian National Standards (이탈리아 국가 표준)
- AS/NZS: Australian/New Zealand (호주/뉴질랜드 표준)
버튼
- ADD TO BELOW LIST: 제공된 정보를 목록에 추가
- Clear: 테이블 정보 삭제
입력 방법
입력 방법에 따라 다음과 같이 입력 예시를 설정합니다.
입력 방법 1: 한 가지 철근 크기 입력
-
철근 크기 선택: 예) #4
-
간격 입력: 예) 100
- 이 경우, 아래와 같이 100 간격으로 #4 철근이 위치합니다.
입력 방법 : 두 가지 철근 크기 입력
-
철근 크기 선택: 예) #4, #6
-
간격 입력: 예) 100
- 이 경우, 아래와 같이 100 간격으로 #4 철근과 #6철근이 교대로 위치합니다.
Conclusion
철근 간격 변환기 플러그인을 활용하여 다양한 직경의 철근을 변환하고, 동일한 면적 기준으로 철근 간격을 확인할 수 있도록 도와줍니다.
