Artificial Earthquake Correlation Checker

Intro

KDS 기준에 따라 인공합성 지진파의 상관계수를 검토 할 때 활용합니다.

midas Civil 에 입력 된 인공지진파(Time History Function) 간의 상관계수를 검토합니다.

상관계수 상한치(기본값 0.16)를 기준으로 판별하며, 상관계수를 검토할 수 없을 경우 ‘NG’ 를 출력합니다.

Version

Applicable Standards

Benefits of this plugin

기존의 검토 방법은 인공합성 지진파의 시간별 가속도 데이터를 엑셀에 입력 후, 엑셀 수식으로 상관계수 검토를 실시하였습니다.

본 플러그인은 입력 된 Time History Function 를 선택하여 빠르게 상관계수 검토를 실시 할 수 있으며, 결과를 테이블 형식으로 확인 가능합니다.

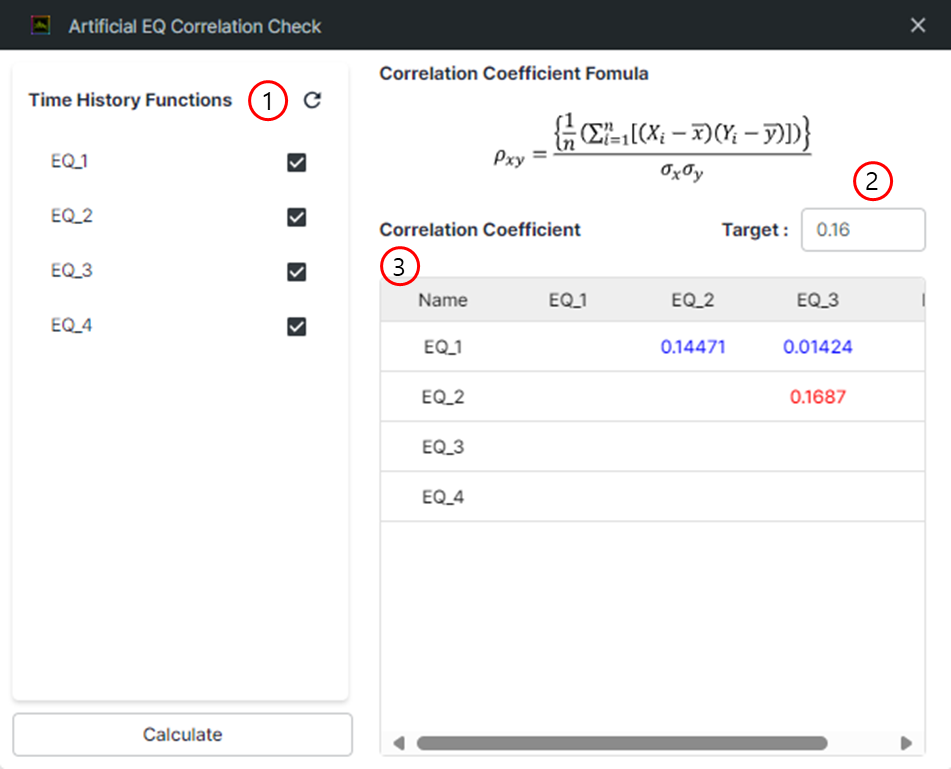

How to use this plugin?

1. Time History Functions
   현재 입력된 Time History Function 들을 가져옵니다. Referesh 버튼을 통해 업데이트 할 수 있습니다.
   상관계수를 검토할 시간이력함수들을 선택합니다.

2. Correlation Coeeficient Target
   상관계수의 상한치를 입력합니다. 기본값(Default) 은 0.16 입니다.

3. Calculate
   Calculate 버튼을 클릭하면 상관계수 검토를 실시합니다.
   결과는 오른쪽 아래 테이블에서 확인 할 수 있으며, 결과 확인 방법은 아래와 같습니다.

Note

KDS 17 10 00 내진설계 일반 - ‘인공합성 지반운동 시간이력’의 ‘두 개의 시간이력운동간의 상관계수는 0.16을 초과할 수 없다’ 라는 기준에 따라 인공 지진파의 상관계수를 검토합니다.

검토 식은 Correlation Coefficient Fomula 에 따라 검토하며, 테이블에서 결과를 확인 할 수 있습니다.

Conclusion

번거로운 엑셀 작업 없이 Time History Function 에서 직접적으로 상관계수 검토를 실시 할 수 있습니다.
