Intro
Plate 요소의 Local z 축을 Reference Point 로 정렬합니다.
원통형 구조물의 Local 축을 정렬 할 때 유용하게 활용 할 수 있습니다.
-
Plate 요소의 Local 축 정렬
Version
- v1.0.0 : 플러그인 배포
Applicable Standards
- 범용
Benefits of this plugin
원통형 구조물과 같이 구조물의 local 축을 하나의 Point로 정렬하고 싶을 경우, 해당 기능을 이용하여 정렬 할 수 있습니다.

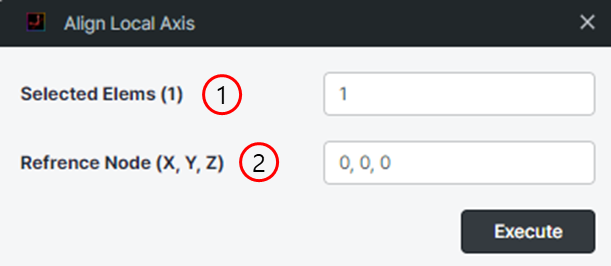

How to use this plugin?
- Select Elements : midas Civil 에서 요소를 선택 후, plug in 을 클릭하면 해당 요소들이 입력됩니다.
- Reference Point : local z 축이 정렬될 절점 좌표를 입력합니다. 해당 절점을 대상으로 local z 축이 정렬되며, local축에 따라 정렬되지 않을 수 있습니다.
Note
Plate 요소의 local 축을 정렬하는 로직은 아래와 같습니다.
- Plate 요소의 생성 direction에 따라 평면의 법선 벡터를 계산합니다.
- 평면의 중심에서 기준점(Reference Point) 까지의 벡터를 계산합니다.
- 만약 벡터 사이의 각도가 90도 이하라면 local 축 정렬을 하지 않으며, 90 이상일 경우 plate 요소의 방향을 반전시켜 반대 축으로 정렬합니다.
Conclusion
이 플러그인은 선택한 Plate요소들을 기준점에 맞춰 정렬할 수 있습니다. 이를 통해 구조물의 원통형 구조물과 같은 구조물의 Local 축을 정렬 할 때 유용하게 활용 할 수 있습니다.
