Intro

구조물의 완공 또는 시공 과정에서 지하수에 의한 부력(양압력)에 대한 검토가 미비할 경우 구조물의 피해를 초래하는 경우가 생깁니다. 따라서, 지중구조물에서 부력에 대한 안정성을 확보하는 것은 필수적입니다.

지반과 구조물 사이에 지하수가 존재하는 구조물의 저면에 작용하는 상향의 정수압 부력(U)에 의해 생기는 힘과 저항력 (구조물 무게:(W1), 상재토압:(W2), 마찰력:(Ps))에 대한 검토를 수행함으로써 안정성을 확보한 구조물을 설계하여야 합니다.

이러한 부력 안정성 평가를 MIDAS CIVIL NX의 모델링을 이용하여 간편하게 부력검토를 수행하도록 편의성을 제공합니다.

구조물을 Midas Civil NX 모델을 기반으로 모델을 불러와 자동으로 구조물의 자중을 산정합니다.
추가로 검토할 구조물 정보를 사용자가 직접 저장함으로서 시공중 부력검토를 수행할 수 있습니다.

부력에 대한 다양한 저항조건을 고려합니다.

부력 안정성 검토 결과는 검토 조건에 따라 결과를 실시간으로 확인하여 편리하게 부력검토를 수행합니다.
개략적인 검토를 수행할 수 있으며, 부력 계산서와 비교함으로써 오류를 방지할 수 있습니다.

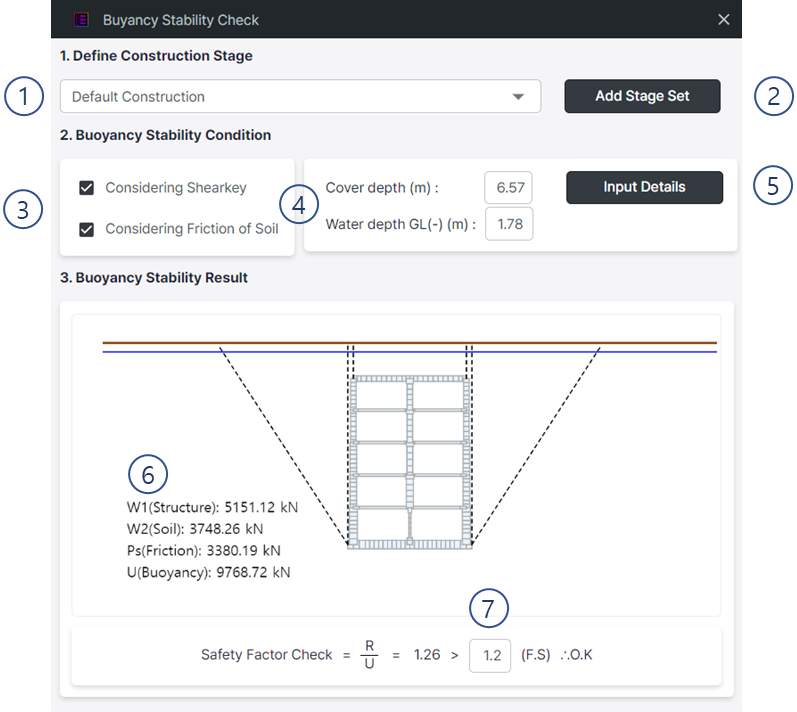

1. 정의된 부력검토 대상을 선택합니다. (기본적으로 CIVIL NX의 전체 모델을 자동으로 불러옵니다.)

2. 추가로 검토 대상을 정의할 수 있습니다.

3. 저항조건에 대해 설정할 수 있습니다.

4. 토피깊이와 지하수위 높이에 (GL-) 대해 정의합니다.

5. 부력검토에 조건과 속성에 대해 상세한 설정을 정의 할 수 있습니다.

6. 산정된 힘과 저항력을 확인할 수 있습니다. (U:부력, W1:자중, W2:토압, Ps:마찰력)

7. 안전율(F.S)을 입력하고 부력안정성 결과를 확인합니다.

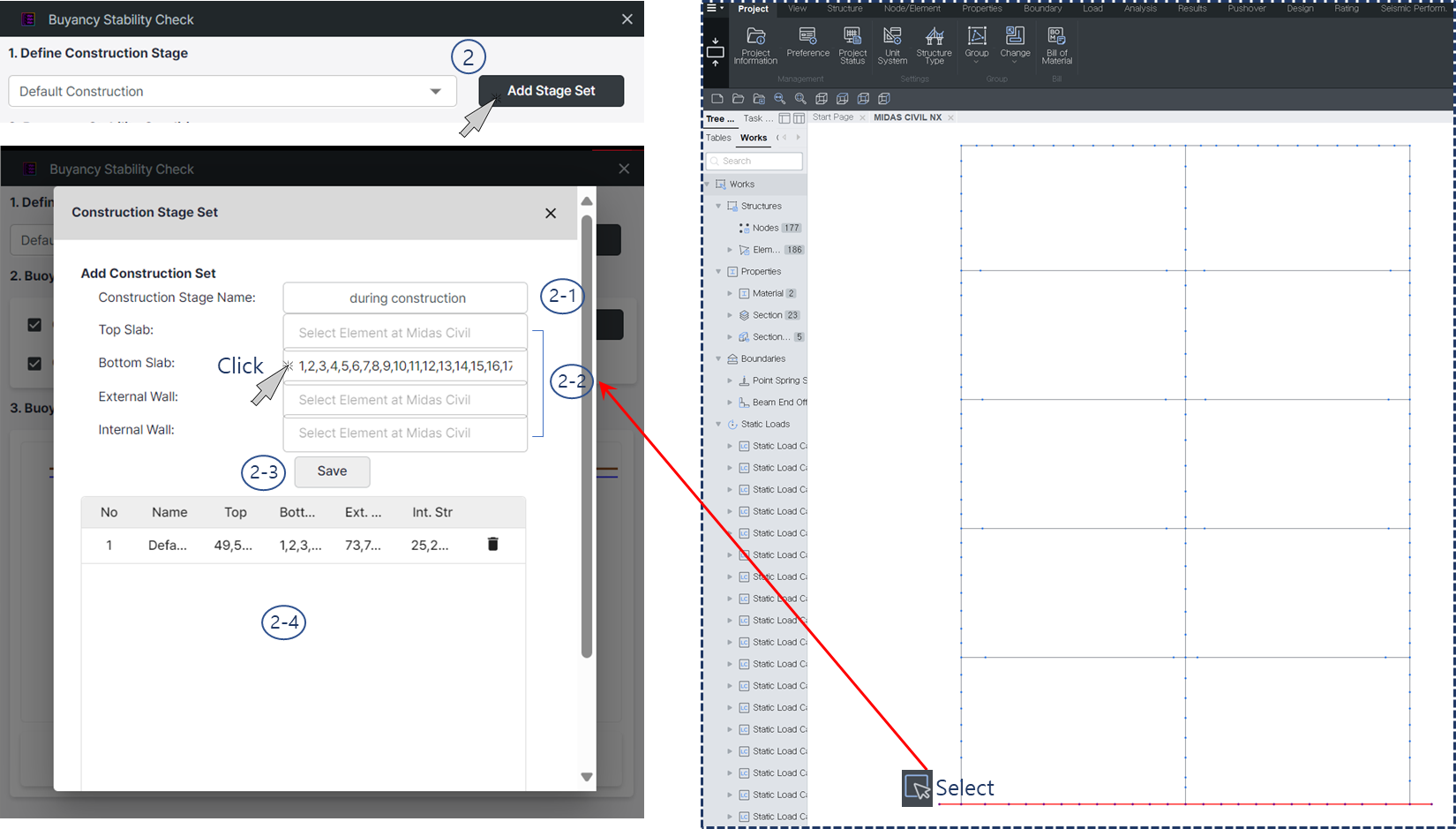

2.1. 저장할 세트 이름을 정의합니다.

2.2. Civil NX의 모델에서 선택하고 영역을 클릭하면 자동으로 요소 정보를 가져옵니다.

2.3. 정의한 세트를 저장합니다.

2.4. 저장한 세트를 관리합니다.

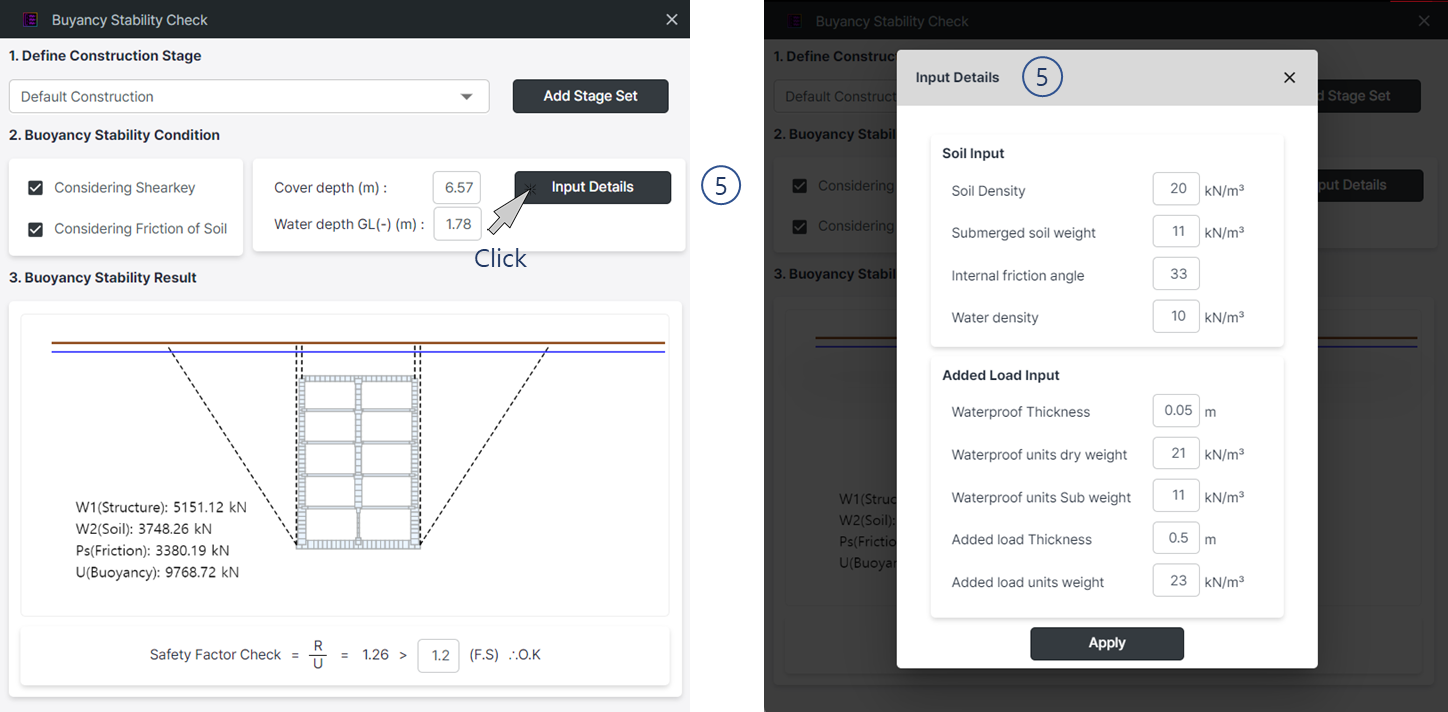

지반 속성 정의

Soil Density : 상재 토압에 적용되는 단위중량

Submerged soil weight : 상재 토압에 적용되는 포와단위중량

Internal friction angle : 내부마찰각

Water density : 지하수의 단위중량

부가하중 정의

Waterproof thickness : 방수몰탈 두께

Waterproof units dry weight : 방수몰탈 단위중량

Waterproof units sub weight : 방수몰탈 수중 단위중량

Added load thickness : 추가 하중 두께

Added load unit weight : 추가 하중 단위중량

모델링 기반으로 빠르게 검토함으로서 전통적으로 계산서를 작성하여 수계산하던 방식보다 빠르고 편리하게 부력안정성 검토가 가능합니다.
