Analysis Properties

개요

• 객체의 해석 속성(Analysis)에 대한 설명입니다.

설명

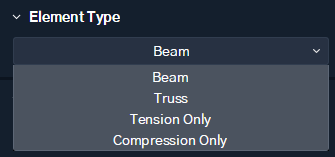

Element Type

1D 요소로의 호환 유형에 대한 설정입니다.

• Beam

보 요소로 호환합니다.

• Truss

트러스 요소로 호환합니다.

• Compression Only

압축력 전담 요소로 호환합니다.

• Tension Only

인장력 전담 요소로 호환합니다.

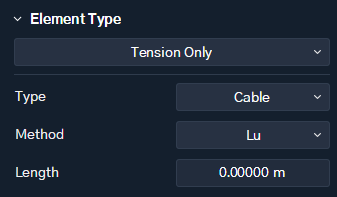

• Tension Only

Cable : 인장력 전담 요소 중 탄성 현수선 요소로 호환합니다.

Lu : 케이블의 처짐 길이를 입력하는 방법입니다.

Pretension : 케이블의 장력을 직접 입력하는 방법입니다.

Horizontal : 케이블의 수평 장력을 입력하는 방법입니다.

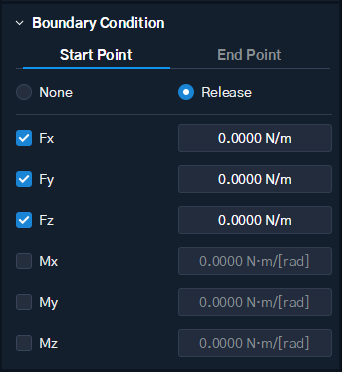

Boundary Condition

1D 요소의 단부 접합 조건에 대한 설정입니다.

• None

단부의 접합 조건(Hinge 등)을 고려하지 않습니다.

• Release

단부의 접합 조건(Hinge 등)을 고려합니다.

Fx : 단부의 축력을 해제할 경우 체크하고, 필요에 따라 Partial Fixity를 입력합니다.

Fy : 단부의 요소좌표계 y축 방향 전단력을 해제할 경우 체크하고, 필요에 따라 Partial Fixity를 입력합니다.

Fz : 단부의 요소좌표계 z축 방향 전단력을 해제할 경우 체크하고, 필요에 따라 Partial Fixity를 입력합니다.

Mx : 단부의 비틀림 모멘트를 해제할 경우 체크하고, 필요에 따라 Partial Fixity를 입력합니다.

My : 단부의 요소좌표계 y축 방향 모멘트를 해제할 경우 체크하고, 필요에 따라 Partial Fixity를 입력합니다.

Mz : 단부의 요소좌표계 z축 방향 모멘트를 해제할 경우 체크하고, 필요에 따라 Partial Fixity를 입력합니다.

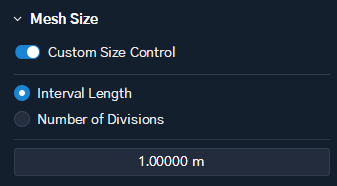

Mesh Size

해석 모델 생성 과정에서 적용되는 Auto Mesh의 간격에 대한 설정입니다.

• Custom Size Control

Off : 개별적인 간격 설정을 적용하지 않습니다.

On : 개별적인 간격 설정을 적용합니다.

Interval Length : 간격의 길이를 입력하는 방법입니다.

Number of Divisions : 분할 개수를 입력하는 방법입니다.

Option

해석 모델 생성 과정에서 적용되는 Auto Mesh의 간격에 대한 설정입니다.

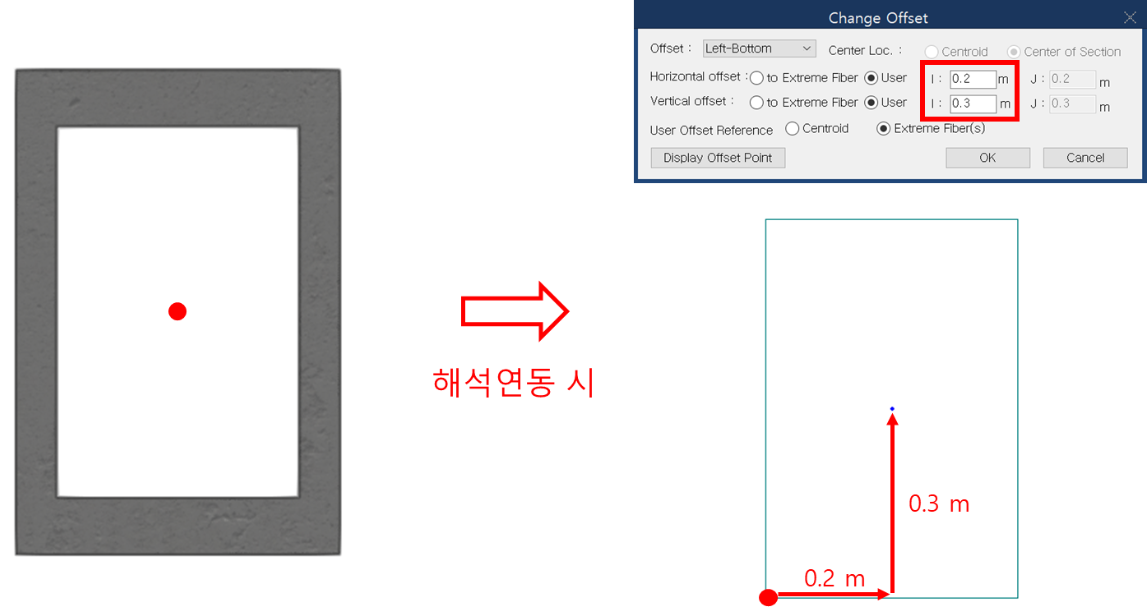

• Section Offset from Left-Bottom

On으로 설정 시, midas Civil과의 해석 연동을 할 때 부재의 Cardinal Point 속성을 Left-Bottom으로 설정하여 연동합니다. 현재 해당 부재의 Cardinal Point 속성과 상관 없이 Left-Bottom으로 설정하며, 단면과 부재 기하선의 상대적인 위치가 유지되도록 자동으로 Offset 값이 입력되어서 해석 모델이 생성됩니다.
