개요
• 객체의 기하 속성(Geometry)에 대한 설명입니다.
설명

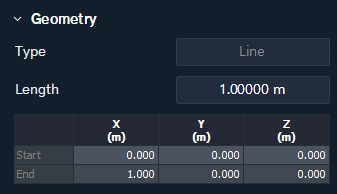

1D Geometry > Line
• Length
선(Line)의 길이
• Table
Start : 시작 점의 좌표
End : 끝 점의 좌표

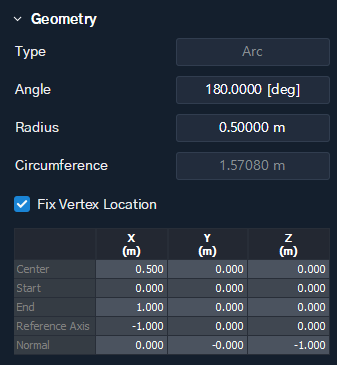

1D Geometry > Arc
• Angle
원 호(Arc)의 중심 각도
• Radius
원 호(Arc)의 반지름
• Circumference
원 호(Arc)의 둘레 길이
• Fix Vertex Location
Off : 기하 속성(Angle, Radius 등)의 편집에 따른 계산 과정에서 시작 점과 끝 점을 고정하지 않습니다.
On : 기하 속성(Angle, Radius 등)의 편집에 따른 계산 과정에서 시작 점과 끝 점을 고정합니다.
• Table
Center : 중심 점의 좌표
Start : 시작 점의 좌표
End : 끝 점의 좌표
Reference Axis : 중심 점으로부터 시작 점 방향의 벡터 값
Normal : 원 호 평면의 법선 방향 벡터 값
1D Geometry > Spline
• Length
자유 곡선(Spline)의 길이
• Point Type

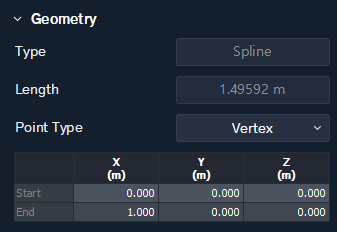

Vertex : 시작 점과 끝 점의 좌표를 테이블에 출력합니다.

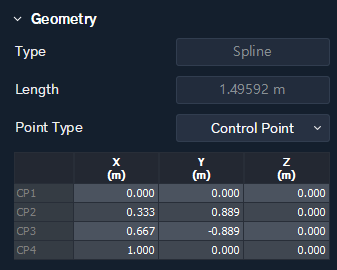

Control Point : 제어 점의 좌표를 테이블에 출력합니다.
• Table
Point Type의 설정에 따라 시작 점과 끝 점, 또는 제어 점(Control Point)의 좌표를 출력합니다.

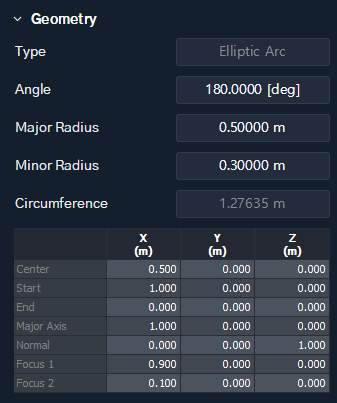

1D Geometry > Elliptic Arc
• Angle
타원 호(Elliptic Arc)의 중심 각도
• Major Radius
타원 호(Elliptic Arc)의 장축 방향 반지름
• Minor Radius
타원 호(Elliptic Arc)의 단축 방향 반지름
• Circumference
타원 호(Elliptic Arc)의 둘레 길이
• Table
Center : 중심 점의 좌표
Start : 시작 점의 좌표
End : 끝 점의 좌표
Major Axis : 장축 방향의 벡터 값
Normal : 타원 호 평면의 법선 방향 벡터 값
Focus 1 : 첫 번째 고정 점의 좌표
Focus 2 : 두 번째 고정 점의 좌표

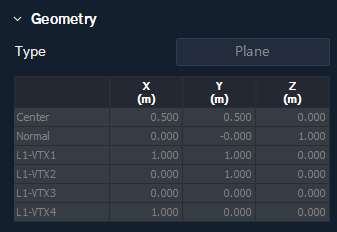

2D Geometry > Plane
• Table
Center : 중심 점의 좌표
Normal : 평면의 법선 방향 벡터 값
L#-VTX# : 면(Sheet Body)을 구성하는 점(Vertex)의 좌표

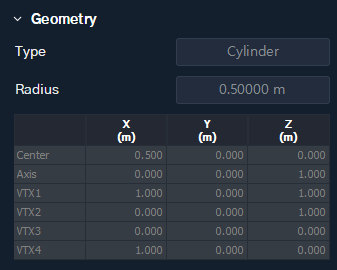

2D Geometry > Cylinder
• Radius
원 기둥(Cylinder)의 반지름
• Table
Center : 중심 점의 좌표
Axis : 축 방향의 벡터 값
VTX# : 면(Sheet Body)을 구성하는 점(Vertex)의 좌표

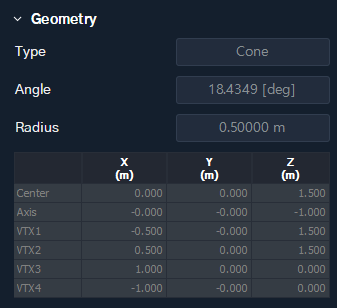

2D Geometry > Cone
• Angle
원 뿔(Cone) 하단의 점, 정점, 중심 점 사이의 각도
• Radius
원 뿔(Cone) 상단의 반지름
• Table
Center : 상단의 중심 점 좌표
Axis : 축 방향의 벡터 값
VTX# : 면(Sheet Body)을 구성하는 점(Vertex)의 좌표

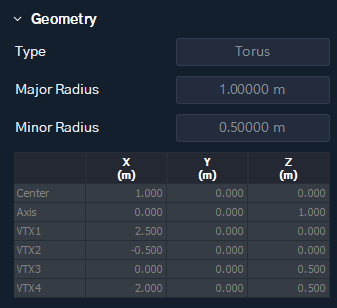

2D Geometry > Torus
• Major Radius
원환면(Torus)의 중심에서 튜브(Tube) 중심까지의 거리
• Minor Radius
튜브(Tube)의 반지름
• Table
Center : 중심 점의 좌표
Axis : 축 방향의 벡터 값

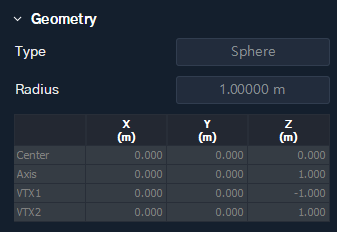

2D Geometry > Sphere
• Radius
구(Sphere)의 반지름
• Table
Center : 중심 점의 좌표
Axis : 축 방향의 벡터 값
VTX# : 면(Sheet Body)을 구성하는 점(Vertex)의 좌표

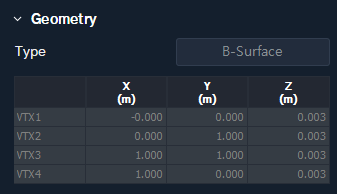

2D Geometry > B-Surface
• Table
면(Sheet Body)을 구성하는 점(Vertex)의 좌표를 출력합니다.
2D Geometry > Facet

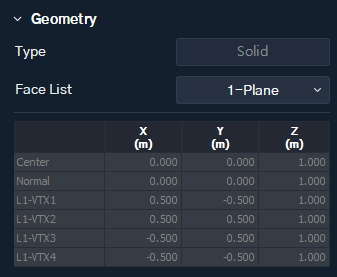

3D Geometry
• Face List
입체 형상(Solid Body)을 구성하는 면(Face)의 리스트를 출력합니다.
• Table
Face List에서 선택한 면(Face)의 기하 정보를 출력합니다.
