개요
선형 정보로 Layout을 생성합니다.
실행
[Layout Mode]

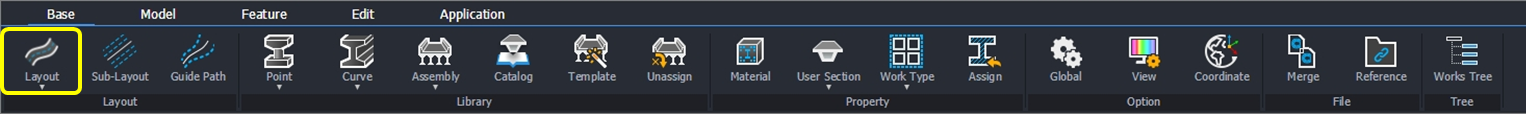

Ribbon Menu > [Base] Tab > [Layout] Group > Create-Edit
설명

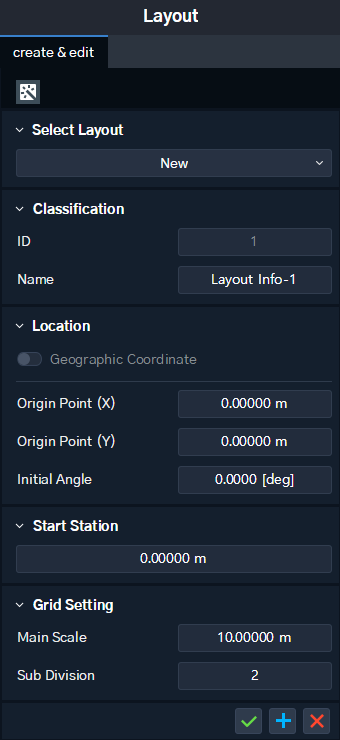

기본값 설정
Layout의 시점 좌표, 진행 방향, 길이 등을 설정합니다.
|
[Select Layout] [Classification] [Location] Origin Point (X) : Layout의 원점 X좌표를 정의합니다. [Start Station] [Grid Setting] Main Scale : Station의 간격을 설정합니다. |
Horizontal Alignment 설정

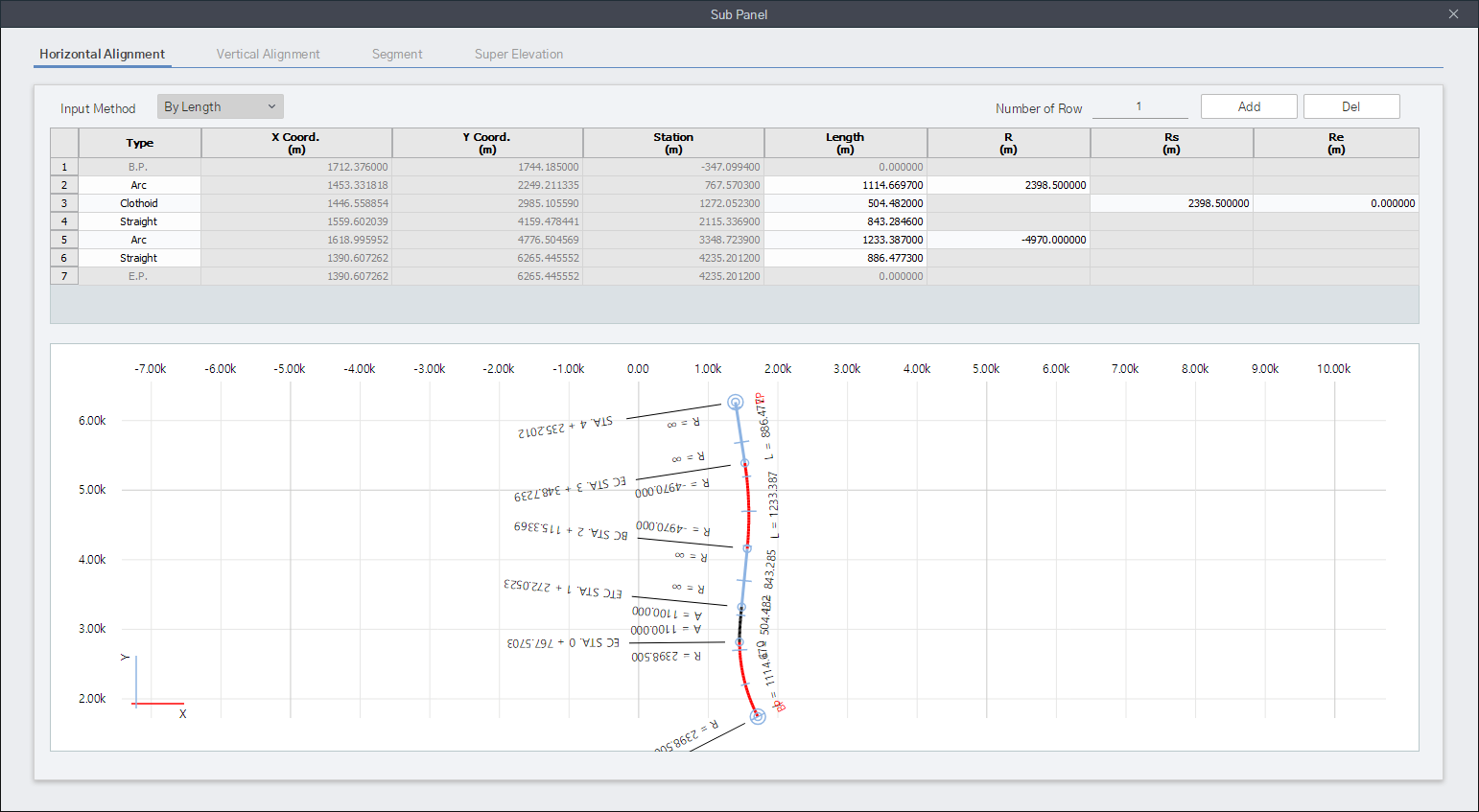

By Length 방법
곡선의 종류와 길이 값을 입력하여 Layout의 형상을 작성하는 방법입니다.
Type : 곡선의 종류를 선택합니다.
↘ Arc : Length와 R값을 입력하여 Arc 형상의 Layout을 작성합니다.
↘Straight : Length를 입력하여 직선 형상의 Layout을 작성합니다.
↘Clothoid : Length / Rs / Re를 입력하여 클로소이드 형상의 Layout을 작성합니다.

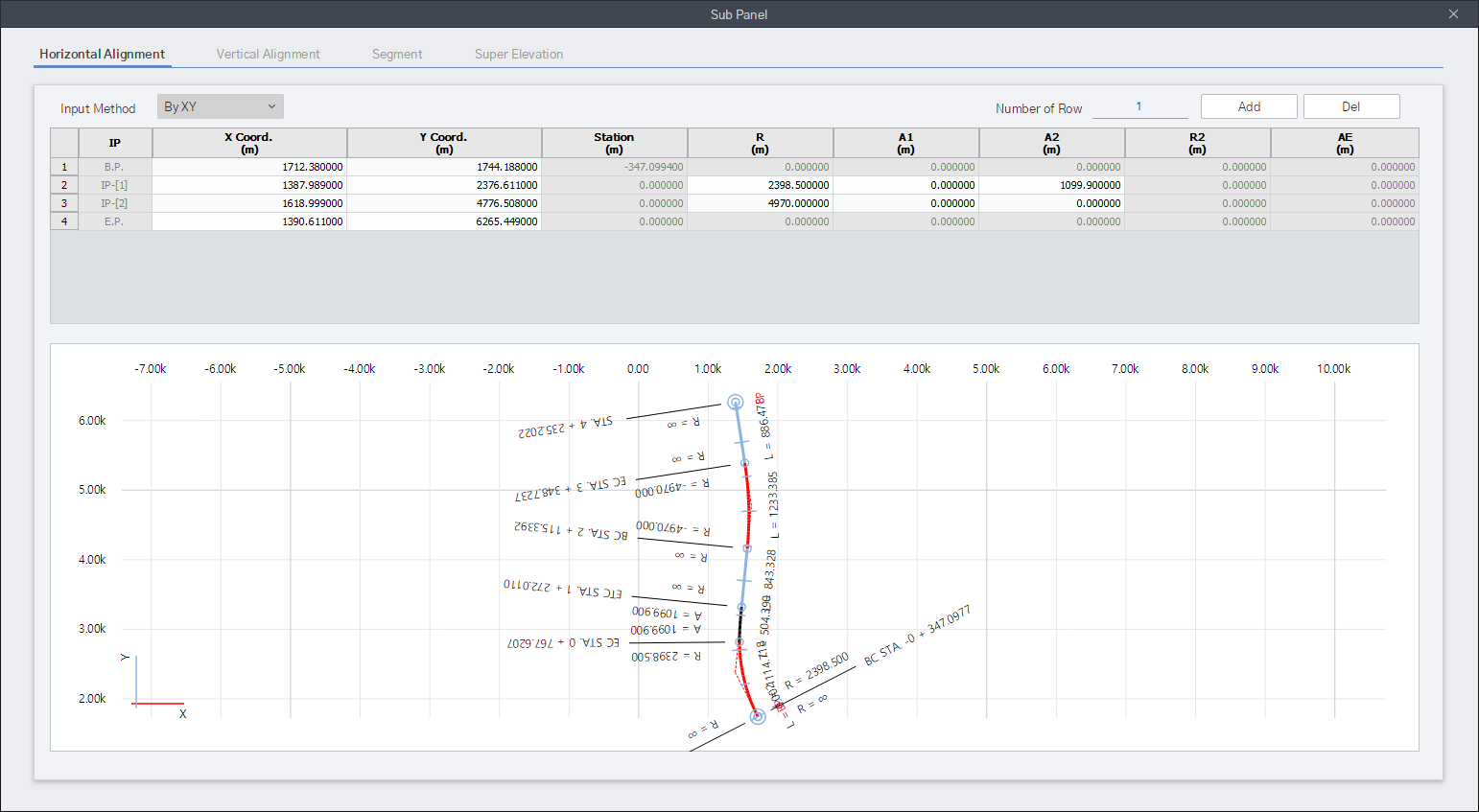

By XY 방법
곡선의 IP와 파라미터값을 입력하여 Layout의 형상을 작성하는 방법입니다.
↘X/Y Coord. : IP Point의 X / Y 좌표를 정의합니다.
↘R : 곡선 반경을 정의합니다.
↘A1/A2 : 곡선에 접하는 완화곡선의 길이를 정의합니다.

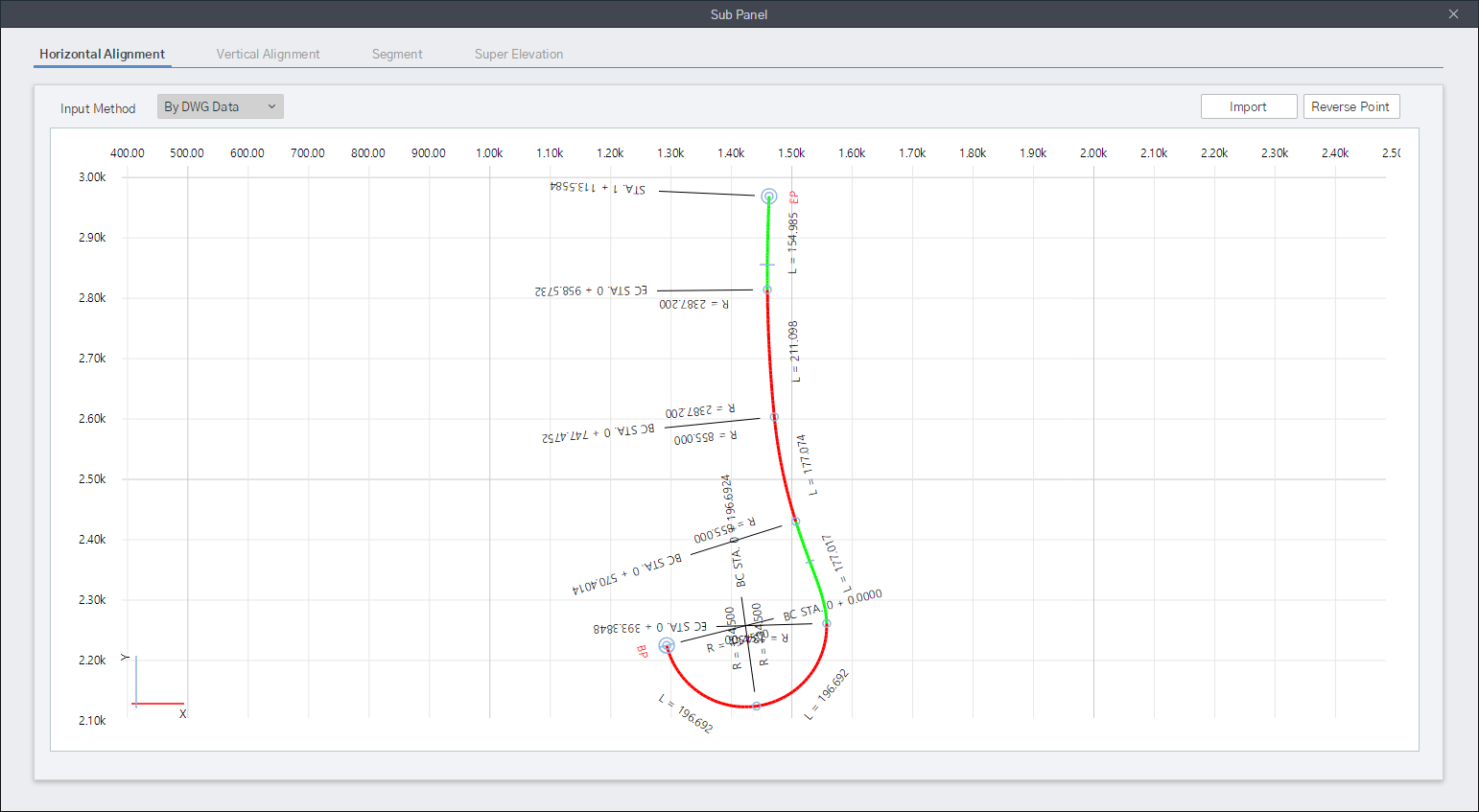

By DWG Data 방법
DWG 파일을 Import하여 Layout의 형상을 작성하는 방법입니다.
[Import]
Import할 DWG 도면 파일을 불러오는 기능입니다.
[Reverse Point]
Import한 도면의 방향을 반전합니다.

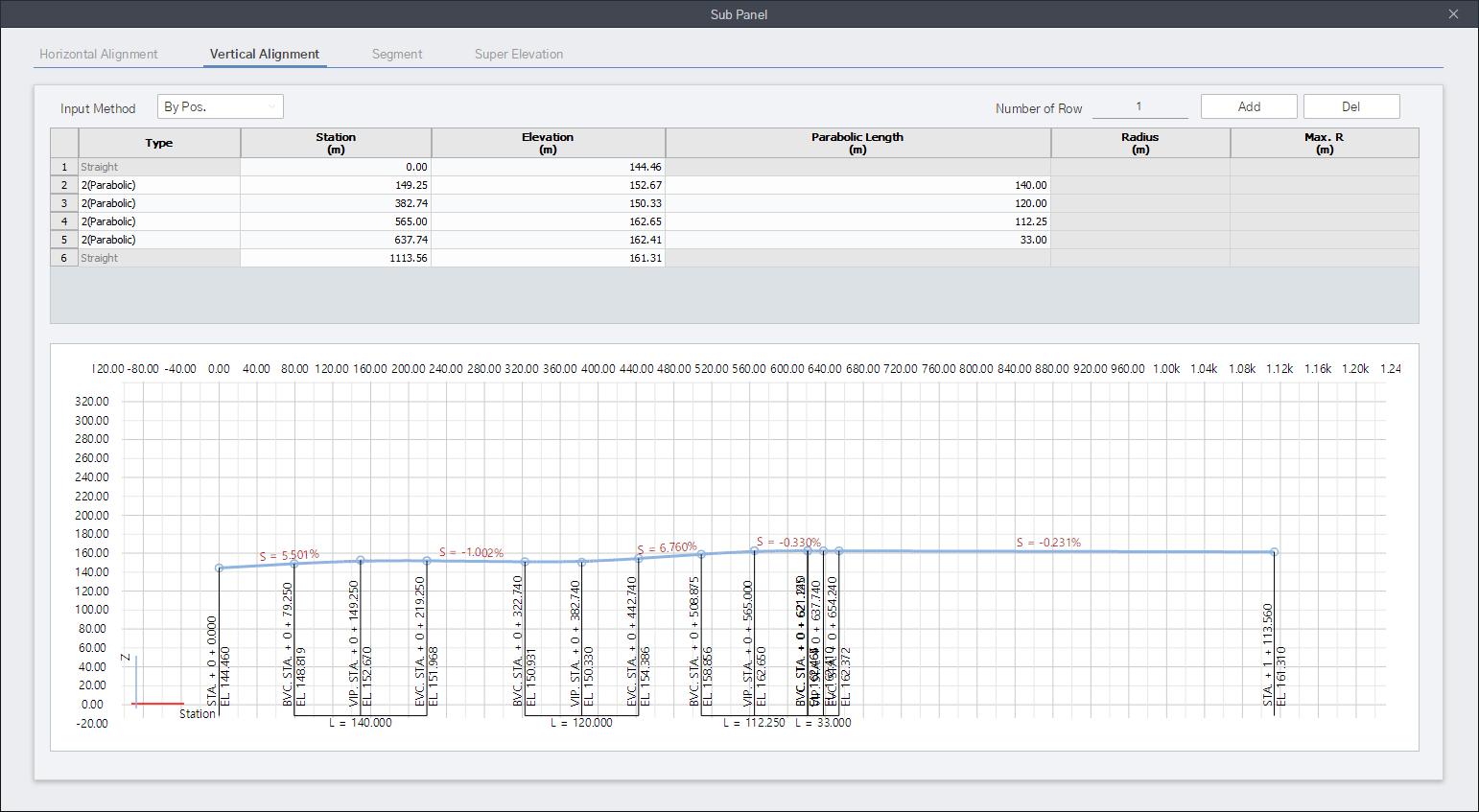

Vertical Alignment 설정
By Pos. 방법
곡선의 종류와 길이 값을 입력하여 Layout 종단의 형상을 작성하는 방법입니다.
Type : 곡선의 종류를 선택합니다.
↘Straight : Station, Elevation을 입력하여 직선 형상의 종단을 작성합니다.
↘Parabolic : Station, Elevation 및 곡선의 길이를 입력하여 Parabolic 형상의 종단을 작성합니다.
↘Arc : Station, Elevation 및 원호의 반경을 입력하여 Arc 형상의 종단을 작성합니다.

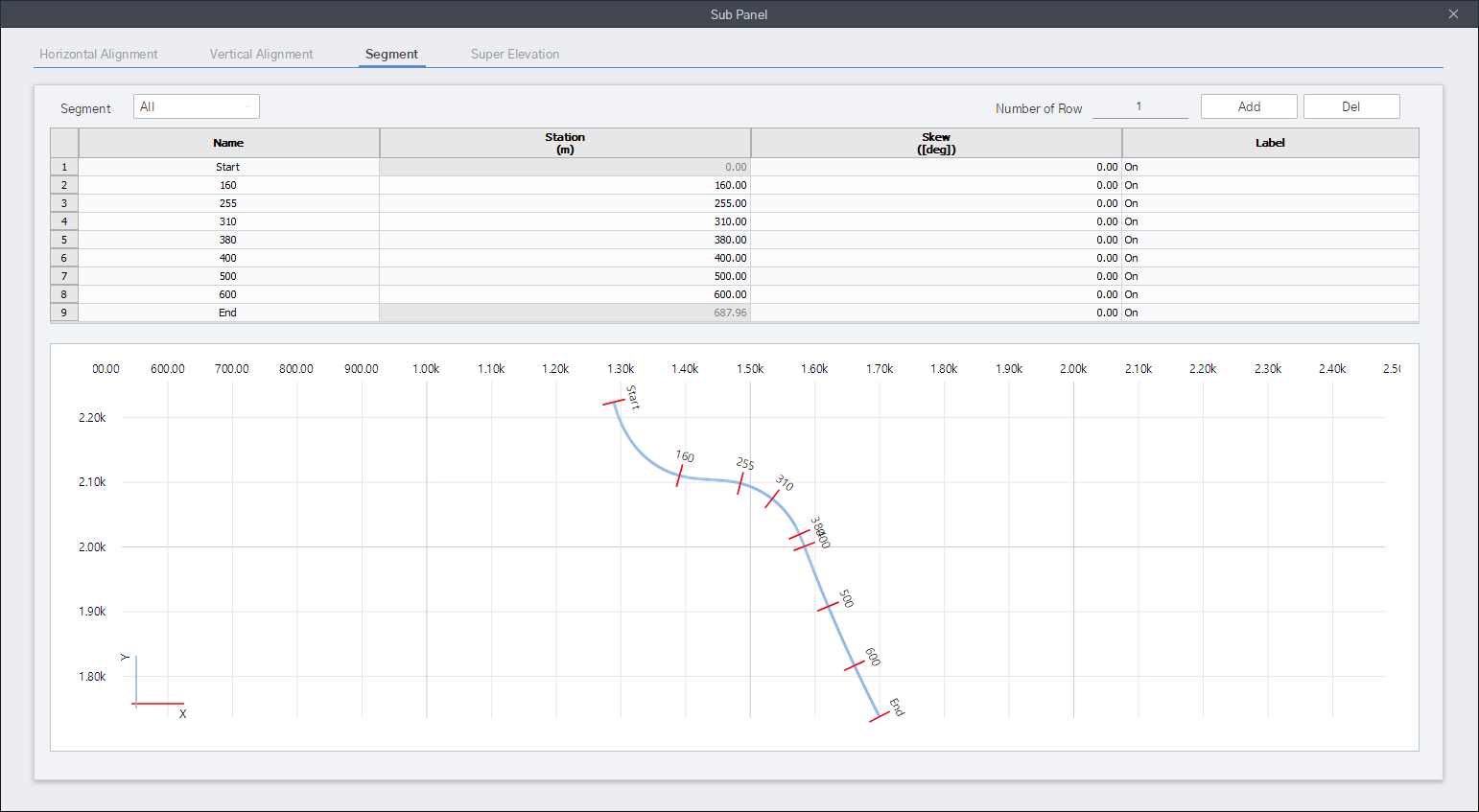

Segment 설정
작성한 Layout에 구역을 설정합니다.
Name : 구역의 이름을 설정합니다.
Station : 구역의 범위를 설정합니다.
Skew : 해당 구역에서 사용할 Skew 값을 설정합니다. 입력한 각도는 반시계 방향을 +로 하여 반영합니다.
Label : Layout에서 Label을 표시할지 여부를 설정합니다.
Skew는 Curve Library 또는 Assembly Unit의 Plane에 Skew 옵션을 적용하였을 경우 적용됩니다.

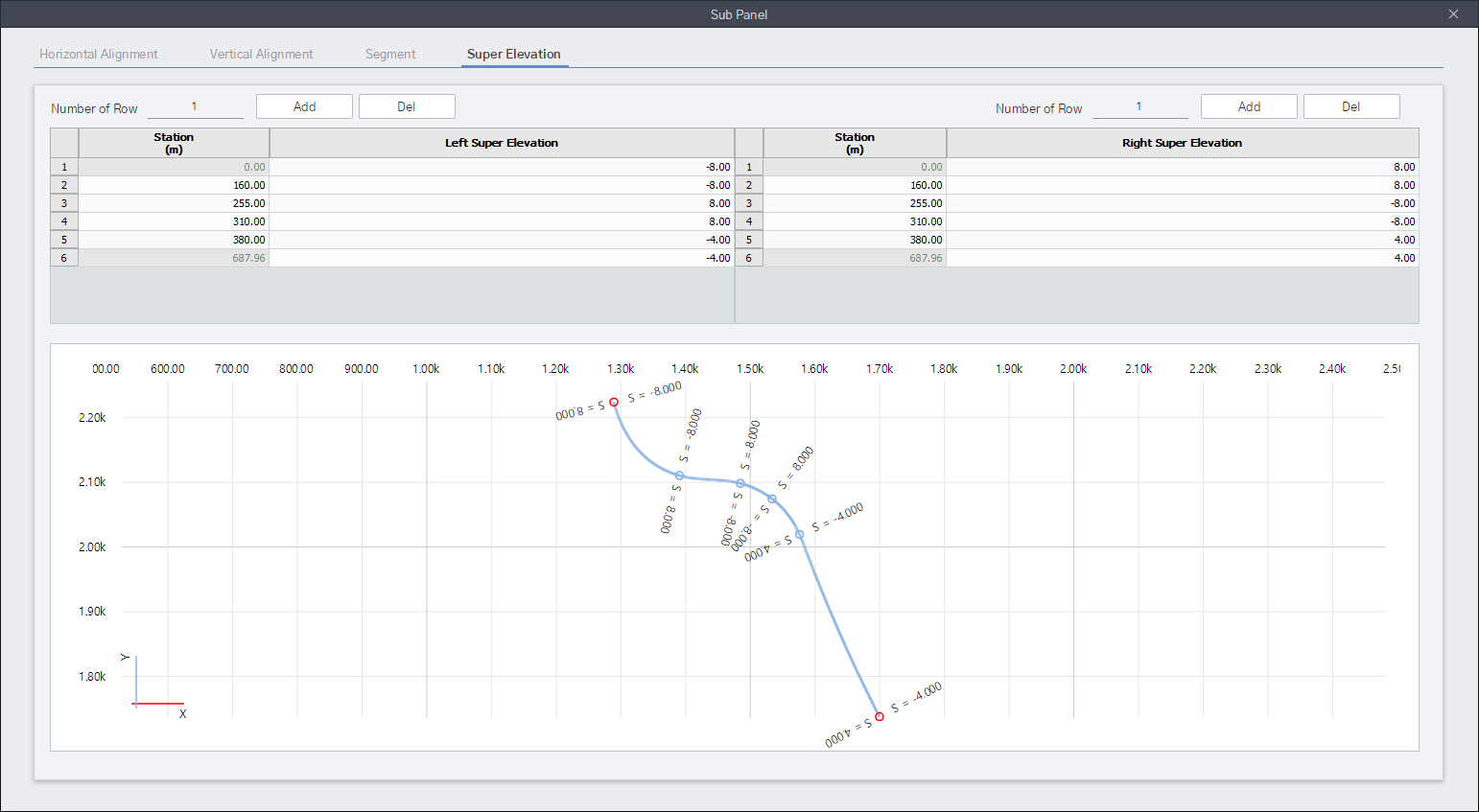

Superelevation 설정
작성한 Layout에 편경사 정보를 입력입니다.
Station : 편경사를 적용할 Station을 설정합니다.
Left Super Elevation : 왼쪽 편경사 정보를 입력합니다. 단위는 %입니다.
Right Super Elevation : 오른쪽 편경사 정보를 입력합니다. 단위는 %입니다.
편경사는 Assembly Unit에서 Assign 설정을 Deformed로 하였을 경우 적용됩니다.
