개요
• 변단면 부재에 대해 시작 단면과 끝 단면의 Vertex 매칭 상태를 편집합니다.
실행
• Ribbon Menu > [Model] Tab > [Member] Group > General > Vertex Matching
[Curve Library Mode]
• Ribbon Menu > [Curve Library] Tab > [Expression Entity] Group > Path Linked > Vertex Matching
[Assembly Unit Mode]
• Ribbon Menu > [Assembly Unit] Tab > [Expression Entity] Group > Path Linked > Vertex Matching
설명
Vertex 매칭 상태 편집

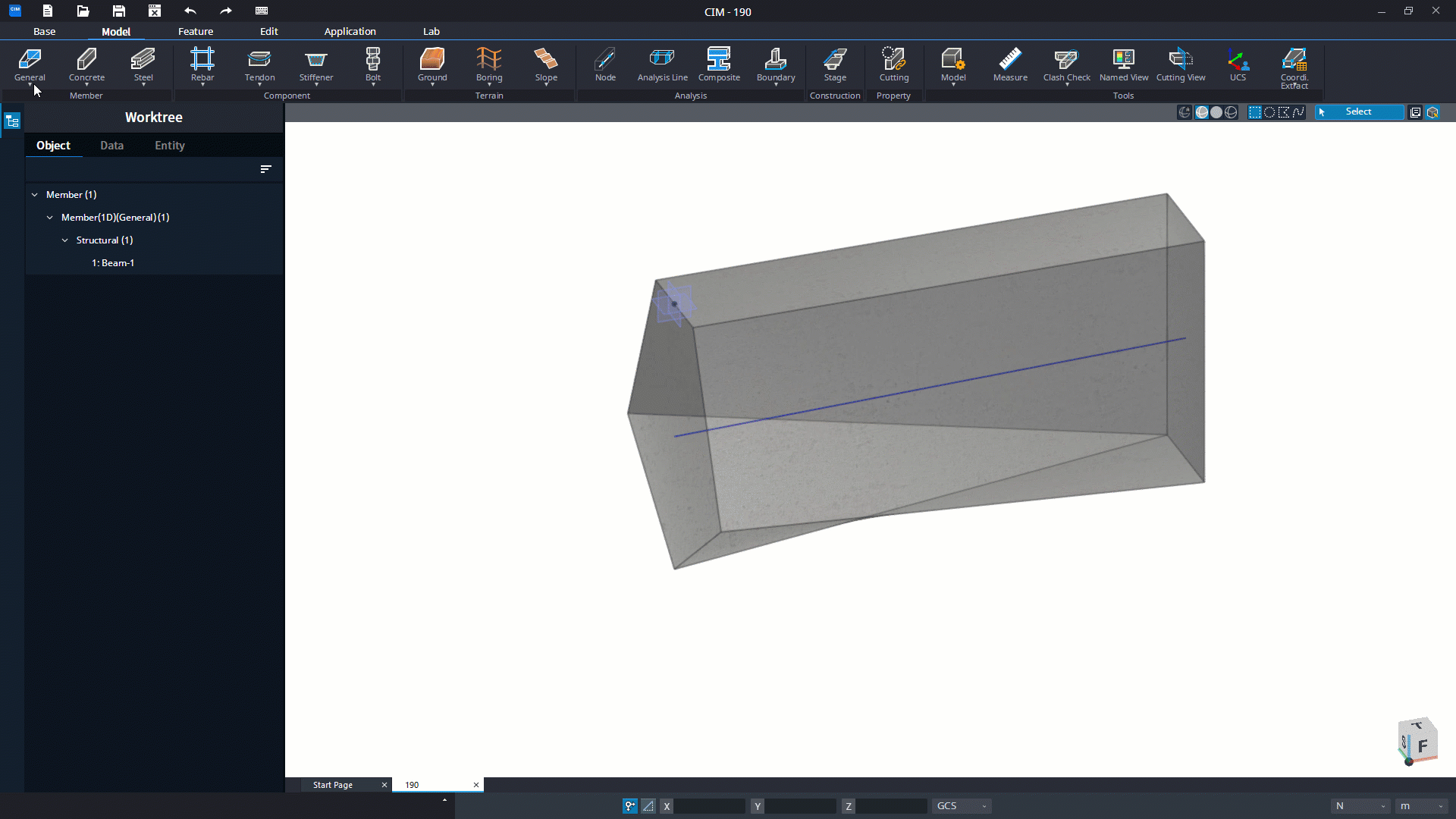

Tapered Section으로 설정한 General Member의 Vertex 매칭 상태를 편집합니다.
• [Select Member]
Vertex 매칭 상태를 편집할 변단면 부재를 선택합니다.
시작 단면과 끝 단면에 다른 User Section을 사용한 General Member만 타겟으로 선택할 수 있습니다.
• [Vertex Set]
편집하고자 하는 Vertex Set을 선택합니다.
테이블에서 Vertex Set를 선택하면 화면에서 해당 Vertex Set(Vertex 간의 연결)이 선택 상태로 표현됩니다.
• [Rotate Vertex Matching]
Target Section : Target Section을 선택하여 Vertex Set 중 회전 이동이 필요한 위치를 결정합니다.
Clockwise or Countclockwise 버튼을 통해 Target Vertex를 이동합니다.
Preview를 통해 변경 형상을 확인 후 Vertex Matching 작업을 완료합니다.
