개요
• Concrete 재질의 Column 부재(1D)를 생성합니다.
실행
• Ribbon Menu > [Model] Tab > [Member] Group > Concrete > Column
설명

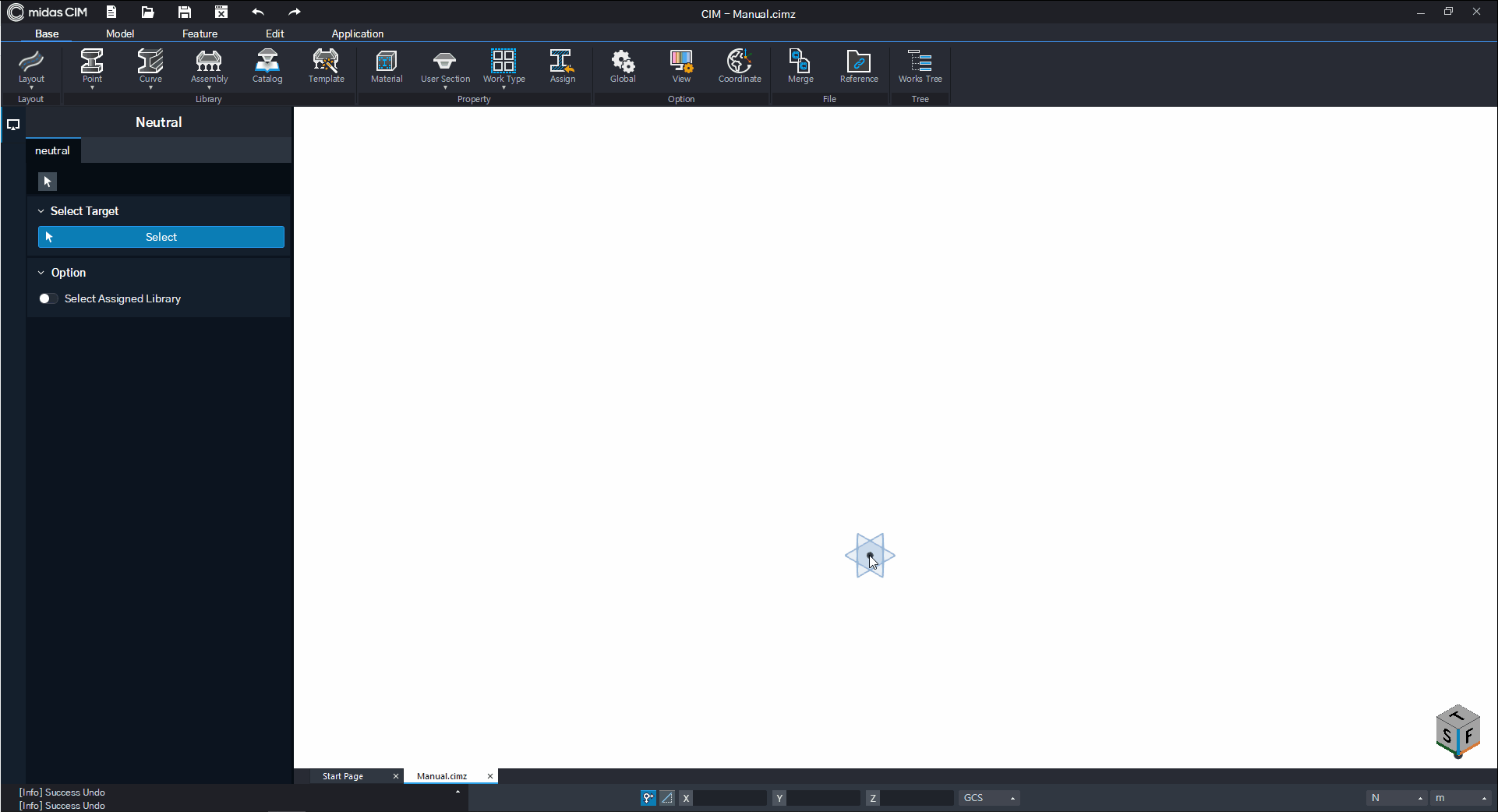

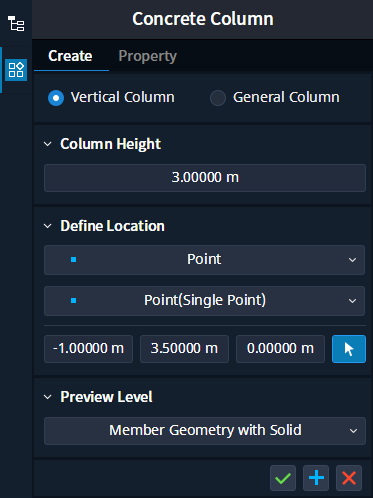

Vertical Column 생성
점을 정의하여 수직 콘크리트 기둥을 생성합니다.
• [Column Type]
기둥 타입을 설정합니다.
Vertical Column : Z방향으로 서있는 기둥을 생성합니다.
General Column : 임의의 방향으로 서있는 기둥을 생성합니다.
• [Column Height]
수직 기둥의 높이를 입력합니다.
• [Define Location]
Point(Single Point) : 콘크리트 기둥 생성 방식을 선택합니다. 점을 선택하여, 해당 점의 위치에 수직 콘크리트 기둥이 생성됩니다.
Point(Center of Points) : 콘크리트 기둥 생성 방식을 선택합니다. 여러 점들을 선택하여 선택한 점들의 중앙에 수직 콘크리트 기둥이 생성됩니다.
• [Preview Level]
생성 중 나타나는 Preview의 스타일을 설정합니다.
참고 - Preview Level

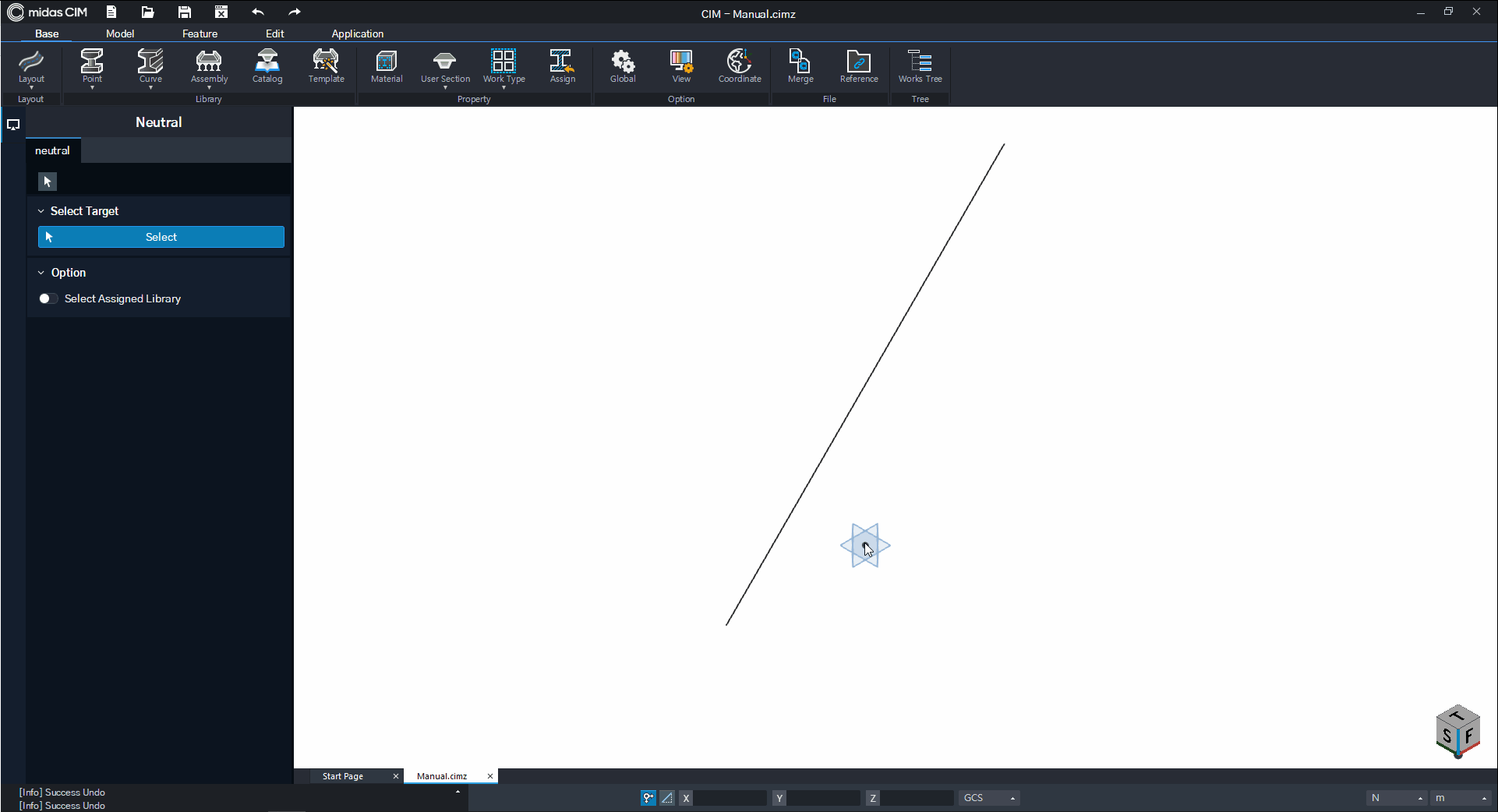

General Column 생성
선을 정의하여 콘크리트 기둥을 생성합니다.
• [Column Type]
기둥 타입을 설정합니다.
Vertical Column : Z방향으로 서있는 기둥을 생성합니다.
General Column : 임의의 방향으로 서있는 기둥을 생성합니다.

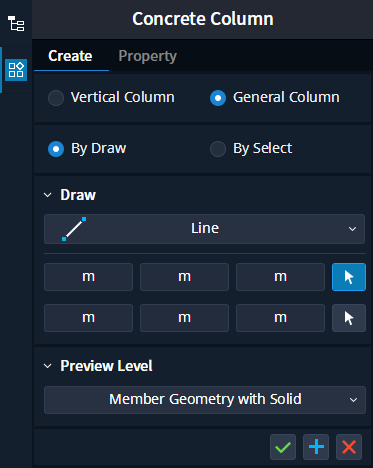

• [Draw / Select Edge]
By Draw : 콘크리트 기둥 생성 방식을 선택합니다. 선을 작도하여, 해당 선을 기준으로 콘크리트 기둥이 생성되게 합니다.

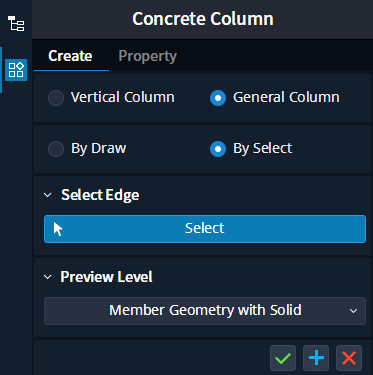

By Select : 콘크리트 기둥 생성 방식을 선택합니다. Edge를 선택하여, 해당 선을 기준으로 콘크리트 기둥이 생성되게 합니다.
By Select 방식을 사용하는 경우 아래와 같이 미리 정의된 2D Wire (Feature)를 선택하여 콘크리트 기둥을 생성할 수 있습니다.
• [Preview Level]
생성 중 나타나는 Preview의 스타일을 설정합니다.
참고 - Preview Level
참고자료
• 1D Concrete Member 속성
