Concrete Wall

개요

• Concrete 재질의 Wall 부재(2D)를 생성합니다.

실행

• Ribbon Menu > [Model] Tab > [Member] Group > Concrete > Wall

설명

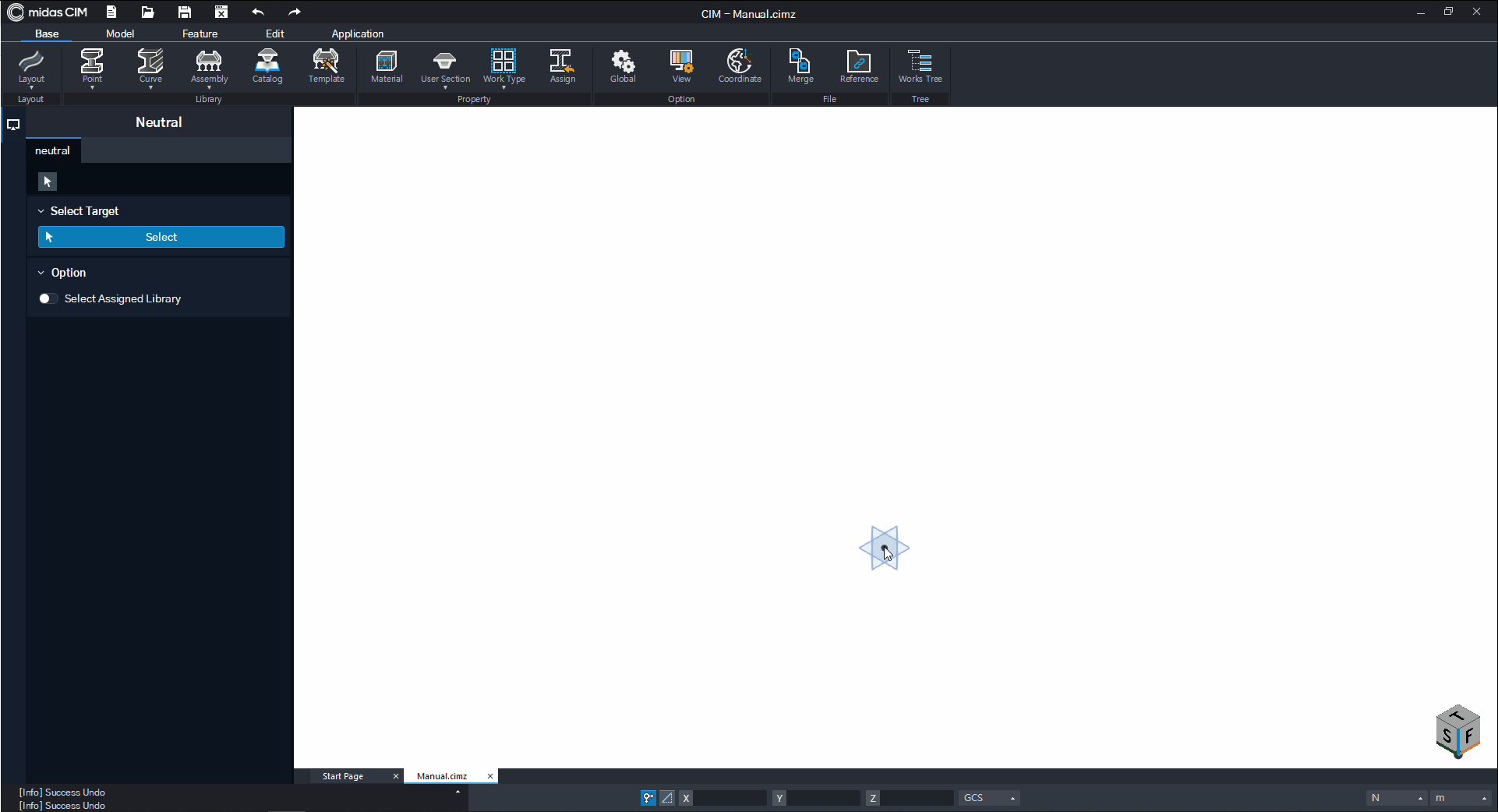

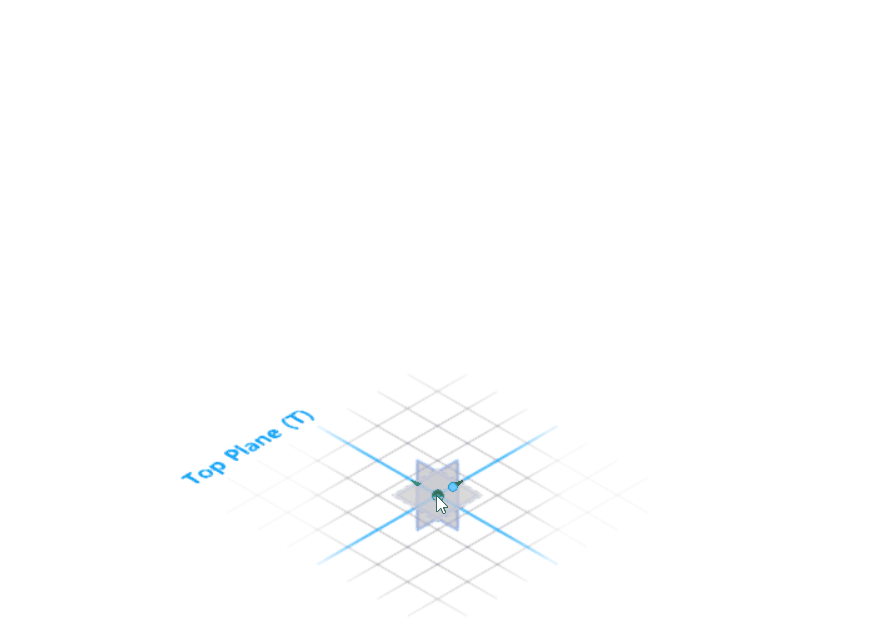

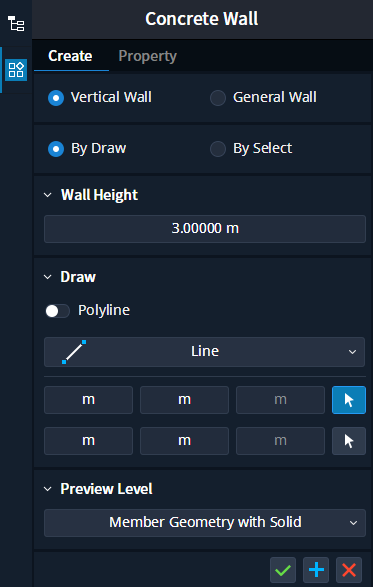

Vertical Wall 생성

선을 정의하여 콘크리트 벽체를 생성하는 방법입니다.

• [Wall Type]

벽체의 타입을 설정합니다.

Vertical Wall : Z방향으로 서있는 벽체를 생성합니다.

General Wall : 임의의 방향으로 서있는 벽체를 생성합니다.

• [Wall Height]

벽체의 높이를 입력합니다.

• [Draw / Select Edge]

By Draw : 수직 콘크리트 벽체 생성 방식을 선택합니다. 선을 작도하여, 해당 선의 형상으로 벽체가 생성되게 합니다.

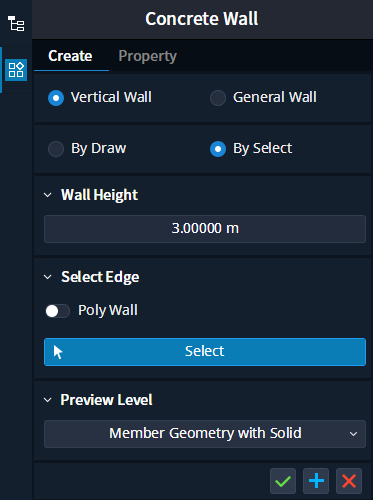

By Select : 수직 콘크리트 벽체 생성 방식을 선택합니다. Edge를 선택하여, 해당 Edge의 형상으로 벽체가 생성되게 합니다.

• [Preview Level]

생성 중 나타나는 Preview의 스타일을 설정합니다.

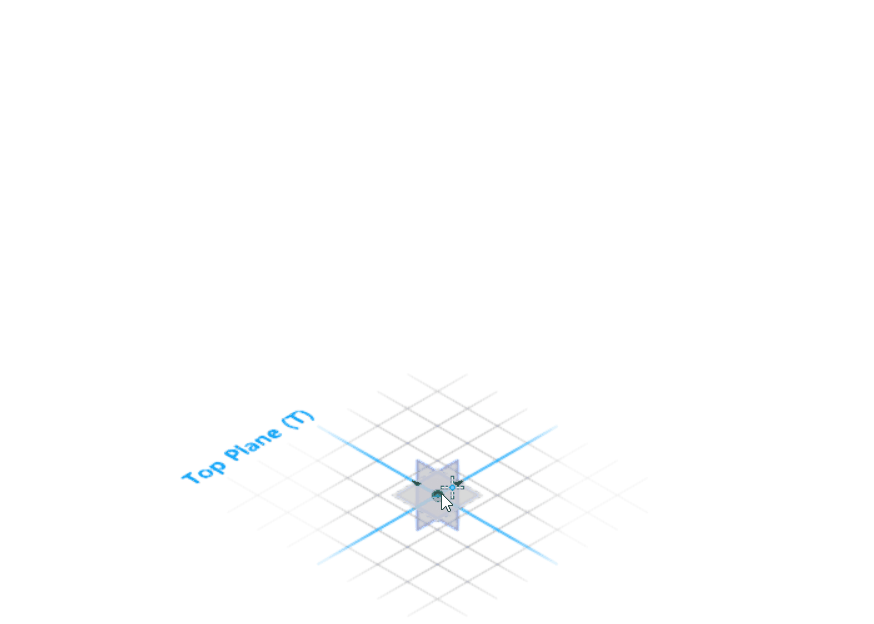

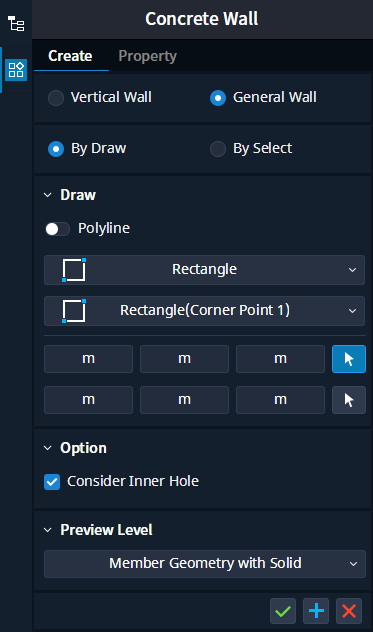

General Wall 생성 > By Draw 방법

새로운 평면을 정의하여 콘크리트 벽체를 생성하는 방법입니다.

• [Wall Type]

벽체의 타입을 설정합니다.

Vertical Wall : Z방향으로 서있는 벽체를 생성합니다.

General Wall : 임의의 방향으로 서있는 벽체를 생성합니다.

• [Draw]

By Draw 방식을 선택하는 경우 나타나는 블록으로, 선을 작도하여 콘크리트 벽체를 생성합니다.

• [Option]

Consider Inner Hole : 영역 위에 이중으로 또 다른 영역을 생성할 경우의 적용 방식을 설정합니다.

• [Preview Level]

생성 중 나타나는 Preview의 스타일을 설정합니다.

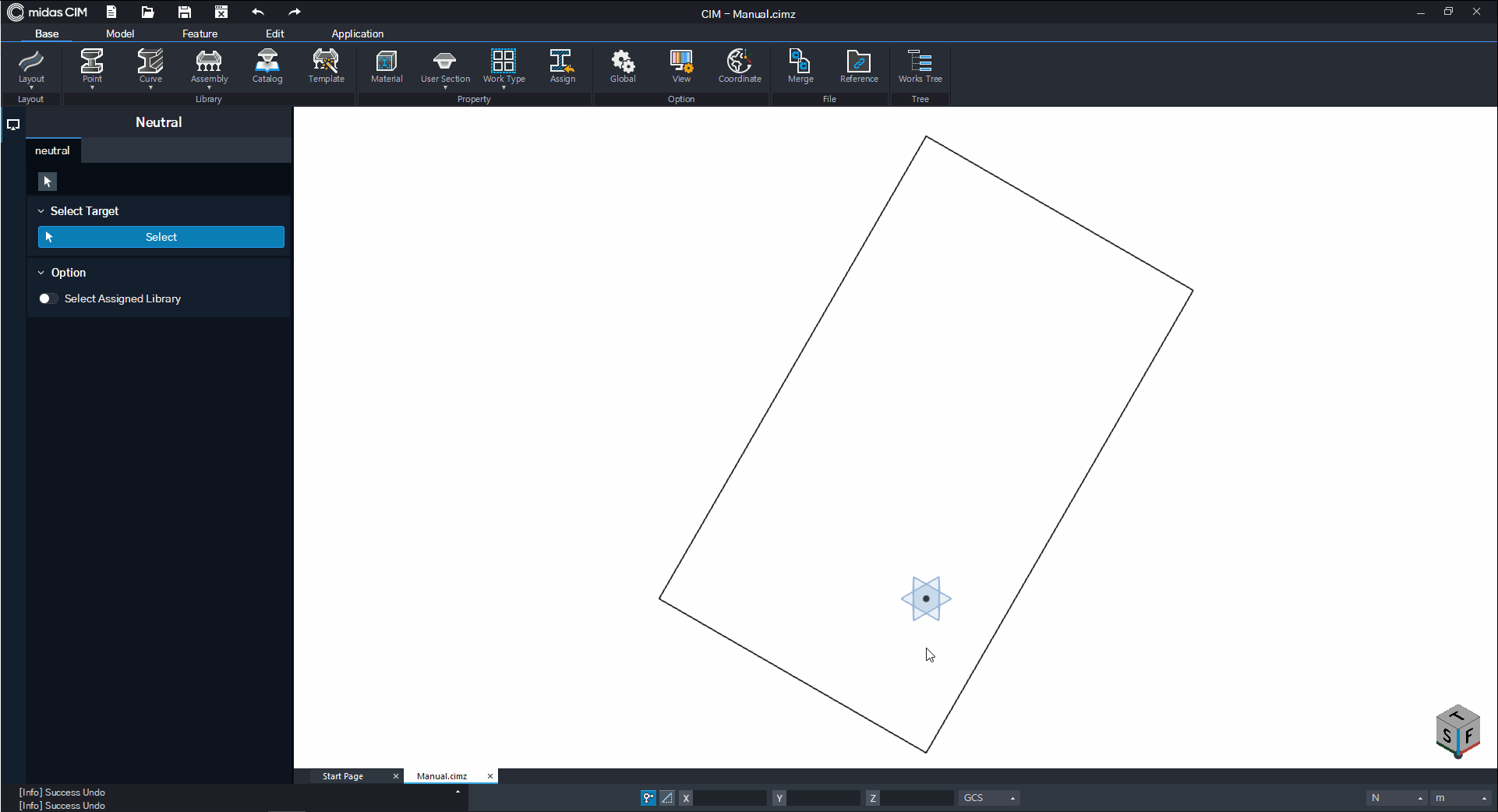

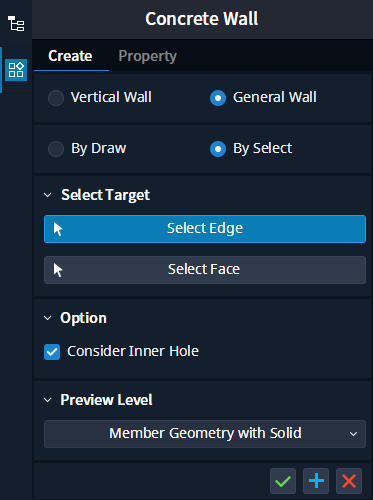

General Wall 생성 > By Select 방법

기존에 생성한 선, 면을 선택하여 콘크리트 벽체를 생성하는 방법입니다.

• [Wall Type]

벽체의 타입을 설정합니다.

Vertical Wall : Z방향으로 서있는 벽체를 생성합니다.

General Wall : 임의의 방향으로 서있는 벽체를 생성합니다.

• [Select Target]

By Select 방식을 선택하는 경우 나타나는 블록으로, Edge혹은 Face를 선택하여 콘크리트 벽체를 생성합니다.

Select Edge : 여러 선을 폐합되게 선택하여 콘크리트 벽체를 생성합니다.

Select Face : 면을 선택하여 콘크리트 벽체를 생성합니다.

• [Option]

Consider Inner Hole : 영역 위에 이중으로 또 다른 영역을 생성할 경우의 적용 방식을 설정합니다.

• [Preview Level]

생성 중 나타나는 Preview의 스타일을 설정합니다.

참고자료

• 2D Member 속성
