Plate

개요

• Steel 재질의 Plate 부재(2D)를 생성합니다.

실행

• Ribbon Menu > [Model] Tab > [Member] Group > Steel > Plate

설명

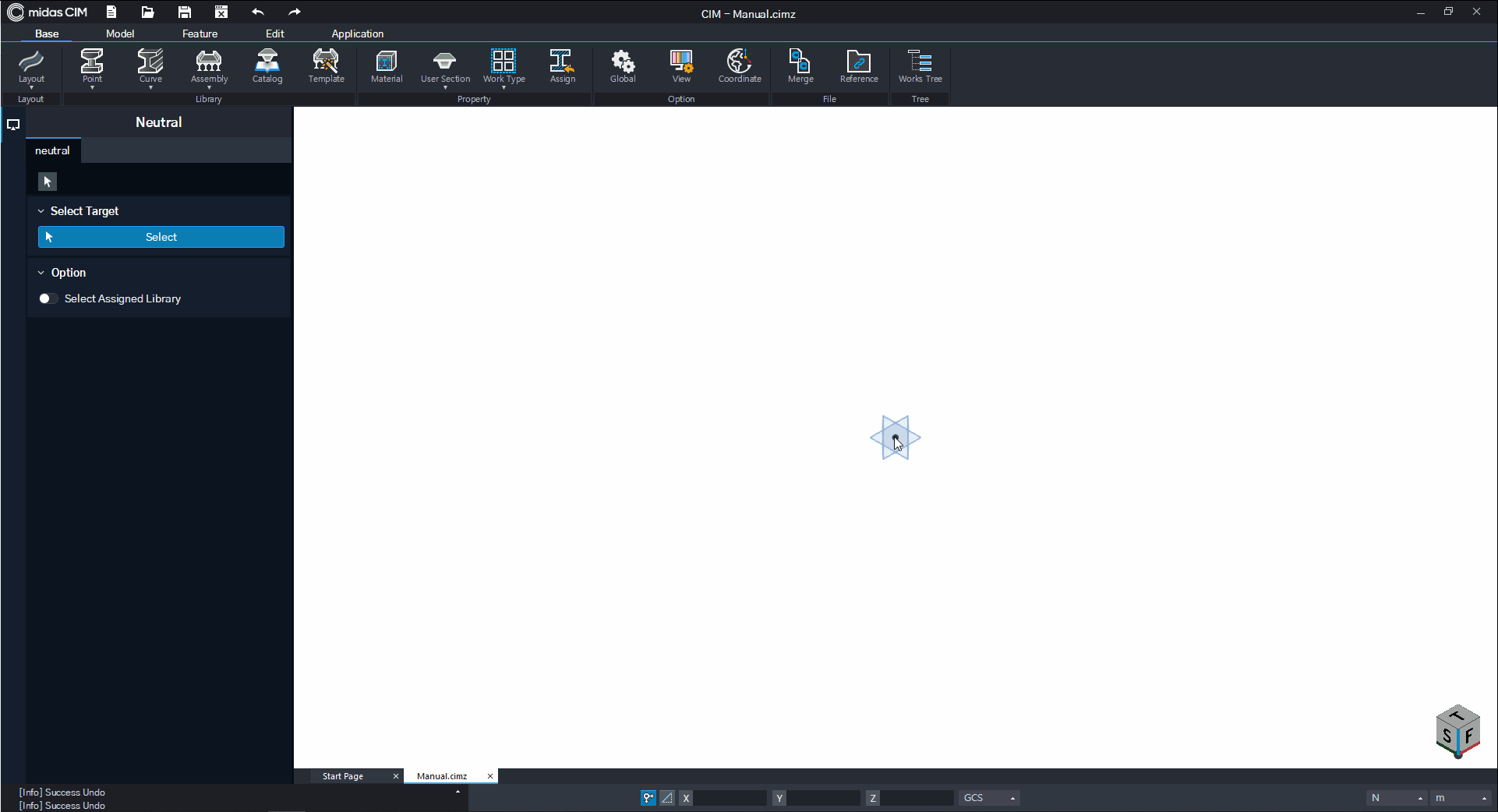

By Draw 방법

새로운 평면을 정의하여 강판을 생성하는 방법입니다.

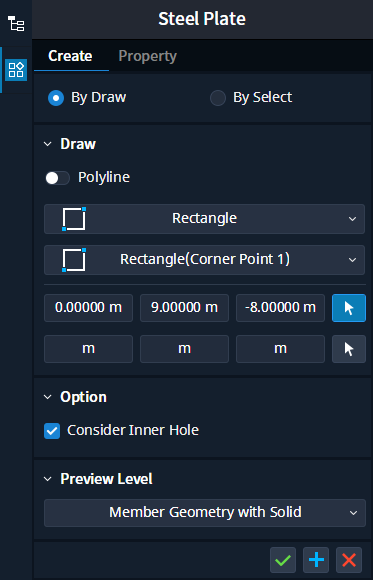

• [Draw]

By Draw 방식을 선택하는 경우 나타나는 블록으로, 선을 작도하여 강판을 생성합니다.

• [Option]

Consider Inner Hole : 영역 위에 이중으로 또 다른 영역을 생성할 경우의 적용 방식을 설정합니다.

• [Preview Level]

생성 중 나타나는 Preview의 스타일을 설정합니다.

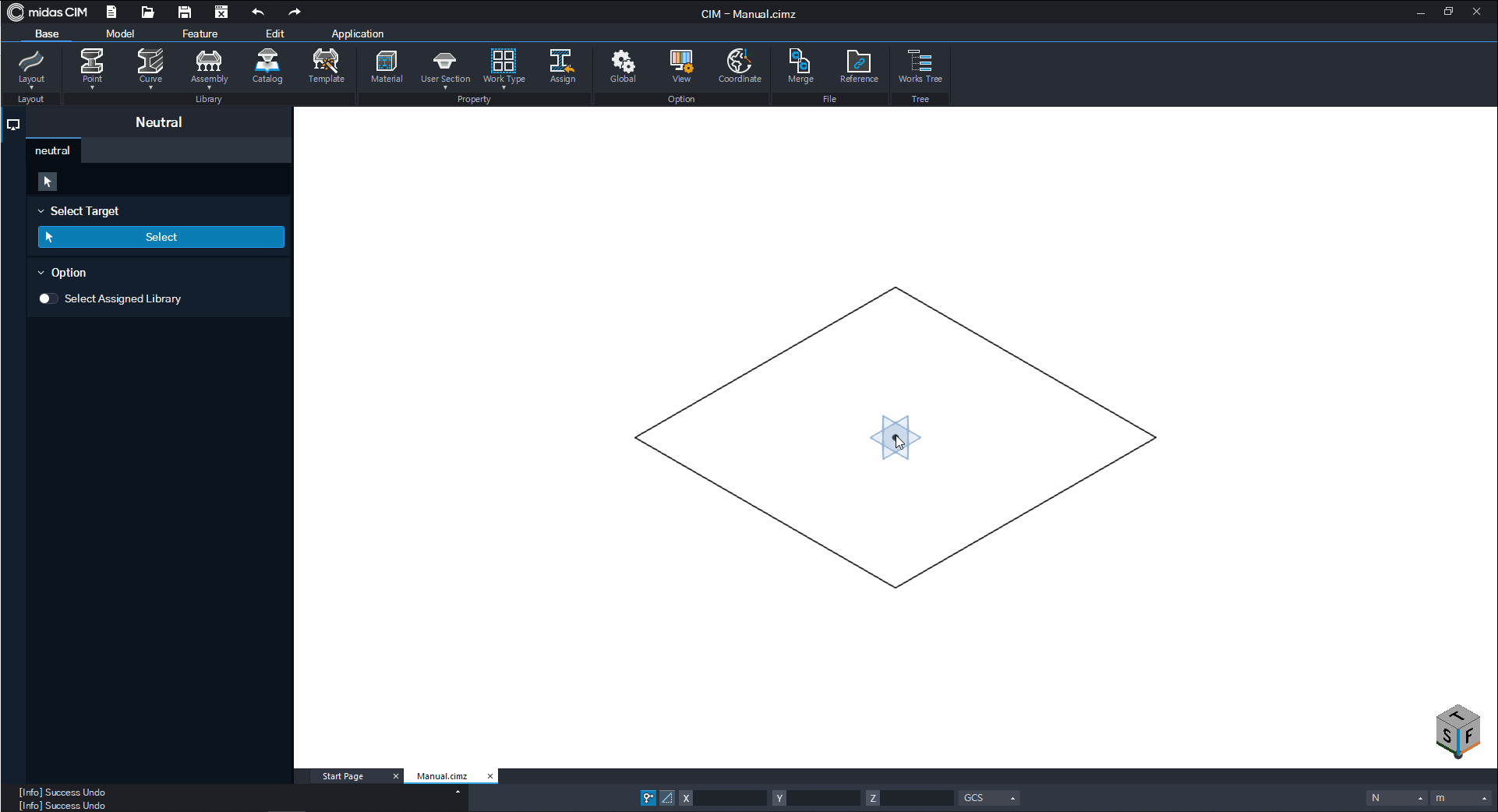

By Select 방법

이미 생성되어 있는 선, 면을 선택하여 강판을 생성하는 방법입니다.

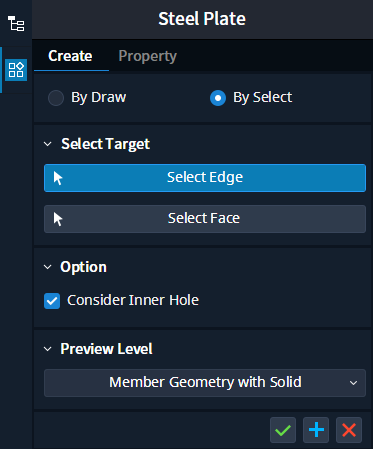

• [Select Target]

By Select 방식을 선택하는 경우 나타나는 블록으로, Edge혹은 Face를 선택하여 강판을 생성합니다.

Select Edge : 여러 선을 폐합되게 선택하여 강판을 생성합니다.

Select Face : 면을 선택하여 강판을 생성합니다.

• [Option]

Consider Inner Hole : 영역 위에 이중으로 또 다른 영역을 생성할 경우의 적용 방식을 설정합니다.

• [Preview Level]

생성 중 나타나는 Preview의 스타일을 설정합니다.

참고자료

• 2D Member 속성
