Column

개요

• Steel 재질의 Column 부재(1D)를 생성합니다.

실행

• Ribbon Menu > [Model] Tab > [Member] Group > Steel > Column

설명

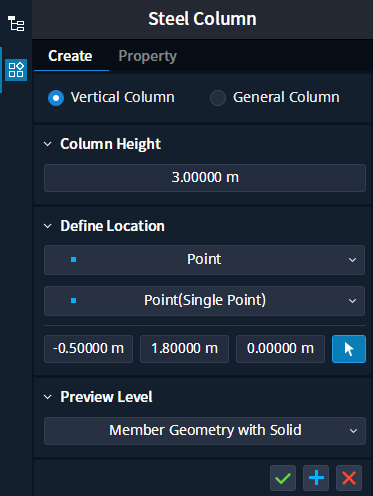

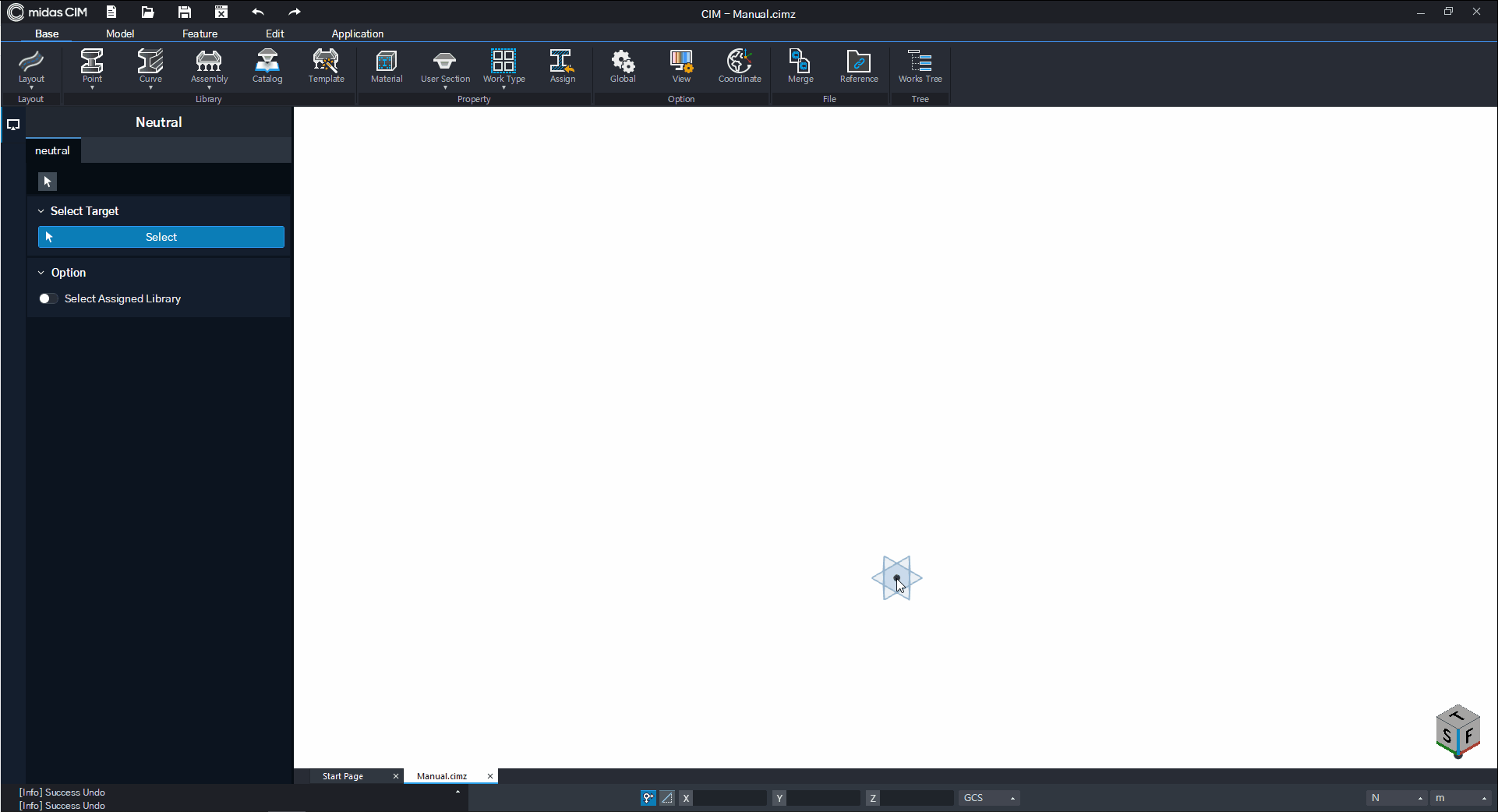

Vertical Column 생성

점을 정의하여 강재 기둥을 생성합니다.

• [Column Type]

기둥 타입을 설정합니다.

Vertical Column : Z방향으로 서있는 기둥을 생성합니다.

General Column : 임의의 방향으로 서있는 기둥을 생성합니다.

• [Column Height]

수직 기둥의 높이를 입력합니다.

• [Define Location]

Point(Single Point) : 강재 기둥 생성 방식을 선택합니다. 점을 선택하여, 해당 점의 위치에 수직 강재 기둥이 생성됩니다.

Point(Center of Points) : 강재 기둥 생성 방식을 선택합니다. 여러 점들을 선택하여 선택한 점들의 중앙에 수직 강재 기둥이 생성됩니다.

• [Preview Level]

생성 중 나타나는 Preview의 스타일을 설정합니다.

General Column 생성

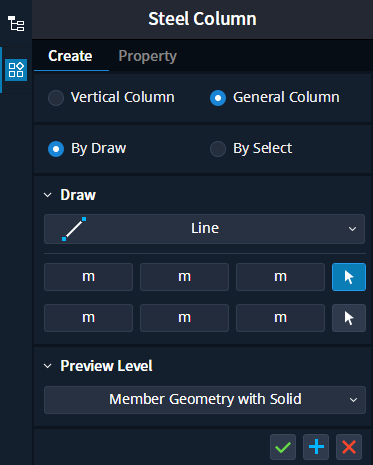

By Draw 방법

새로운 선을 정의하여 Steel General Column을 생성하는 방법입니다.

•[Draw]

선을 작도하여, 해당 선을 기준으로 강재 기둥이 생성되게 합니다.

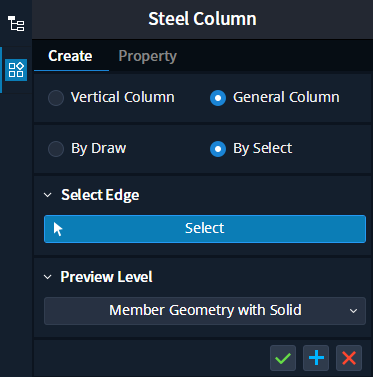

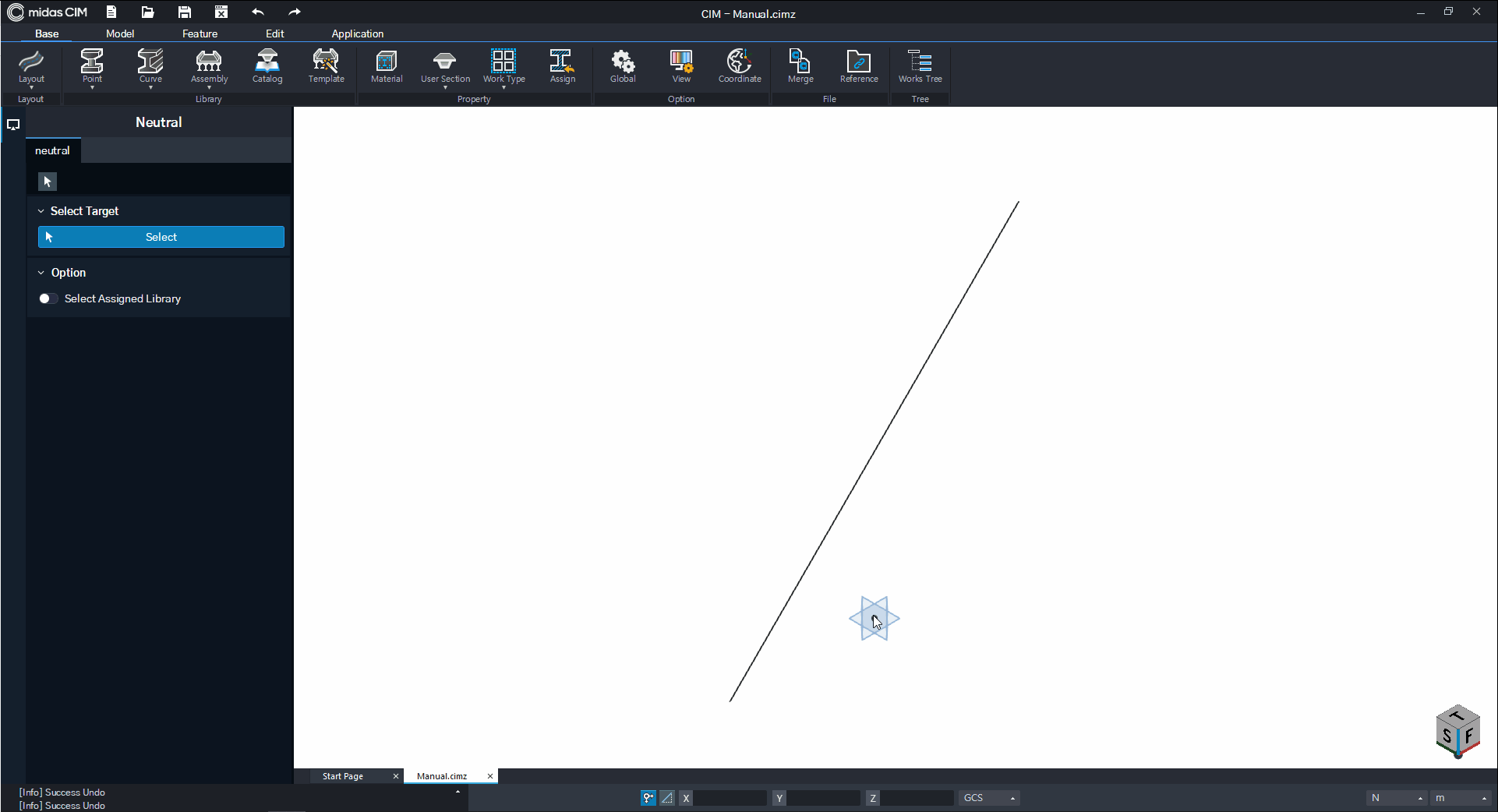

By Select 방법

이미 생성되어 있는 선을 선택하여 Steel Beam을 생성하는 방법입니다.

[Select Edge]

Edge를 선택하여, 해당 선을 기준으로 강재 기둥이 생성되게 합니다.

• [Preview Level]

생성 중 나타나는 Preview의 스타일을 설정합니다.

참고자료

• 1D Steel Member 속성
