Intro
이 플러그인은 SPACE GASS에서 제공하는 INPUT 정보 파일인 TXT포맷을 Converter기능을 통해 빠르게 모델 정보를 MIDAS CIViL NX로 불러올 수 있습니다.
Version
- v1.0.0 : 플러그인 출시
Applicable Standards
- 범용
Benefits of this plugin
이 플러그인은 SPACE GASS 모델 파일을 사용하여 모델 데이터를 Civil NX로 효율적으로 가져옵니다.
이 플러그인은 재료 및 단면, 요소 및 노드 데이터와 같은 기하학적 데이터, 경계 조건 및 하중 데이터와 관련된 데이터를 자동으로 변환하여 원본 데이터의 무결성을 유지하며, 신뢰할 수 있고 정확한 시뮬레이션을 가능하게 합니다.
How to use this plugin?

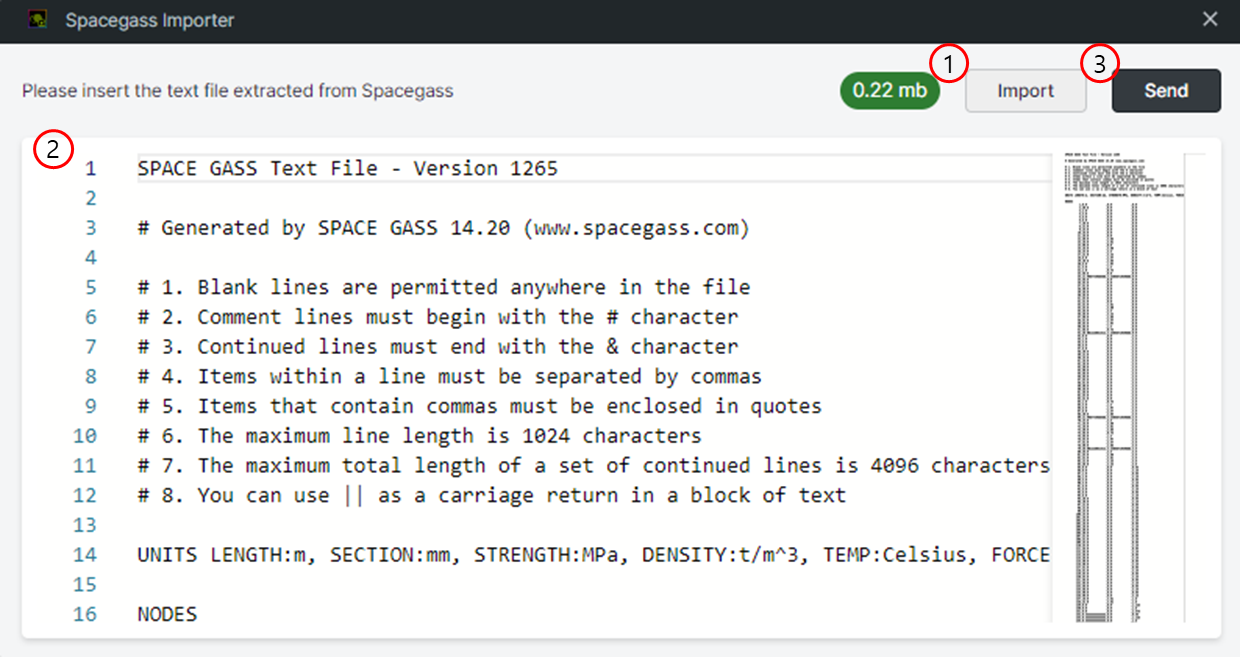

- Import 버튼을 누릅니다.
SPACE GASS txt 파일을 import 합니다. - SPACE GASS Text file 을 확인합니다.
mport 된 SPACE GASS 파일을 확인합니다. - Send 버튼을 누릅니다.
midas Civil 에 모델을 생성합니다.
Note
SPACEGASS의 모델 정보 중 midas Civil로 변환 가능한 데이터는 아래와 같습니다.
-
MATERIAL
- SECTION
- NODE
- ELEMENT
- BOUNDARY CONDITION
- LOAD
각 데이터의 SPACE GASS → midas Civil 변환 내용은 아래와 같습니다.
MATERIAL/SECTION
재료와 단면 정보의 경우 User Defined로 호환됩니다.
NODE
SPACEGASS 와 midas Civil 의 Global 좌표계 차이로 인하여, 아래와 같이 변환됩니다.
| X-DIR | Y-DIR | Z-DIR | |
| SPACE GASS | X | Y | Z |
| MIDAS CIVIL NX | X | Z | -Y |
ELEMENT
호환되는 요소 타입은 다음과 같습니다.
| FRAME | PLATE | Tension Only | Compression Only | |
| SPACE GASS | Normal | Plate | Tension Only | Compression Only |
| MIDAS CIVIL NX | General Beam | Plate | Tension Only | Compression Only |
BOUNDARY CONDITION
경계 조건 중 호환이 가능한 데이터는 아래와 같습니다.
-
SUPPORT
-
POINT SPRING
-
RIGID LINK / ELASTIC LINK
-
BEAM END RELEASE
LOADCASE
호환되는 하중은 다음과 같습니다.
| SPACE GASS | MIDAS CIVIL NX |
| SELF LOAD | SELF WEIGHT |
| PRESCRIBED DISPLACEMENT | SPECIFIED DISPLACEMENT OF SUPPORT |
| MEMBER CONCENTRETED LOAD | NODAL LOAD |
| MEMBER DISTRIBUTED FORCE | UNIFORM LOAD |
| MEMBER DISTRIBUTED MOMENT | UNIFORM MOMENT |
| PLATE PRESSURE LOAD | PRESSURE LOAD |
Conclusion
SPACE Converter를 통해 빠르게 모델정보를 MIDAS CIVIL NX로 불러올 수 있습니다.
SPACE GASS에서 제작된 모델을 MIDAS CIVIL NX로 호환하여 MIDAS CIVIL NX에서 제공되는 다양한 해석기능을 활용할 수 있습니다.
