개요
• 생성된 Rebar Group을 해제하거나, 임의의 선을 Rebar Group으로 치환합니다.
실행

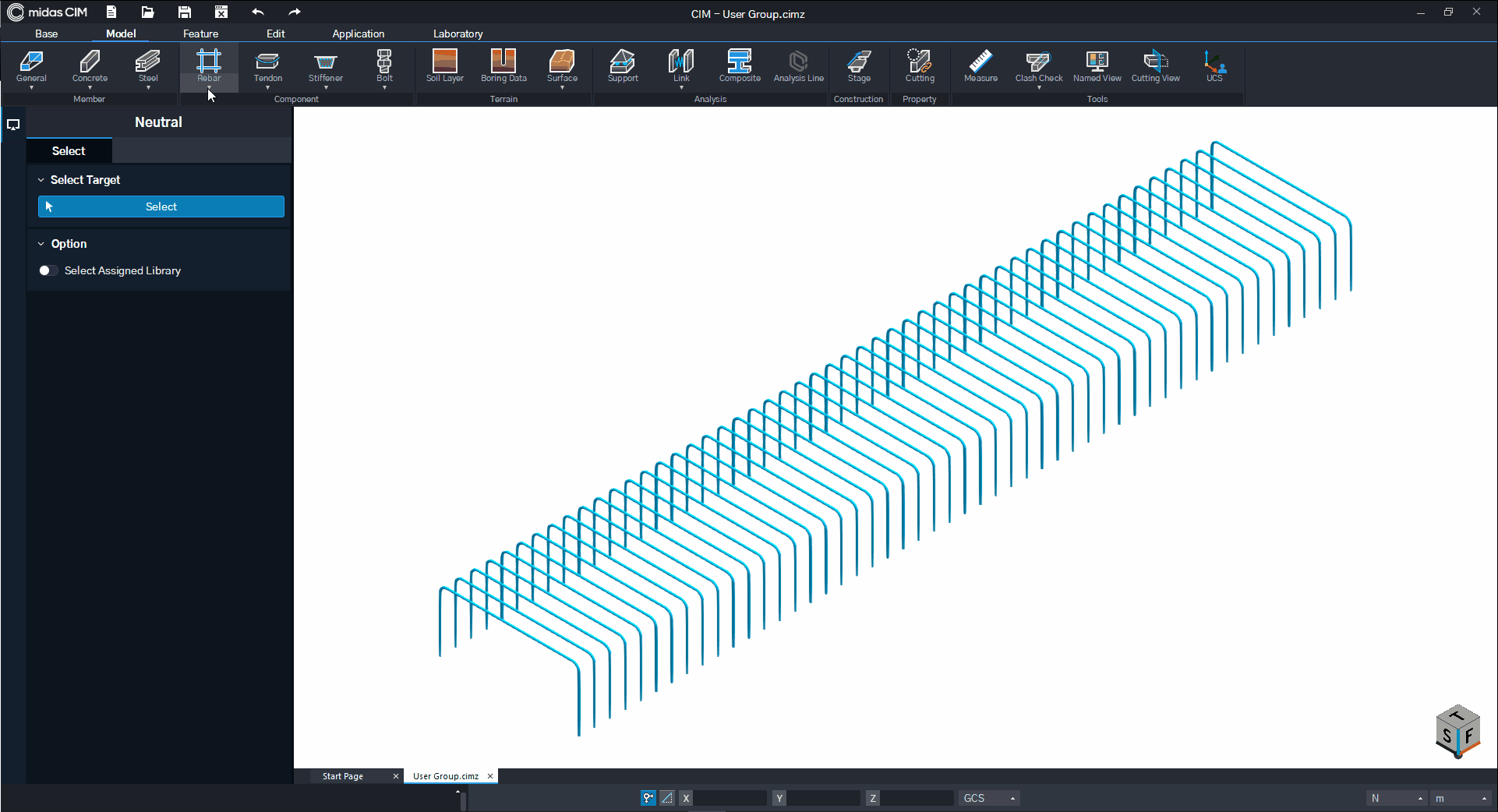

• Ribbon Menu > [Model] Tab > [Component] Group > Rebar > User Group
설명
Ungroup
Rebar Group을 해체하여 각각의 선으로 변경합니다.
• [Select Rebar Group]
그룹을 해제할 철근 그룹을 선택합니다.
• [Option]
Delete Target Rebar
On : Wire로 치환된 철근 그룹을 삭제합니다.
Off : Wire로 치환된 철근 그룹을 삭제하지 않습니다.
Regroup
각각의 선을 User Group Rebar로 변경합니다.
• [Select Target]
철근 그룹으로 치환할 Wire를 선택합니다.
Select by Poly Line
On : Wire 선택 시, Poly Line 단위로 선택됩니다.
Off : Wire 단위로 선택됩니다.
• [Classification]
철근 그룹의 이름과 강종을 설정합니다.
Name : 철근 그룹의 이름을 입력합니다.
Grade : 철근 그룹의 강종을 선택합니다.
• [Specification]
철근의 직경 등 제원을 설정합니다.
Code : 철근 규격의 기준을 선택합니다.
Nominal Diameter : 선택한 Code에 따라 철근 직경을 선택합니다.
Bending Radius : 선택한 기준과 직경에 따라 자동으로 반경 값을 반영합니다. 사용자가 직접 입력할 수 있습니다.
선택한 Wire들이 연속일 경우, Bending Radius와 관계없이 Wire들을 하나의 철근 그룹으로 변경합니다.
선택한 Wire들이 불연속점이 존재할 경우, Bending Radius를 반영한 Fillet 방식을 적용하여 철근 그룹으로 변경합니다.
• [Arrangement]
철근 그룹의 간경 정보를 입력합니다.
• 해당 입력값은 실제 간격과 무관하며, 2D 도면(Drafter)에서 철근 주석의 간격값 표시로만 사용됩니다.
• 여러 개의 값을 입력할 수 있습니다. (ex. 3@0.2, 0.15, 3@0.3)
• [Option]
Delete Target
On : 철근 그룹으로 치환된 Wire를 삭제합니다.
Off : 철근 그룹으로 치환된 Wire를 삭제하지 않습니다.
Convert to User Group
Rebar Group을 해체하여 User Group Rebar로 변경합니다.
• [Select Rebar Group]
그룹을 변경할 철근 그룹을 선택합니다.
• [Option]
Delete Target Rebar
On : User Group Rebar로 치환된 철근 그룹을 삭제합니다.
Off : User Group Rebar로 치환된 철근 그룹을 삭제하지 않습니다.
참고자료
• Material
• Rebar Specification
