개요
• 평면에서 작도한 Rebar를 3D로 배치하여 Rebar Group을 생성합니다.
실행
• Ribbon Menu > [Model] Tab > [Component] Group > Rebar > Array
설명

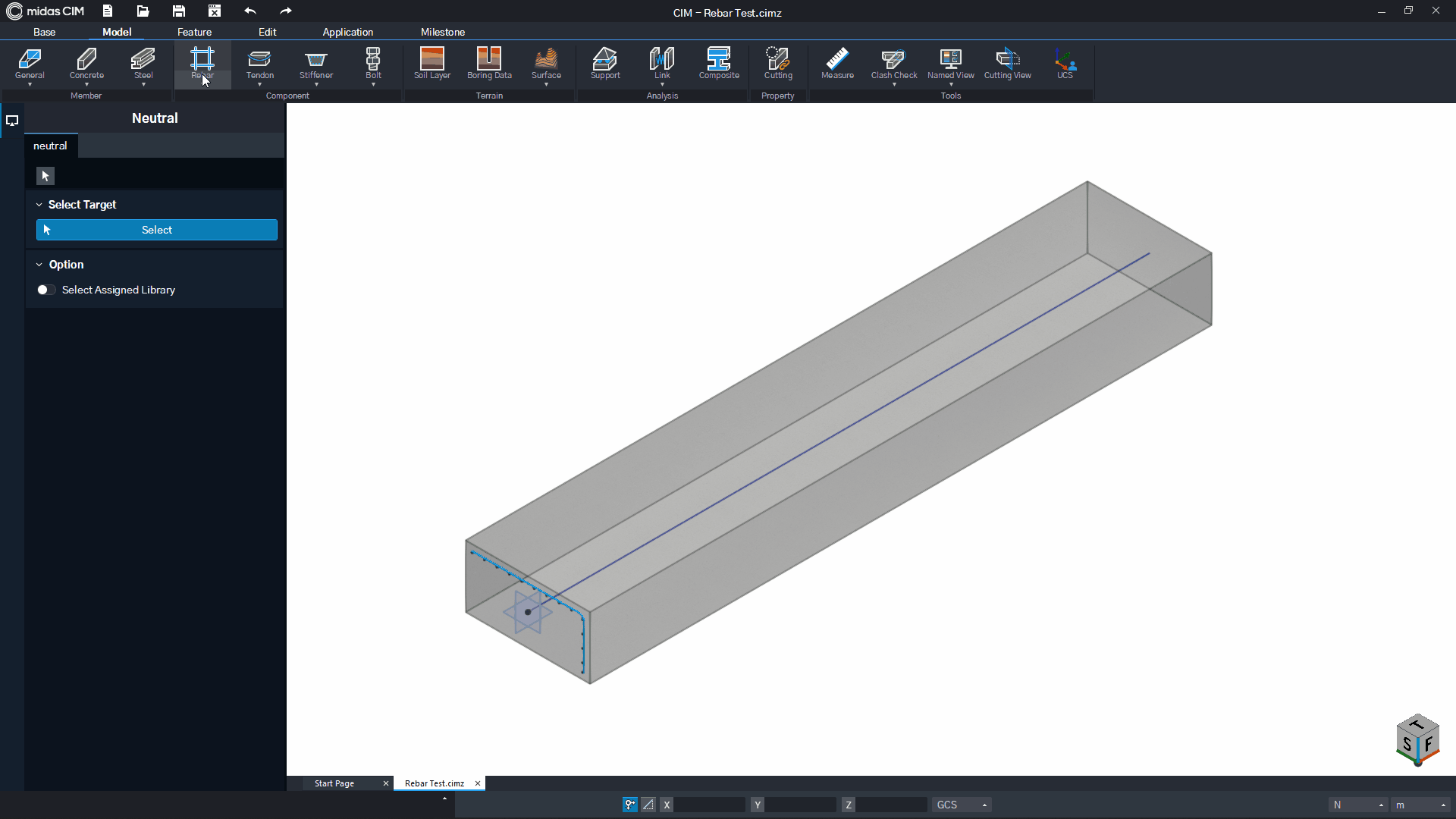

Tapered Array 방법
Tapered Array 방법으로 철근을 배열합니다.
변단면의 종방향 단면 변화에 따른 철근 형상의 변화를 반영합니다.
[Tab] Property
• [Arrangement]
철근의 배치 간격을 설정합니다.
Transverse Rebar Property > Arrangement 참고
[Tab] Array
• [Method]
철근을 배열하는 방식을 선택합니다. 배열 방식에 따라 Array 설정이 변경됩니다.
Tapered Array를 선택합니다.
• Tapered Array : 철근 배열 기준을 객체의 형상으로 지정합니다. 변단면의 종방향 단면 변화에 따른 철근 형상의 변화를 반영합니다.
• Array Along Path : 철근 배열의 기준을 경로로 지정합니다. Rebar Draw Plane 위의 단면에 대한 변화만을 고려할 수 있으며, 종방향 단면 변화는 반영하지 않습니다.
• Sweep Array : 횡철근을 구성하는 Draw Point들의 경로를 임의로 지정하여 철근을 배열합니다. 부재의 형상과 관계없이 철근이 배열될 수 있습니다.
• Cancel Array : 배열된 철근을 배열 전, 즉 Draw Plane 상태로 복구시킵니다.
• [Select Rebar]
배열할 철근(Draw Plane 상태)을 선택합니다.
• [Select Array Target Member]
선택한 철근이 배열될 Target Member를 선택합니다. 단일 부재에 철근을 배열하는 경우, 선택하지 않습니다.
• [Define End Plane]
철근이 배열될 종점 평면을 정의합니다.
Define Plane
• [Reference Path of Spacing]
철근의 배열 경로를 정의합니다.
Geometric Line of 1D Member : 선택한 부재의 중심선을 배열 경로로 지정합니다.
Select Edge : Line 객체를 선택하여 배열 경로로 지정합니다.
• [Longitudinal Rebar Option]
종철근의 진행방향 기준을 설정합니다.
• Follow Transverse : 횡철근의 배열을 따라 종철근이 생성됩니다.
• Follow Path : Array Path에 따라 종철근이 생성됩니다. 즉, 종철근이 Array Path와 평행하게 생성됩니다.

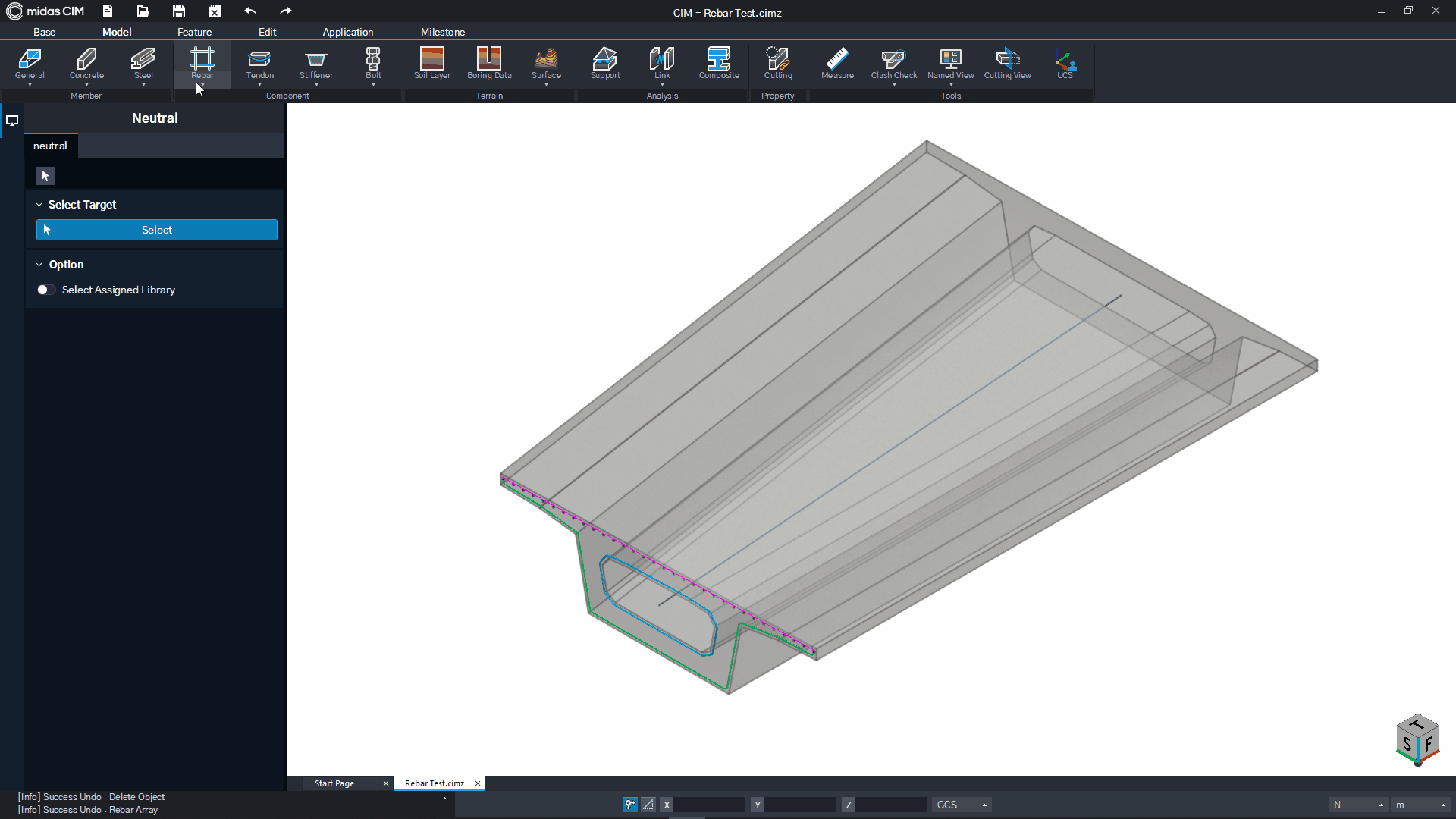

Array Along Path 방법
Array Along Path 방법으로 철근을 배열합니다.
Rebar Draw Plane 위의 단면에 대한 변화만을 고려할 수 있으며, 종방향 단면 변화는 반영하지 않습니다.
[Tab] Property
• [Arrangement]
횡철근의 배치 간격을 설정합니다.
Transverse Rebar Property > Arrangement 참고
[Tab] Array
• [Method]
철근을 배열하는 방식을 선택합니다. 배열 방식에 따라 Array 설정이 변경됩니다.
Array Along Path를 선택합니다.
• [Select Rebar]
배열할 철근(Draw Plane 상태)을 선택합니다.
• [Select Array Target Member]
선택한 철근이 배열될 Target Member를 선택합니다. 단일 부재에 철근을 배열하는 경우, 선택하지 않습니다.
• [Define End Plane]
철근이 배열될 종점 평면을 정의합니다.
Define Plane
• [Reference Path of Spacing]
철근의 배열 경로를 정의합니다.
Geometric Line of 1D Member : 선택한 부재의 중심선을 배열 경로로 지정합니다.
Select Edge : Line 객체를 선택하여 배열 경로로 지정합니다.
• [Longitudinal Rebar Option]
종철근의 진행방향 기준을 설정합니다.
• Follow Transverse : 횡철근의 배열을 따라 종철근이 생성됩니다.
• Follow Path : Array Path에 따라 종철근이 생성됩니다. 즉, 종철근이 Array Path와 평행하게 생성됩니다.

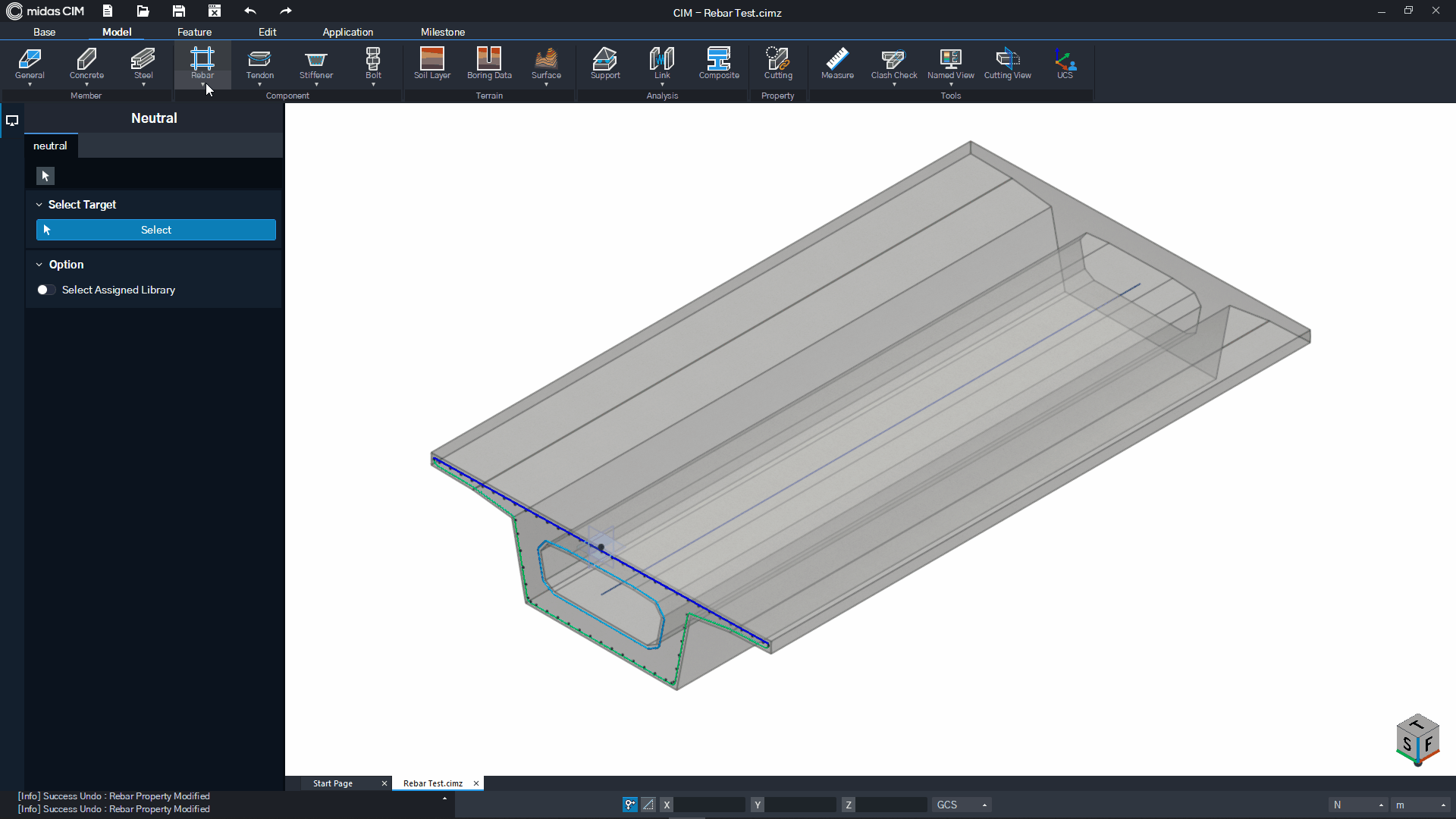

Sweep Array 방법
Sweep Array 방법으로 철근을 배열합니다.
횡철근을 구성하는 Draw Point들의 경로를 임의로 지정하여 철근을 배열합니다.
[Tab] Property
• [Arrangement]
횡철근의 배치 간격을 설정합니다.
Transverse Rebar Property > Arrangement 참고
[Tab] Array
• [Method]
철근을 배열하는 방식을 선택합니다. 배열 방식에 따라 Array 설정이 변경됩니다.
Sweep Array를 선택합니다.
• [Select Rebar]
배열할 철근(Draw Plane 상태)을 선택합니다.
• [Select Array Target Member]
선택한 철근이 배열될 Target Member를 선택합니다. 단일 부재에 철근을 배열하는 경우, 선택하지 않습니다.
• [Draw Point Path]
횡철근의 Draw Point 각각의 경로를 정의합니다. Draw Point 중 하나라도 경로가 지정되지 않은 경우, 철근이 배열되지 않습니다.
Sketch
• [Define End Plane]
철근이 배열될 종점 평면을 정의합니다.
Define Plane
• [Reference Path of Spacing]
철근의 배열 경로를 정의합니다.
Geometric Line of 1D Member : 선택한 부재의 중심선을 배열 경로로 지정합니다.
Select Edge : Line 객체를 선택하여 배열 경로로 지정합니다.
• [Longitudinal Rebar Option]
종철근의 진행방향 기준을 설정합니다.
• Follow Transverse : 횡철근의 배열을 따라 종철근이 생성됩니다.
• Follow Path : Array Path에 따라 종철근이 생성됩니다. 즉, 종철근이 Array Path와 평행하게 생성됩니다.
Cancel Array 방법
배열된 철근을 배열 전, 즉 Draw Plane 상태로 복구시킵니다.
[Tab] Array
• [Method]
철근을 배열하는 방식을 선택합니다. 배열 방식에 따라 Array 설정이 변경됩니다.
Cancel Array를 선택합니다.
• [Select Rebar]
배열된 철근 그룹을 선택합니다. 복수의 철근 그룹을 선택할 수 있습니다.
단일 철근 그룹의 Cancel Array는 Neutral 상태에서 철근 그룹을 선택하여 Draw Plane 상태로 복구시킬 수 있습니다.
