Stirrup

개요

• Stirrup Rebar Group을 생성합니다.

실행

• Ribbon Menu > [Model] Tab > [Component] Group > Rebar > Stirrup

설명

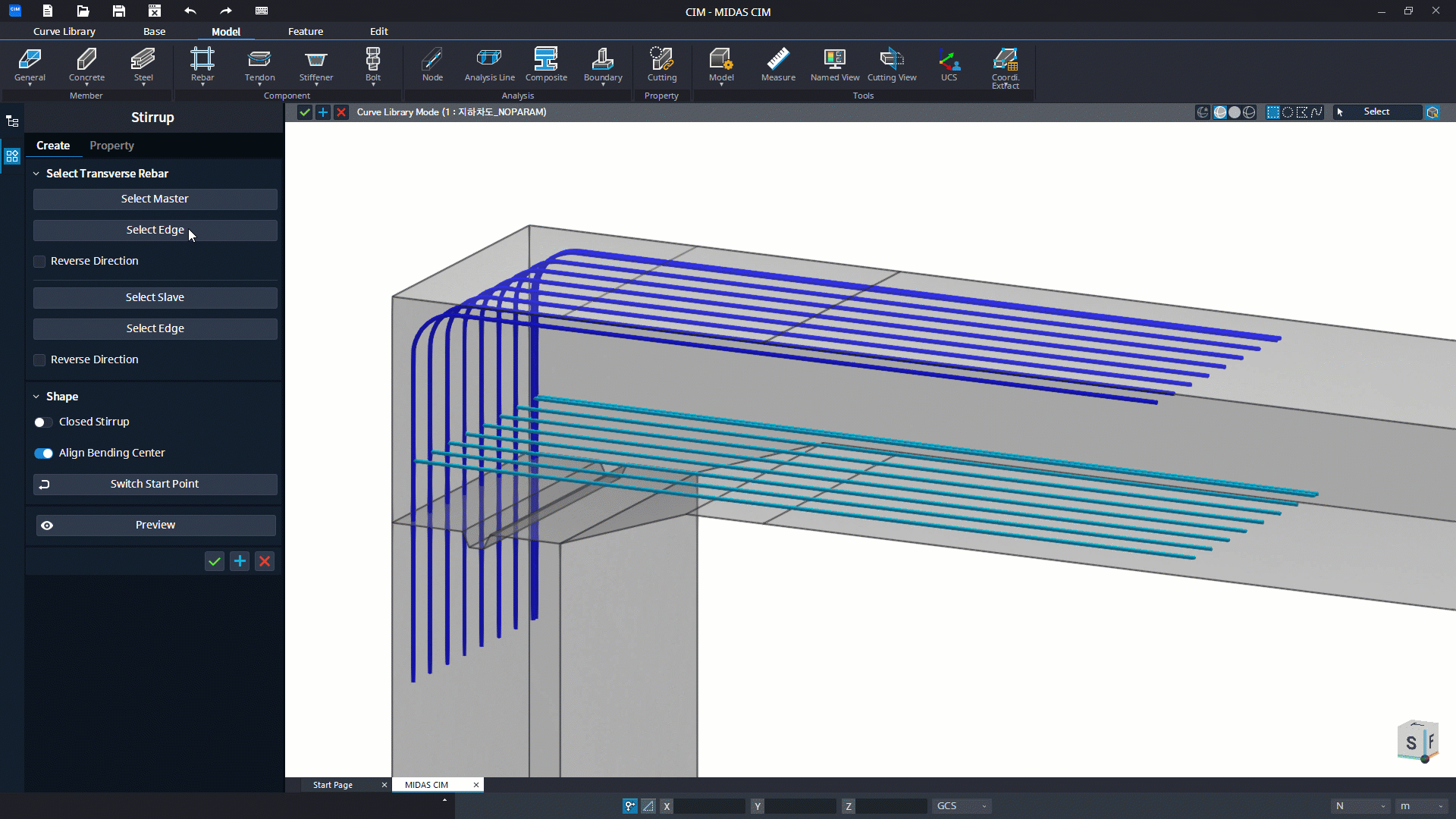

Stirrup 생성

횡철근에 종속되는 스터럽 철근을 생성합니다.

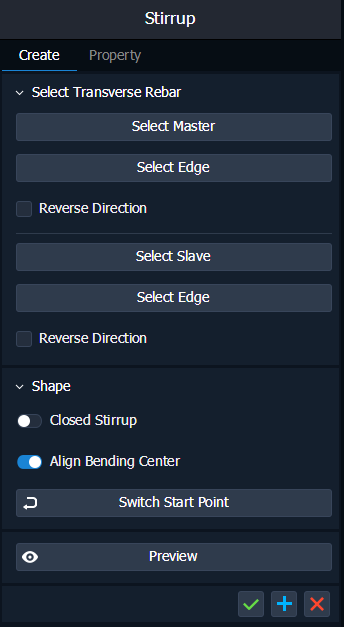

[Tab] Create

• [Select Master Rebar]

Stirrup이 종속되는 Master Rebar Group을 선택합니다. Master Rebar Group은 Transverse Rebar만 선택할 수 있습니다.

Select Master : Master Rebar Group을 선택합니다.

Select Edge : Master Rebar Group의 Edge 중에서 Stirrup이 생성되기를 원하는 Edge를 선택합니다. Edge를 선택하지 않은 경우, Master Rebar Group 전체 Edge를 대상으로 Stirrup이 생성됩니다.

Reverse Direction : Stirrup의 횡방향 배열 진행 방향을 반대로 설정합니다.

• [Select Slave Rebar]

Stirrup이 종속되는 Slave Rebar Group을 선택합니다. Slave Rebar Group은 Transverse Rebar만 선택할 수 있습니다.

Select Slave : Slave Rebar Group을 선택합니다.

Select Edge : Slave Rebar Group의 Edge 중에서 Stirrup이 생성되기를 원하는 Edge를 선택합니다. Edge를 선택하지 않은 경우, Slave Rebar Group 전체 Edge를 대상으로 Stirrup이 생성됩니다.

Reverse Direction : Stirrup의 횡방향 배열 진행 방향을 반대로 설정합니다.

• [Closed Stirrup]

On : 폐합 스터럽 철근으로 생성합니다.

Off : 폐합되지 않는 스터럽 철근으로 생성합니다.

• [Align Bending Center]

On : 스터럽 철근 굽힘(Bending) 부분의 중앙에 점철근이 위치합니다.

Off : 스터럽 철근 직선 부분의 끝에 점철근이 위치합니다.

• [Switch Start Point]

스터럽 철근의 시∙종점 위치를 전환합니다.

[Tab] Property
