Independent Longitudinal Rebar

개요

• 평면(Draw Plane) 상에서 Independent Longitudinal Rebar를 작도(정의)합니다.

실행

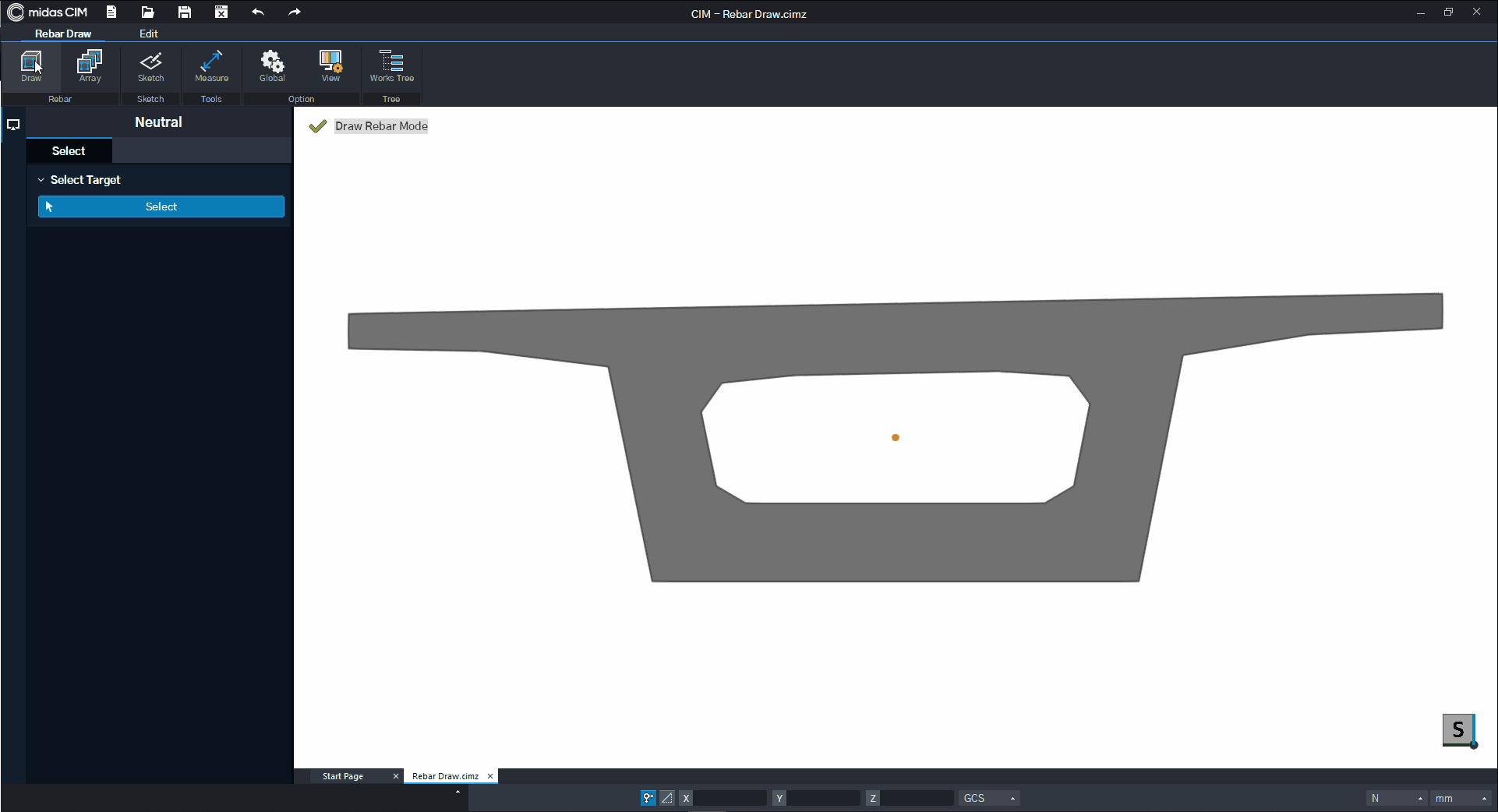

[Rebar Draw Mode]

• Ribbon Menu > [Rebar Draw] Tab > [Rebar] Group > Draw

설명

Free Shape 방법

Free Shape 방법으로 독립 종철근을 생성합니다.

[Tab] Draw

• [Rebar Type]

작도할 철근의 유형과 방식을 선택합니다.

Independent Longitudinal Rebar를 선택합니다.

Free Shape을 선택합니다.

• [Draw Rebar]

Sketch 도구를 사용하여 종철근이 생성되는 Line을 작도합니다.

Reverse Direction : Edge를 기준으로 철근의 위치를 반대 방향으로 적용합니다.

[Tab] Property

Select Line 방법

Select Line 방법으로 독립 종철근을 생성합니다.

[Tab] Draw

• [Rebar Type]

작도할 철근의 유형과 방식을 선택합니다.

Independent Longitudinal Rebar를 선택합니다.

Select Line을 선택합니다.

• [Draw Rebar]

미리 그려져 있는 Line을 가상의 Draw Line(Hidden Line)으로 선택하여 종철근을 배치합니다.

Mirror Hook : 종철근 프로파일의 시∙종점을 전환합니다.

Reverse Direction : Edge를 기준으로 철근의 위치를 반대 방향으로 적용합니다.

[Tab] Property

Select Member Edge 방법

Select Member Edge 방법으로 횡철근을 생성합니다.

[Tab] Draw

• [Rebar Type]

작도할 철근의 유형과 방식을 선택합니다.

Independent Longitudinal Rebar를 선택합니다.

Select Member Edge를 선택합니다.

• [Draw Rebar]

Target Member 단면의 Edge를 선택합니다.

Edge를 선택할 때 철근의 진행 방향 및 위치를 함께 설정해야 합니다.

Edge 간에 교차점이 존재하는 경우(연장 교차점 포함), 연결하는 Hidden Line을 생성합니다.

[Tab] Property

참고자료

• Longitudinal Rebar Property 매뉴얼
