Longitudinal Rebar

개요

• 평면(Draw Plane) 상에서 Longitudinal Rebar를 작도(정의)합니다.

실행

[Rebar Draw Mode]

• Ribbon Menu > [Rebar Draw] Tab > [Rebar] Group > Draw

설명

Select Transverse Rebar 방법

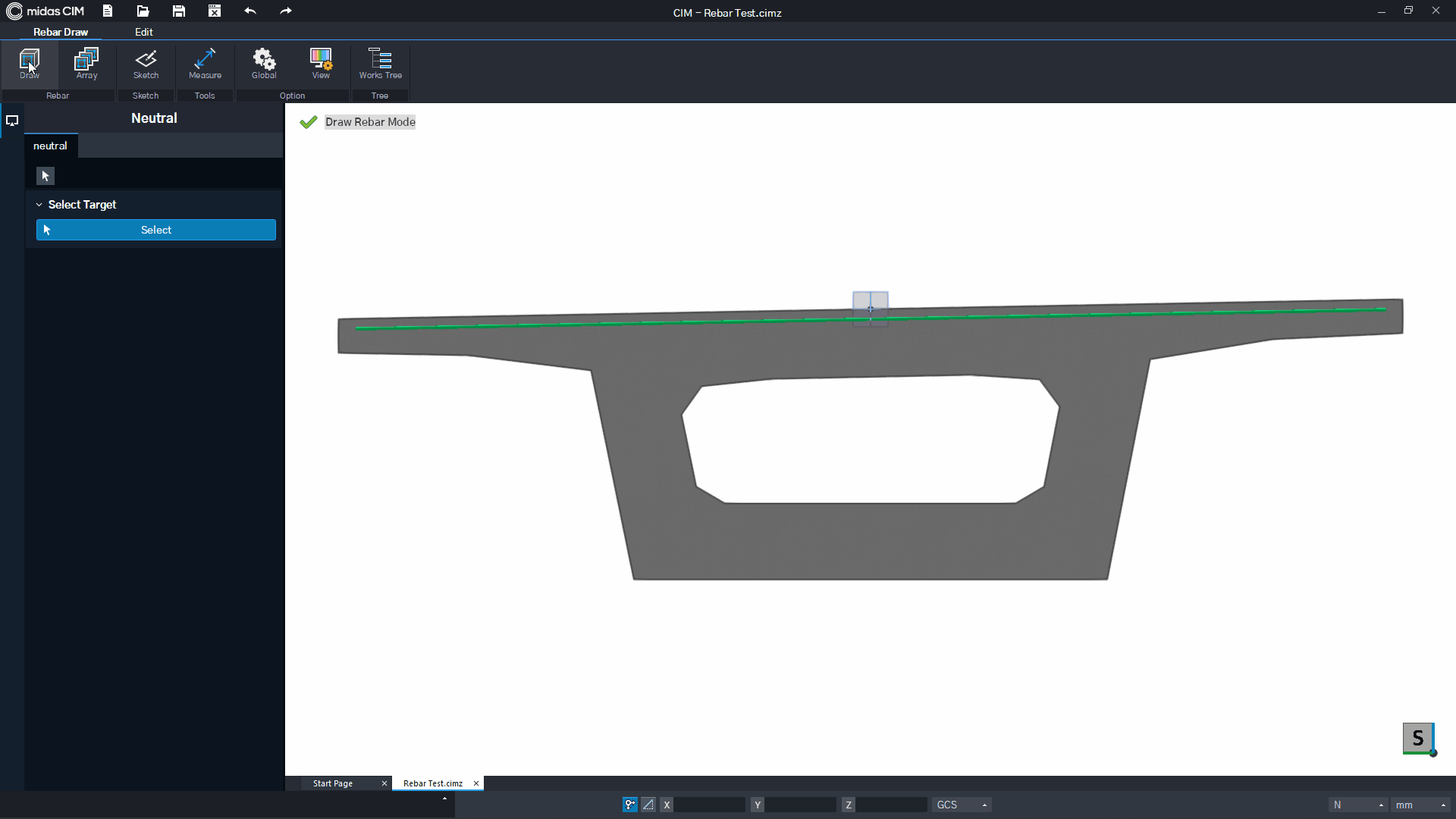

Select Transverse Rebar 방법으로 종철근을 생성합니다.

[Tab] Draw

• [Rebar Type]

작도할 철근의 유형과 방식을 선택합니다.

Longitudinal Rebar를 선택합니다.

Select Transverse Rebar를 선택합니다.

• [Draw Rebar]

횡철근 중 원하는 부분을 선택하여 종철근 프로파일을 배치합니다.

Reverse Direction : Edge를 기준으로 철근의 위치를 반대 방향으로 적용합니다.

Reverse Start Point : 종철근 프로파일의 시∙종점을 전환합니다.

[Tab] Property

2 Points 방법

2 Points 방법으로 종철근을 생성합니다.

[Tab] Draw

• [Rebar Type]

작도할 철근의 유형과 방식을 선택합니다.

Longitudinal Rebar를 선택합니다.

2 Points를 선택합니다.

• [Draw Rebar]

횡철근 위 두 점을 클릭하여 종철근 프로파일을 배치합니다.

[Tab] Property

Single 방법

Single 방법으로 종철근을 생성합니다.

[Tab] Draw

• [Rebar Type]

작도할 철근의 유형과 방식을 선택합니다.

Longitudinal Rebar를 선택합니다.

Single을 선택합니다.

• [Draw Rebar]

횡철근 위 한 점을 클릭하여 종철근 프로파일을 배치합니다.

[Tab] Property

참고자료

• Longitudinal Rebar Property
