Shear Reinforcement

개요

• 평면(Draw Plane) 상에서 Shear Reinforcement를 작도(정의)합니다.

실행

[Rebar Draw Mode]

• Ribbon Menu > [Rebar Draw] Tab > [Rebar] Group > Draw

설명

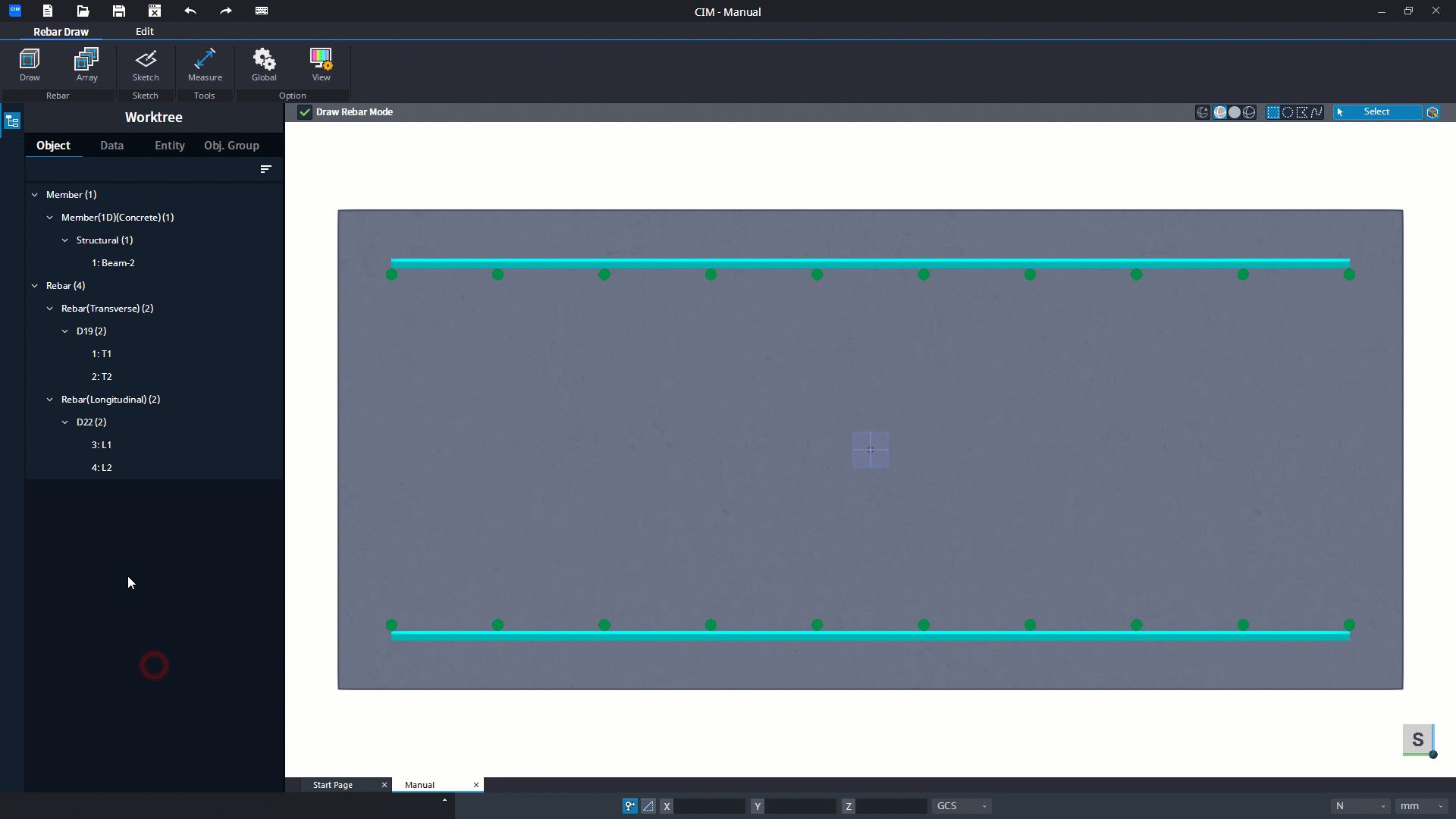

Shear Reinforcement 작도 방법

횡철근 또는 종철근에 종속되는 전단 보강 철근을 생성합니다.

[Tab] Draw

• [Rebar Type]

작도할 철근의 유형과 방식을 선택합니다.

Shear Reinforcement를 선택합니다.

• [Draw Rebar]

전단 보강 철근을 종속시키는 점철근(횡/종철근)을 선택합니다.

Closed Rebar

On : 폐합 전단 보강 철근으로 생성합니다.

Off : 폐합되지 않는 전단 보강 철근으로 생성합니다.

Switch Start Point : 전단 보강 철근의 시∙종점 위치를 전환합니다.

Align Bending Center

On : 전단 보강 철근 굽힘(Bending) 부분의 중앙에 점철근이 위치합니다.

Off : 전단 보강 철근 직선 부분의 끝에 점철근이 위치합니다.

[Tab] Property
