Transverse Rebar

개요

• 평면(Draw Plane) 상에서 Transverse Rebar를 작도(정의)합니다.

실행

[Rebar Draw Mode]

• Ribbon Menu > [Rebar Draw] Tab > [Rebar] Group > Draw

설명

Straight Bar 방법

Straight Bar 방법으로 횡철근을 생성합니다.

[Tab] Draw

• [Rebar Type]

작도 할 철근의 유형과 방식을 선택합니다.

Transverse Rebar를 선택합니다.

Straight Bar를 선택합니다.

• [Draw Rebar]

Target Member 단면의 Edge를 선택합니다.

Mirror Hook : Property에서 설정한 Hook의 시∙종점을 전환합니다.

[Tab] Property

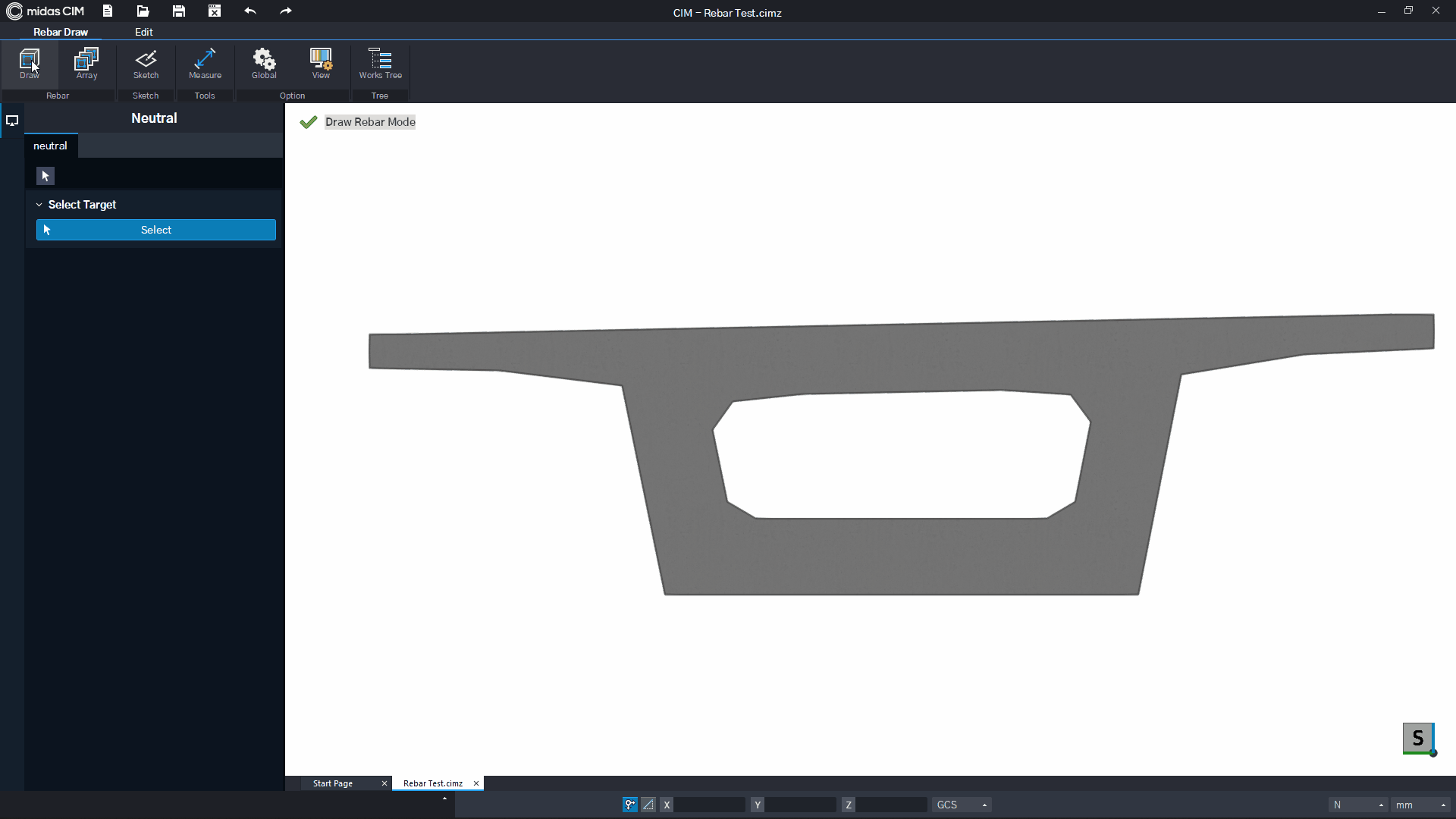

Closed Stirrup 방법

Closed Stirrup 방법으로 횡철근을 생성합니다.

[Tab] Draw

• [Rebar Type]

작도할 철근의 유형과 방식을 선택합니다.

Transverse Rebar를 선택합니다.

Closed Stirrup을 선택합니다.

• [Draw Rebar]

Target Member의 단면 형상으로 폐합된 Edge를 선택합니다.

Auto Closed

On : 부재의 단면을 구성하는 Edge를 선택하면 해당 위치를 시∙종점으로 하는 폐합 철근을 생성합니다.

Off : 사용자가 Edge를 선택하여 만든 폐합 단면에 대하여 폐합 철근을 생성합니다.

Switch Start Point : 폐합 단면의 교차점에 임의로 생성된 시∙종점 위치를 전환합니다.

Reverse Direction : Edge를 기준으로 철근의 위치를 반대 방향으로 적용합니다.

[Tab] Property

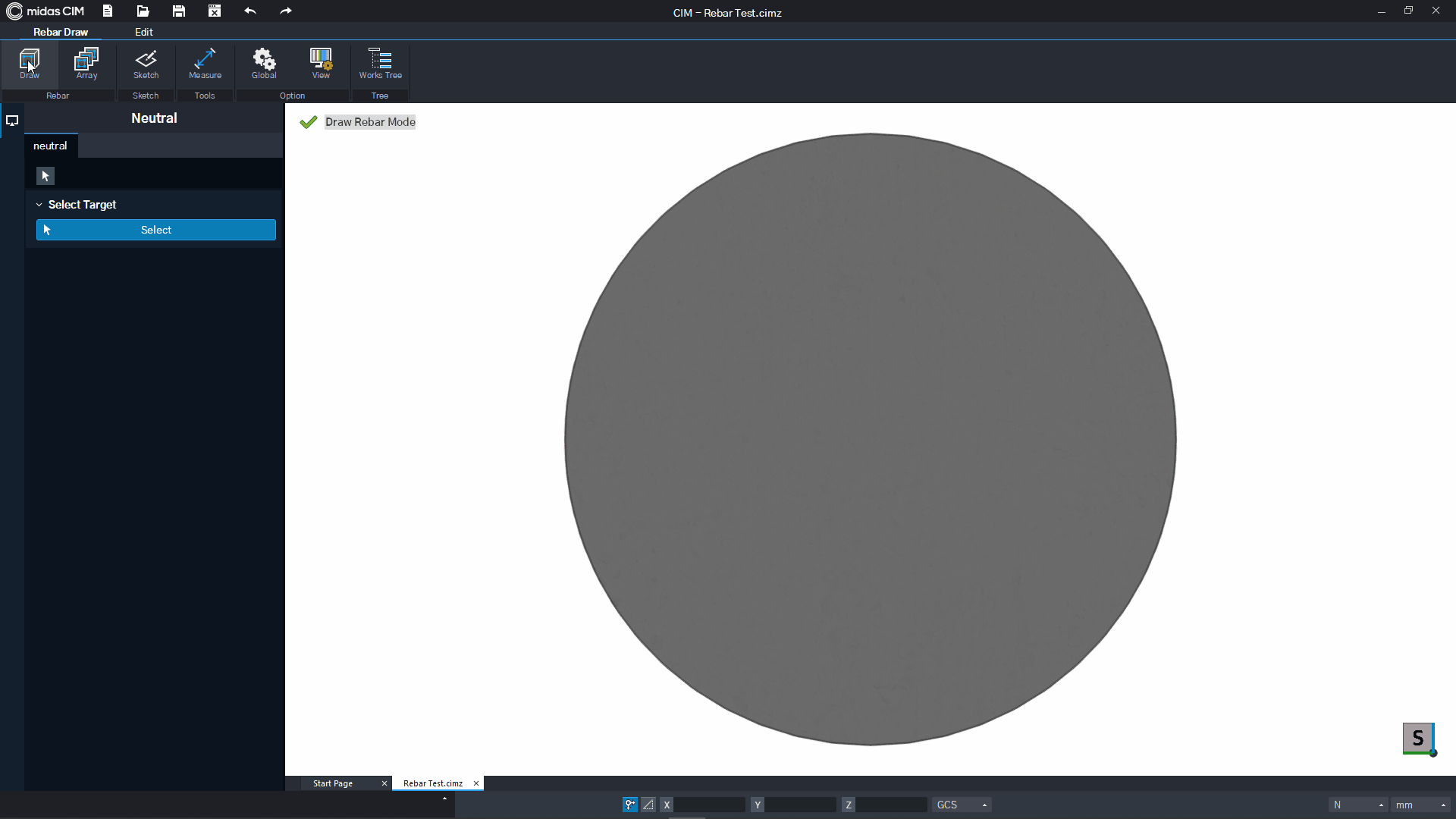

Circular Stirrup 방법

Circular Stirrup 방법으로 횡철근을 생성합니다.

[Tab] Draw

• [Rebar Type]

작도할 철근의 유형과 방식을 선택합니다.

Transverse Rebar를 선택합니다.

Circular Stirrup을 선택합니다.

• [Draw Rebar]

원형 단면의 Edge를 선택합니다. 단면 형상이 원형인 경우에만 적용 가능합니다.

[Tab] Property

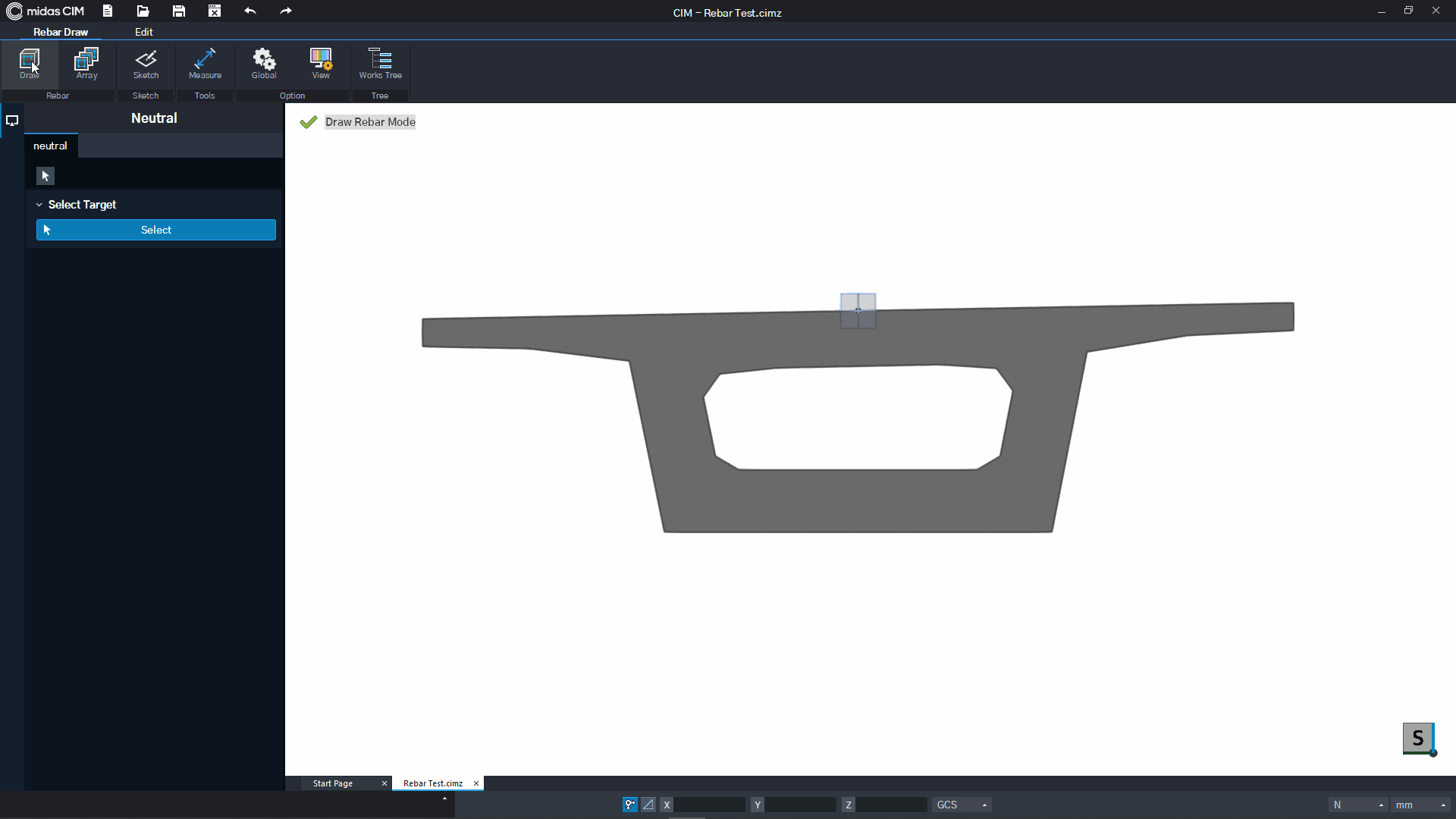

Free Shape 방법

Free Shape 방법으로 횡철근을 생성합니다.

[Tab] Draw

• [Rebar Type]

작도할 철근의 유형과 방식을 선택합니다.

Transverse Rebar를 선택합니다.

Free Shape을 선택합니다.

• [Draw Rebar]

Sketch 도구를 사용하여 횡철근이 생성되는 Line을 작도합니다.

Reverse Direction : Edge를 기준으로 철근의 위치를 반대 방향으로 적용합니다.

[Tab] Property

Select Line 방법

Select Line 방법으로 횡철근을 생성합니다.

[Tab] Draw

• [Rebar Type]

작도할 철근의 유형과 방식을 선택합니다.

Transverse Rebar를 선택합니다.

Select Line을 선택합니다.

• [Draw Rebar]

미리 그려져 있는 Line을 선택합니다.

Line이 이어져 있는 경우, 연결하는 횡철근을 생성합니다.

Mirror Hook : Property에서 설정한 Hook의 시∙종점을 전환합니다.

Reverse Direction : Edge를 기준으로 철근의 위치를 반대 방향으로 적용합니다.

[Tab] Property

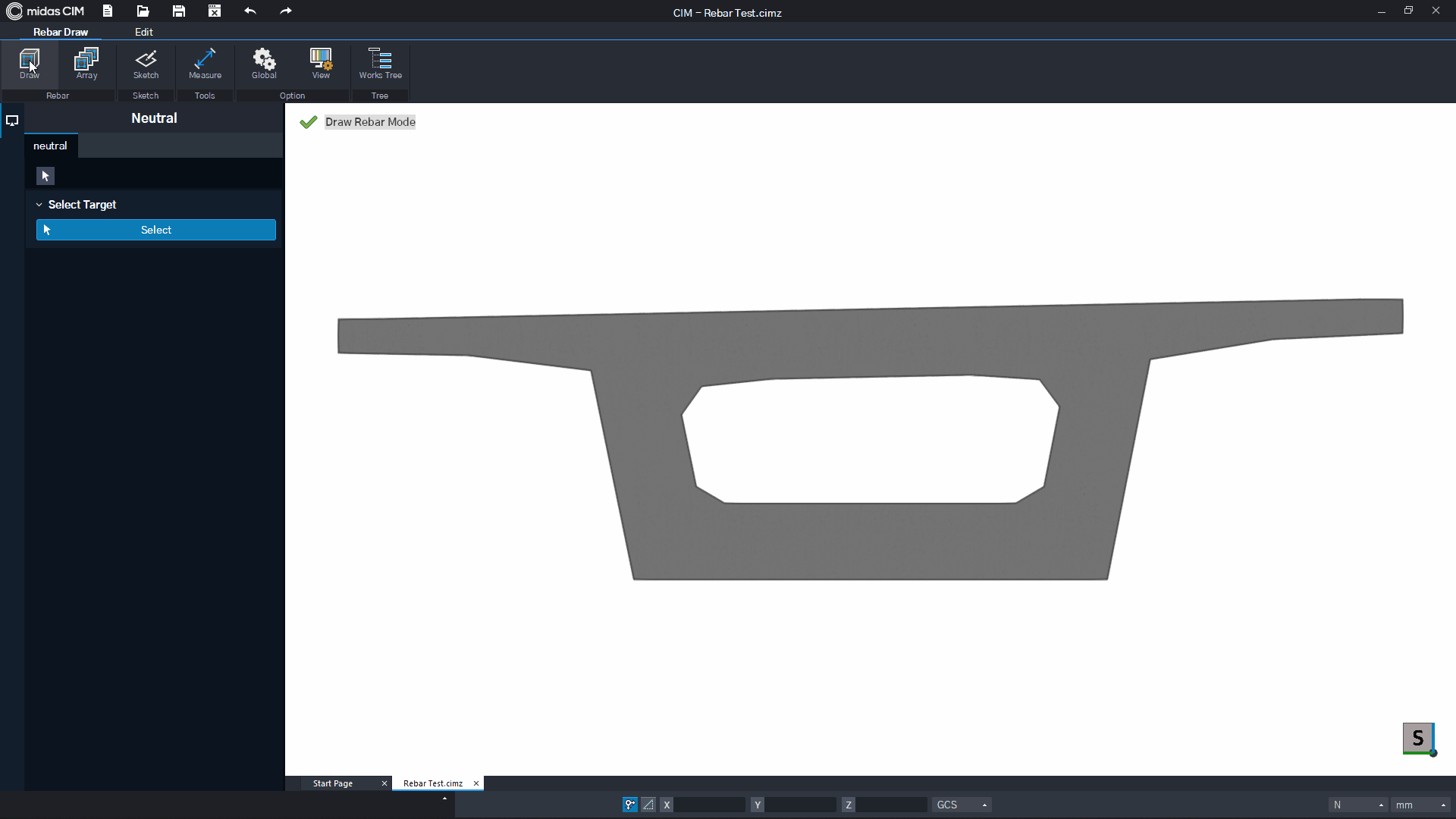

Select Member Edge 방법

Select Member Edge 방법으로 횡철근을 생성합니다.

[Tab] Draw

• [Rebar Type]

작도할 철근의 유형과 방식을 선택합니다.

Transverse Rebar를 선택합니다.

Select Member Edge를 선택합니다.

• [Draw Rebar]

Target Member 단면의 Edge를 선택합니다.

Edge를 선택할 때 철근의 진행 방향 및 위치를 함께 설정해야 합니다.

Edge 간에 교차점이 존재하는 경우(연장 교차점 포함), 연결하는 횡철근을 생성합니다.

[Tab] Property

참고자료

• Transverse Rebar Property

• Sketch

• DWG / DXF Import 기능의 다양한 활용 예
