개요
• 평면에서 Rebar를 작도하기 위해 Rebar Draw Mode로 진입합니다.
실행
• Ribbon Menu > [Model] Tab > [Component] Group > Rebar > Draw
설명

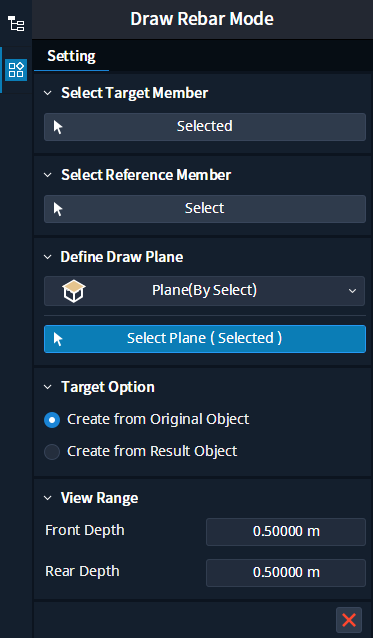

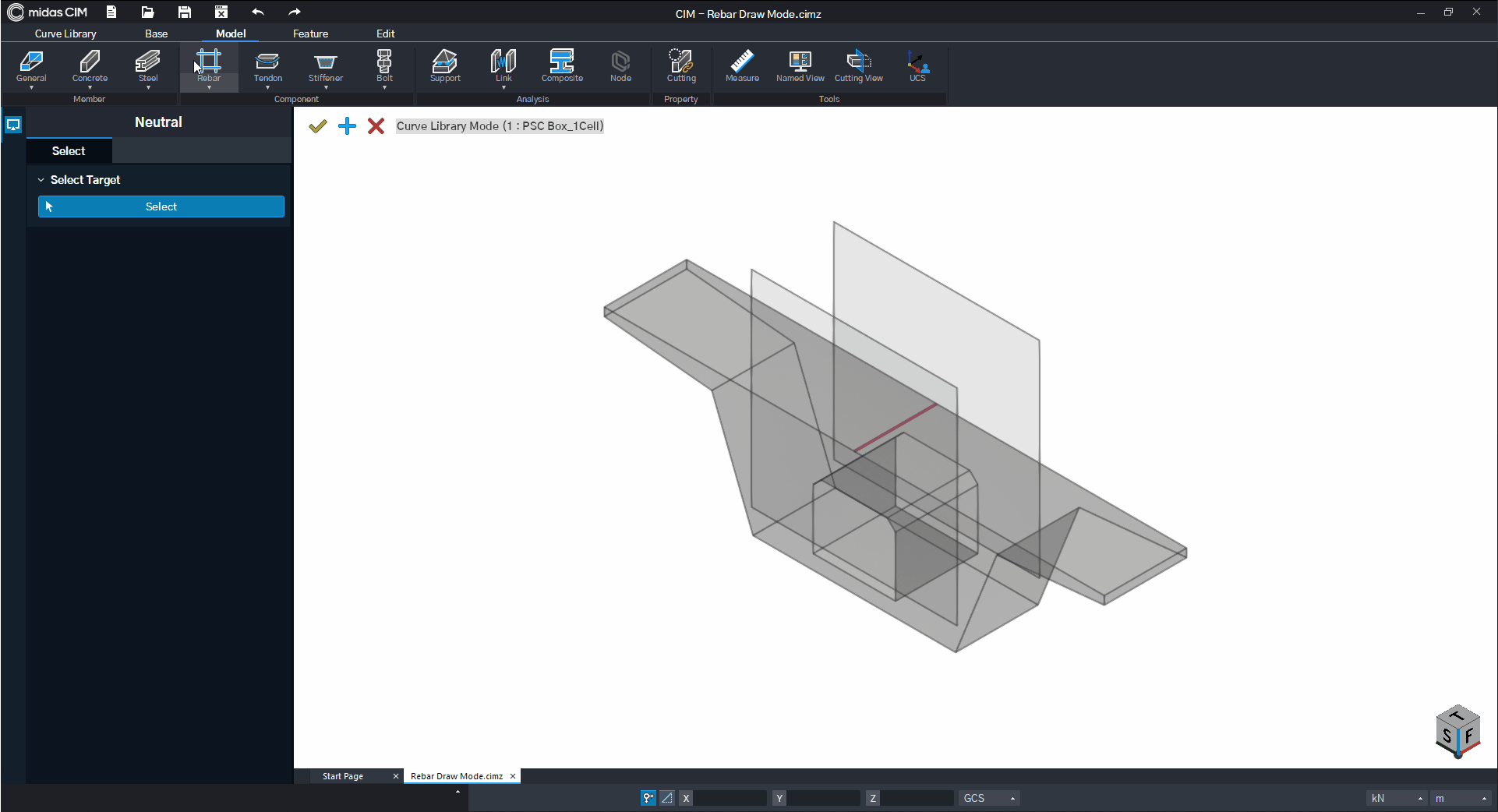

Rebar Draw Mode 진입
Target Member와 평면을 선택하여 Rebar Draw Mode로 진입합니다.
• [Select Target Member]
철근을 배치할 콘크리트 부재를 선택합니다.
• [Select Reference Member]
철근 작도에 참조할 콘크리트 부재를 선택합니다.
• 참조 부재는 철근 작도 시 부재의 Vertex 및 Edge의 Snap을 잡을 수 있지만, 생성할 철근과의 종속 관계는 갖지 않습니다.
• [Define Draw Plane]
철근을 배치할 기준 평면을 정의합니다.
참고 - Define Plane
• [Target Option]
철근을 배치할 대상 객체의 유형을 선택합니다.
• Create from Original Object : 대상 부재의 원본 객체(Original Object)를 대상으로 평면을 생성하여 Draw Mode로 진입하며, 철근은 대상 부재의 원본 객체에 생성됩니다.
• Create from Result Object : 대상 부재의 적용 객체(Result Object)를 대상으로 평면을 생성하여 Draw Mode로 진입하며, 철근은 대상 부재의 적용 객체에 생성됩니다.
기능 적용에 따라 부재(Member)는 원본 객체(Original Object)와 적용 객체(Result Object)를 갖습니다.
• [View Range]
정의한 Draw Plane의 전∙후방 가시범위를 정의합니다.
