개요
• Tendon의 부속품인 Anchorage를 정의합니다.
• Anchorage 기능에서 정의한 앵커리지는 텐던의 속성 정보에서 설정합니다.
실행
• Ribbon Menu > [Model] Tab > [Component] Group > Tendon > Anchorage
설명

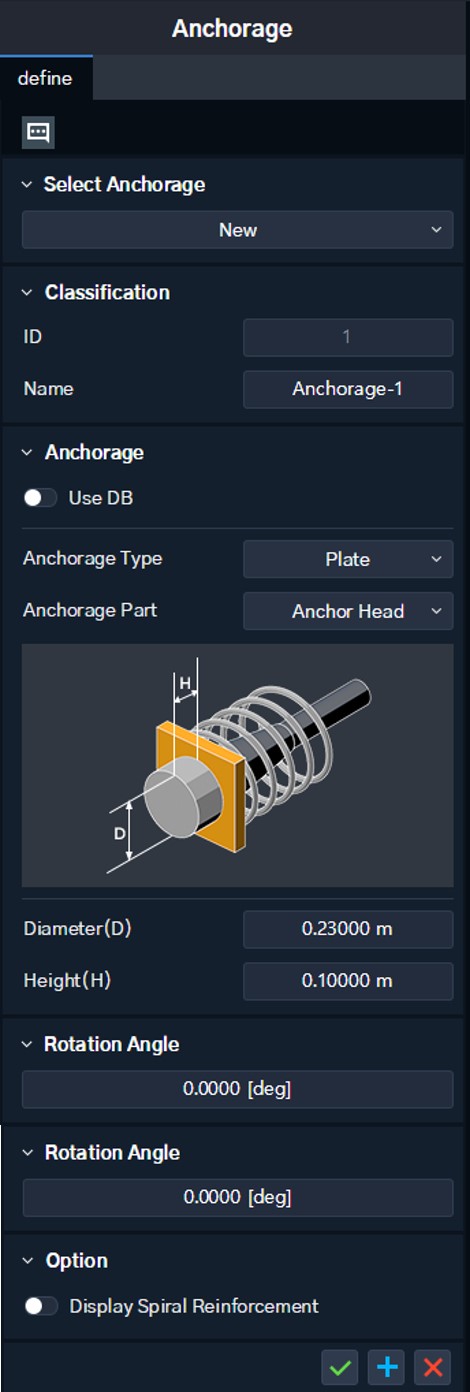

Anchorage 정의
텐던의 앵커리지를 정의합니다.
• [Select Anchorage]
앵커리지를 새롭게 정의하거나, 기존 정의한 앵커리지를 선택합니다.
• [Classification]
앵커리지의 이름을 설정합니다.
• [Anchorage]
앵커리지의 형상을 정의합니다.
Use DB : 앵커리지 제품(DB) 사용 여부를 설정합니다.
On : DB를 사용하여 앵커리지 형상을 정의합니다.
Off : 사용자가 치수를 입력하여 앵커리지 형상을 정의합니다.
Anchorage Type : 앵커리지의 유형을 선택합니다. Plate / Flat / Dead End를 제공합니다.
Anchorage Part : 앵커리지 유형에 따라 각 파트를 선택합니다. 각 파트 별로 치수를 입력합니다.
• User DB
User DB 사용할 경우 : Manufacturer → Anchorage Type → DB → Anchorage Part 설정
Manufacturer : 제조사를 선택합니다. (Dywidag / Freyssinet / VSL)
DB : Anchorage Type 별로 DB를 제공합니다.
User DB 사용하지 않을 경우 : Anchorage Type → Anchorage Part → 치수 입력
• [Rotation Angle]
앵커리지의 회전각을 입력합니다.
• [Option]
나선철근 표현 여부를 선택합니다. 나선철근은 ‘Anchorage Type : Plate’ 일 경우에만 함께 생성할 수 있습니다.
참고자료
• Tendon Property
