개요
• Tendon을 생성하기 위한 Vertical Profile, Horizontal Profile을 정의합니다.
실행
[Curve Library / Assembly Unit Mode]
• Ribbon Menu > [Model] Tab > [Component] Group > Tendon > Tendon Profile
설명
Tendon Profile Group 정의
Tendon Profile을 정의하기 전에 Tendon Profile Group을 먼저 정의합니다.

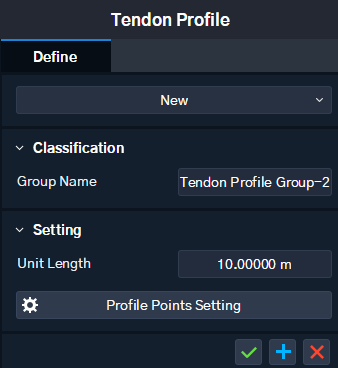

[Tab] Define
• [Select Tendon Profile Group]
텐던 프로파일 그룹을 선택합니다. 텐던 프로파일 그룹을 새롭게 생성하거나, 기존 생성한 텐던 프로파일 그룹을 선택할 수 있습니다.
• [Classification]
텐던 프로파일 그룹의 이름을 입력합니다.
• [Setting]
Profile의 단위 길이를 입력하고, Profile Points를 설정합니다.
• [Import by Division]
Division 기능의 Division Setting에서 설정한 Segment Division Point 정보를 Profile Points Setting으로 불러옵니다.
• Add : Profile Points Table 행을 추가합니다.
• Delete : Profile Points Table 행을 삭제합니다.

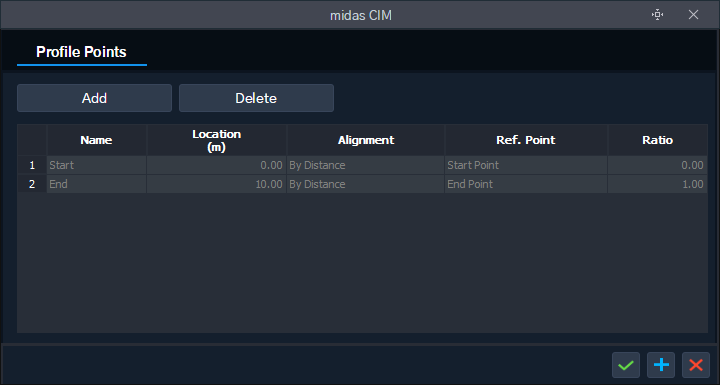

• [Profile Points Table]
Name : Profile Point의 이름을 입력합니다.
Location : 각 점의 위치를 입력합니다.
Alignment : 길이 변화에 따른 Profile Point 위치의 계산 방법을 설정합니다.
By Distance : Profile Point가 Reference Point로부터 떨어진 거리 정보를 계산하여 대응합니다.
By Ratio : 전체 길이에 대한 Profile Point 위치의 비율을 계산하여 대응합니다.
Reference Point : Alignment > By Distance 설정에 대한 참조점을 지정합니다.
Start Point / End Point / User Defined
Ratio : Reference Point > User Defined > Ratio 설정 시, 사용자가 입력한 Ratio 값으로부터 Reference Point 위치를 저장합니다.
Vertical Profile 정의
Vertical Profile을 정의합니다.

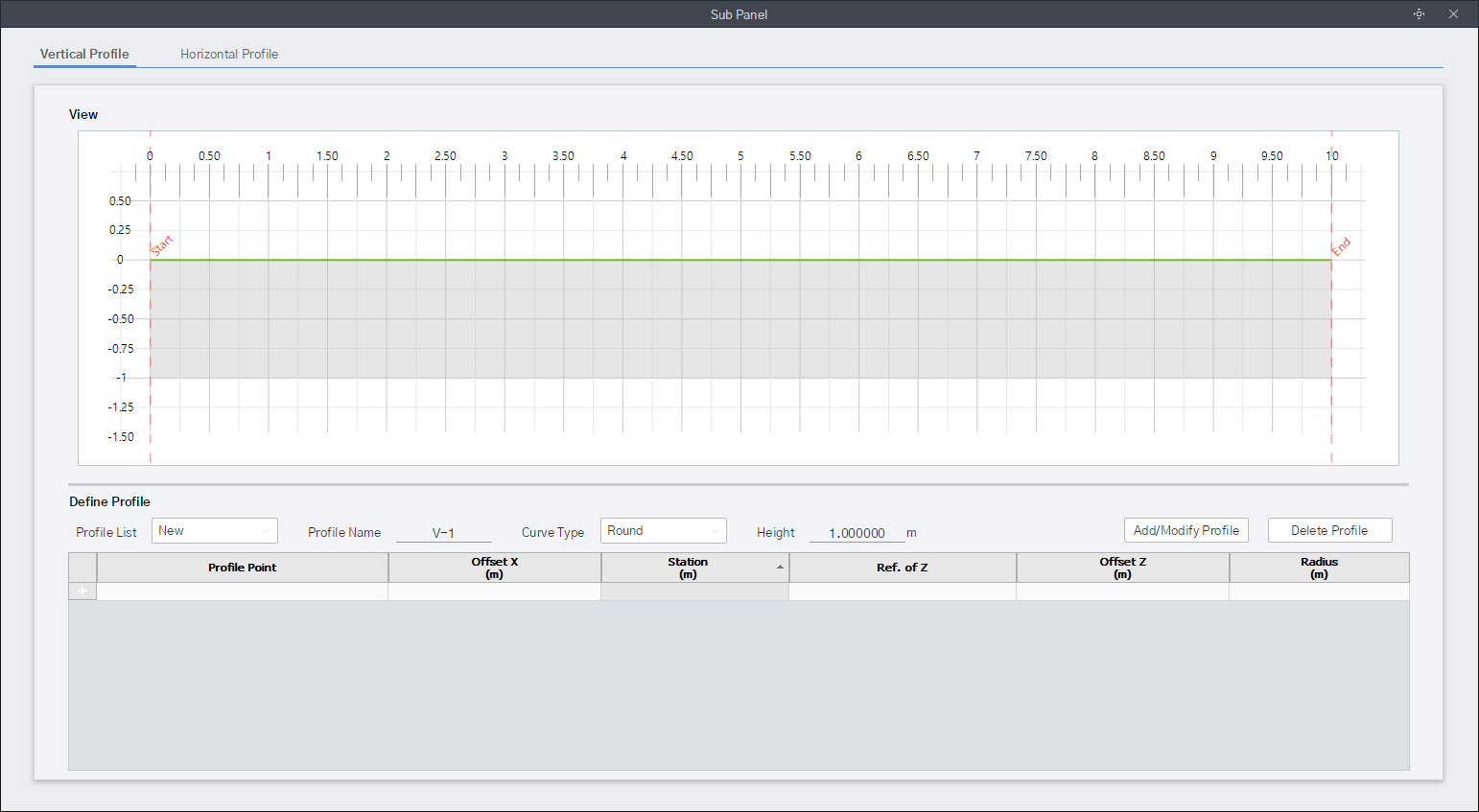

[Tab] Vertical Profile
• [Profile List]
Profile을 신규 생성하거니, 기존 생성한 Profile을 선택할 수 있습니다.
• [Profile Name]
Profile 이름을 입력합니다.
• [Curve Type]
Tendon의 선형 유형을 선택합니다.
• Spline : 점들을 연결하는 곡선 중 곡률이 최소가 되는 곡선을 계산하여 Profile 선형을 배치합니다.
• Round : 점들을 연결하는 직선에 사용자가 입력한 Round 값에 해당하는 원을 접하게 그려 이를 따라 Profile 선형을 배치합니다.
• Polygonal : 점들을 직선으로 연결하여 Profile 선형을 배치합니다.
• [Height]
Vertical Profile의 타겟이 되는 높이를 입력합니다.
• [Add/Modify Profile]
Profile List에 선택된 Profile 등록하거나, 변경된 내용을 적용합니다.
• [Delete Profile]
Profile List에 선택된 Profile을 삭제합니다.
• [Vertical Profile Table]
Profile Point 설정 : X-Dir. 방향으로의 기준을 설정합니다.
Reference of Z : Z-Dir. 방향으로의 기준을 설정합니다.
Top : Offset Z의 기준이 상단이 됩니다.
Bottom : Offset Z의 기준이 하단이 됩니다.
Offset X : 지정한 Profile Point로부터 X-Dir.으로의 Offset 값을 입력합니다.
Offset Z : 지정한 Reference of Z 설정으로부터 Z-Dir.으로의 Offset 값을 입력합니다.
Radius : 해당 Tendon Point에서 X-Z 평면에 대한 호의 반지름을 입력합니다.
Horizontal Profile 정의
Horizontal Profile을 정의합니다.

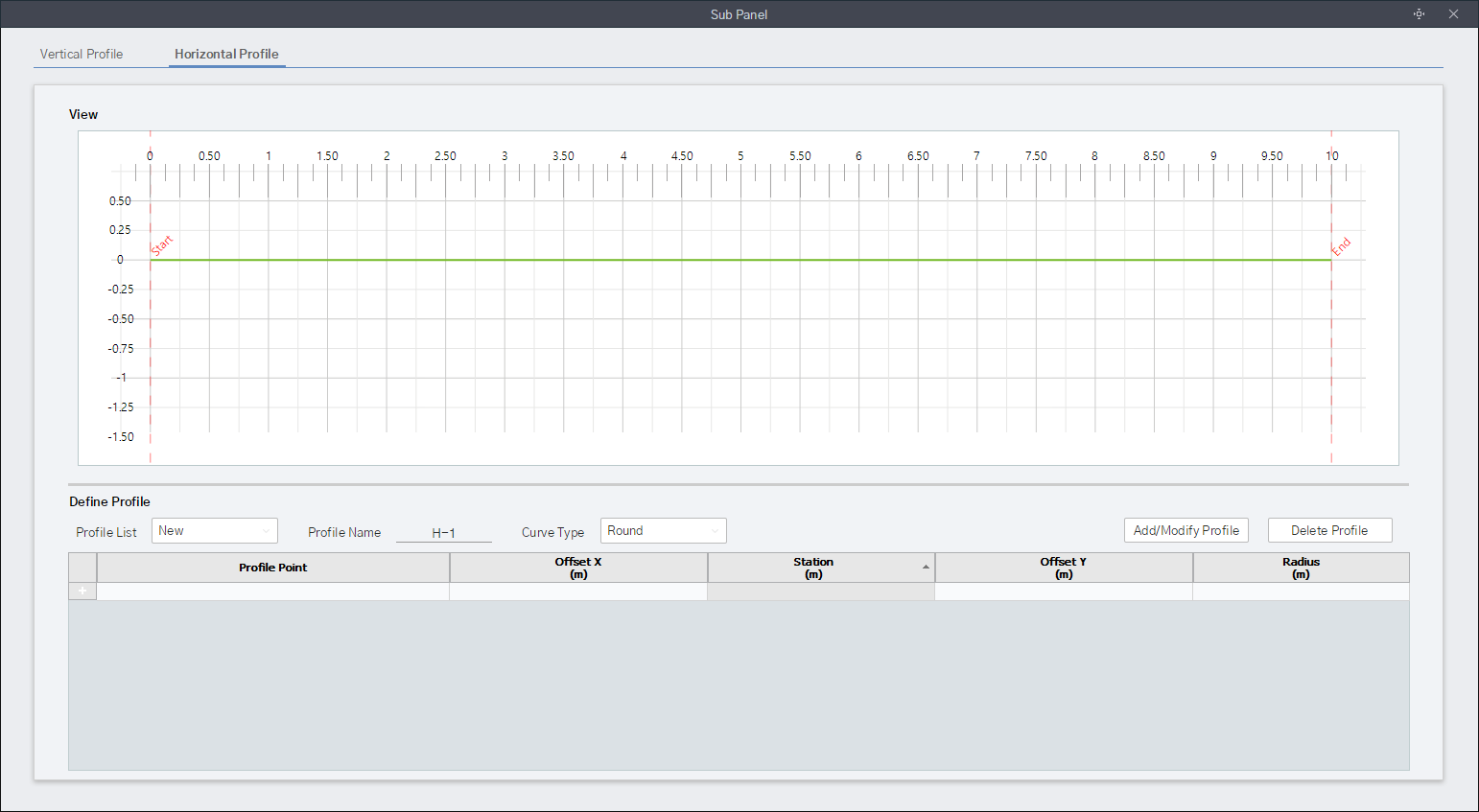

[Tab] Horizontal Profile
• [Profile List]
Profile을 신규 생성하거니, 기존 생성한 Profile을 선택할 수 있습니다.
• [Profile Name]
Profile 이름을 입력합니다.
• [Curve Type]
Tendon의 선형 유형을 선택합니다.
• Spline : 점들을 연결하는 곡선 중 곡률이 최소가 되는 곡선을 계산하여 Profile 선형을 배치합니다.
• Round : 점들을 연결하는 직선에 사용자가 입력한 Round 값에 해당하는 원을 접하게 그려 이를 따라 Profile 선형을 배치합니다.
• Polygonal : 점들을 직선으로 연결하여 Profile 선형을 배치합니다.
• [Add/Modify Profile]
Profile List에 선택된 Profile 등록하거나, 변경된 내용을 적용합니다.
• [Delete Profile]
Profile List에 선택된 Profile을 삭제합니다.
• [Horizontal Profile Table]
Profile Point 설정 : X-Dir. 방향으로의 기준을 설정합니다.
Offset X : 지정한 Profile Point로부터 X-Dir.으로의 Offset 값을 입력합니다.
Offset Y : 기준선(X축)으로부터 Y-Dir.으로의 Offset 값을 입력합니다.
Radius : 해당 Tendon Point에서 X-Y 평면에 대한 호의 반지름을 입력합니다.
