개요
• Tendon을 생성 및 편집하기 위해 Tendon Group을 정의하고, Tendon Editor 기능으로 진입합니다.
실행
• Ribbon Menu > [Model] Tab > [Component] Group > Tendon > Create
설명

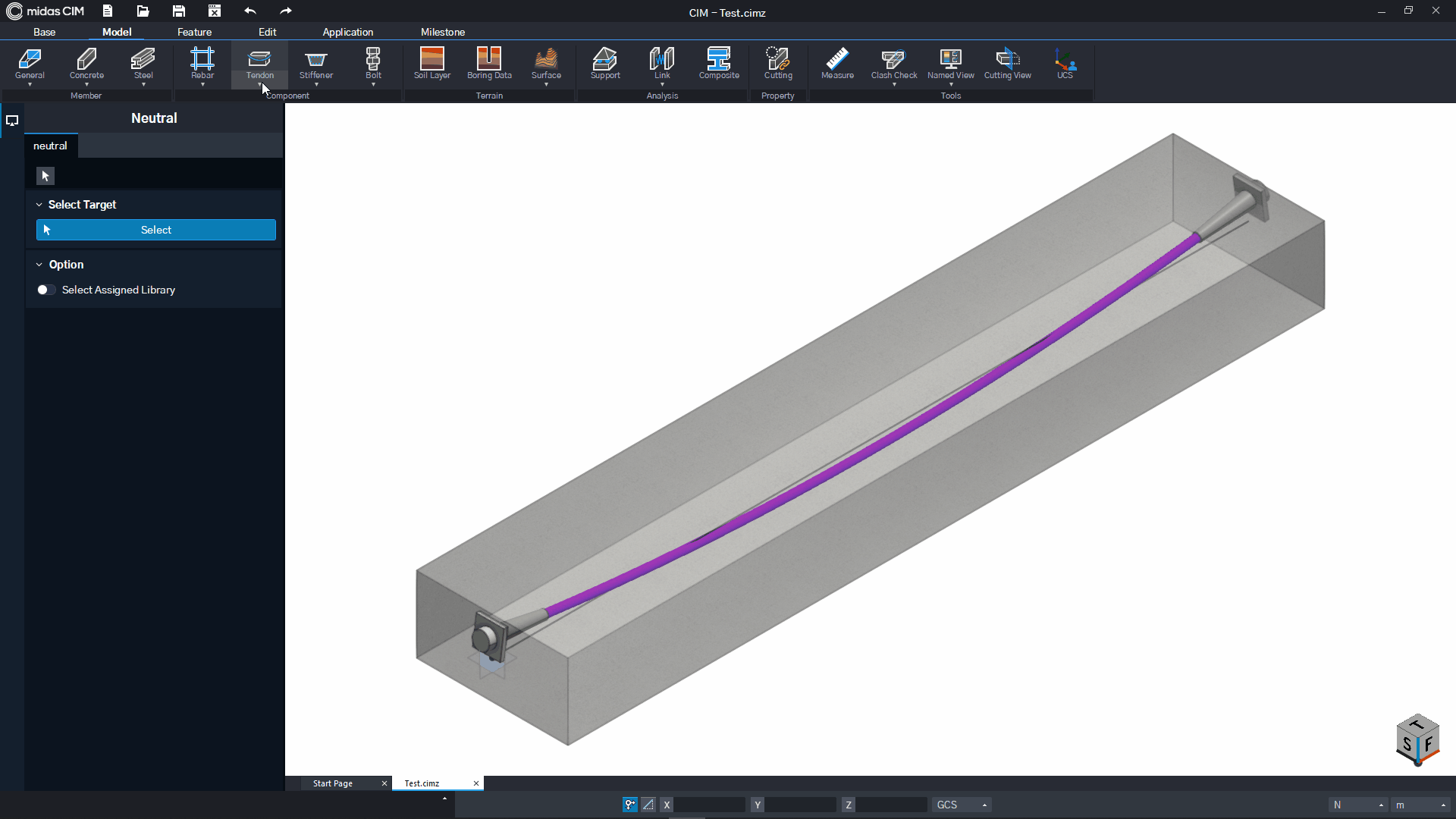

By Coordinates 방식 Tendon Group Setting (신규 생성)
By Coordinates 방식으로 Tendon을 생성하기 위해 Tendon Group을 정의합니다.
[Tab] Setting
• [Select Tendon Group]
텐던 그룹을 선택합니다. 텐던 그룹을 새롭게 생성하거나, 기존 생성한 텐던 그룹을 선택할 수 있습니다.
• [Classification]
텐던 그룹의 이름을 입력합니다.
• [Method]
텐던 그룹의 생성 방식(By Coordinates)을 선택합니다.
By Coordinates : 좌표 입력 방식으로 텐던을 생성합니다.
Profile Combination : Tendon Profile 조합으로 텐던을 생성합니다.
• [Define Path]
텐던 그룹의 진행방향의 기준이 되는 Tendon Path를 선택합니다. 복수로 선택 가능하지만, 선택한 Path가 연속일 경우에만 텐던을 생성할 수 있습니다.
Reverse Start Point : 선택한 Tendon Path의 시∙종점을 전환합니다.
• Base 모드
By Edge : Edge를 선택하여 Tendon Path로 지정합니다.
By Segment : Layout의 Segment를 선택하여 Tendon Path로 지정합니다.
By Layout : Layout을 Tendon Path로 지정합니다.
• Curve Library / Assembly Unit
Constraint Path를 설정하여 Tendon Path로 지정합니다.
• Point Library
Edge를 선택하여 Tendon Path로 지정합니다.
• [Reference Member]
텐던 그룹 생성 시 형상을 참조할 수 있는 부재를 선택합니다.
• [Y-Direction of Section]
Tendon Editor 진입 시, 부재 단면의 Y축이 되는 기준축을 설정합니다.
• [Add Tendon Group]
Tendon Editor로 진입합니다.

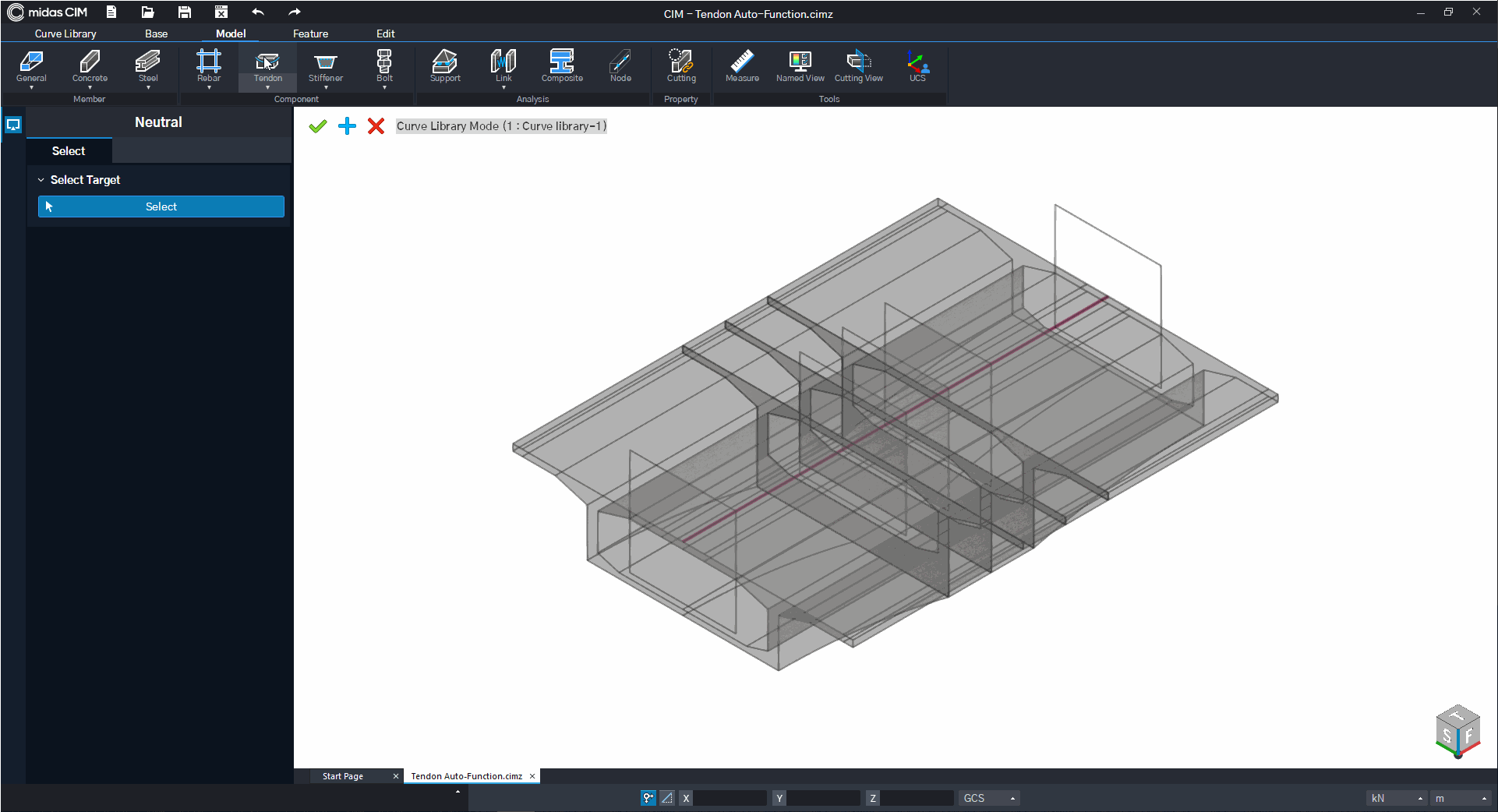

Profile Combination 방식 Tendon Group Setting (신규 생성)
Profile Combination 방식으로 Tendon을 생성하기 위해 Tendon Group을 정의합니다.
[Tab] Setting
• [Select Tendon Group]
텐던 그룹을 선택합니다. 텐던 그룹을 새롭게 생성하거나, 기존 생성한 텐던 그룹을 선택할 수 있습니다.
• [Classification]
텐던 그룹의 이름을 입력합니다.
• [Method]
텐던 그룹의 생성 방식(Profile Combination)을 선택합니다.
By Coordinates : 좌표 입력 방식으로 텐던을 생성합니다.
Profile Combination : Tendon Profile 조합으로 텐던을 생성합니다.
• Profile Combination 방식은 Curve Library, Assembly Unit에서만 가능한 방식입니다.
• [Tendon Profile Group]
Tendon Profile Group을 선택합니다.
• [Constraint Path (Top)]
텐던 그룹의 진행방향의 기준이자, 종단면 좌표의 상단 기준이 되는 Tendon Path를 선택합니다.
Reverse Start Point : 선택한 Tendon Path의 시∙종점을 전환합니다.
• Curve Library / Assembly Unit
Constraint Path를 설정하여 Tendon Path로 지정합니다.
• [Constraint Path (Bottom)]
종단면 좌표의 하단 기준이 되는 Tendon Path를 선택합니다. 두 가지 방식이 제공됩니다.
Constraint Path : Constraint Path를 선택하여 Tendon의 Bottom Path로 지정합니다.
Auto Function : Auto Function을 선택하여 Tendon의 Bottom Path로 지정합니다.
• Constraint Path (Bottom)은 Constraint Path (Top)보다 길이가 길어야 합니다.
• Auto Function 방식의 경우, 해당 모드의 Auto Function 기능에서 Auto Function이 정의되어 있어야 합니다.
• [Reference Member]
텐던 그룹 생성 시 형상을 참조할 수 있는 부재를 선택합니다.
• [Y-Direction of Section]
Tendon Editor 진입 시, 부재 단면의 Y축이 되는 기준축을 설정합니다.
• [Add Tendon Group]
Tendon Editor로 진입합니다.

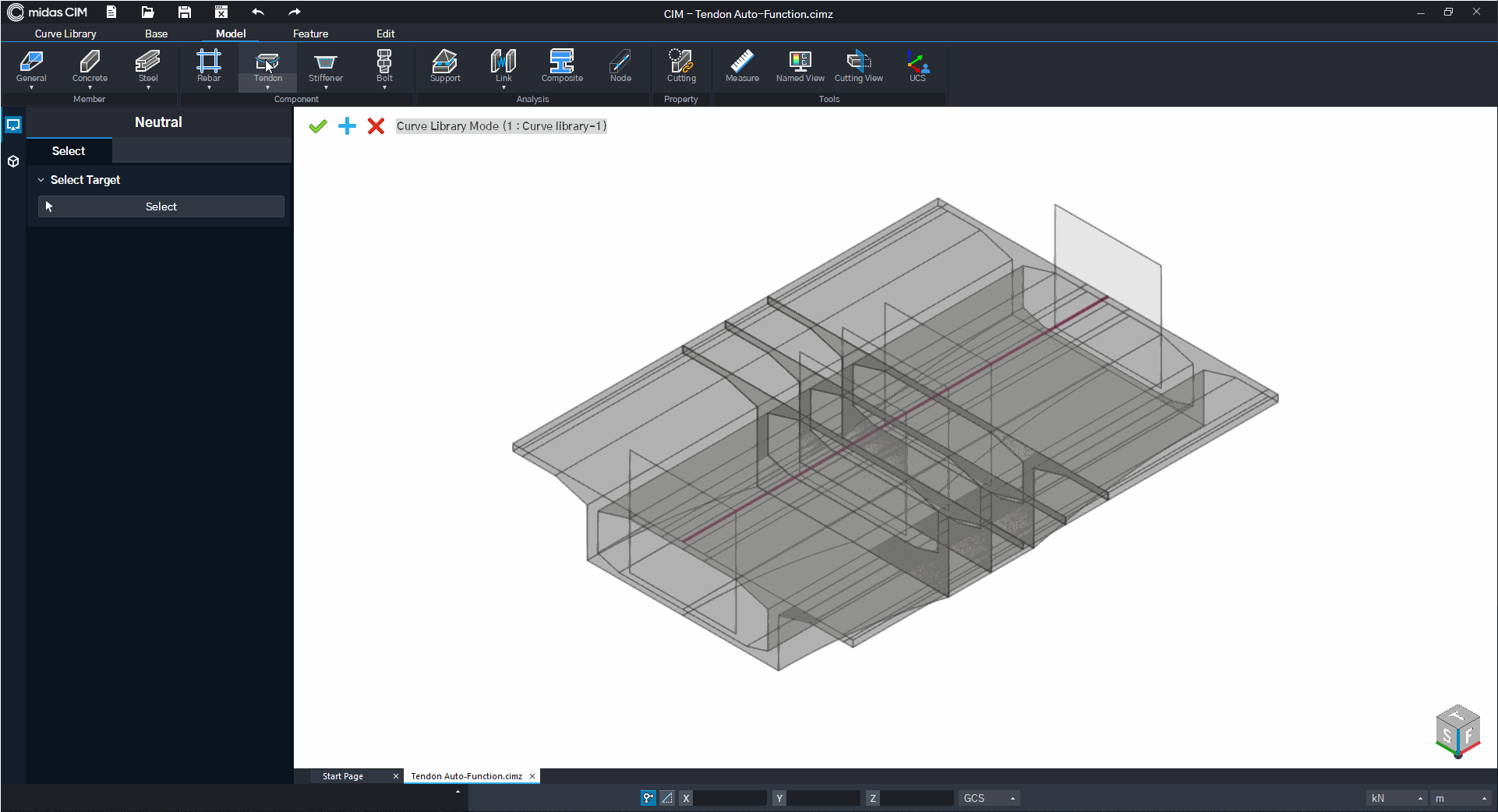

Tendon Editor 진입 (편집)
기존 생성한 텐던 그룹의 편집을 위해 Tendon Editor로 진입합니다.
• [Select Tendon Group]
기존 생성한 텐던 그룹을 선택합니다.
• [Select Reference Member]
형상 참조 부재를 (재)설정합니다.
• [Modify Tendon Group]
해당 텐던 그룹 편집을 위한 Tendon Editor로 진입합니다.
