개요
• Tendon Group 내 Longitudinal Tendon을 생성합니다.
실행
• Ribbon Menu > [Model] Tab > [Component] Group > Tendon > Create
설명

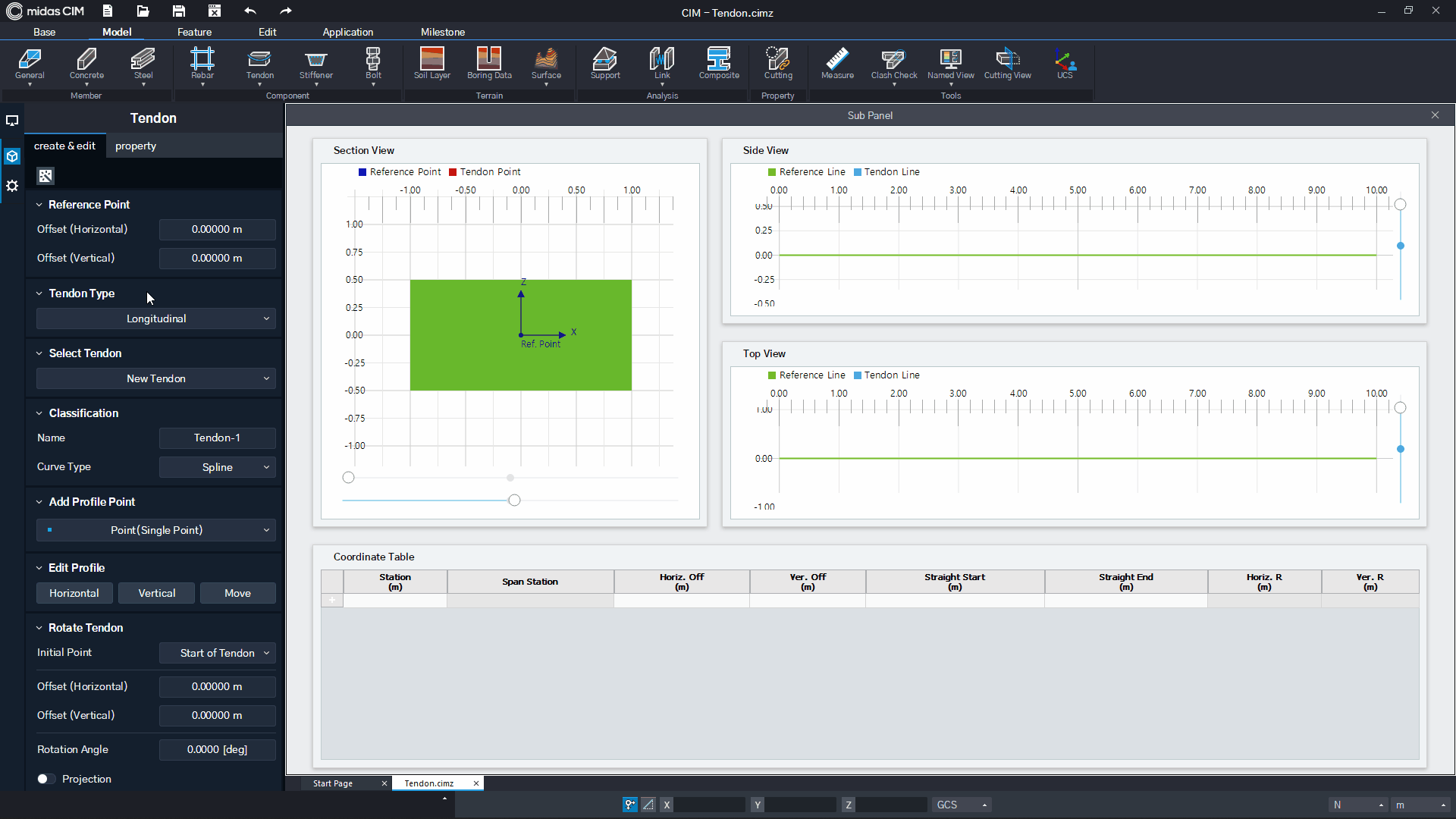

일반적인 생성 방법 (Single Tendon)
위치를 직접 지정하거나, Tendon의 좌표를 입력하여 종방향 텐던을 생성합니다.
[Tab] Create
• [Reference Point]
텐던 좌표의 기준 원점을 정의합니다.
Offset (Horizontal / Vertical) : Tendon Path의 시작점으로부터 입력값만큼 수평/수직으로 이동시켜 Reference point를 정의합니다.
• [Tendon Type]
텐던의 유형(종방향&횡방향)을 선택합니다.
Longitudinal을 선택합니다.
• [Select Tendon]
텐던을 새롭게 생성하거나, 기존 생성한 텐던을 선택합니다.
• [Classification]
텐던의 이름과 선형 유형을 선택합니다.
Name : 텐던의 이름을 입력합니다.
Curve Type : 텐던의 선형 유형을 선택합니다.
• Spline : 점들을 연결하는 곡선 중 곡률이 최소가 되는 곡선을 계산하여 텐던을 배치합니다.
• Round : 점들을 연결하는 직선에 접하는 원을 따라 텐던을 배치합니다.
• Polygonal : 점들을 직선으로 연결하여 텐던을 배치합니다.
• [Add Profile Point]
Tendon Editor Table의 Section View / Side View / Top View에서 텐던의 배치를 정의하는 점을 클릭하여 입력합니다.
혹은, Coordinate Table에서 Station, Horizontal Offset, Vertical Offset 등의 좌표를 입력하여 텐던 프로파일을 생성할 수 있습니다.
• [Section View]
텐던 진행방향 단면의 View입니다.
Tendon Point와 Reference Point의 위치가 각각 빨간색, 파란색 점으로 단면에 표시됩니다.
Section View 하단의 위쪽 다이얼의 위치는 현재 단면이 위치한 Station을 나타냅니다. (좌측→우측)
Section View 하단의 아래쪽 다이얼은 Tendon name의 Size를 조절할 수 있습니다.
• [Side View]
텐던 진행방향의 측면 View를 나타냅니다.
Add profile point > Point(Single point) 기능을 통해 텐던 위치의 대표점을 찍을 수 있습니다.
• [Top View]
텐던 진행방향의 상부면 View를 나타냅니다.
Add profile point > Point(Single point) 기능을 통해 텐던 위치의 대표점을 찍을 수 있습니다.
• [Coordinate Table]
Section View / Side View / Top View에서 찍은 점의 값이 좌표로 나타납니다.
테이블에 직접 값을 입력해 Section/Side/Top View에 점을 추가할 수 있습니다.
• [Edit Profile]
Reference point를 기준으로 텐던의 좌표를 (대칭) 이동합니다.
Hor. Mirror : 텐던을 수평 대칭 이동합니다.
Ver. Mirror : 텐던을 수직 대칭 이동합니다.
Move : 텐던을 Offset (Horizontal / Vertical)만큼 이동합니다.
• [Rotate Tendon]
텐던을 특정 축을 기준으로 회전(투영)시킵니다.
Initial Point : 회전 축을 설정합니다.
Offset (Horizontal / Vertical) : Initial Point로부터 입력값만큼 수평/수직으로 각각 회전 축이 이동합니다.
Rotation Angle : 회전 축을 기준으로 회전할 각도를 입력합니다.
Projection : 텐던의 투영 여부를 선택합니다.
• Initial Point
Start Point of Tendon : 텐던의 시점(Start Point)을 지나는 축을 설정합니다.
Reference Point : 텐던의 참조점(Reference Point)을 지나는 축을 설정합니다.
• Projection
Off : 텐던을 축을 기준으로 회전합니다.
On : 텐던을 축을 기준으로 회전된 평면으로 투영합니다. (주로 Offset-Z 값을 유지하기 위해 사용)
• [Align Type]
Tendon Path를 기준으로 텐던의 평면 배치 방향을 설정합니다.
• Tangential : 텐던의 Plane 방향을 Tendon Path에 수직인 방향으로 설정합니다.
• Parallel : 텐던의 Plane 방향을 Global-Z축과 평행한 방향으로 지정합니다.
• [Anchorage]
Anchorage 기능에서 정의한 텐던의 Anchorage를 설정합니다.
• [Reset]
텐던 설정을 초기화합니다.
• [Preview]
생성되는 텐던의 Preview를 보여줍니다.
[Tab] Property
Tendon Property

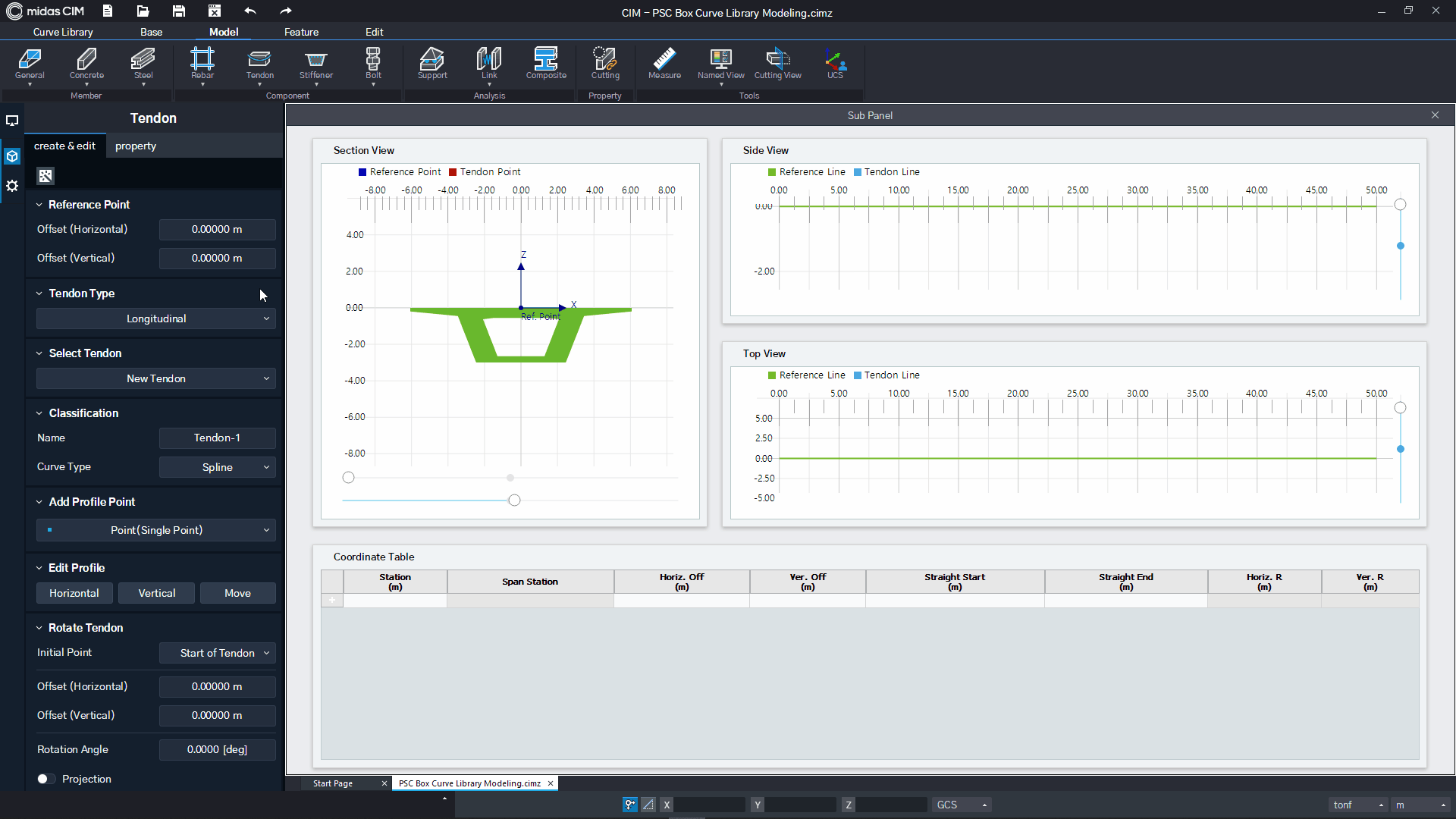

Import Profile 방법
텐던의 좌표를 불러와서 종방향 텐던을 생성합니다. 여러 개의 텐던을 한 번에 생성할 수 있습니다.
[Tab] Create
• [Reference Point]
텐던 좌표의 기준 원점을 정의합니다.
Offset (Horizontal / Vertical) : Tendon Path의 시작점으로부터 입력값만큼 수평/수직으로 이동시켜 Reference point를 정의합니다.
• [Tendon Type]
텐던의 유형(종방향&횡방향)을 선택합니다.
Longitudinal을 선택합니다.
• [Select Tendon]
텐던을 새롭게 생성하거나, 기존 생성한 텐던을 선택합니다.
• [Classification]
텐던의 이름과 선형 유형을 선택합니다.
Name : 텐던의 이름을 입력합니다.
Curve Type : 텐던의 선형 유형을 선택합니다.
• Spline : 점들을 연결하는 곡선 중 곡률이 최소가 되는 곡선을 계산하여 텐던을 배치합니다.
• Round : 점들을 연결하는 직선에 접하는 원을 따라 텐던을 배치합니다.
• Polygonal : 점들을 직선으로 연결하여 텐던을 배치합니다.
• [Edit Profile]
Reference point를 기준으로 텐던의 좌표를 (대칭) 이동합니다.
Hor. Mirror : 텐던을 수평 대칭 이동합니다.
Ver. Mirror : 텐던을 수직 대칭 이동합니다.
Move : 텐던을 Offset (Horizontal / Vertical)만큼 이동합니다.
• [Rotate Tendon]
텐던을 특정 축을 기준으로 회전(투영)시킵니다.
Initial Point : 회전 축을 설정합니다.
Offset (Horizontal / Vertical) : Initial Point로부터 입력값만큼 수평/수직으로 각각 회전 축이 이동합니다.
Rotation Angle : 회전 축을 기준으로 회전할 각도를 입력합니다.
Projection : 텐던의 투영 여부를 선택합니다.
• Initial Point
Start Point of Tendon : 텐던의 시점(Start Point)을 지나는 축을 설정합니다.
Reference Point : 텐던의 참조점(Reference Point)을 지나는 축을 설정합니다.
• Projection
Off : 텐던을 축을 기준으로 회전합니다.
On : 텐던을 축을 기준으로 회전된 평면으로 투영합니다. (주로 Offset-Z 값을 유지하기 위해 사용)
• [Align Type]
Tendon Path를 기준으로 텐던의 평면 배치 방향을 설정합니다.
• Tangential : 텐던의 Plane 방향을 Tendon Path에 수직인 방향으로 설정합니다.
• Parallel : 텐던의 Plane 방향을 Global-Z축과 평행한 방향으로 지정합니다.
• [Anchorage]
Anchorage 기능에서 정의한 텐던의 Anchorage를 설정합니다.
• [Import Profile]
여러 개의 텐던을 좌표(2D Coordinate / 3D Coordinate)로 일괄로 입력합니다.
2D Coordinate : 수평/수직 좌표를 각각 입력합니다.
3D Coordinate : 3D 좌표를 입력합니다.
• Input Station : 텐던 생성을 위한 좌표 위치 입력 방법을 선택합니다.
Station : 선택한 Tendon Path의 총 길이에 대한 절대 위치값을 입력합니다.
Span Station : 선택한 Tendon Path의 Span에 대한 비율 위치값을 입력합니다.
Span 설정하지 않은 경우 : 1.0~2.0 범위 내 입력 가능. → 시점 비율 위치 1.0, 종점 비율 위치 2.0
Span 설정한 경우 : Ex) Span Station : 2.5 → 두 번째 Span(2.0)의 중간 위치(0.5)를 의미.
• [Reset]
텐던 설정을 초기화합니다.
• [Preview]
생성되는 텐던의 Preview를 보여줍니다.
[Tab] Property
Tendon Property
참고자료
• Tendon Property
