개요
• Stiffener의 교차 지점에서 서로 간섭되지 않도록 Slot/Split을 생성합니다.
실행
• Ribbon Menu > [Model] Tab > [Component] Group > Stiffener > Slot-Split
설명

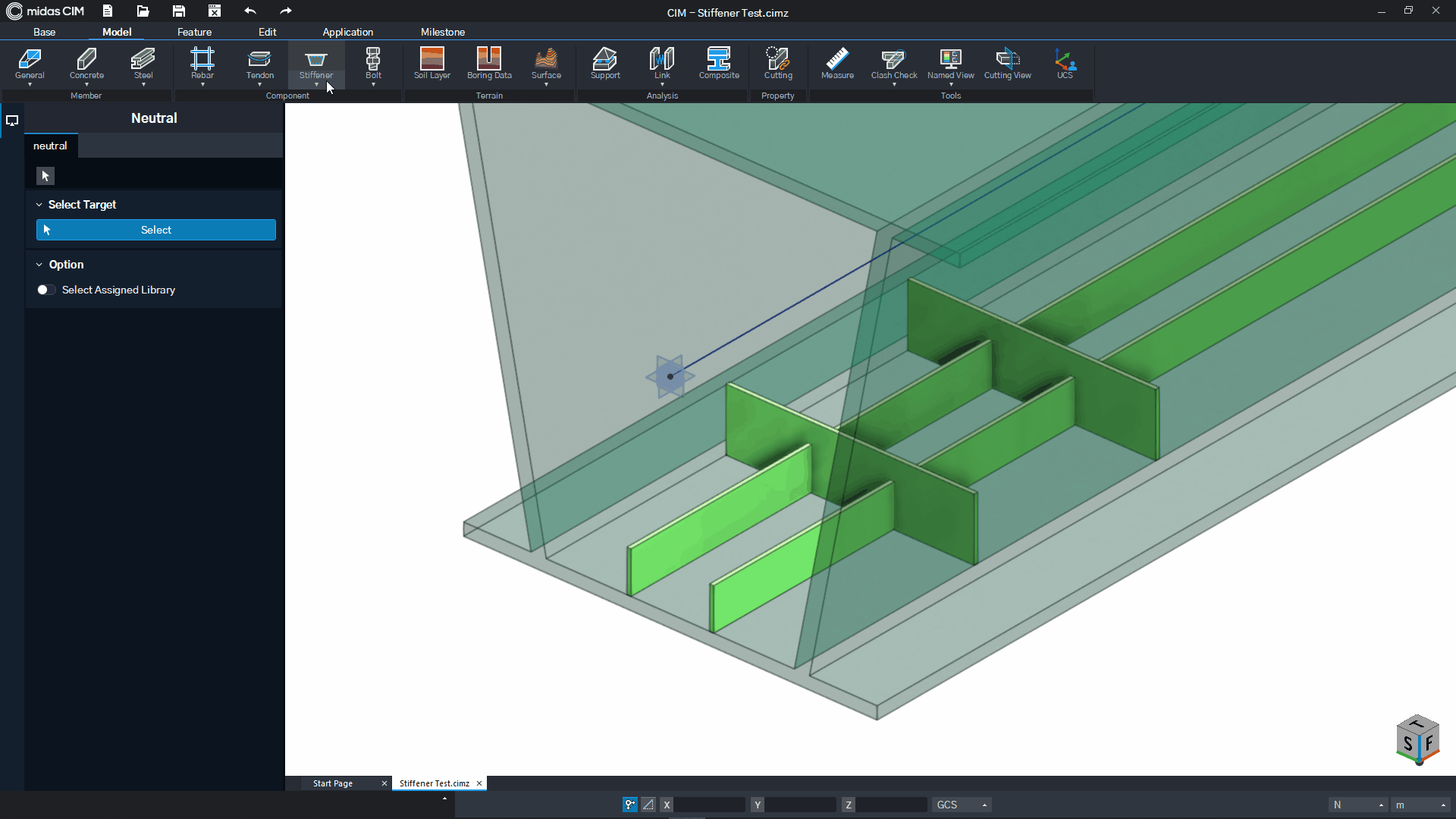

Slot-Split 생성
Stiffener의 교차 지점에서 서로 간섭되지 않도록 Slot/Split을 생성합니다.
• [Select Target]
Slot-Split의 Target이 되는 보강재를 선택합니다.
Section Type : 선택한 보강재의 Section Type이 출력됩니다.
• [Select Tool]
Slot-Split의 Tool이 되는 보강재를 선택합니다.
Section Type : 선택한 보강재의 Section Type이 출력됩니다.
• [Slot & Split]
Slot-Split의 형상 정보를 입력합니다.
Type : Slot-Split의 Type을 선택합니다.
상세 설명 (Slot-Split)
• Slot / Split 기능으로 생성한 Slot / Split은 Target Stiffener의 Property 정보로 저장됩니다. (편집 가능)
• Target / Tool Stiffener의 높이에 따라 선택할 수 있는 Slot-Split Type의 종류가 달라집니다.
• Target / Tool Stiffener 선택에 따라 선택할 수 있는 Slot-Split Type의 종류가 달라집니다.
| Target | Tool | Slot-Split Type |
|---|---|---|
| Flat | Flat | Type 1 (Flat) Type 2 (Flat) Type 3 (Flat) |
| Flat | T-Section | Type 1 (T-Section) Type 2 (T-Section) Type 3 (T-Section) |
| Flat / Angle / T-Section | Angle | Type 1 (Angle) |
| Flat / Angle / T-Section | I-Section | Type 1 (I-Section) Type 2 (I-Section) |
| Flat / Angle / T-Section | U-Section | Type 1 (U-Section) |
참고자료
• 참고자료 링크
