개요
• 종방향 Stiffener(Flat Type)의 위치에 따른 높이 및 두께 변화에 대응할 수 있도록 설정합니다.
실행

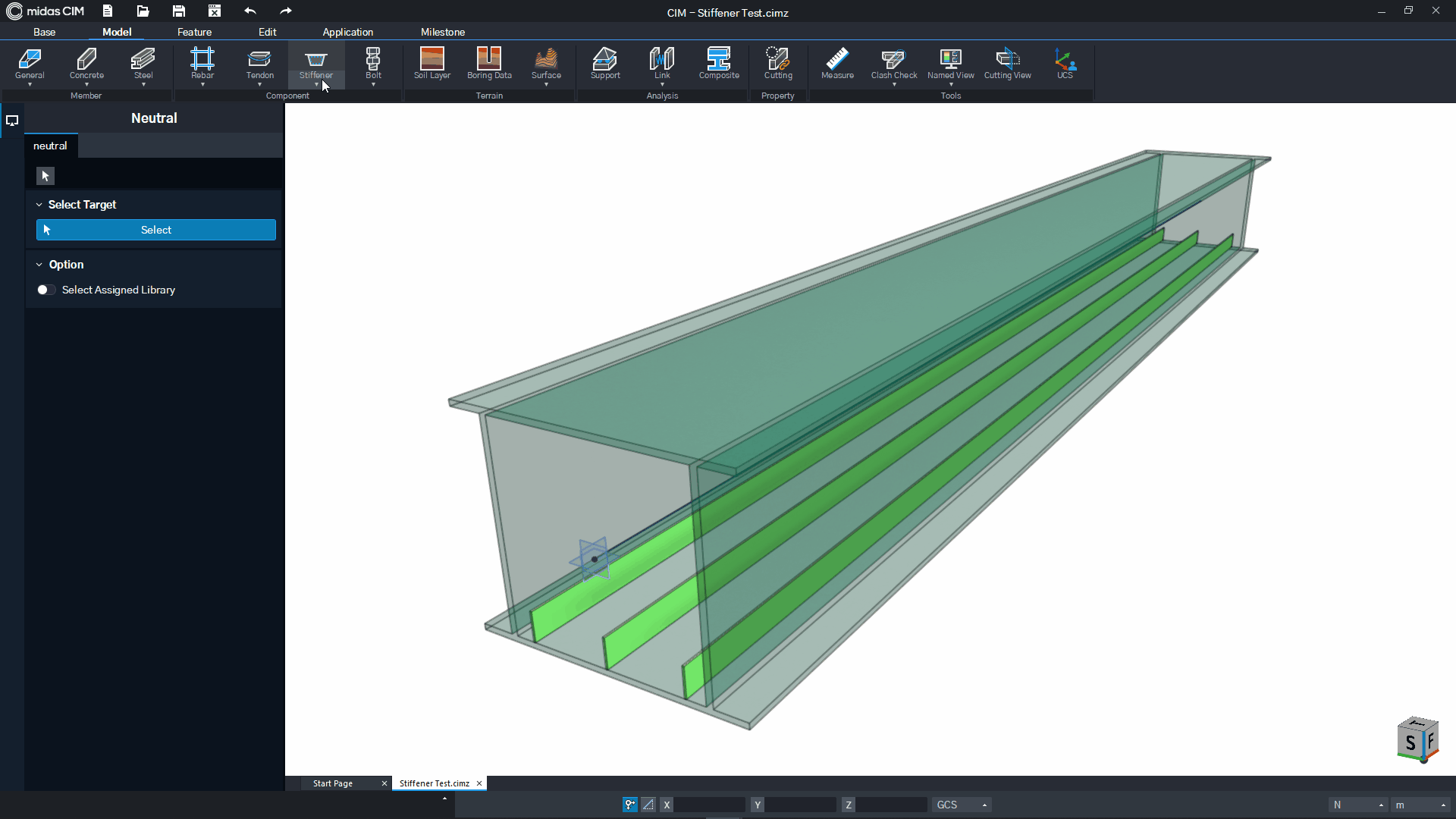

• Ribbon Menu > [Model] Tab > [Component] Group > Stiffener > Section Table
설명
Stiffener Group 일괄 설정
변화 단면 설정을 Stiffener Group에 일괄로 설정합니다.
• [Select Stiffener]
Section Table을 설정하기 위한 종방향 보강재(Flat Type)를 선택합니다.
• Section Table을 설정하기 위한 보강재 선택 조건은 아래와 같습니다.
배열이 완료된 Longitudinal Stiffener Group
Flat Type
• Section Table 기능으로 설정한 Section Table은 Target Stiffener의 Property 정보로 저장됩니다. (편집 가능)
• [Tapered Section Type]
각 변화 단면을 이어주는 방식을 설정합니다.
• Tapered : 각 Section을 변단면으로 이어서 Stiffener를 생성합니다.
• Compartmental : 각 Section을 구분지어 Stiffener를 생성합니다.
• [Edit Separate Stiffener]
단면 변화에 대한 설정을 보강재 그룹 일괄 설정, 또는 개별 설정할 것인지 선택합니다.
On : 보강재 개별로 Section Table을 적용합니다.
Off : 보강재 그룹 일괄로 Section Table을 적용합니다.
• [Section Table (Batch)]
선택한 보강재 그룹 일괄로 Section 설정을 적용합니다. 각 Section의 위치, 높이, 두께를 Table에서 설정합니다.
Location Type : 각 Section의 위치를 지정하는 방법(Length/Ratio)을 선택합니다.
Location : 시점에서부터 각 Section에 대한 위치를 입력합니다.
Height / Thickness : 각 Section의 높이와 두께를 입력합니다.
Stiffener 개별 설정
변화 단면 설정을 각각의 Stiffener 개별로 설정합니다.
• [Select Stiffener]
Section Table을 설정하기 위한 종방향 보강재(Flat Type)를 선택합니다.
• Section Table을 설정하기 위한 보강재 선택 조건은 아래와 같습니다.
배열이 완료된 Longitudinal Stiffener Group
Flat Type
• [Tapered Section Type]
각 변화 단면을 이어주는 방식을 설정합니다.
• Tapered : 각 Section을 변단면으로 이어서 Stiffener를 생성합니다.
• Compartmental : 각 Section을 구분지어 Stiffener를 생성합니다.
• [Edit Separate Stiffener]
단면 변화에 대한 설정을 보강재 그룹 일괄 설정, 또는 개별 설정할 것인지 선택합니다.
On : 보강재 개별로 Section Table을 적용합니다.
Off : 보강재 그룹 일괄로 Section Table을 적용합니다.
• [Section Table (Separate)]
선택한 보강재 그룹에서 개별 보강재 각각 Section 설정을 적용합니다. 각 Section의 위치, 높이, 두께를 Table에서 설정합니다.
Stiffener List : Section 설정을 원하는 종방향 보강재를 선택합니다. 그룹 내 각각의 보강재를 선택할 수 있습니다.
Location Type : 각 Section의 위치를 지정하는 방법(Length/Ratio)을 선택합니다.
Location : 시점에서부터 각 Section에 대한 위치를 입력합니다.
Height / Thickness : 각 Section의 높이와 두께를 입력합니다.
