개요
• 평면에서 작도한 Stiffener를 3D로 배치하여 Stiffener Group을 생성합니다.
실행
• Ribbon Menu > [Model] Tab > [Component] Group > Stiffener > Array
설명

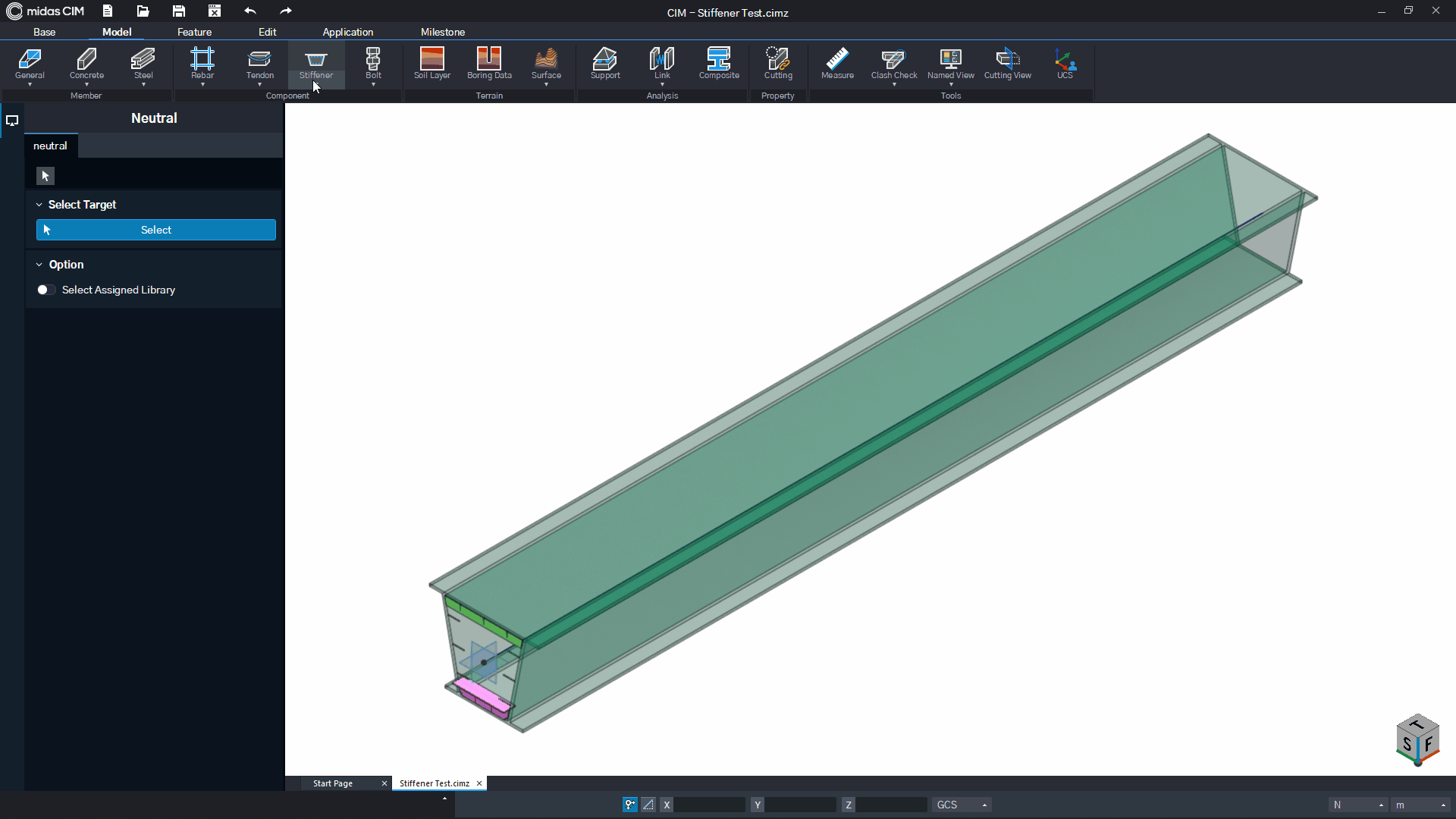

Array Along Path / Tapered Array 방법
Array Along Path 또는 Tapered Array 방법으로 보강재를 배열합니다.
[Tab] Property
• [Arrangement]
횡방향 보강재의 배치 간격을 설정합니다.
Stiffener Property > Arrangement 참고

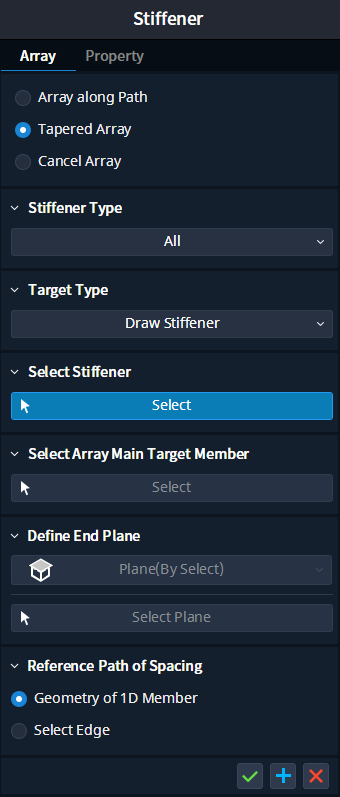

[Tab] Array
• [Method]
보강재를 배열하는 방식을 선택합니다.
• Array Along Path : 보강재 배열의 기준을 경로로 지정합니다. Stiffener Draw Plane 위의 단면에 대한 변화만을 고려할 수 있으며, 종방향 단면 변화는 반영하지 않습니다.
• Tapered Array : 보강재 배열 기준을 객체의 형상으로 지정합니다. 변단면의 종방향 단면 변화에 따른 보강재 형상의 변화를 반영합니다.
• Cancel Array : 배열된 보강재를 배열 전, 즉 Draw Plane 상태로 복구시킵니다.
• [Stiffener Type]
배열할 보강재의 종류를 선택합니다.
• Transverse Stiffener : 횡방향 보강재를 배열합니다.
• Longitudinal Stiffener : 종방향 보강재를 배열합니다.
• Closed Stiffener : 폐합 보강재를 배열합니다.
• All : 모든 종류의 보강재를 배열합니다.
• [Target Type]
배열할 보강재의 상태를 선택합니다.
• Draw Stiffener : Draw Plane 상태의 보강재를 배열합니다.
• Array Stiffener : 배열된 상태의 보강재를 선택하여 재배열을 합니다.
• All : 모든 상태의 보강재를 배열합니다.
• [Select Stiffener]
배열할 보강재를 선택합니다.
• [Select Array Main Target Member]
선택한 보강재가 배열될 Target Member를 선택합니다. 보강재의 Array Path는 Array Target Member의 중심선으로부터 재생성됩니다.
• [Define End Plane]
보강재가 배열될 종점 평면을 정의합니다.
Define Plane

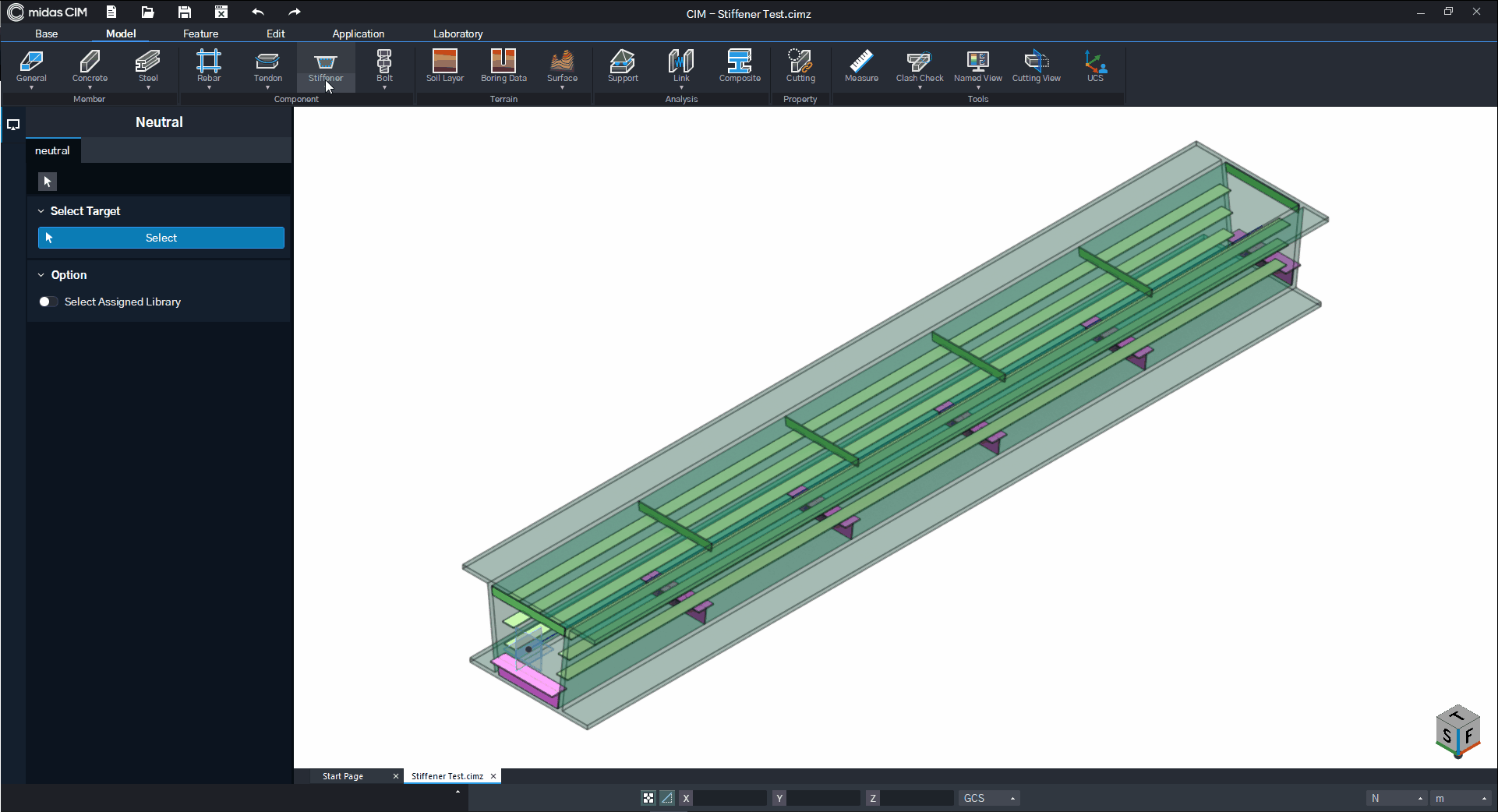

Cancel Array 방법
배열된 보강재를 배열 전, 즉 Draw Plane 상태로 복구시킵니다.
[Tab] Array
• [Method]
보강재를 배열하는 방식을 선택합니다.
Cancel Array를 선택합니다.
• [Select Stiffener]
배열된 보강재 그룹을 선택합니다. 복수의 보강재 그룹을 선택할 수 있습니다.
단일 보강재 그룹의 Cancel Array는 Neutral 상태에서 보강재 그룹을 선택하여 Draw Plane 상태로 복구시킬 수 있습니다.
