개요
• 평면(Draw Plane) 상에서 폐합 보강재(Closed Stiffener)를 생성합니다.
실행
[Stiffener Draw Mode]
• Ribbon Menu > [Stiffener Draw] Tab > [Stiffener] Group > Draw
설명
Select Edge 방법
Select Edge 방법으로 폐합 보강재(Closed Stiffener)를 생성합니다.

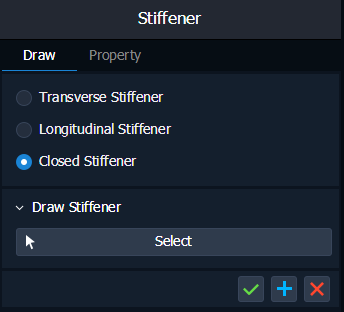

[Tab] Draw
• [Stiffener Type]
생성할 보강재의 유형을 선택합니다.
Transverse Stiffener : 횡방향 보강재를 생성합니다.
Longitudinal Stiffener : 종방향 보강재를 생성합니다.
Closed Stiffener : 폐합 보강재를 생성합니다.
• [Draw Stiffener]
Target Member 단면의 Edge를 선택합니다. 선택된 Edge들은 연속(연결)되어 있어야 하며, 연결된 Edge의 시작과 끝을 직선으로 연결하여 폐합 보강재를 생성합니다.
참고자료
• Stiffener Property
