개요
• 평면(Draw Plane) 상에서 Transverse Stiffener를 작도(정의)합니다.
실행

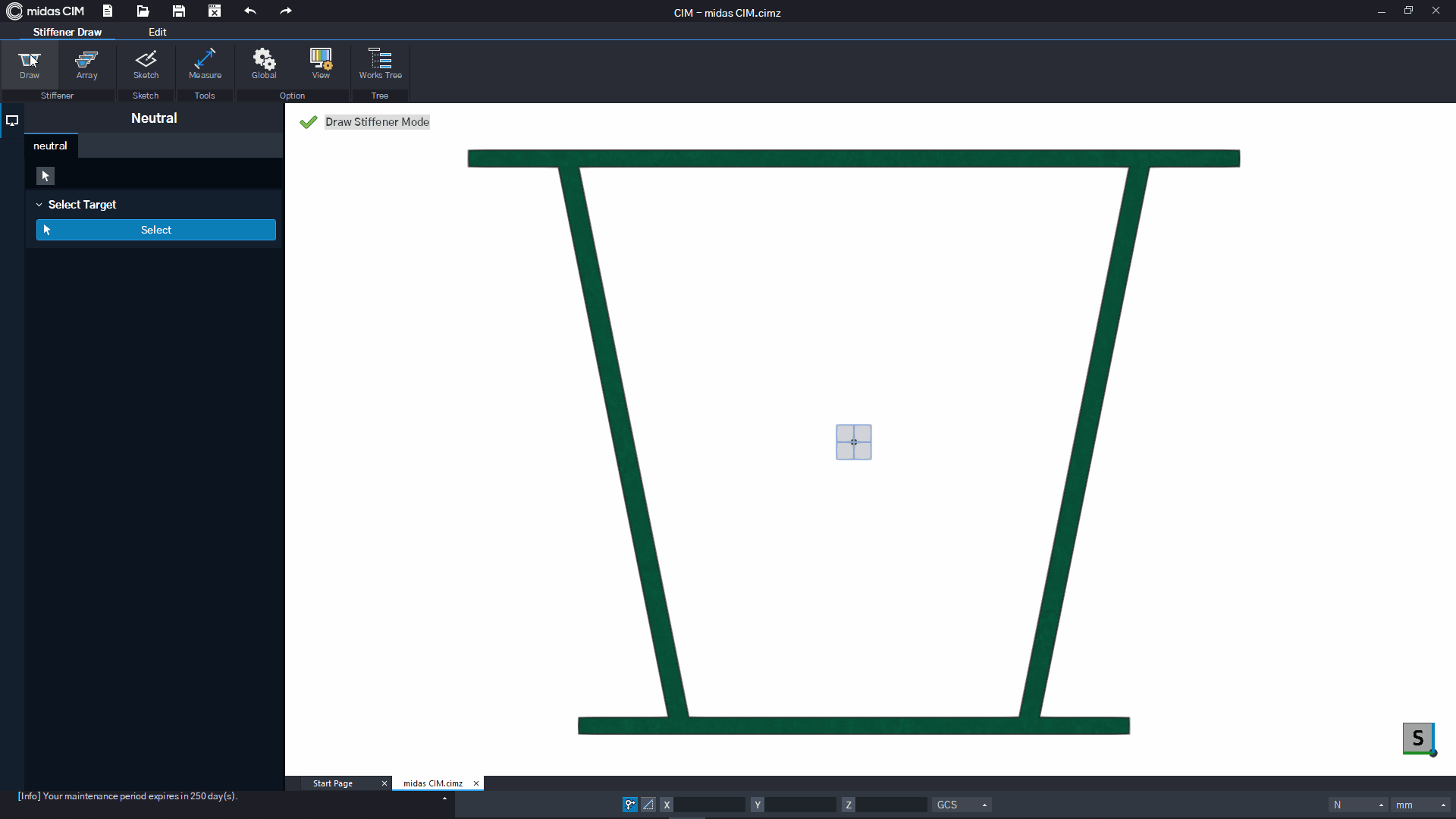

[Stiffener Draw Mode]
• Ribbon Menu > [Stiffener Draw] Tab > [Stiffener] Group > Draw
설명
Select Edge(s) 방법
Select Edge(s) 방법으로 횡방향 보강재를 생성합니다.
• [Stiffener Type]
작도할 보강재의 유형과 방식을 선택합니다.
Transverse Stiffener를 선택합니다.
Select Edge(s)를 선택합니다.
• [Draw Stiffener]
Target Member 단면의 Edge를 선택합니다. Edge가 이어져 있는 경우, 연속된 보강재를 생성합니다.
Reverse Direction : 보강재의 시작점 및 종점 위치를 반대 방향으로 적용합니다.
• Sketch On Edge : Target Member 단면의 Edge 위 두 점을 클릭하여 횡방향 보강재를 생성합니다.
Point Alignment on Edge : 보강재가 배열될 때, 사용자가 Edge 위에 지정한 보강재의 위치를 어떻게 찾을지 설정합니다.
By Ratio : Pick Point 1, 2 지점을 Edge 위 Ratio 정보로 저장하여 배열됩니다.
By Distance : Pick Point 1, 2 지점을 Edge의 가장 가까운 가장자리로부터 상대위치 정보로 저장하여 배열됩니다.
Sketch On Edge 방법
Sketch On Edge 방법으로 횡방향 보강재를 생성합니다.
• [Stiffener Type]
작도할 보강재의 유형과 방식을 선택합니다.
Transverse Stiffener를 선택합니다.
Sketch On Edge를 선택합니다.
• [Draw Stiffener]
Target Member 단면의 Edge 위 두 점을 클릭합니다. Pick Point 1이 보강재의 시점이며, Pick Point 2가 종점입니다.
Reverse Direction : 보강재의 시작점 및 종점 위치를 반대 방향으로 적용합니다.
• Point Alignment on Edge : 보강재가 배열될 때, 사용자가 Edge 위에 지정한 보강재의 위치를 어떻게 찾을지 설정합니다.
By Ratio : Pick Point 1, 2 지점을 Edge 위 Ratio 정보로 저장하여 배열됩니다.
By Distance : Pick Point 1, 2 지점을 Edge의 가장 가까운 가장자리로부터 상대위치 정보로 저장하여 배열됩니다.
참고자료
• Stiffener Property
