개요
• 평면(Draw Plane) 상에서 Longitudinal Stiffener를 작도(정의)합니다.니다.
실행

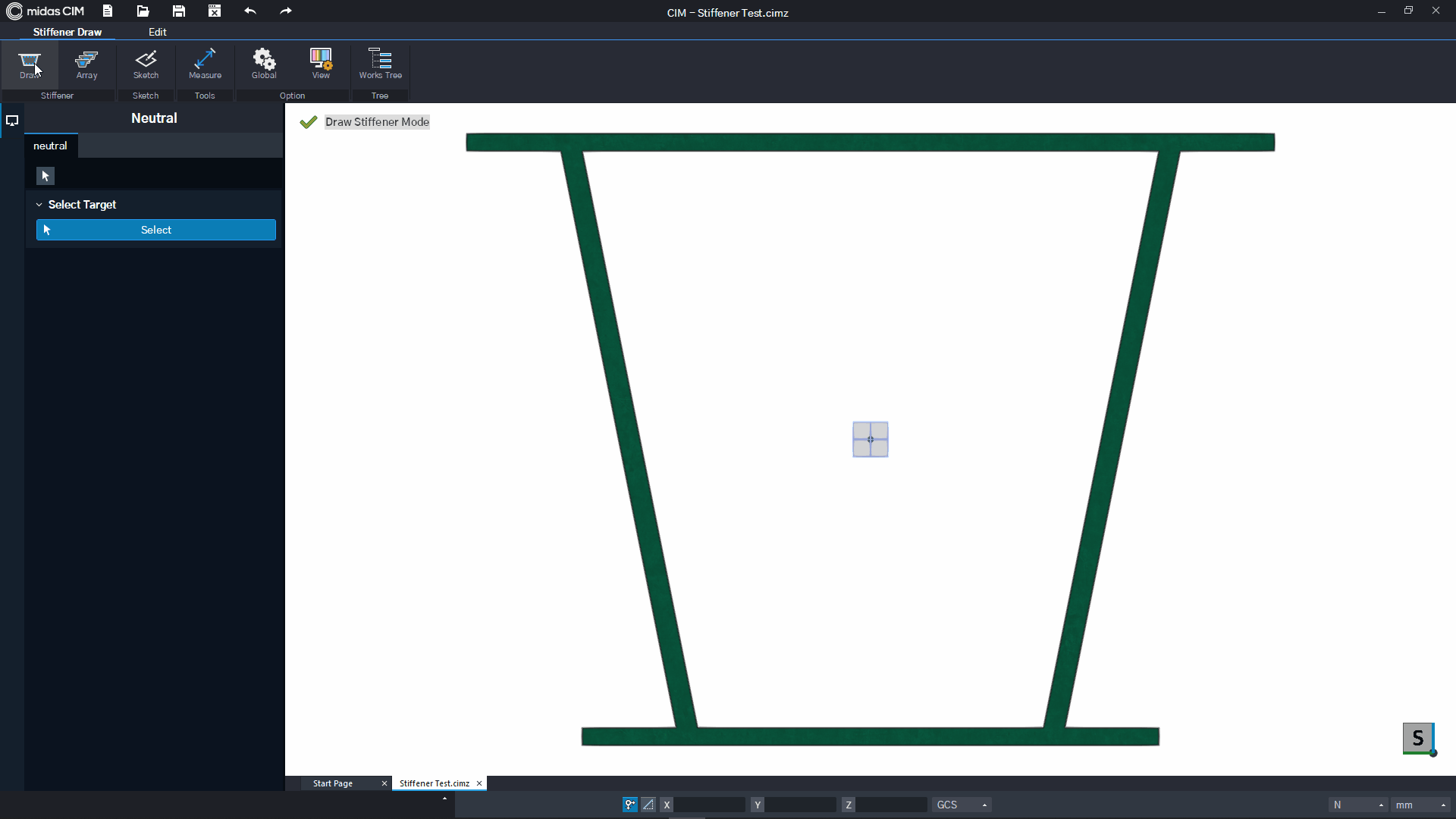

[Stiffener Draw Mode]
• Ribbon Menu > [Stiffener Draw] Tab > [Stiffener] Group > Draw
설명
Single 방법
Single 방법으로 종방향 보강재를 생성합니다.
• [Stiffener Type]
작도할 보강재의 유형과 방식을 선택합니다.
Longitudinal Stiffener를 선택합니다.
Single을 선택합니다.
• [Draw Stiffener]
Target Member 단면의 Edge 위 한 점을 클릭합니다.

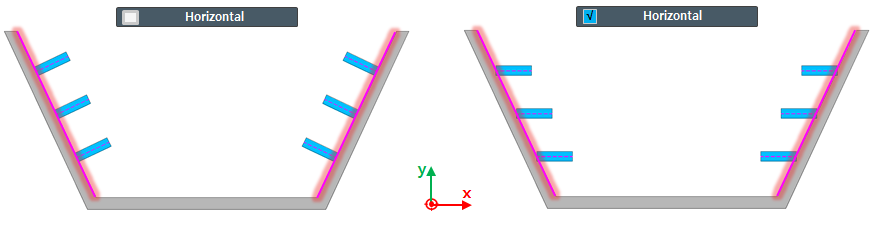

Horizontal : 종방향 보강재 생성 시 X축과 평행하게 생성합니다.
Reverse Direction : Edge를 기준으로 보강재의 위치를 반대 방향으로 적용합니다.
• Horizontal : 종방향 보강재 생성 시 X축과 평행하게 생성합니다.
Select Edge 방법
Select Edge 방법으로 종방향 보강재를 생성합니다.
• [Stiffener Type]
작도할 보강재의 유형과 방식을 선택합니다.
Longitudinal Stiffener를 선택합니다.
Single을 선택합니다.
• [Draw Stiffener]
Target Member 단면의 Edge를 선택합니다.
Horizontal : 종방향 보강재 생성 시 X축과 평행하게 생성합니다.
Reverse Direction : Edge를 기준으로 보강재의 위치를 반대 방향으로 적용합니다.
Reverse Start Point : 종방향 보강재 프로파일의 시∙종점을 전환합니다.
2 Points 방법
2 Points 방법으로 종방향 보강재를 생성합니다.
• [Stiffener Type]
작도할 보강재의 유형과 방식을 선택합니다.
Longitudinal Stiffener를 선택합니다.
Single을 선택합니다.
• [Draw Stiffener]
Target Member 단면의 Edge 위 두 점을 클릭합니다. Pick Point 1이 종방향 보강재 프로파일의 시점이며, Pick Point 2가 종점입니다.
Horizontal : 종방향 보강재 생성 시 X축과 평행하게 생성합니다.
Reverse Direction : Edge를 기준으로 보강재의 위치를 반대 방향으로 적용합니다.
참고자료
• Stiffener Property
