개요

• Closed Stiffener 평면(Draw Plane) 상에서 ManHole를 작도(정의)합니다.

[Draw Diaphragm Mode]

• Ribbon Menu > [Stiffener] Group > Draw Diaphragm > ManHole

다이아프램에 맨홀를 생성하는 2가지의 방법을 설명합니다.

[Select Vertex] 및 [Select Edge]

Select Vertex 방법으로 다이아프램 맨홀을 생성합니다.

ManHole / Select Vertex

해설내용

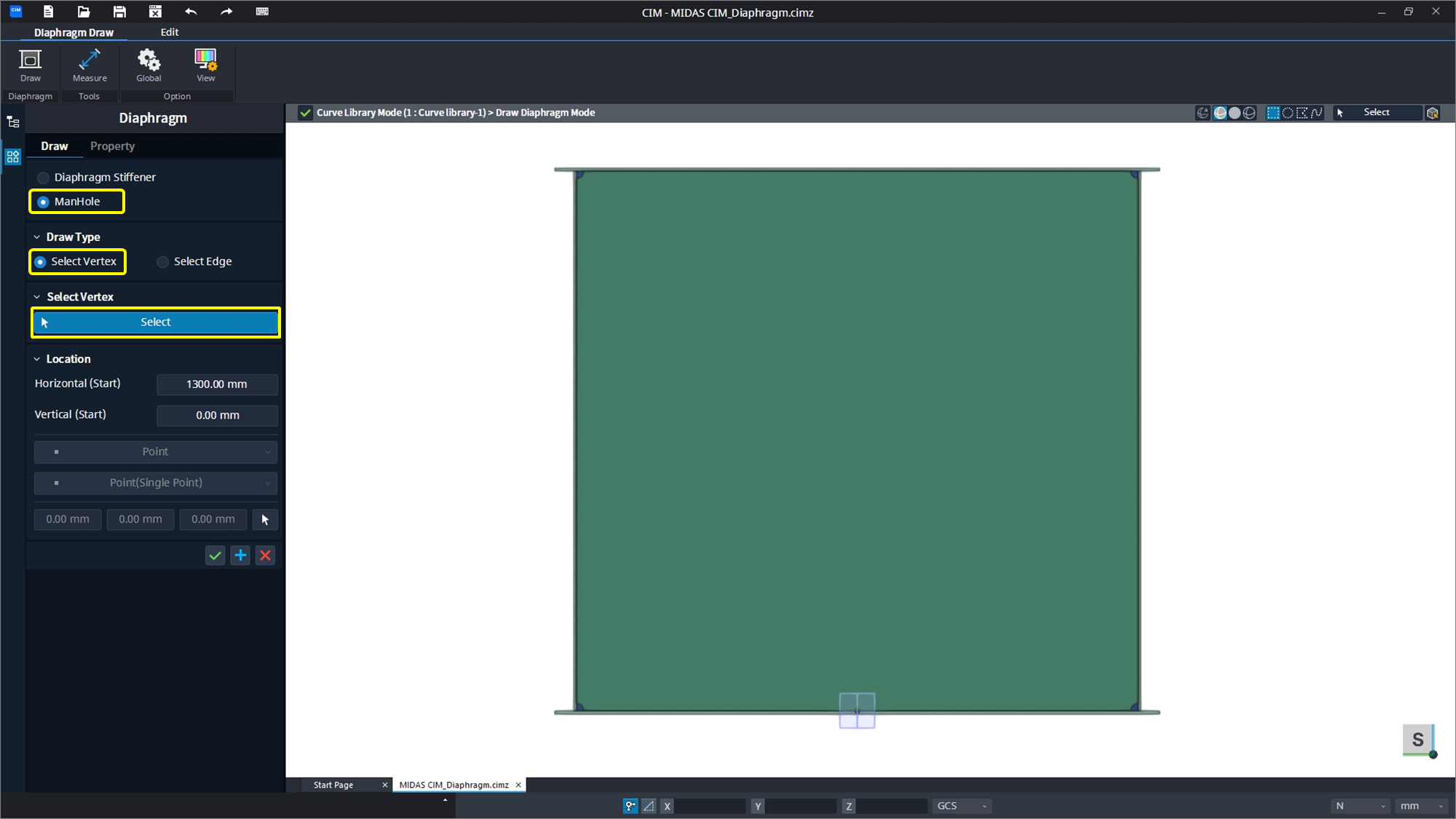

01_ManHole Creation - Select Vertex.png

• [Draw Type]
맨홀을 생성할 방식을 선택합니다.

Select Vertex

• [Select Vertex]
Closed Stiffener의 Vertex를 선택합니다.
선택된 Vertex를 기준으로 맨홀이 생성되는 원점이 됩니다.

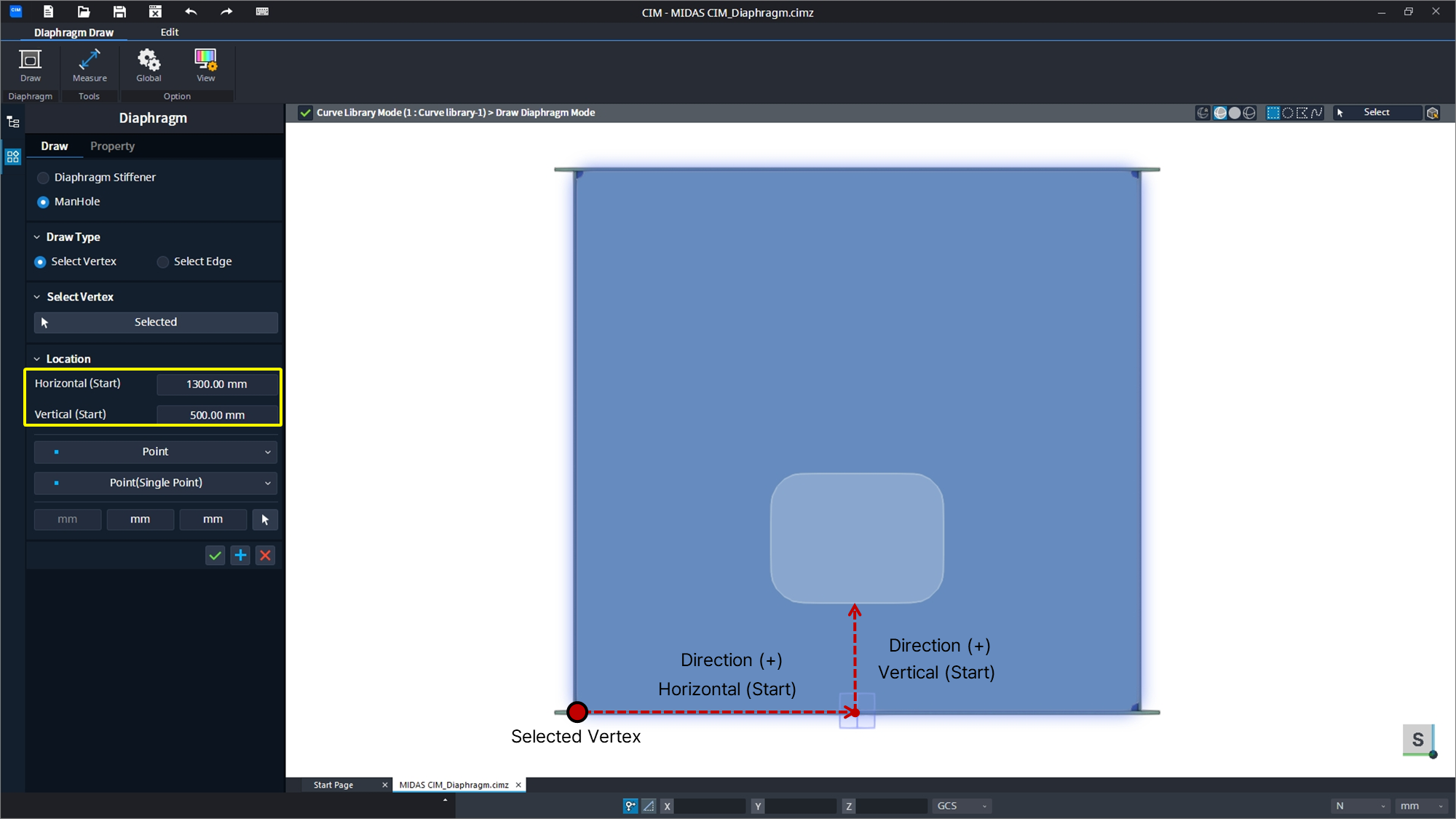

02_ManHole Location Adjustment (Horizontal and Vertical).png

• [Location]

Horizontal (Start)

양수 입력시 선택된 Vertex를 기준으로 우측 방향으로 생성될 맨홀의 Preview가 나타납니다.
음수 입력시 선택된 Vertex를 기준으로 좌측 방향으로 생성될 맨홀의 Preview가 나타납니다.

Vertex (Start)

양수 입력시 선택된 Vertex를 기준으로 상향 방향으로 생성될 맨홀의 Preview가 나타납니다.
음수 입력시 선택된 Vertex를 기준으로 하향 방향으로 생성될 맨홀의 Preview가 나타납니다.

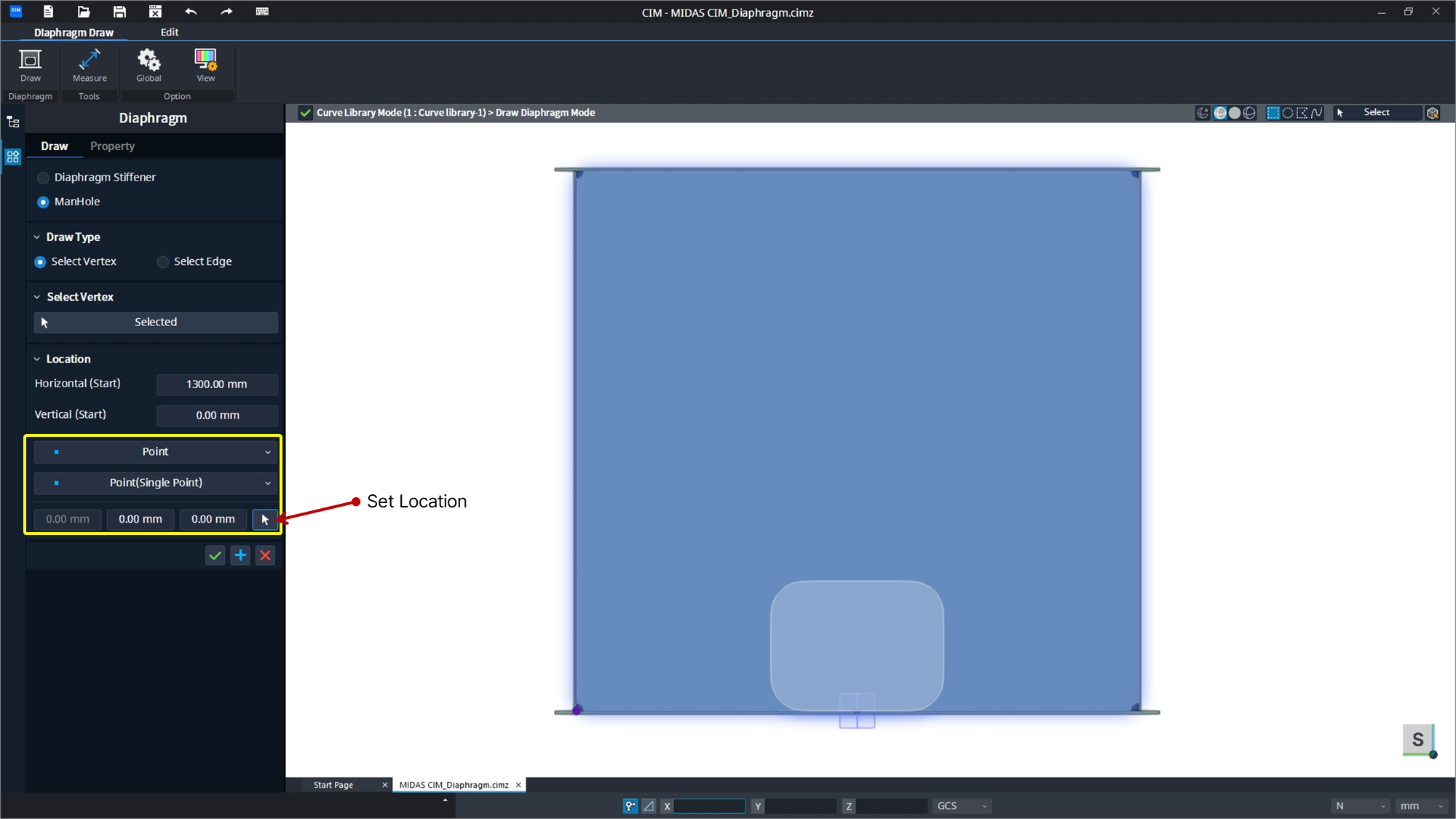

03_ManHole Point Adjustment.png

• Point

Point 방식으로 화살표를 클릭 후 맨홀의 생성 위치를 직접 설정할 수 있습니다.

Edge를 선택하여 폐합된 다이아프램 맨홀을 생성합니다.

ManHole / Select Edge

해설내용

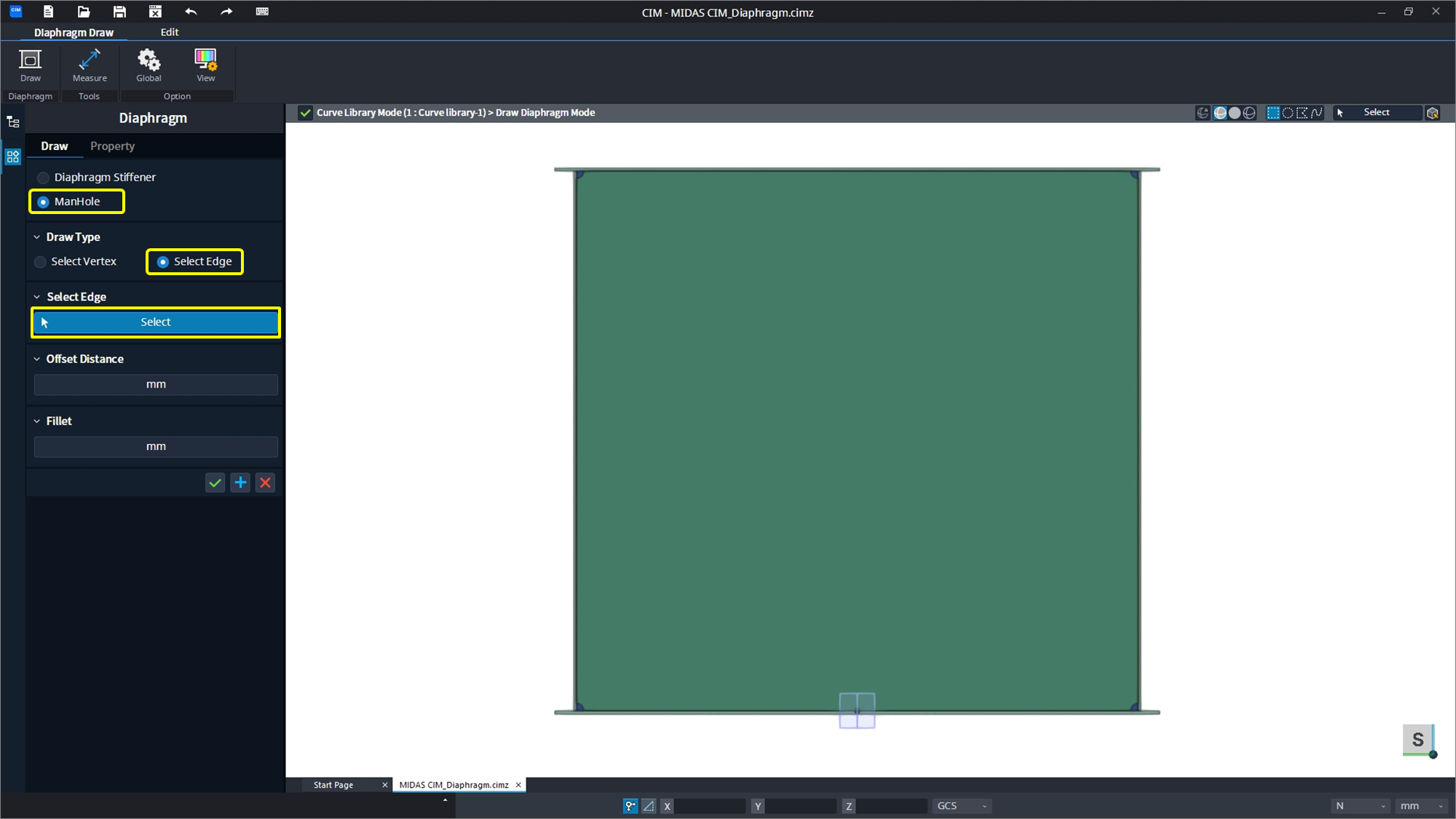

04_ManHole Creation - Select Edge.png

• [Draw Type]
맨홀을 생성할 방식을 선택합니다.

Select Edge

• [Select Edge]
Closed Stiffener의 Edge를 선택합니다.
4개 이상의 Edge를 선택하여 폐합된 다이아프램 맨홀을 생성합니다.

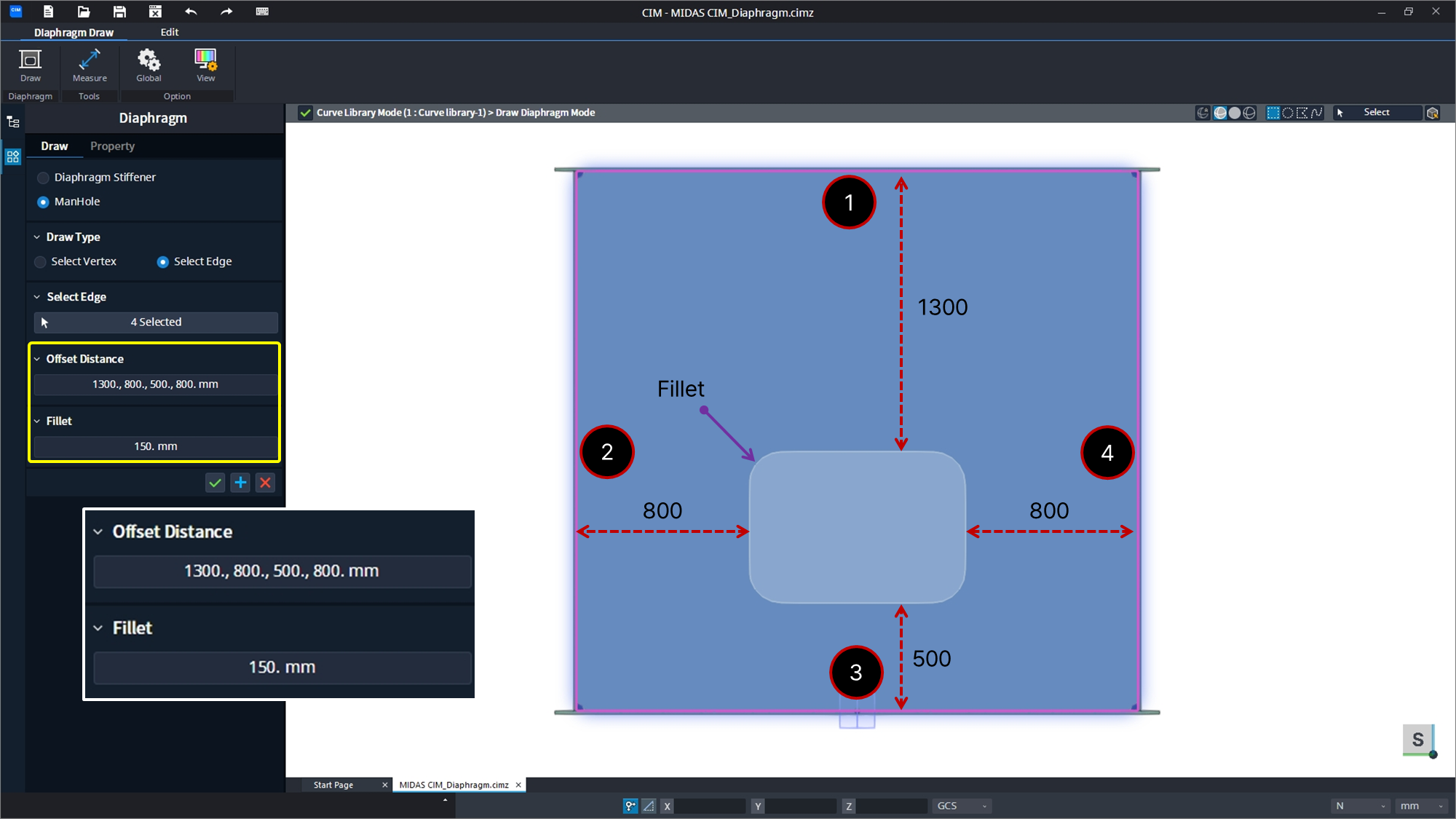

05_ManHole Edge Offset and Fillet Options.png

• [Offset Distance]

선택한 Edge로 부터의 이격거리를 입력합니다.
여러 개의 Edge 선택시 Offset Distance 입력 순서는 시계 반대 방향의 순서로 입력됩니다.

• [Fillet]

맨홀의 Fillet 형성을 위한 제원 값을 입력합니다.
