개요
• Closed Stiffener 평면(Draw Plane) 상에서 Diaphragm Stiffener를 작도(정의)합니다.
실행
[Draw Diaphragm Mode]
• Ribbon Menu > [Stiffener] Group > Draw Diaphragm > Diaphragm Stiffener
설명
다이아프램 보강재를 생성하는 2가지의 방법을 설명합니다.
[Select Edge] 및 [Select Vertex]
다이아프램 보강재 생성 방법 [Select Edge]
Select Edge 방법으로 다이아프램 보강재를 생성합니다.

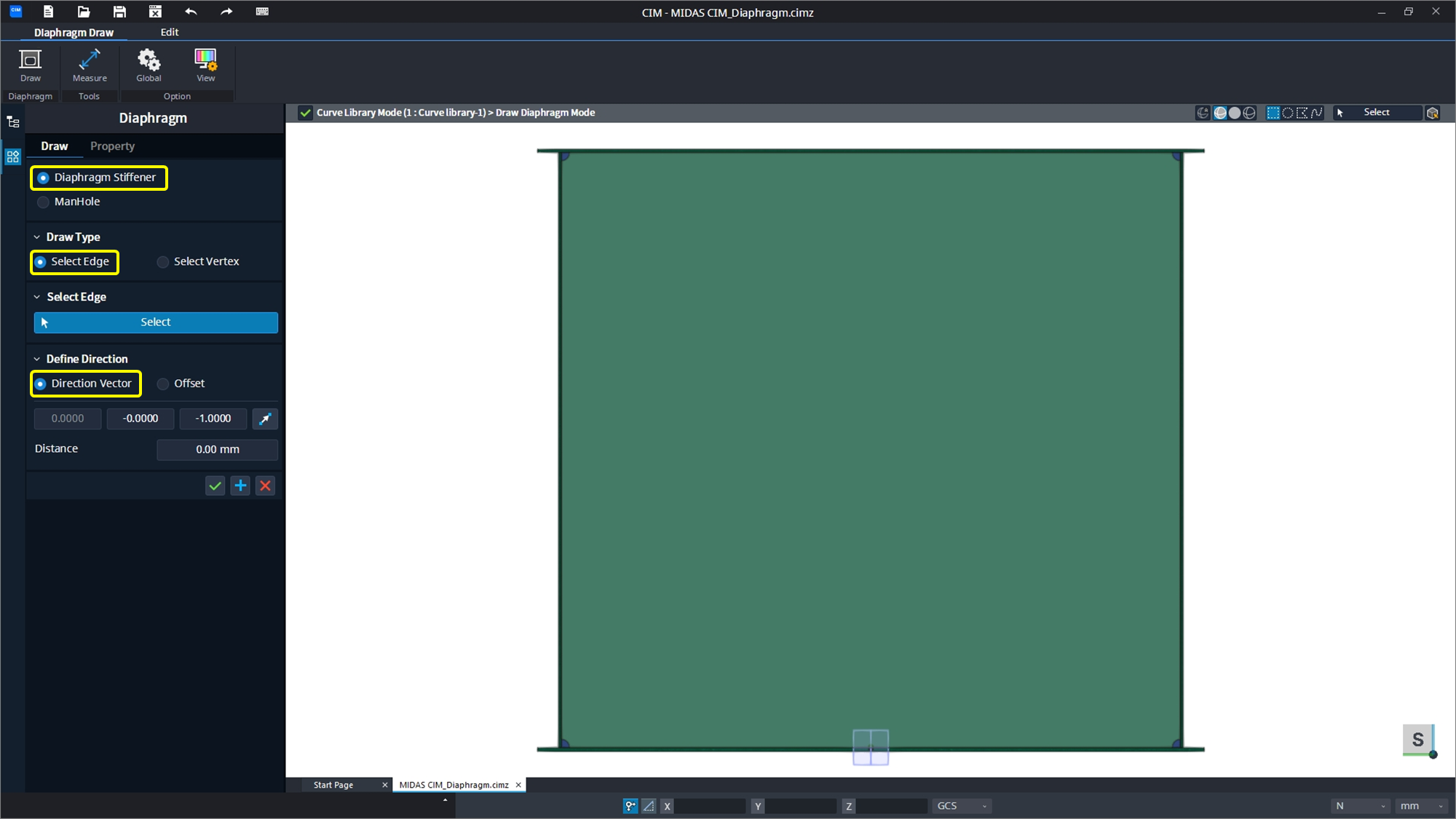

| Select Edge / Define Direction : Direction Vector | 해설내용 |
|---|---|
|
|

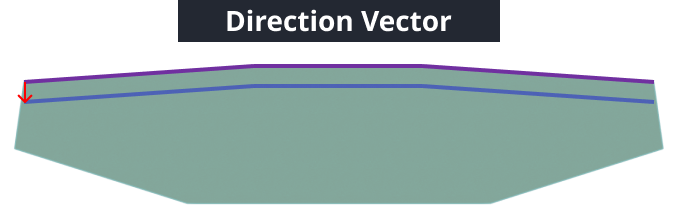

• [Draw Type] Select Edge • [Select Edge] • [Define Direction] Direction Vector 방향 벡터를 입력 후, 선택된 Edge로부터 생성 방향으로 이격하여 보강재를 생성합니다. 방향 벡터를 이용한 방법은 아래 그림과 같이 Copy 방식으로 보강재를 생성합니다. 단면의 Y, Z 방향으로만 방향 벡터를 입력할 수 있습니다. • [Distance] |

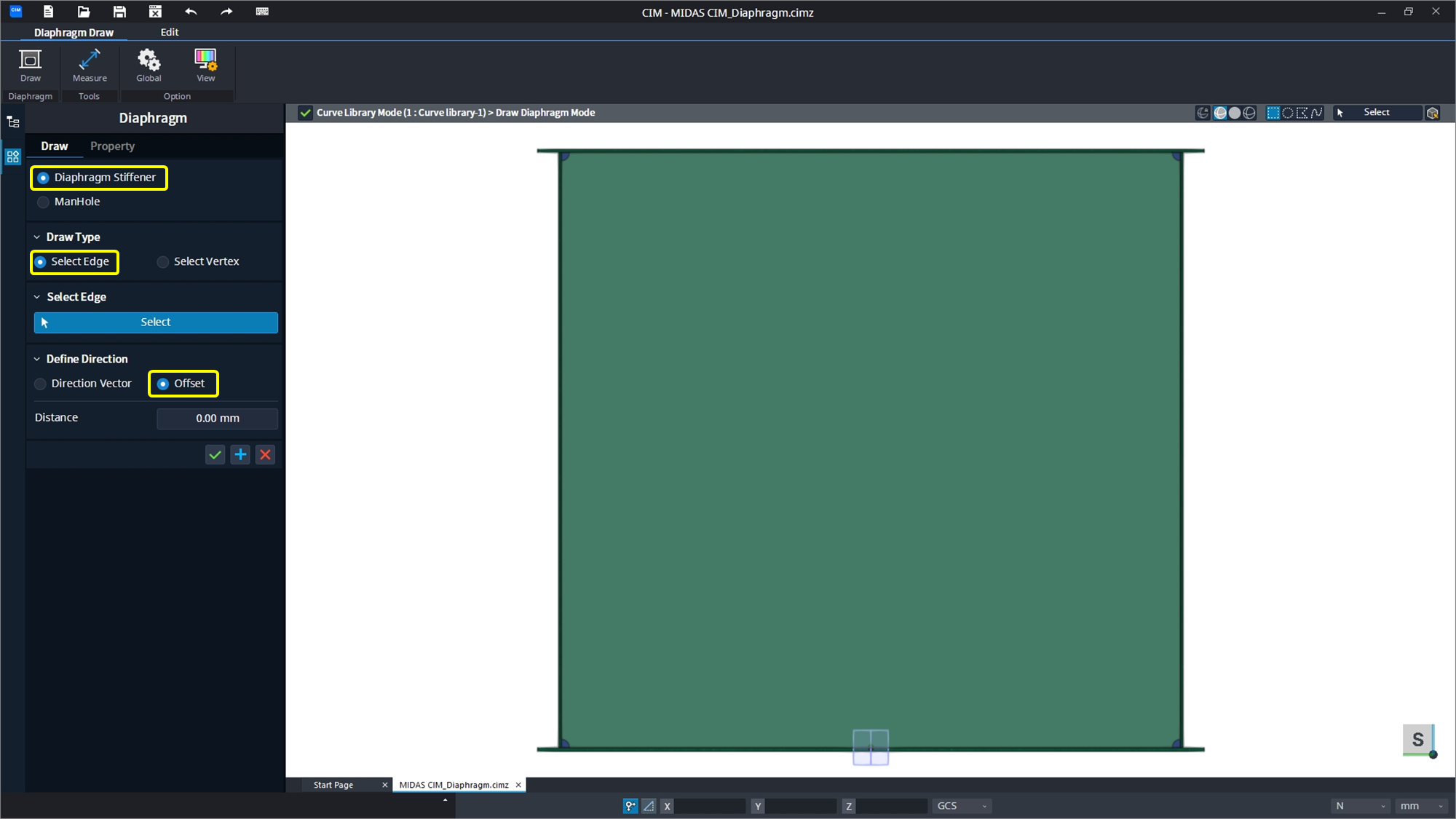

| Select Edge / Define Direction : Offset | 해설내용 |
|---|---|
|
|

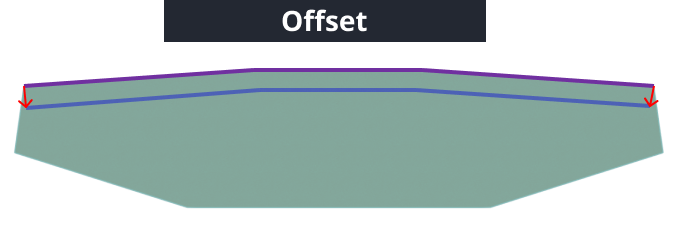

• [Draw Type] Select Edge • [Select Edge] • [Define Direction] Offset 선택된 Edge를 옵셋 방식으로 이격하여 보강재를 생성합니다. • [Distance] |
다이아프램 보강재 생성 방법 [Select Vertex]
두개의 Vertex를 기준으로 보강재를 생성합니다.

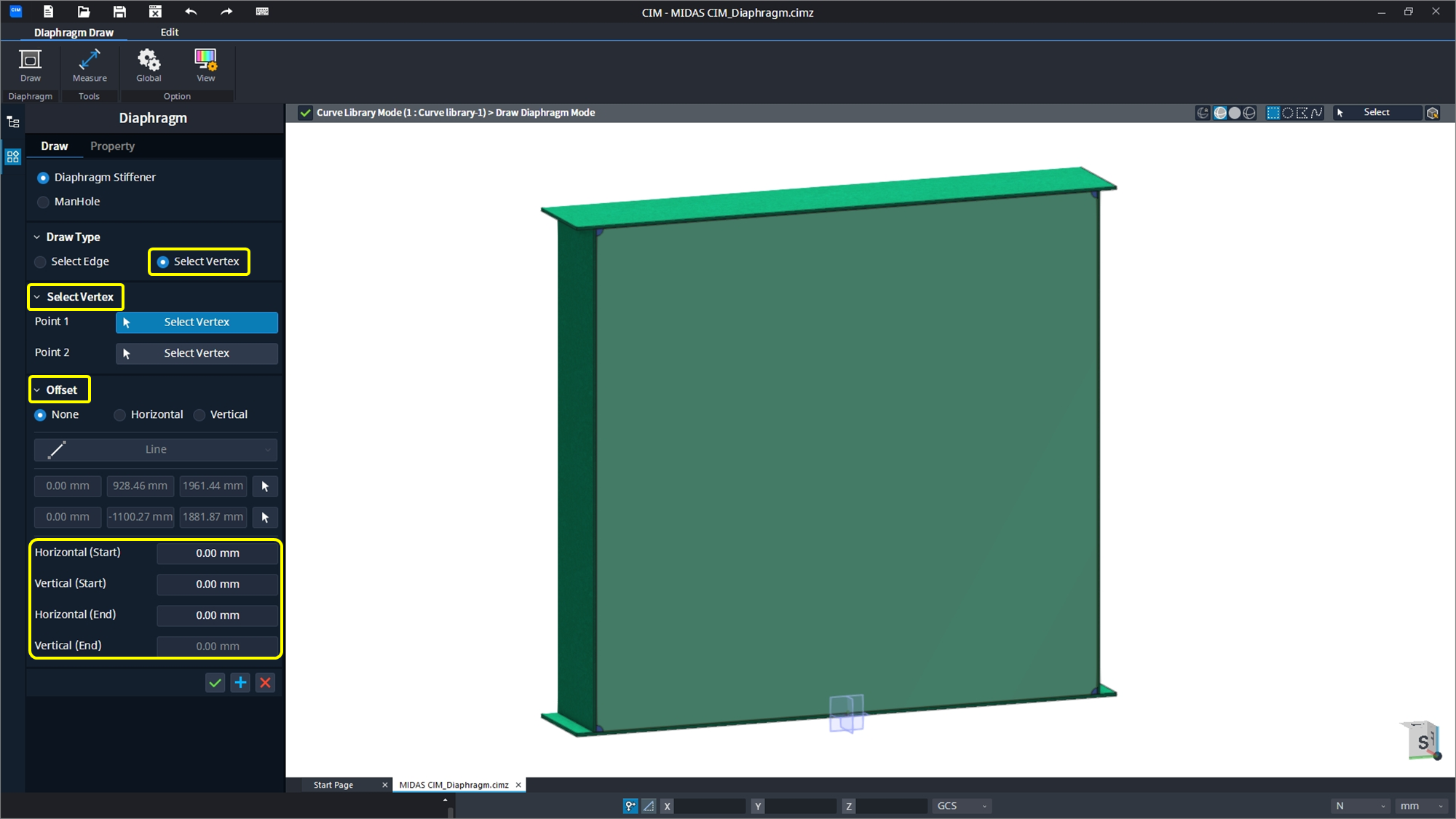

| Select Vertex | 해설내용 |
|---|---|
|
|
• [Draw Type] Select Vertex • [Select Vertex] • [Offset] None : 임의의 방향대로 보강재를 생성합니다. Horizontal : 수평 방향으로의 방향성을 가지고 보강재를 생성합니다. Vertical : 수직 방향으로의 방향성을 가지고 보강재를 생성합니다. Horizontal (Start) : Point 1 의 Vertex를 기준으로 수평 방향의 위치거리가 표기되고, 변경할 수 있습니다. Vertical (Start) : Point 1 의 Vertex를 기준으로 수직 방향의 위치거리가 표기되고, 변경할 수 있습니다. Horizontal (End) : Point 2 의 Vertex를 기준으로 수평 방향의 위치거리가 표기되고, 변경할 수 있습니다. Vertical (Start) : Point 2 의 Vertex를 기준으로 수직 방향의 위치거리가 표기되고, 변경할 수 있습니다. |
|
Select Vertex / Horizontal Offset (수평보강재 생성 방법) |

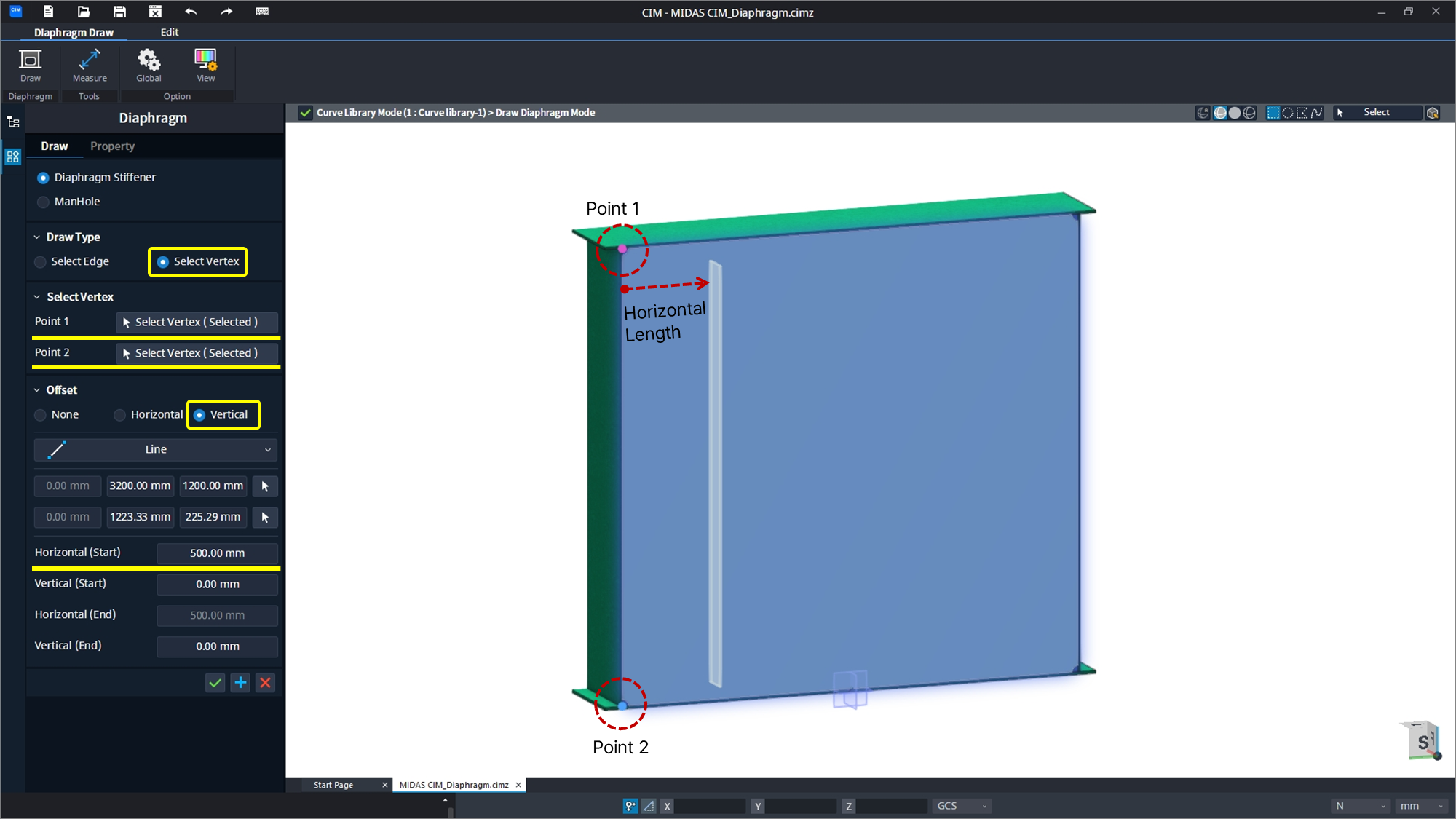

Select Vertex / Vertical Offset (수직보강재 생성 방법) |
|
• 수평보강재 생성 방법 Select Vertex : Point 1과 Point 2를 메인 패널의 선택도구를 이용하여 이미지처럼 선택합니다. Offset : Horizontal Type을 선택합니다. Horizontal (Start) : 0(mm)을 입력합니다. Vertical (Start) : -500(mm)을 입력합니다. Horizontal (End) : 0(mm)을 입력합니다. |
• 수직보강재 생성 방법 Select Vertex : Point 1과 Point 2를 메인 패널의 선택도구를 이용하여 이미지처럼 선택합니다. Offset : Vertical Type을 선택합니다. Horizontal (Start) : 500(mm)을 입력합니다. Vertical (Start) : 0(mm)을 입력합니다. Vertical (End) : 0(mm)을 입력합니다. |
