개요

• ManHole의 속성 정보를 정의하고 편집할 수 있습니다.

[Draw Diaphragm Mode]

• Ribbon Menu > [Stiffener] Group > Draw Diaphragm > ManHole

맨홀의 속성 정보를 정의 합니다.

ManHole [Property]

해설내용

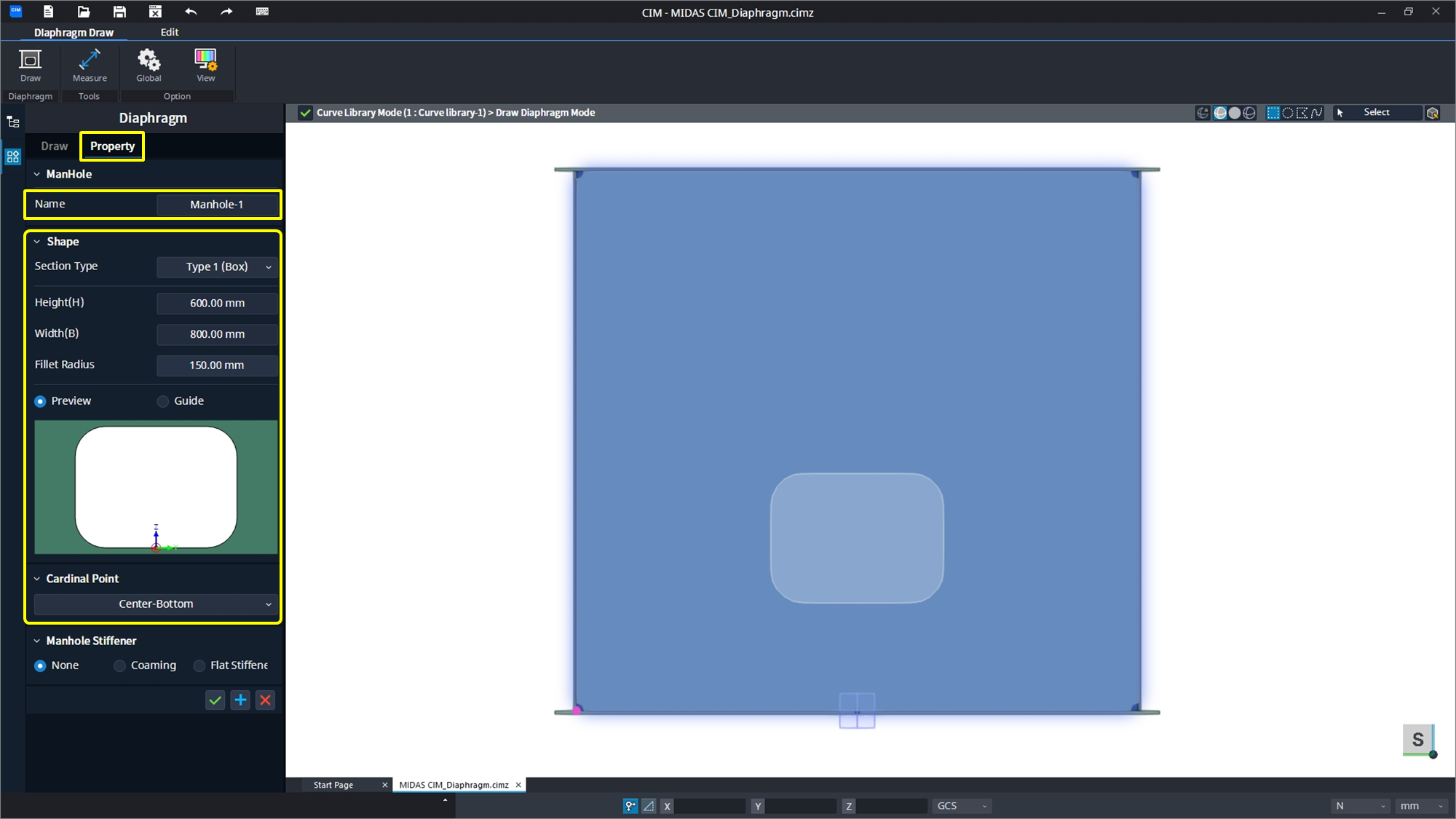

01_ManHole Properties Overview.png

Property Tab

• [Name]

맨홀의 이름을 부여합니다.

• [Shape]
Section Type - 맨홀의 단면 형상을 선택합니다. 단면 형상에 따라 각각의 치수를 입력합니다.

Type 1 (Box) : Height, Width, Fillet Radius

Type 2 (Track) 가로형 : Height, Width

Type 3 (Track) 세로형 : Height, Width

Type 4 (Half Track) 세로형 : Height, Width, Fillet Radius

Type 5 (Round) : Diameter

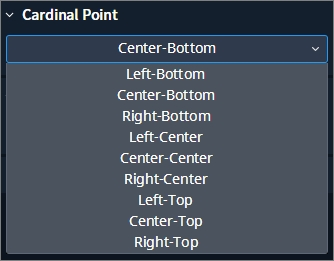

• [Cardinal Point]
맨홀 단면이 배치되는 위치를 설정합니다.
아래와 같은 드롭 다운 메뉴를 이용하여 맨홀 단면의 위치를 정의할 수 있습니다.
기본 설정은 Center-Bottom으로 설정되어 있습니다.

02_Cardinal Point for ManHole Placement.png

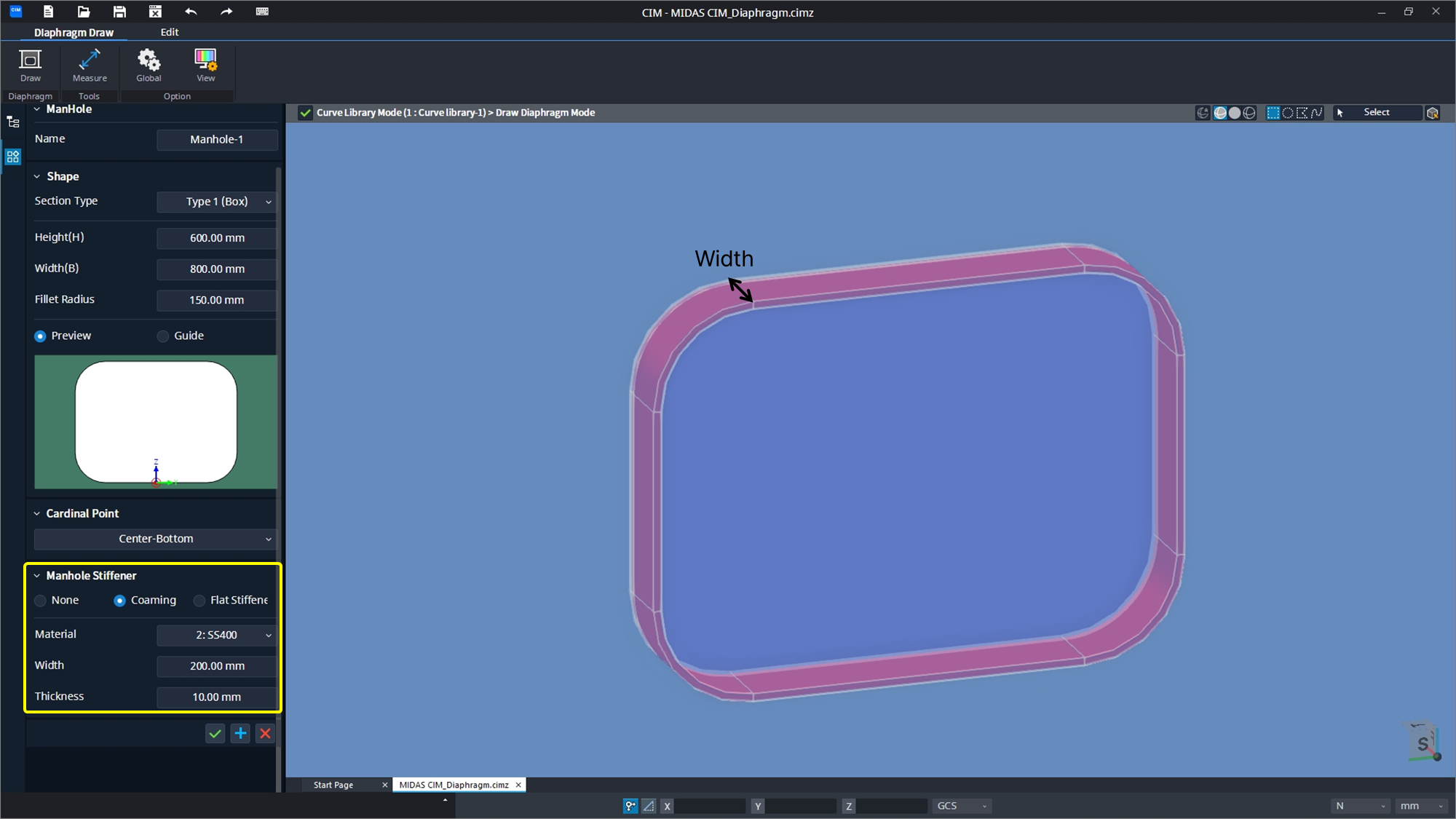

03_ManHole Stiffener Settings - Coming Type.png

Property Tab

• [Manhole Stiffener]

맨홀 스티프너의 상세 형상을 설정합니다.

Coming Type

Material

Width : 돌출 폭원

Thickness : 단면 두께

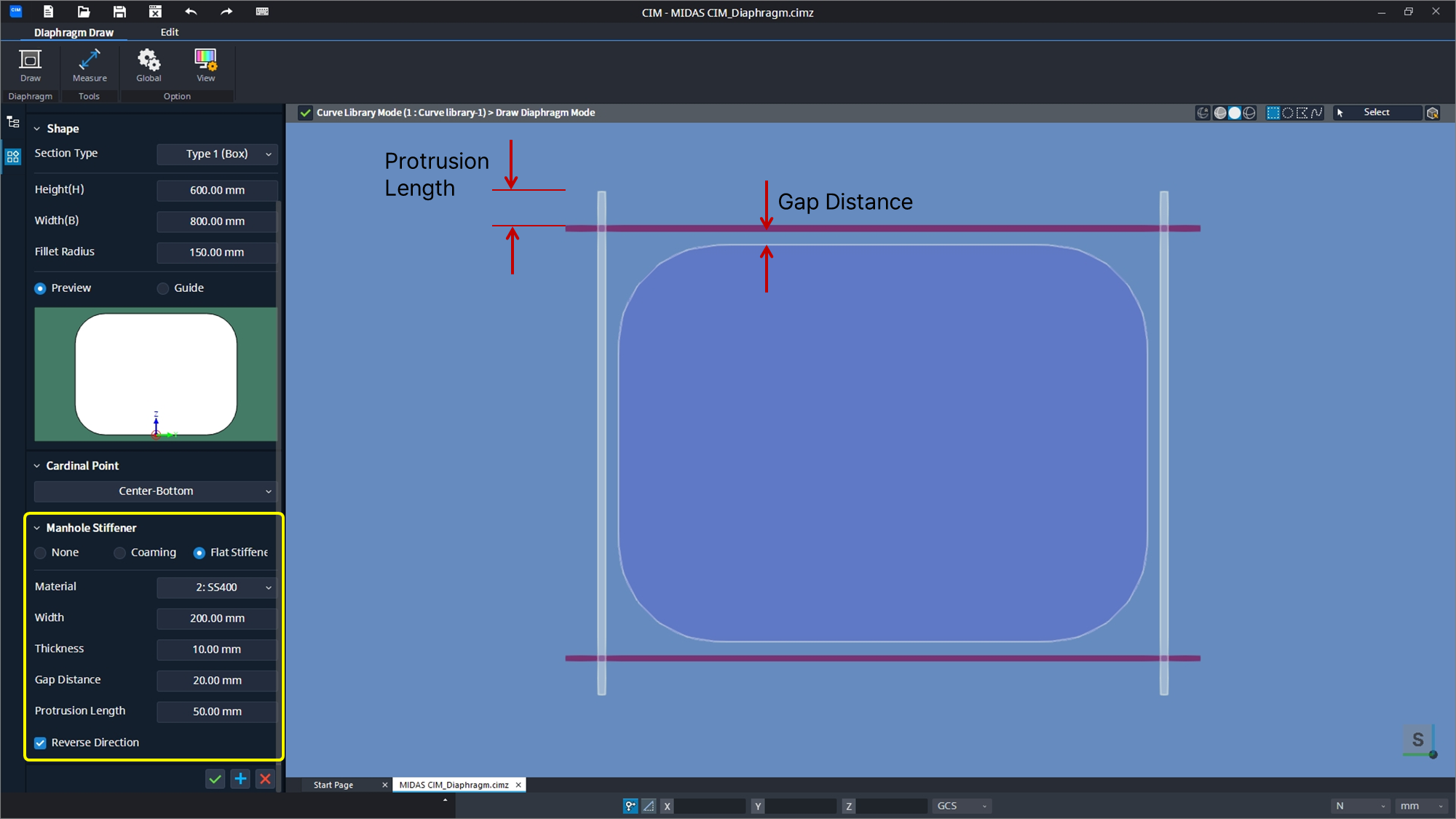

04_ManHole Stiffener Settings - Flat Stiffener.png

Property Tab

• [Manhole Stiffener]

맨홀 스티프너의 상세 형상을 설정합니다.

Flat Stiffener Type

Material

Width : 돌출 폭원

Thickness : 단면 두께

Gap Distance : 맨홀과 맨홀 스티프너와의 이격 거리

Protrusion Length : 맨홀 스티프너의 돌출 길이

Reverse Direction

맨홀 주변에 배치되는 맨홀 스티프너의 방향을 전환합니다.
