개요
• Diaphragm Stiffener의 속성 정보를 정의하고 편집할 수 있습니다.
실행
[Draw Diaphragm Mode]
• Ribbon Menu > [Stiffener] Group > Draw Diaphragm > Diaphragm Stiffener
설명
Property
다이아프램 보강재의 속성 정보를 정의 합니다.
| Diaphragm Stiffener [Property] | 해설내용 |
|---|---|
|
|

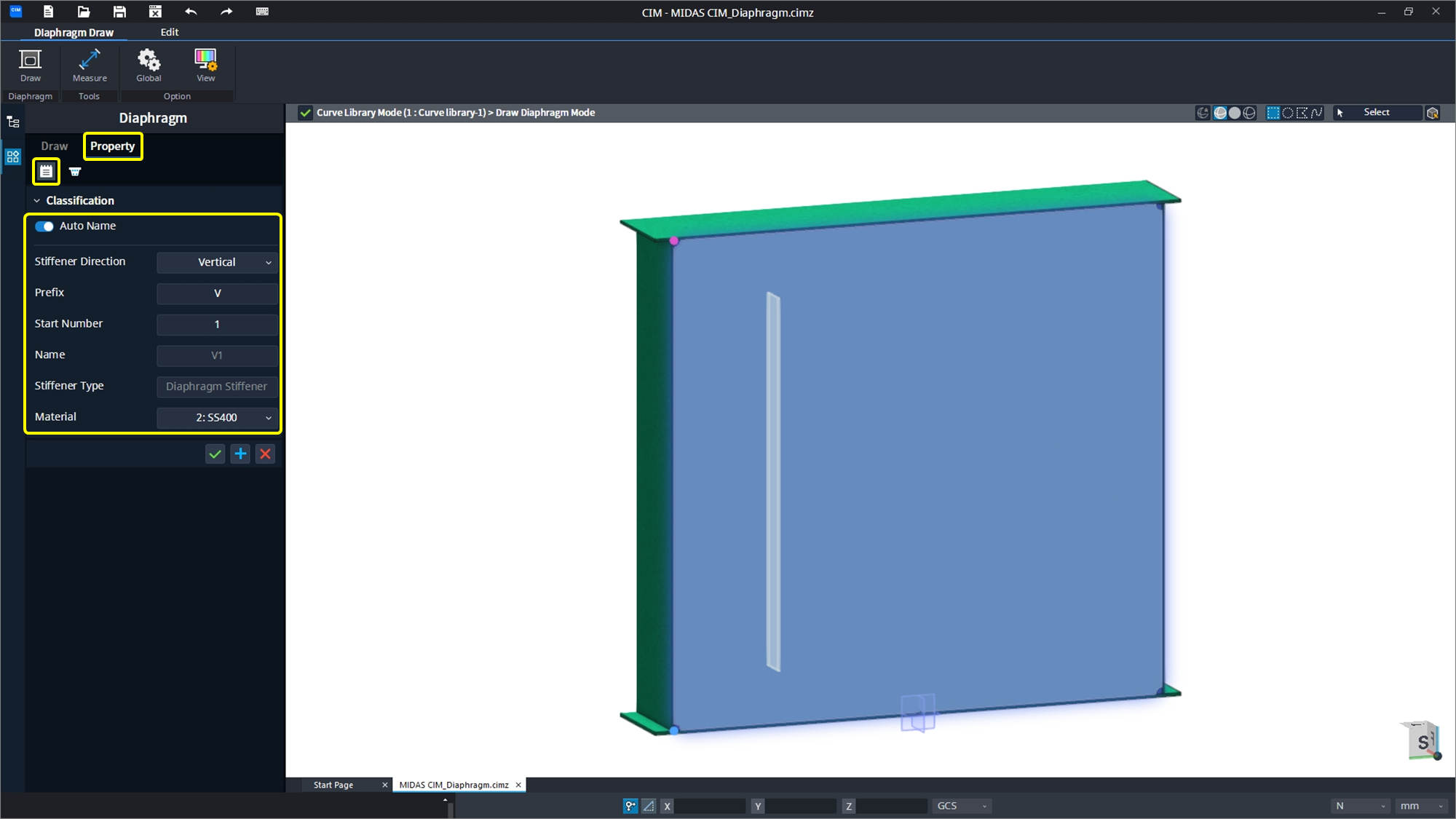

Common Tab • [Classification] Auto Name : 옵션 체크시 스티프너의 이름을 자동으로 연번으로 생성합니다. Stiffener Direction : 수평 및 수직 방향의 스티프너를 구분하기 위해 선택 적용합니다. Prefix : 스티프너의 이름될 접두어를 표시합니다. Start Number : 스티프너의 이름에 붙일 시작 번호를 입력합니다. Number : Prefix와 Start Number 를 결합한 이름이 표기 됩니다. Stiffener Type : Diaphragm Stiffener로 지정됩니다. Material : Base Mode에서 설정된 재질을 기반으로 선택 적용할 수 있습니다. |
|
|

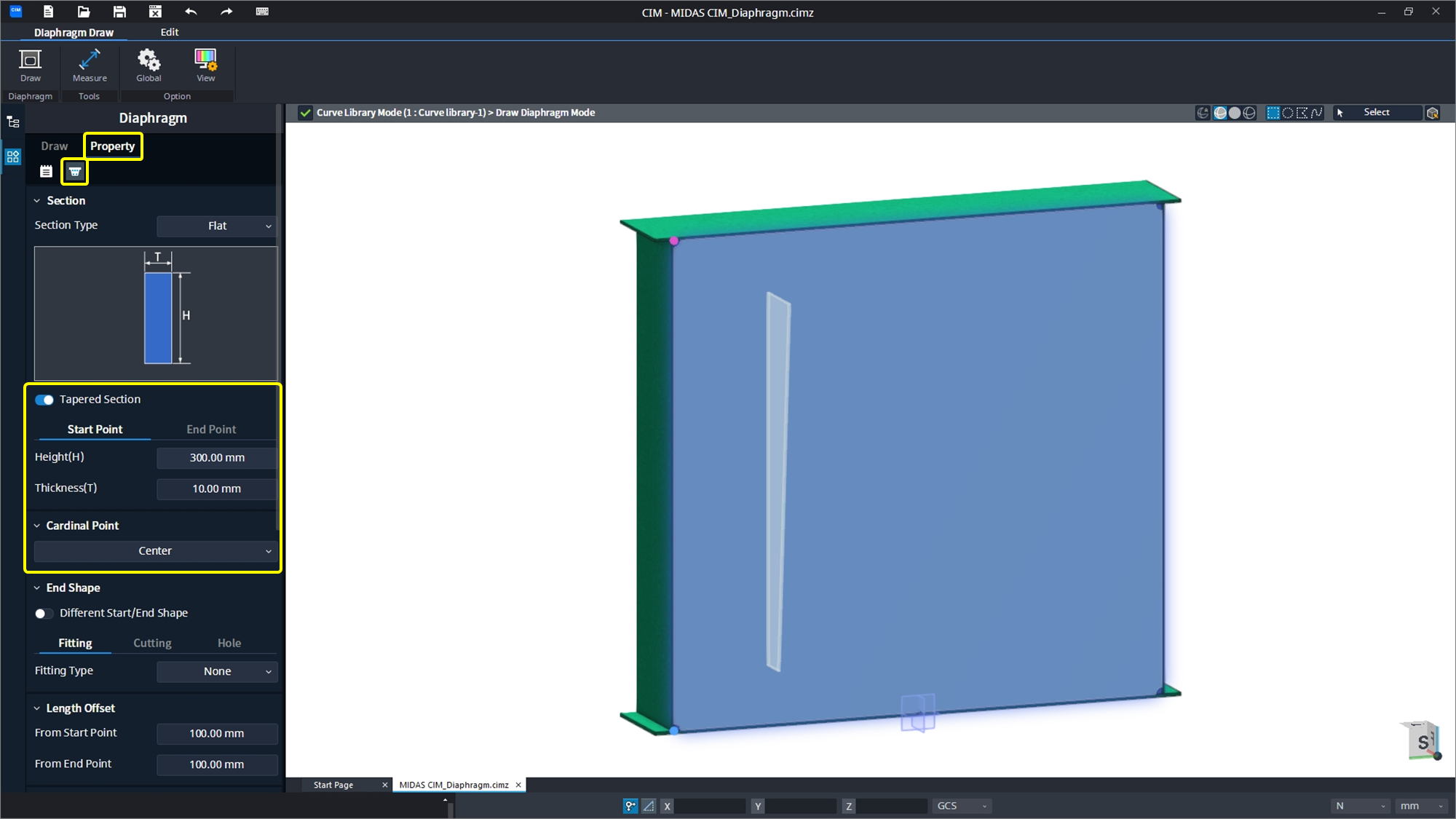

Section Tab • [Section] 다이아프램 보강재의 단면 형상을 선택합니다. 단면 형상에 따라 각각의 치수를 입력합니다. Flat : Height, Thickness Angle : Height, Width, Web thickness, Flange thickness • [Cardinal Point] Center, Top, Bottom : 단면의 생성 위치를 조정할 수 있도록 3가지의 옵션을 제공합니다. |
|
|

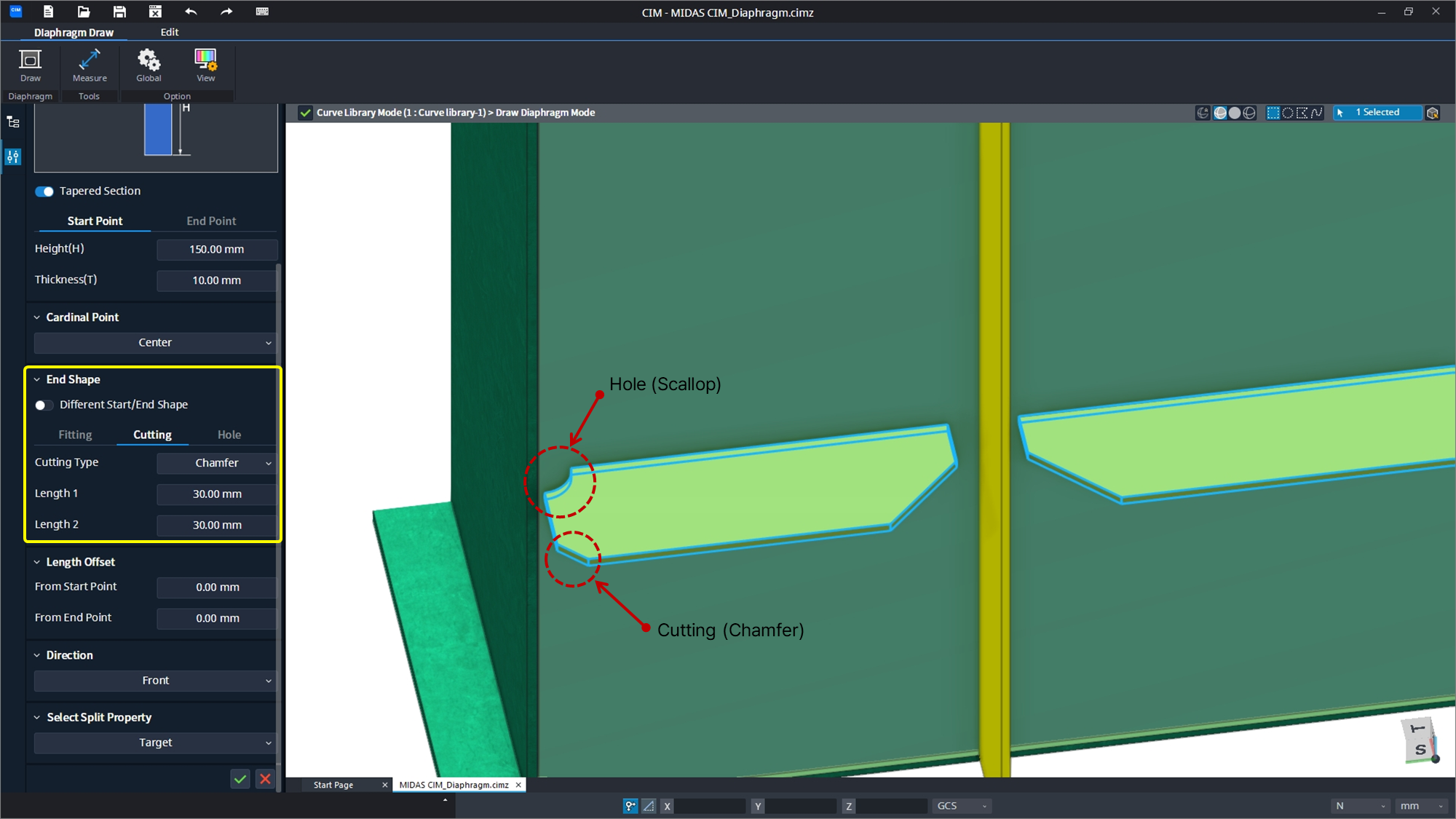

Section Tab • [End Shape] 보강재의 상세 형상을 설정합니다. Differenct Start/End Shape : 시∙종점 측 상세 형상 설정을 각각 적용할지 여부를 설정합니다. Fitting : 보강재의 시∙종점 측 각도를 설정합니다. Cutting : Flat Type 보강재의 시∙종점 측 상단 상세 형상을 설정합니다. (Chamfer / Fillet) Hole : Flat, T-Section 보강재의 시∙종점 측 하단 상세 형상을 설정합니다. (Chamfer / Scallop) 상세 설명 (End Shape)
• Different Start/End Shape Off : 시∙종점 측 상세 형상 설정을 일괄로 적용합니다. On : 시∙종점 측 상세 형상 설정을 각각 적용합니다. Start/End Point Tab 버튼이 활성화됩니다. • Fitting None : 사용자가 설정한 Edge의 Normal 방향으로 보강재가 생성됩니다. Auto : 사용자가 설정한 Edge의 근접 Edge에 맞춰서 보강재가 생성됩니다. User Defined : 사용자가 직접 각도를 입력하여 보강재를 생성합니다. • Cutting Chamfer Fillet • Hole Chamfer Scallop |
|
|

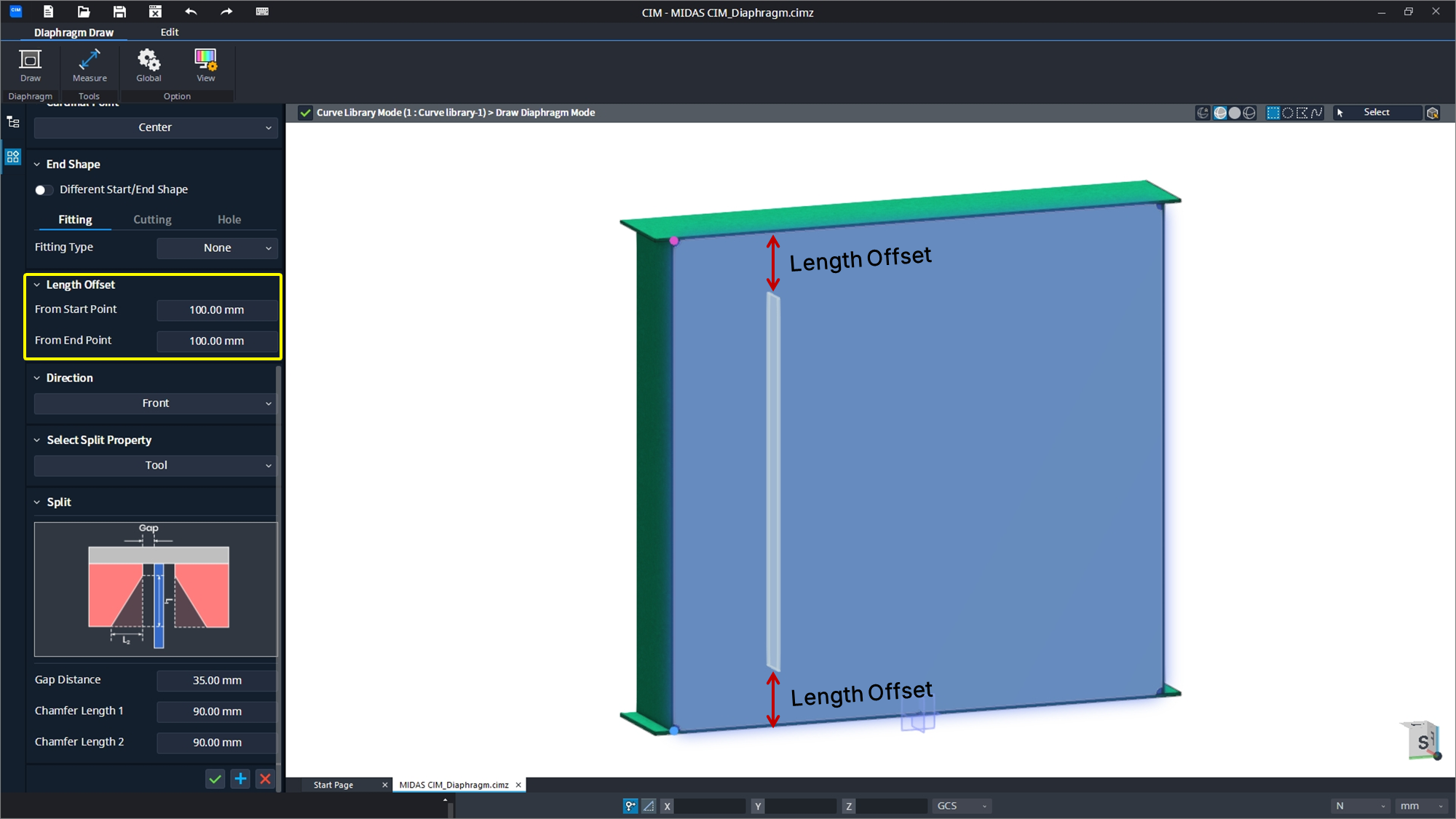

• [Length Offset] 보강재 양 끝단에서의 연장 길이를 조정합니다. From Start/End Point : 보강재의 시∙종점의 연장 길이를 입력합니다. (+) 값일 경우 짧아지며 (-) 값일 경우 길어집니다. |
|
|

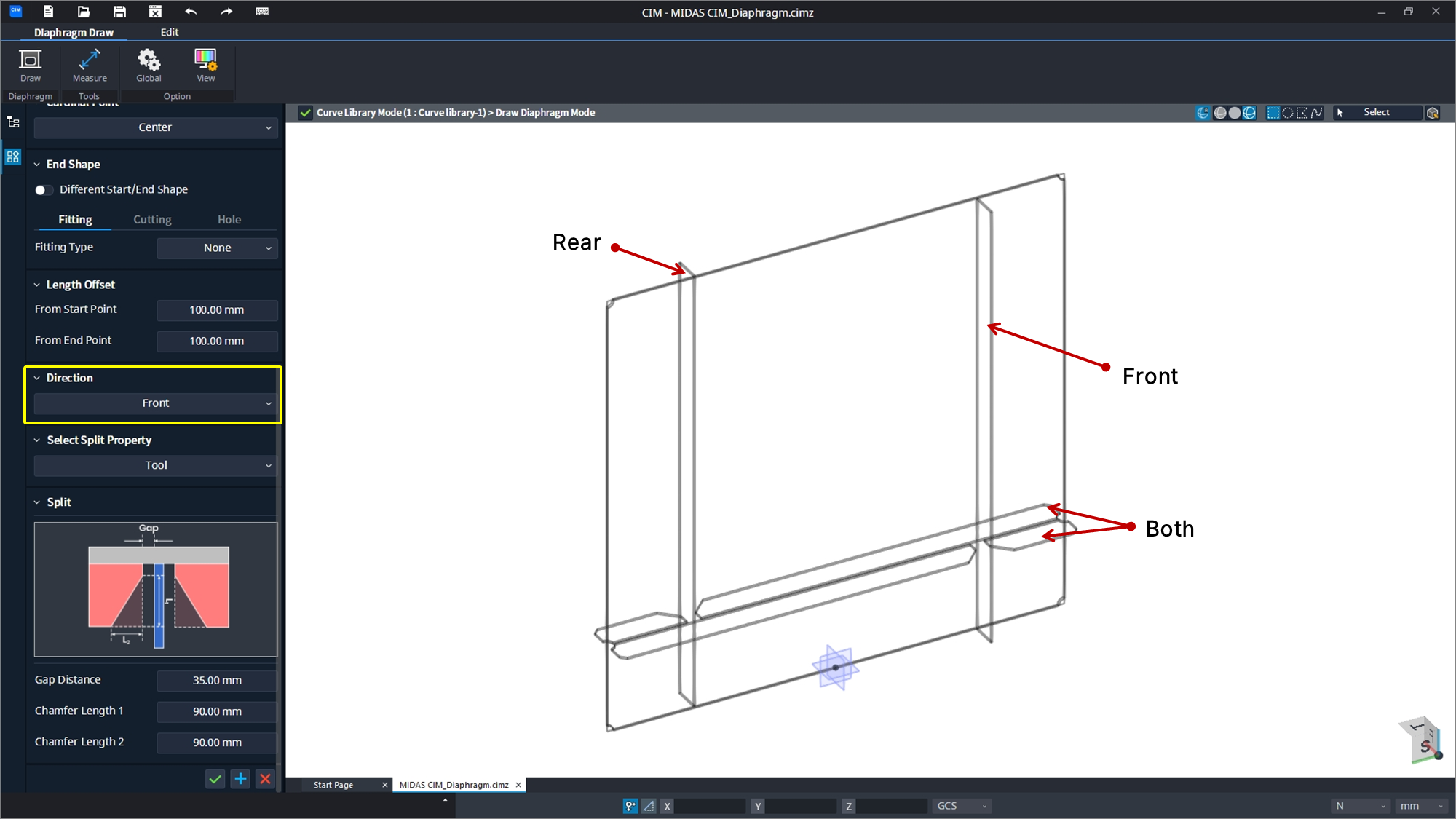

Section Tab • [Direction] Front / Rear / Both : 보강재를 전면, 후면, 양면 등을 구분하여 생성시 옵션을 적용합니다. |
|
|

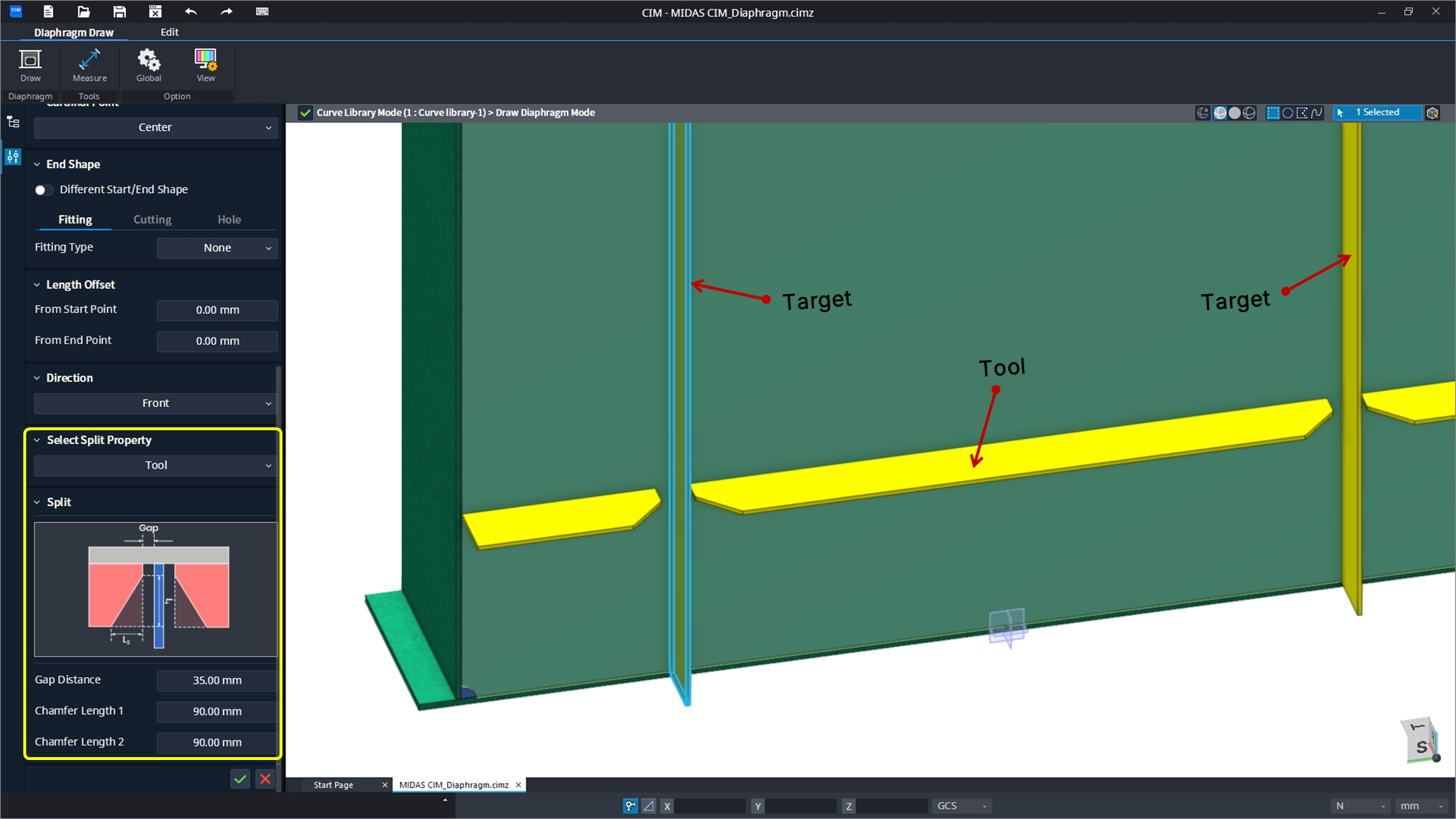

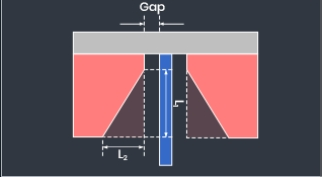

Section Tab • [Select Split Property] Tool / Target : 보강재 간의 Tool / Target 설정으로 Split 효과를 줄 수 있습니다. • [Split] Tool 객체에 적용할 Split 제원을 입력합니다. Gap Distance / Chamfer Length 1 / Chamfer Length 2 |
