개요
• Bolt의 규격을 정의합니다.
실행
[Stiffener Draw Mode]
• Ribbon Menu > [Model] Tab > [Component] Group > Bolt > Define
설명

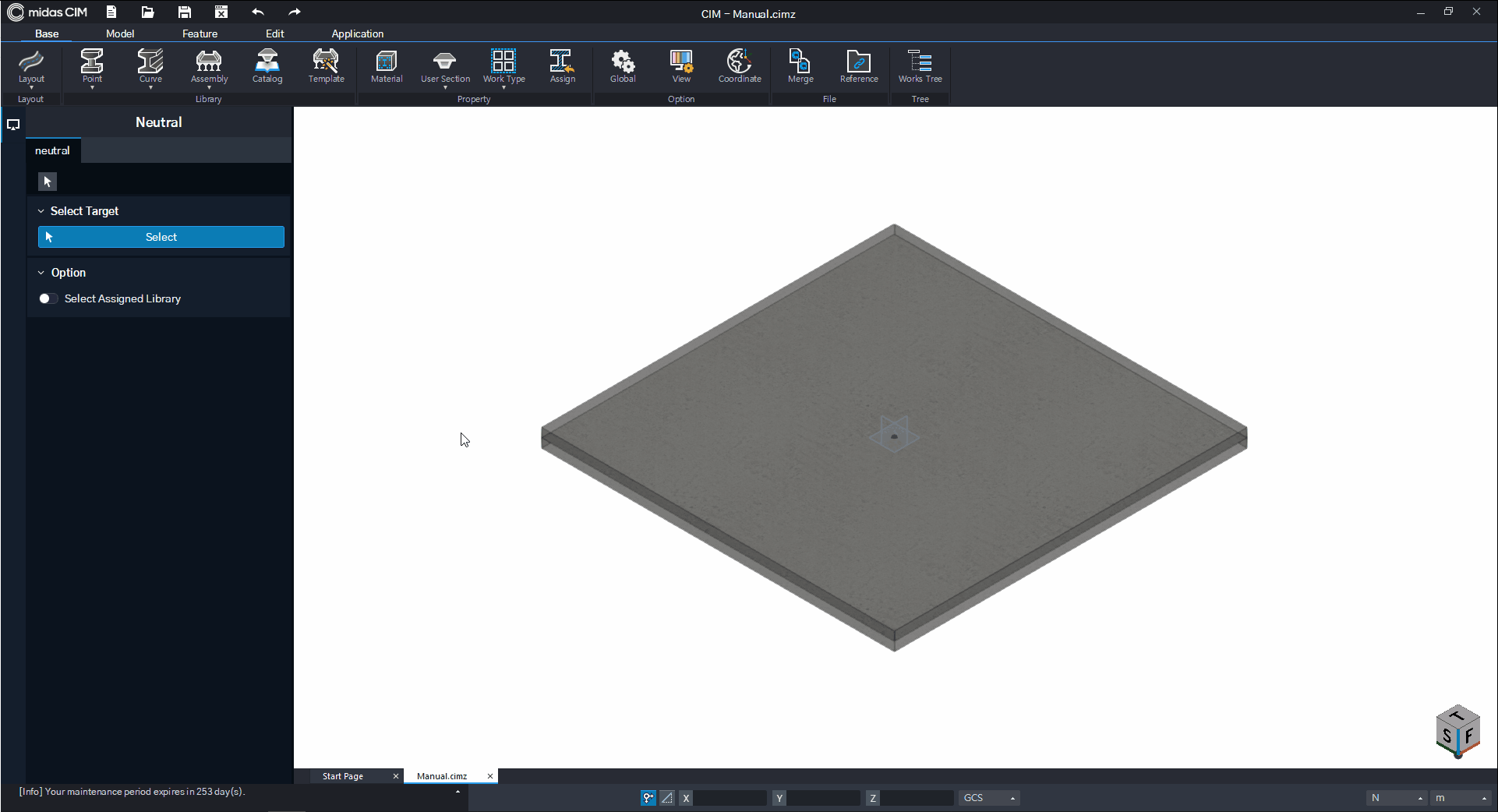

새로운 볼트 규격 정의
새로운 규격을 가진 볼트를 새로 정의합니다.
• [Select Bolt]
New : 새로운 규격을 가진 볼트를 새로 정의합니다.
기존에 생성한 볼트 : 기존에 정의한 볼트의 규격을 수정합니다.
• [Classification]
볼트 규격의 분류 속성을 확인, 또는 편집합니다.
ID : 고유 번호
Name : 이름
Bolt Type : 볼트 유형
Material : 재질
• [Bolt Shape]
볼트, 너트, 와셔의 치수를 선택 및 입력합니다.

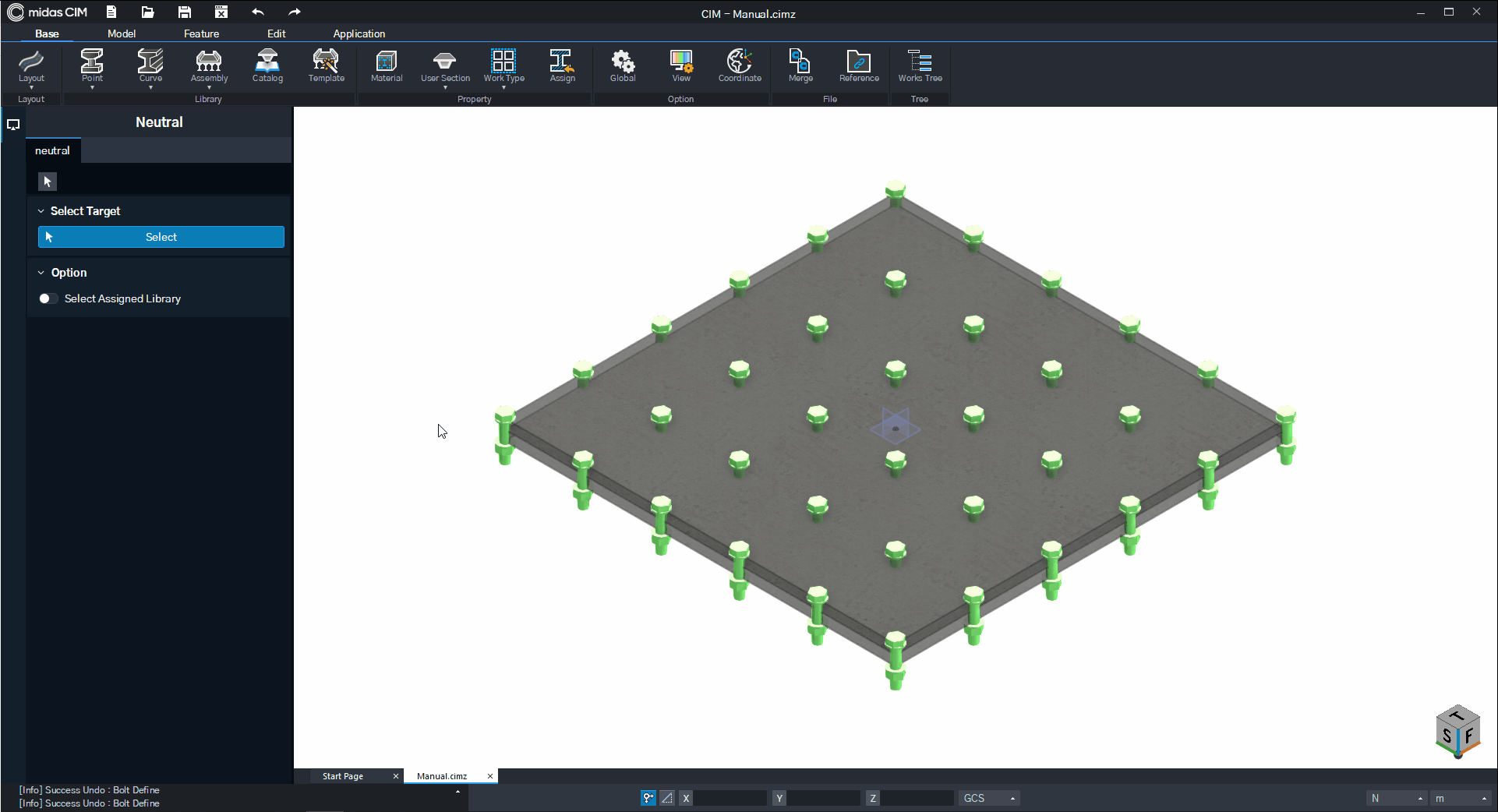

기존 볼트 규격 수정
기존에 정의한 볼트의 규격을 수정합니다.
• [Select Bolt]
New : 새로운 규격을 가진 볼트를 새로 정의합니다.
기존에 생성한 볼트 : 기존에 정의한 볼트의 규격을 수정합니다.
• [Classification]
볼트 규격의 분류 속성을 확인, 또는 편집합니다.
ID : 고유 번호
Name : 이름
Bolt Type : 볼트 유형
Material : 재질
• [Bolt Shape]
볼트, 너트, 와셔의 치수를 변경합니다.
참고자료
• Stiffener Property
