개요
• 본선, 길어깨 편경사를 고려하기 위한 Subgrade Surface(노상)를 생성합니다.
• 생성된 Surface는 양단면편균법 토공 물량 산출에 활용됩니다.
실행
[Model Mode]
• Ribbon Menu > [Model] Tab > [Terrain] Group > [Slope] Group > Create Surface
설명

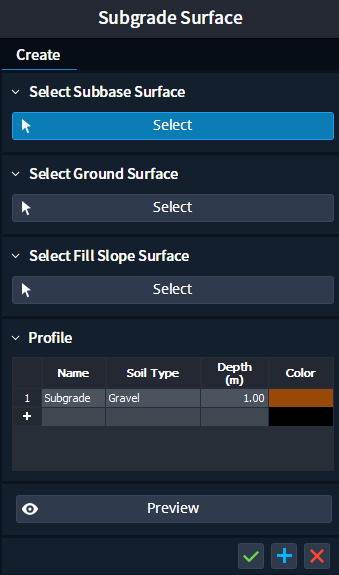

Subgrade Surface
생성된 Fill Slope Surface를 기준으로 Subgrade Surface(노상)를 생성합니다.
• [Select Subbase Surface]
도로 포장의 하단면을 선택합니다.
• [Select Ground Surface]
기준 Ground Surface를 선택합니다.
• [Select Fill Slope Surface]
생성한 Fill Slope Surface를 선택합니다.
• [Profile]
Soil Type : 재료를 설정합니다.
Depth : 노상층의 두께를 설정합니다.
• [Preview]
생성될 사면을 미리보기 합니다.
