개요

• 경사 / 소단 / 한계 높이 등으로 설정된 깎기 / 쌓기 사면을 사전 정의합니다.

[Model Mode]

• Ribbon Menu > [Model] Tab > [Terrain] Group > [Slope] Group > Preset

경사 / 소단 / 한계 높이 등으로 설정된 깎기 / 쌓기 사면을 사전 정의합니다.

• [Select Slope Type]

생성할 Slope Preset의 Type을 선택합니다.

Fill : 성토 사면

Cut : 절토 사면

• [Slope Preset]

생성한 Slope Preset의 항목을 보여줍니다.

• [Name]

생성할 Preset의 이름을 입력하거나 생성한 Preset의 이름을 수정할 수 있습니다.

• [Slope Profile]

생성할 Slope Profile의 정보를 정의합니다.

Slope Start from Fist Row : Slope의 첫 Profile을 생성할 것인지 생성하지 않을 것인지 판정합니다.

Table : Slope의 정보를 정의합니다.

상세 설명 (Slope Profile)

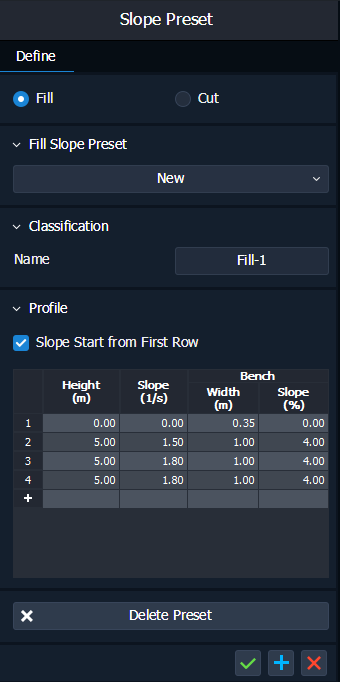

• Fill

Height(m)	Slope	Bench width(m)	Bench Slope(%)
쌓기 사면의 높이	쌓기 사면의 경사	쌓기 사면 소단의 폭	쌓기 사면 소단의 경사

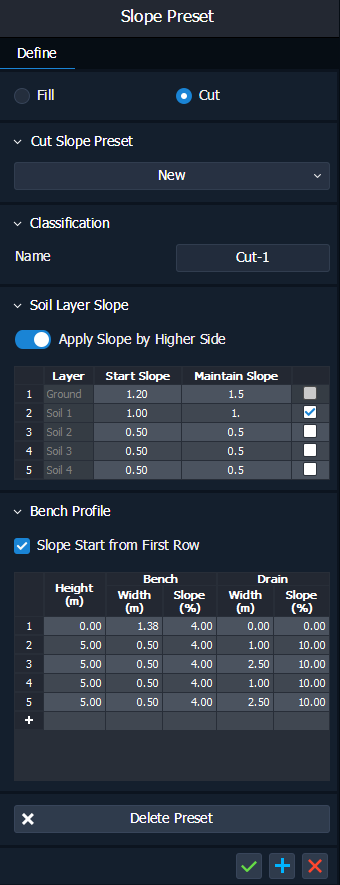

• Cut

Soil Layer Slope

Layer	Start Slope	Maintain Slope
지층별 구간	지층을 만나 시작되는 경사	Start Slope의 소단 높이 이후 유지되는 경사

Layer는 [Ground → Soil 1 → Soil 2]의 순서대로 [토사 → 리핑암 → 발파암]의 개념으로 Preset을 적용하시면 됩니다.

예를 들어, 3개의 지층인 경우 Soil3, Soil 4, Soil 5의 기울기를 모두 같게 설정합니다.

5가지의 지층까지 개별 지층 경사를 달리 설정할 수 있도록 지원하고 있습니다.

Note

Apply Slope by Higher Side : 지층과 지층간의 사면 경사 중 더 많은 곳이 포함된 곳의 경사를 선택합니다.
→ 오른쪽의 박스를 체크하면 해당 행의 지층과 그 위의 행 지층간을 확인합니다.

Bench Profile

Height(m)	Bench width(m)	Bench Slope(%)	Drain Width(m)	Drain Slope(%)
깎기 사면의 높이	깎기 사면 소단의 폭	깎기 사면소단의 경사	깎기 측구소단의 폭	깎기 측구 소단의 경사

• [Delete Preset]

선택한 Preset을 삭제합니다.
