개요
• Boring Surface 생성을 위한 Boring Data를 입력합니다.
실행
[Model Mode]
• Ribbon Menu > [Model] Tab > [Terrain] Group > [Boring] Group > Define
설명

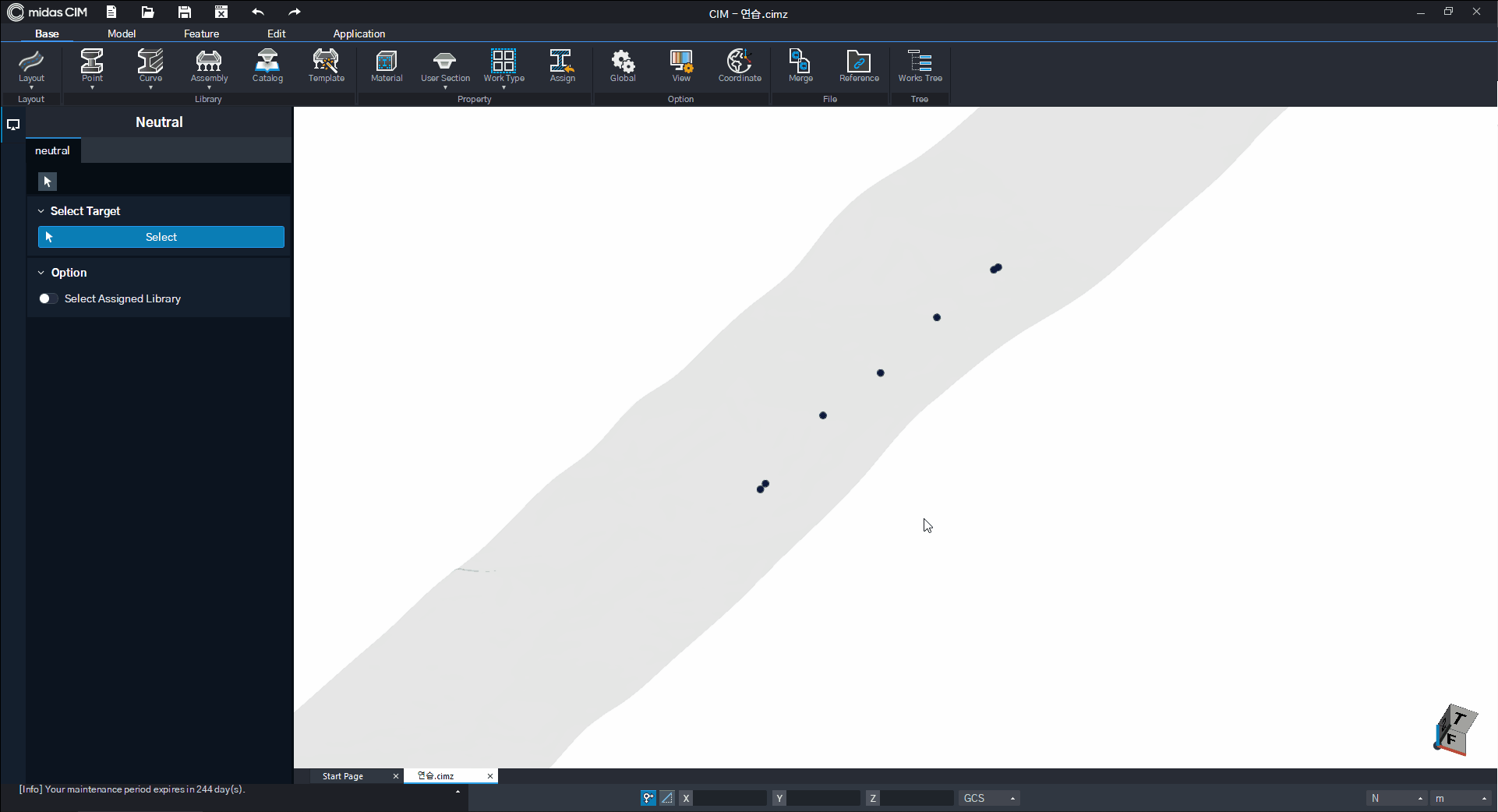

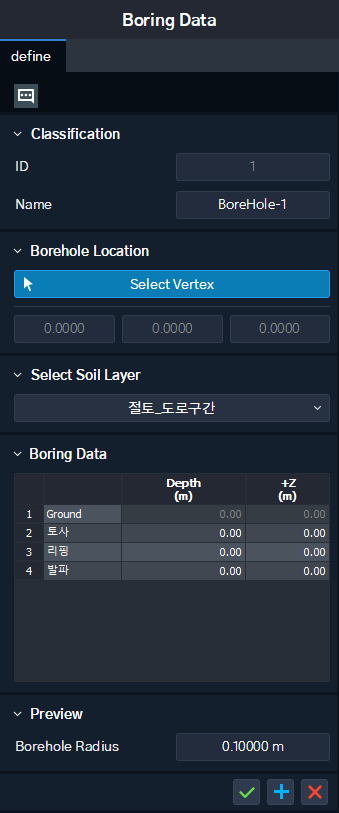

Boring Data 입력
Boring Data를 입력합니다.
• [Classification]
Point의 Name을 정의합니다.
• [Borehole Location]
Boring Data를 입력할 Vertex를 선택합니다.
• [Select Soil Layer]
Boring Surface 생성에 활용할 Layer를 선택합니다.
• [Boring Data]
Boring Surface 생성에 필요한 Depth를 입력합니다.
• [Preview]
Preview에서 확인할 수 있는 Borehole의 반지름을 입력합니다.
Note
Select Soil Layer는 Soil Layer가 정의되어 있어야 활성화 됩니다.
Note
Borehole Location 정의 시 사용할 Vertex는 Feature Sketch Point 기능을 사용하거나 Feature Points 기능을 사용하여 우선 생성해야 합니다.
참고 - Sketch
참고 - Points
상세 설명 (Boring Data)
참고자료
