Create

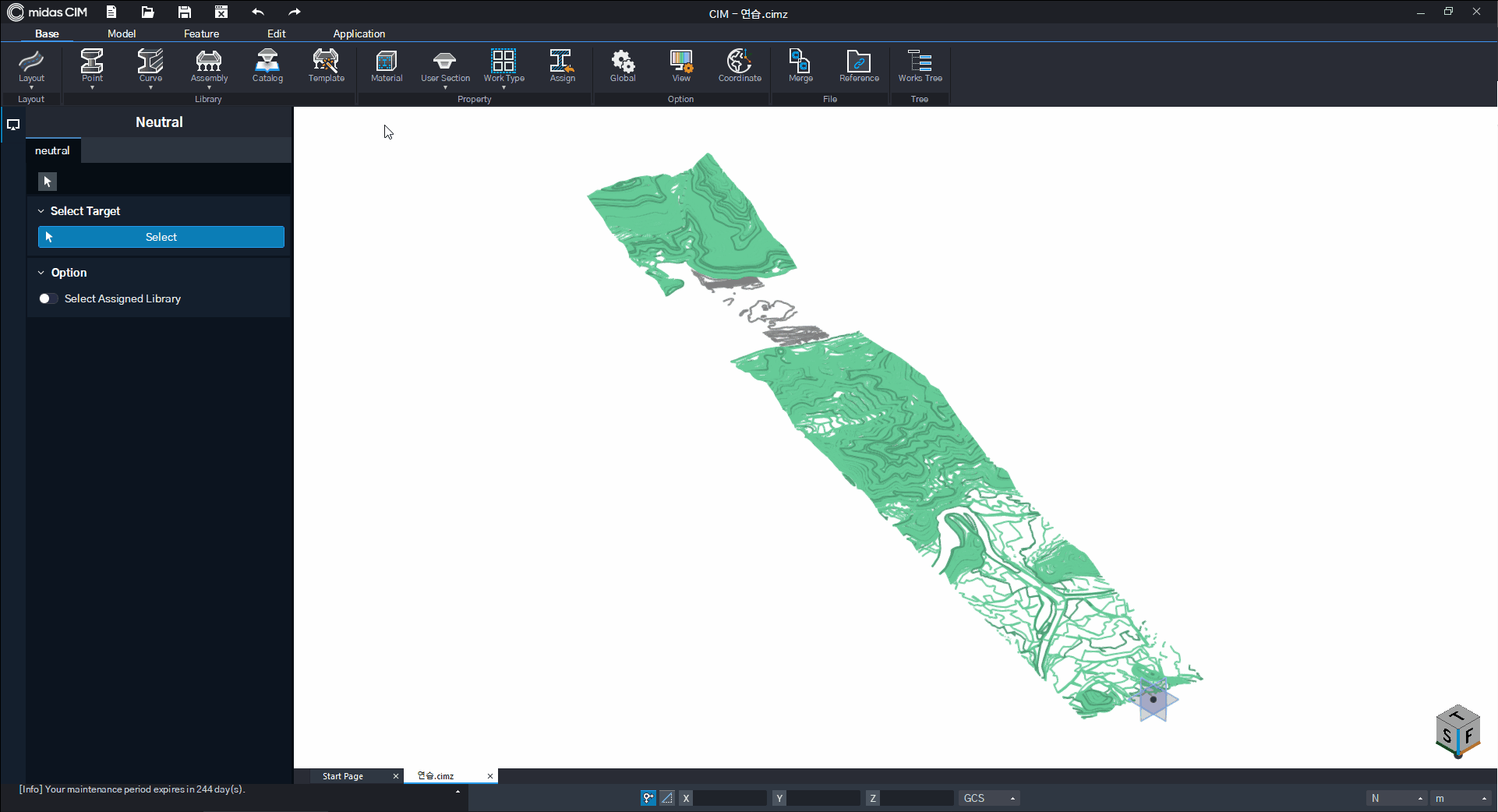

개요

• 수치지형도를 활용하거나 / Cloud에서 Data를 취득하여 지표면을 생성합니다.

실행

[Model Mode]

• Ribbon Menu > [Model] Tab > [Terrain] Group > [Ground] Group > Create

설명

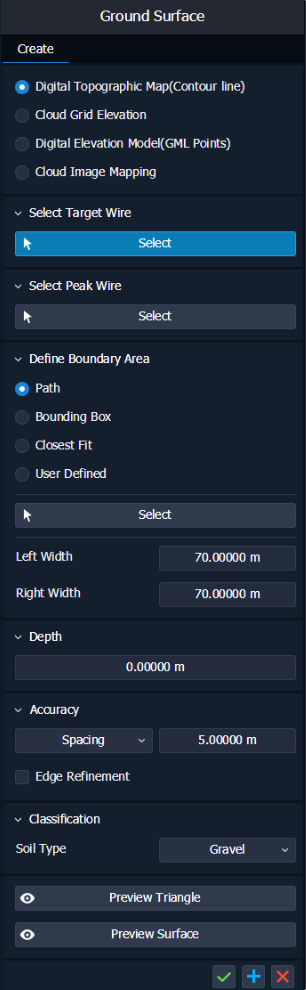

Digital Topographic Map(Contour Line) 방법

등고선을 활용하여 Ground Surface를 생성합니다.

• [Select Target Wire]

등고선을 선택하여 Ground Surface를 생성합니다.

• [Select Peak Wire]

Ground Surface생성시 최고 Elevation을 설정합니다. 선택된 Wire보다 높은 Wire는 모두 무시하여 생성됩니다.

• [Define Boundary Area]

Ground Surface의 외곽생성 방식을 정의합니다.

Path : Wire를 선택하여 왼쪽, 오른쪽 각각 Offset 된 외곽을 형성합니다.

Left Width : 선택한 Wire의 좌측 Offset 값을 입력합니다.

Rigth Width : 선택한 Wire의 우측 Offset 값을 입력합니다.

Bounding Box : 가장 외곽에 있는 점들을 포함하는 사각형 박스 형태의 외곽을 형성합니다.

Closest Fit : 가장 내부에 있는 점들을 연결하여 외곽을 형성합니다.

User Defined : 사용자가 원하는 외곽선을 선택하여 외곽을 형성합니다.

상세 설명 (Boundary Type)

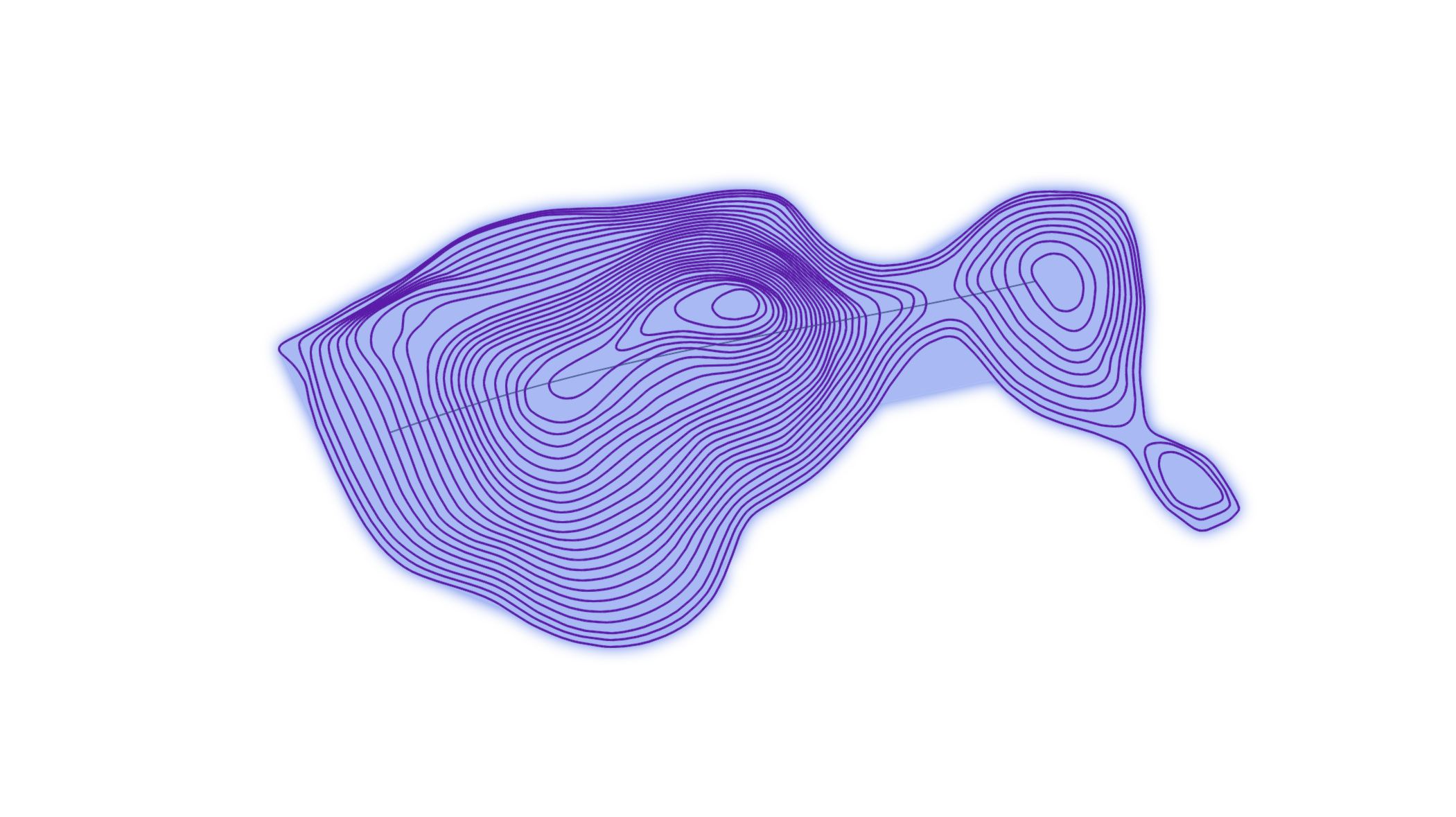

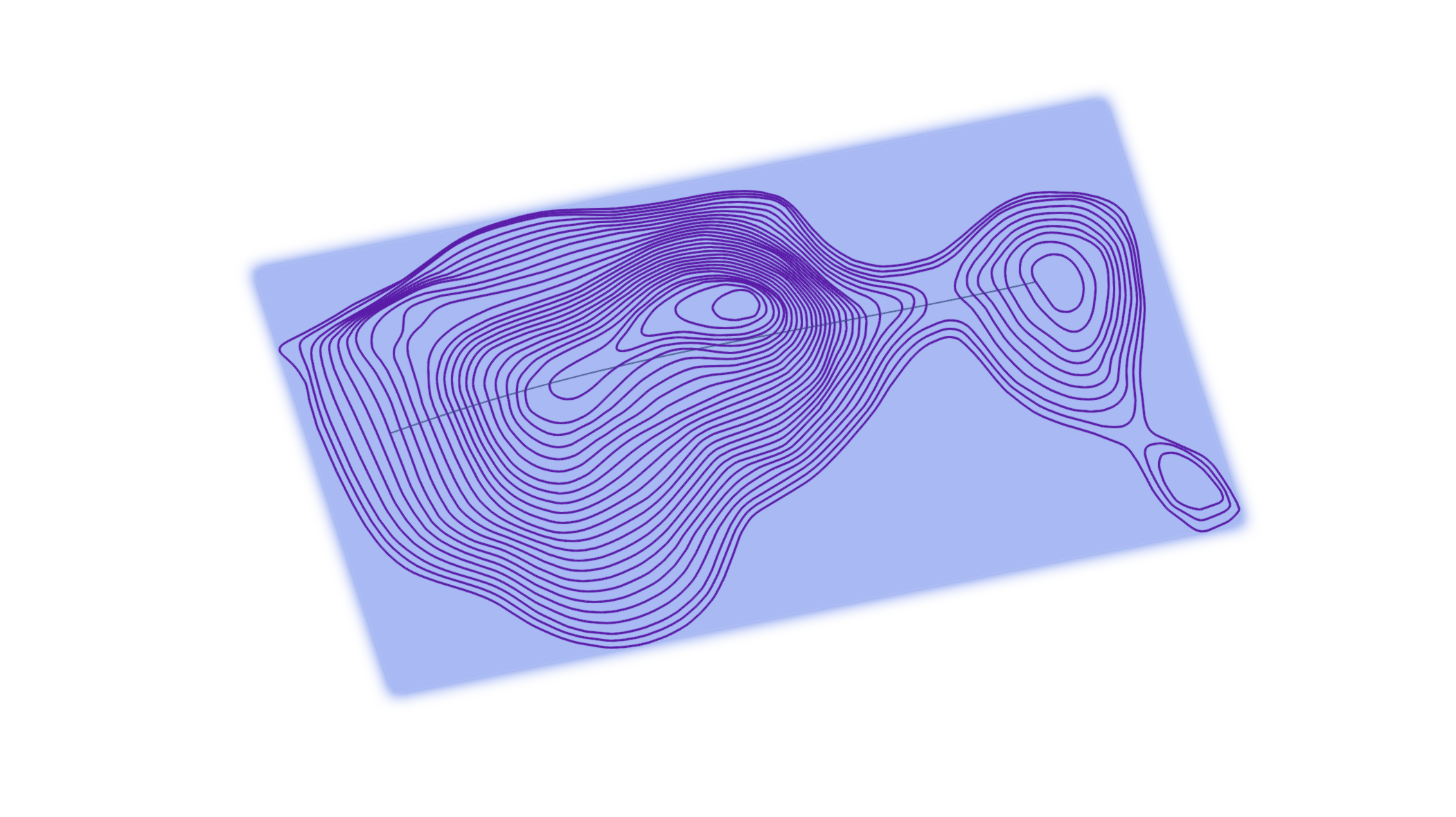

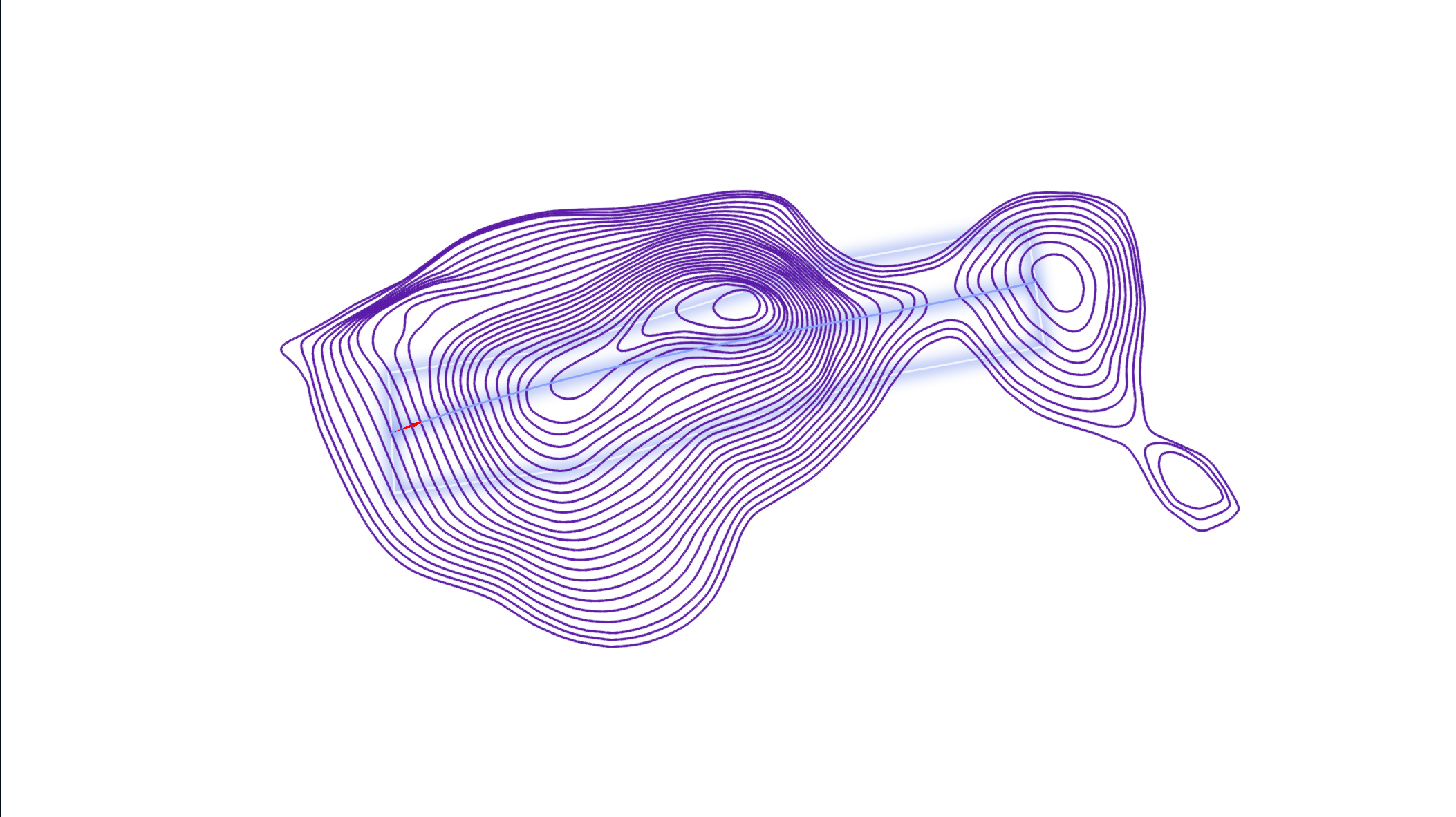

Path	Bounding Box	Closest Fit

• [Depth]

Ground Surface의 두께를 설정합니다.

• [Accuracy]

Ground Surface 생성시 정밀도를 설정합니다.

Auto : 선택한 등고선 간격에 맞춰 정밀도를 자동으로 설정합니다.

Spacing : Boundary Area를 m단위로 나눠 설정합니다.

Division : Boundary Area를 구간으로 나눠 설정합니다.

높은 값 입력시 더 정밀하게 생성됩니다.

• [Classification]

Ground Surface의 Soil Type을 설정합니다.

• [Preview Triangle]

생성될 Ground Surface의 삼각망을 미리보기 합니다.

• [Preview Surface]

생성될 Ground Surface를 미리보기 합니다.

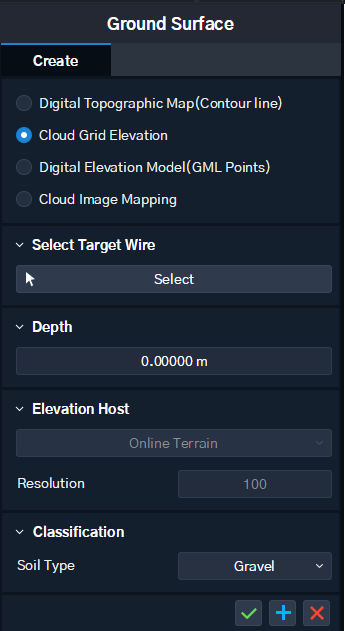

Cloud Grid Elevation 방법

Cloud에서 Data를 취득하여 Ground Surface를 생성합니다.

• [Select Target Wire]

선택된 Feature를 외곽선으로 인식하여 Ground Surface를 생성합니다.

• [Depth]

Ground Surface의 두께를 설정합니다.

• [Classification]

Ground Surface의 Soil Type을 설정합니다.

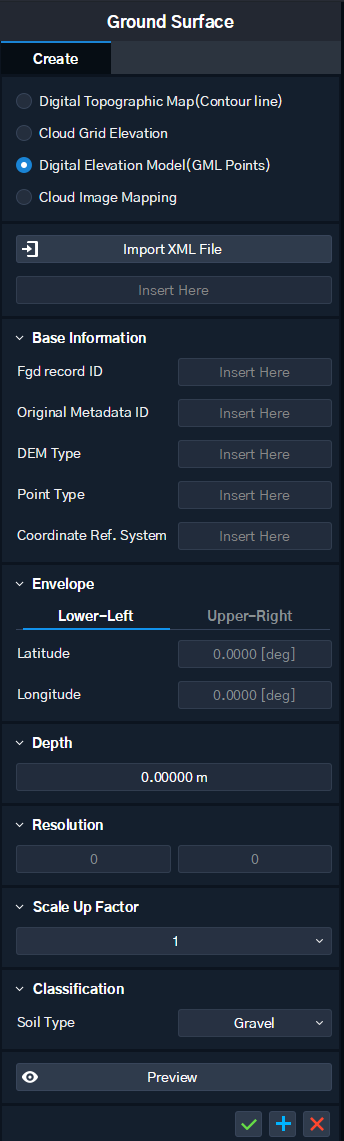

Digital Elevation Model(GML Points) 방법

XML 파일을 Import하여 Ground Surface를 생성합니다.

• [Import XML File]

XML 파일을 불러옵니다.

• [Depth]

Ground Surface의 두께를 설정합니다.

• [Scale Up Factor]

해상도를 조절합니다.

• [Classification]

Ground Surface의 Soil Type을 설정합니다.

• [Preview]

생성될 Ground Surface를 미리보기 합니다.

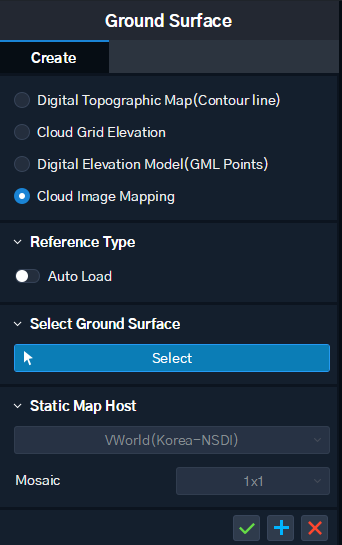

Cloud Image Mapping 방법

Cloud의 Image를 생성 된 Ground Surface에 생성합니다.

• [Reference Type]

Auto Load 설정 후 Project 실행시 이미지가 자동 업로드 되도록 설정합니다.

• [Select Ground Surface]

생성 된 Ground Surface를 선택합니다.
