개요

• Slope Preset으로 정의된 깎기 / 쌓기 사면을 생성합니다.

실행

[Model Mode]

• Ribbon Menu > [Model] Tab > [Terrain] Group > [Slope] Group > Create

설명

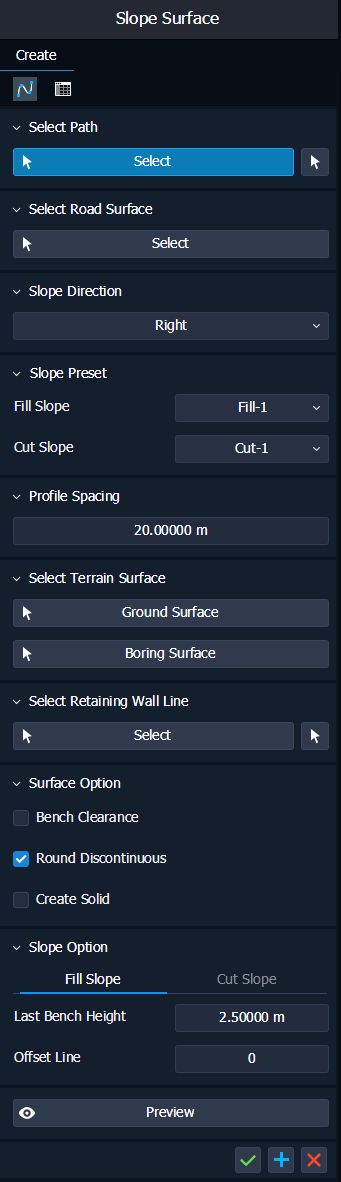

Slope Surface

Slope Preset으로 정의된 깎기 / 쌓기 사면을 생성합니다.

• [Select Path]

Slope를 생성할 Path를 선택합니다.

• [Select Road Surface]

Slope Solid를 생성할 Surface를 선택합니다.

• [Slope Direction]

선택한 Path를 기준으로 Slope가 생성될 방향을 설정합니다.

• [Slope Preset]

사전 정의한 Slope Preset을 선택합니다.

• [Profile Spacing]

Slope Profile의 생성 간격을 설정합니다.

• [Select Terrain Surface]

Ground Surface : Slope생성의 대상이 되는 Ground Surface를 선택합니다.

Boring Surface : Slope생성의 대상이 되는 Boring Surface를 선택합니다.

• [Select Retaining Wall Line]

옹벽 설치 구간의 Line을 선택합니다.

• [Surface Option]

Bench Clearance : 소단 끝단이 정리된 형태로 사면을 생성합니다.

Round Discontinuous : 불연속 구간의 사면을 둥근 형태로 생성합니다.

Create Solid : Slope 형상을 Solid로 생성해줍니다.

• [Surface Option]

Rounding : 절토부 사면의 끝을 라운딩 처리합니다.

Last Bench Height : 마지막 소단의 높이를 입력합니다.

마지막 소단의 높이가 입력값보다 작을 경우 소단을 생성하지 않습니다.

Offet Line : 사면의 계획선을 입력된 값만큼 Offset하여 참조선을 생성해줍니다.

• [Preview]

생성될 사면을 미리보기 합니다.

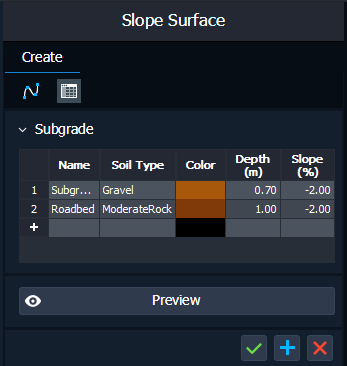

• [Subgrade]

성토 사면에 노상층을 생성합니다.

• [Preview]

생성될 사면을 미리보기 합니다.
