개요
• Geometry Line의 시∙종점에 Poinst Spring 객체를 생성합니다.
실행
• Ribbon Menu > [Model] Tab > [Analysis] Group > Point Spring
설명

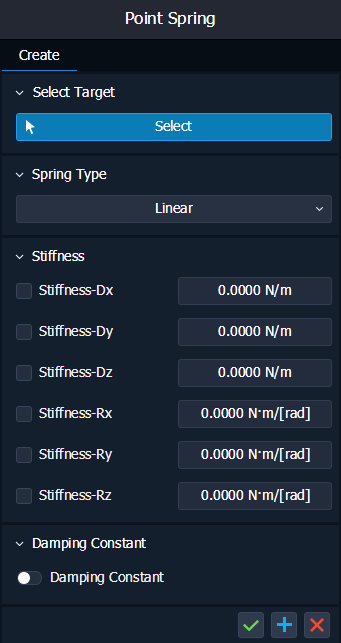

Point Spring 생성
Point Spring을 생성하는 기능입니다.
[Tab] Create
• [Select Target]
Point Spring을 배치할 Vertex를 선택합니다.
1D Geometry Line의 Vertex만 선택 가능합니다.
• [Spring Type]
Spring Type을 선택합니다. Linear, Compression Only, Tension Only 유형을 제공합니다.
Spring Type 선택에 따라 강성 스프링 값 입력 설정이 달라집니다.
• [Stiffness]
Spring Type : Linear
Fixed 설정을 하거나 선형 탄성 스프링 강성 값을 입력합니다.
Spring Type : Compression Only
압축 전담 스프링 강성 값을 입력합니다.
절점좌표계를 기준으로 스프링의 배치 방향을 입력합니다.
Spring Type : Tension Only
인장 전담 스프링 강성 값을 입력합니다.
절점좌표계를 기준으로 스프링의 배치 방향을 입력합니다.
• [Damping Constant]
Spring Type : Linear일 경우에만 유효한 설정입니다.
스프링 감쇠상수 옵션 설정을 통해 스프링 감쇠상수를 입력합니다.
