개요
• 시공단계 해석 케이스를 생성하기 위해 Structure 기능에서 정의한 분류체계로부터 시공단계를 정의합니다.
• 각각의 시공단계를 정의하기 전 시공단계 세트를 정의합니다.
• 하나의 파일에서 복수의 시공단계 세트를 만들 수 있습니다.
실행
[Base Mode]
• Ribbon Menu > [Model] Tab > [Construction] Group > Construction Stage
설명

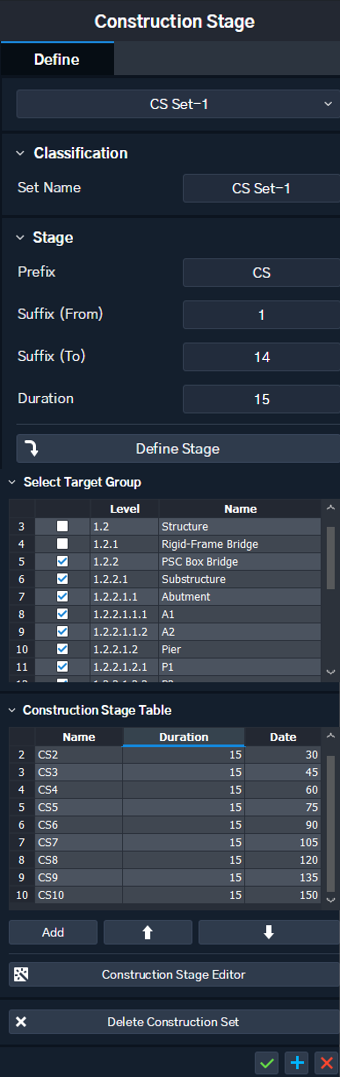

Construction Stage Set 정의
시공단계 세트를 정의합니다.
[Tab] Define
• [Construction Stage Set]
시공단계 세트를 정의합니다. 시공단계 세트를 새롭게 정의하거나, 기존 정의한 시공단계 세트를 선택할 수 있습니다.
• [Classification]
Name : 시공단계 세트의 이름을 입력 / 수정합니다.
• [Stage]
간단한 설정으로 시공단계를 일괄 생성합니다.
Prefix : 정의하려는 시공단계의 이름을 입력합니다.
Suffix (From) : 시공단계의 이름 뒤에 추가되는 시공단계 번호이며, 시작 번호를 입력합니다.
Suffix (To) : 시공단계의 이름 뒤에 추가되는 시공단계 번호이며, 끝 번호를 입력합니다.
Duration : 시공단계의 지속기간을 입력합니다.
• [Define Stage]
시공단계를 일괄로 생성합니다. 생성된 시공단계는 Construction Stage Table에 등록됩니다.
• [Select Target Group]
Structure 분류체계에서 시공단계 정의를 위한 Target을 선택합니다.
Construction Stage Editor로 진입하면 Target으로 선택한 Structure Group만 Structure Table에 나타나게 됩니다.
• [Construction Stage Table]
생성한 시공단계를 보여주고, 추가로 생성하거나 편집할 수 있습니다.
Table 구성
Name : 시공단계의 이름을 입력합니다.
Dutation : 시공단계의 지속기간을 입력합니다.
Date : 해당 시공단계의 누적시간을 출력합니다.
Add : 시공단계를 추가합니다.
Up (⇧) / Down (⇩) : 행을 위/아래로 이동합니다. 즉, 시공단계의 순서를 변경합니다.
• [Construction Stage Editor]
선택한 Target Group과 등록된 시공단계를 저장하고, Construction Stage Editor로 진입합니다.

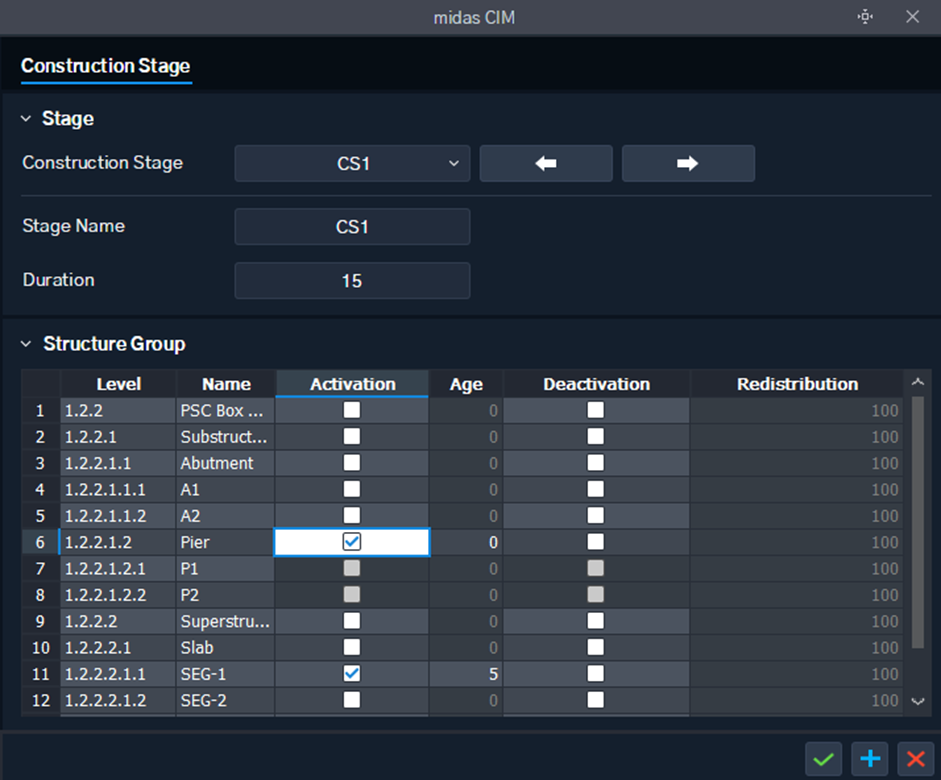

Construction Stage 정의
시공단계를 정의합니다.
[Tab] Construction Stage
• [Stage]
Construction Stage : 시공단계를 선택합니다.
Previous (⇦ ) / Next (⇨) : 이전 / 다음 시공단계로 이동합니다.
Stage Name : 선택한 시공단계의 이름을 입력합니다.
Duration : 선택한 시공단계의 지속기간을 입력합니다.
• [Structure Group]
선택한 시공단계에 해당하는 Structure Group을 설정합니다.
Table 구성
Actication
Add : 해당 시공단계에서 활성화시킬 그룹을 선택합니다.
Age : 활성화 그룹의 재령을 입력합니다.
Deactivation
Add : 해당 시공단계에서 비활성화시킬 그룹을 선택합니다.
Redistribution : 비활성화될 때 해당 그룹이 부담한 내력의 몇 %를 인접한 활성화 그룹에 전달할 것인지 입력합니다.
• [Boundary Group]
선택한 시공단계에 해당하는 Boundary Group을 설정합니다.
Table 구성
Actication
Add : 해당 시공단계에서 활성화시킬 그룹을 선택합니다.
Support / Spring Position
경계조건의 지정 위치를 설정합니다.
Deformed : 구조물의 변형 후 위치에 경계조건 적용.
Original : 구조물의 원래 위치에 경계조건 적용.
Deactivation
Add : 해당 시공단계에서 비활성화시킬 그룹을 선택합니다.
